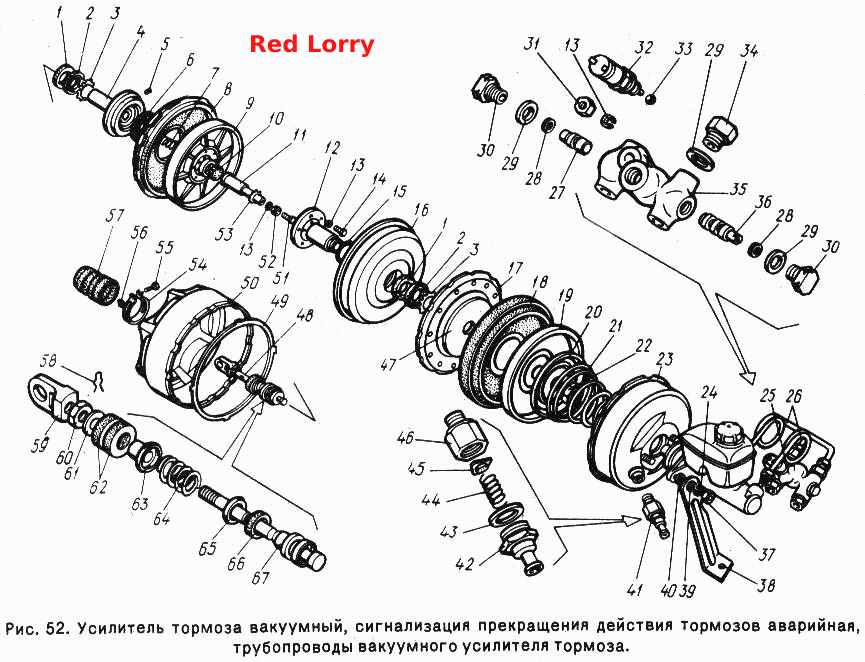

Вакуумний підсилювач гальм, аварійна сигналізація про відмову гальм, трубопроводи вакуумного підсилювача гальм
100%
Назва деталі
Кільце-направляюче з'єднувача поршнів
Заводський номер
24-3510062
Кількість на модель
2
№
1
Назва деталі
Ущільнювальна манжета
Заводський номер
24-3510027
Кількість на модель
2
№
2
Назва деталі
Стопорна шайба
Заводський номер
3102-3510022
Кількість на модель
2
№
3
Назва деталі
Корпус клапана
Заводський номер
3102-3510026
Кількість на модель
1
№
4
Назва деталі
Гвинт М106х__NT__2__
Заводський номер
243172-П52
Кількість на модель
2
№
5
Назва деталі
Діафрагма клапана управління в зборі
Заводський номер
24-3510050
Кількість на модель
1
№
6
Назва деталі
Пружина діафрагми клапанів
Заводський номер
24-3510044
Кількість на модель
1
№
7
Назва деталі
Діафрагма поршня
Заводський номер
24-3510074
Кількість на модель
1
№
8
Назва деталі
Поршень задньої діафрагми
Заводський номер
24-3510030
Кількість на модель
1
№
9
Назва деталі
Реактивна шайба штовхача
Заводський номер
24-3510086
Кількість на модель
1
№
10
Назва деталі
Поршневий штовхач
Заводський номер
24-3510087
Кількість на модель
1
№
11
Назва деталі
З'єднувач поршнів
Заводський номер
24-3510095
Кількість на модель
1
№
12
Назва деталі
Диск 37.001.115-75L OST __NT__2__6
Заводський номер
252154-П2
Кількість на модель
7
№
13
Назва деталі
Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__14
Заводський номер
201417-П29
Кількість на модель
6
№
14
Назва деталі
Ущільнювальне кільце
Заводський номер
24-3510092
Кількість на модель
1
№
15
Назва деталі
Кришка первинної камери
Заводський номер
24-3510016-10
Кількість на модель
1
№
16
Назва деталі
Опорне кільце
Заводський номер
24-3510039
Кількість на модель
1
№
17
Назва деталі
Діафрагма поршня
Заводський номер
24-3510032
Кількість на модель
1
№
18
Назва деталі
Поршень діафрагми
Заводський номер
24-3510037
Кількість на модель
1
№
19
Назва деталі
Тарілка пружини поршня діафрагми
Заводський номер
24-3510096
Кількість на модель
1
№
20
Назва деталі
Пружина діафрагми
Заводський номер
24-3510078
Кількість на модель
1
№
21
Назва деталі
Гайка М27х1, 5
Заводський номер
3102-3510112
Кількість на модель
1
№
22
Назва деталі
Кришка вторинної камери корпусу в зборі
Заводський номер
24-3510019
Кількість на модель
1
№
23
Назва деталі
Аварійний сигналізатор гальм у зборі
Заводський номер
24-3546010-10
Кількість на модель
1
№
25
Назва деталі
Трубопровід від головного циліндра до сигналізатора
Заводський номер
24-10-3506550
Кількість на модель
2
№
26
Назва деталі
Лівий поршень
Заводський номер
24-3546028
Кількість на модель
1
№
27
Назва деталі
Ущільнювальне кільце
Заводський номер
13-1703389
Кількість на модель
2
№
28
Назва деталі
Прокладка
Заводський номер
51-3506013
Кількість на модель
6
№
29
Назва деталі
Пробка М12х1,25х10
Заводський номер
24-3546030
Кількість на модель
2
№
30
Назва деталі
Горіх М
Заводський номер
250508-П29
Кількість на модель
1
№
31
Назва деталі
Вимикач контролю гальм
Заводський номер
ВК424
Кількість на модель
1
№
32
Назва деталі
Партнер
Заводський номер
46 9117 6585
Кількість на модель
1
№
33
Назва деталі
З'єднувальний патрубок
Заводський номер
24-3546012
Кількість на модель
4
№
34
Назва деталі
Корпус сигналізатора
Заводський номер
24-3546015-10
Кількість на модель
1
№
35
Назва деталі
Правий поршень
Заводський номер
24-3546029
Кількість на модель
1
№
36
Назва деталі
Гайка М10-6Н ОСТ __NT__2__37.001.124-93
Заводський номер
250612-П29
Кількість на модель
2
№
37
Назва деталі
Стійка вакуумного підсилювача
Заводський номер
24-3510158
Кількість на модель
1
№
38
Назва деталі
Диск
Заводський номер
293301-П29
Кількість на модель
1
№
39
Назва деталі
Диск
Заводський номер
293340-П29
Кількість на модель
1
№
40
Назва деталі
Зворотний клапан вакуумного підсилювача гальм у зборі
Заводський номер
24-3552010
Кількість на модель
1
№
41
Назва деталі
Штуцер зворотного клапана
Заводський номер
24-3552018
Кількість на модель
1
№
42
Назва деталі
Прокладка
Заводський номер
13-3407149
Кількість на модель
1
№
43
Назва деталі
Пружина
Заводський номер
24-3552016
Кількість на модель
1
№
44
Назва деталі
Клапан у зборі
Заводський номер
24-3552014-01
Кількість на модель
1
№
45
Назва деталі
Корпус клапана
Заводський номер
24-3552012
Кількість на модель
1
№
46
Назва деталі
Тарілка передньої діафрагми
Заводський номер
24-3510038
Кількість на модель
1
№
47
Назва деталі
Клапан управління вакуумного підсилювача в зборі
Заводський номер
24-3510040
Кількість на модель
1
№
48
Назва деталі
Кільце корпусу вакуумного підсилювача
Заводський номер
3102-3510098
Кількість на модель
1
№
49
Назва деталі
Корпус вакуумного підсилювача
Заводський номер
24-3510014-10
Кількість на модель
1
№
50
Назва деталі
Регулювальний упор штовхача
Заводський номер
24-3510088
Кількість на модель
1
№
51
Назва деталі
Гайка М6-6Н ОСТ __NT__2__37.001.124-93
Заводський номер
250608-П29
Кількість на модель
1
№
52
Назва деталі
Стопорна шайба
Заводський номер
24-3510089
Кількість на модель
1
№
53
Назва деталі
Хомут
Заводський номер
288016-П29
Кількість на модель
1
№
54
Назва деталі
Гвинт М305х__NT__2__
Заводський номер
220086-П29
Кількість на модель
1
№
55
Назва деталі
Гайка М5-6Н ОСТ __NT__2__37.001.112-91
Заводський номер
251086-П29
Кількість на модель
1
№
56
Назва деталі
Захисний чохол
Заводський номер
3102-3510070
Кількість на модель
1
№
57
Назва деталі
Шплінт
Заводський номер
258203-П29
Кількість на модель
1
№
58
Назва деталі
Проушина штовхача М10
Заводський номер
24-3510068-01
Кількість на модель
1
№
59
Назва деталі
Гайка М10х1-5Н6Н
Заводський номер
292809-П29
Кількість на модель
1
№
60
Назва деталі
Диск 37.001.144-96 OST __NT__2__10
Заводський номер
252006-П29
Кількість на модель
1
№
61
Назва деталі
Повітряний фільтр вакуумного підсилювача
Заводський номер
24-3510065
Кількість на модель
2
№
62
Назва деталі
Опора пружини
Заводський номер
24-3510061
Кількість на модель
1
№
63
Назва деталі
Пружина штовхача
Заводський номер
24-3510059
Кількість на модель
1
№
64
Назва деталі
Шайба пружини
Заводський номер
24-3510056
Кількість на модель
1
№
65
Назва деталі
Ущільнювальне кільце в зборі
Заводський номер
3102-3510055
Кількість на модель
1
№
66
Назва деталі
Клапан управління з штовхачем у зборі
Заводський номер
24-3510041
Кількість на модель
1
№
67
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кільце-направляюче з'єднувача поршнів | 24-3510062 | 2 | 2 | 1 | |||
| 2 | Ущільнювальна манжета | 24-3510027 | 2 | 2 | 2 | |||
| 3 | Стопорна шайба | 3102-3510022 | 2 | 2 | 3 | |||
| 4 | Корпус клапана | 3102-3510026 | 1 | 1 | 4 | |||
| 5 | Гвинт М106х__NT__2__ | 243172-П52 | 2 | 2 | 5 | |||
| 6 | Діафрагма клапана управління в зборі | 24-3510050 | 1 | 1 | 6 | |||
| 7 | Пружина діафрагми клапанів | 24-3510044 | 1 | 1 | 7 | |||
| 8 | Діафрагма поршня | 24-3510074 | 1 | 1 | 8 | |||
| 9 | Поршень задньої діафрагми | 24-3510030 | 1 | 1 | 9 | |||
| 10 | Реактивна шайба штовхача | 24-3510086 | 1 | 1 | 10 | |||
| 11 | Поршневий штовхач | 24-3510087 | 1 | 1 | 11 | |||
| 12 | З'єднувач поршнів | 24-3510095 | 1 | 1 | 12 | |||
| 13 | Диск 37.001.115-75L OST __NT__2__6 | 252154-П2 | 7 | 7 | 13 | |||
| 14 | Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__14 | 201417-П29 | 6 | 6 | 14 | |||
| 15 | Ущільнювальне кільце | 24-3510092 | 1 | 1 | 15 | |||
| 16 | Кришка первинної камери | 24-3510016-10 | 1 | 1 | 16 | |||
| 17 | Опорне кільце | 24-3510039 | 1 | 1 | 17 | |||
| 18 | Діафрагма поршня | 24-3510032 | 1 | 1 | 18 | |||
| 19 | Поршень діафрагми | 24-3510037 | 1 | 1 | 19 | |||
| 20 | Тарілка пружини поршня діафрагми | 24-3510096 | 1 | 1 | 20 | |||
| 21 | Пружина діафрагми | 24-3510078 | 1 | 1 | 21 | |||
| 22 | Гайка М27х1, 5 | 3102-3510112 | 1 | 1 | 22 | |||
| 23 | Кришка вторинної камери корпусу в зборі | 24-3510019 | 1 | 1 | 23 | |||
| 25 | Аварійний сигналізатор гальм у зборі | 24-3546010-10 | 1 | 1 | 25 | |||
| 26 | Трубопровід від головного циліндра до сигналізатора | 24-10-3506550 | 2 | 2 | 26 | |||
| 27 | Лівий поршень | 24-3546028 | 1 | 1 | 27 | |||
| 28 | Ущільнювальне кільце | 13-1703389 | 2 | 2 | 28 | |||
| 29 | Прокладка | 51-3506013 | 6 | 6 | 29 | |||
| 30 | Пробка М12х1,25х10 | 24-3546030 | 2 | 2 | 30 | |||
| 31 | Горіх М | 250508-П29 | 1 | 1 | 31 | |||
| 32 | Вимикач контролю гальм | ВК424 | 1 | 1 | 32 | |||
| 33 | Партнер | 46 9117 6585 | 1 | 1 | 33 | |||
| 34 | З'єднувальний патрубок | 24-3546012 | 4 | 4 | 34 | |||
| 35 | Корпус сигналізатора | 24-3546015-10 | 1 | 1 | 35 | |||
| 36 | Правий поршень | 24-3546029 | 1 | 1 | 36 | |||
| 37 | Гайка М10-6Н ОСТ __NT__2__37.001.124-93 | 250612-П29 | 2 | 2 | 37 | |||
| 38 | Стійка вакуумного підсилювача | 24-3510158 | 1 | 1 | 38 | |||
| 39 | Диск | 293301-П29 | 1 | 1 | 39 | |||
| 40 | Диск | 293340-П29 | 1 | 1 | 40 | |||
| 41 | Зворотний клапан вакуумного підсилювача гальм у зборі | 24-3552010 | 1 | 1 | 41 | |||
| 42 | Штуцер зворотного клапана | 24-3552018 | 1 | 1 | 42 | |||
| 43 | Прокладка | 13-3407149 | 1 | 1 | 43 | |||
| 44 | Пружина | 24-3552016 | 1 | 1 | 44 | |||
| 45 | Клапан у зборі | 24-3552014-01 | 1 | 1 | 45 | |||
| 46 | Корпус клапана | 24-3552012 | 1 | 1 | 46 | |||
| 47 | Тарілка передньої діафрагми | 24-3510038 | 1 | 1 | 47 | |||
| 48 | Клапан управління вакуумного підсилювача в зборі | 24-3510040 | 1 | 1 | 48 | |||
| 49 | Кільце корпусу вакуумного підсилювача | 3102-3510098 | 1 | 1 | 49 | |||
| 50 | Корпус вакуумного підсилювача | 24-3510014-10 | 1 | 1 | 50 | |||
| 51 | Регулювальний упор штовхача | 24-3510088 | 1 | 1 | 51 | |||
| 52 | Гайка М6-6Н ОСТ __NT__2__37.001.124-93 | 250608-П29 | 1 | 1 | 52 | |||
| 53 | Стопорна шайба | 24-3510089 | 1 | 1 | 53 | |||
| 54 | Хомут | 288016-П29 | 1 | 1 | 54 | |||
| 55 | Гвинт М305х__NT__2__ | 220086-П29 | 1 | 1 | 55 | |||
| 56 | Гайка М5-6Н ОСТ __NT__2__37.001.112-91 | 251086-П29 | 1 | 1 | 56 | |||
| 57 | Захисний чохол | 3102-3510070 | 1 | 1 | 57 | |||
| 58 | Шплінт | 258203-П29 | 1 | 1 | 58 | |||
| 59 | Проушина штовхача М10 | 24-3510068-01 | 1 | 1 | 59 | |||
| 60 | Гайка М10х1-5Н6Н | 292809-П29 | 1 | 1 | 60 | |||
| 61 | Диск 37.001.144-96 OST __NT__2__10 | 252006-П29 | 1 | 1 | 61 | |||
| 62 | Повітряний фільтр вакуумного підсилювача | 24-3510065 | 2 | 2 | 62 | |||
| 63 | Опора пружини | 24-3510061 | 1 | 1 | 63 | |||
| 64 | Пружина штовхача | 24-3510059 | 1 | 1 | 64 | |||
| 65 | Шайба пружини | 24-3510056 | 1 | 1 | 65 | |||
| 66 | Ущільнювальне кільце в зборі | 3102-3510055 | 1 | 1 | 66 | |||
| 67 | Клапан управління з штовхачем у зборі | 24-3510041 | 1 | 1 | 67 |
