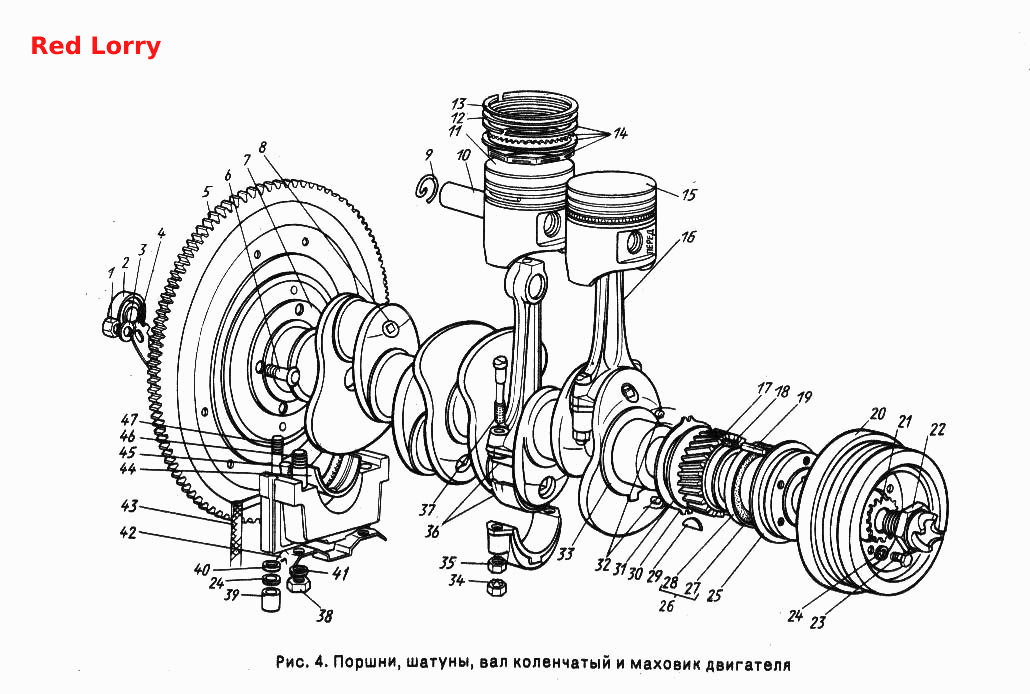

Поршні, шатуни, колінчастий вал і маховик двигуна
100%
Назва деталі
Гайка
Заводський номер
292798-П
Кількість на модель
4
№
1
Назва деталі
Подшипник (53-1701031)
Заводський номер
80203С9
Кількість на модель
1
№
2
Назва деталі
Диск
Заводський номер
293324-П18
Кількість на модель
4
№
3
Назва деталі
Стопорна пластина
Заводський номер
53-1005195-01
Кількість на модель
2
№
4
Назва деталі
Маховик у зборі
Заводський номер
24-1005115
Кількість на модель
1
№
5
Назва деталі
Болт кріплення маховика (норма упаковки в ящик 1,16 шт., 40 кг)
Заводський номер
291524-П
Кількість на модель
4
№
6
Назва деталі
Колінчастий вал
Заводський номер
24-1005011-20
Кількість на модель
1
№
7
Назва деталі
Заглушка
Заводський номер
21-1005024-03
Кількість на модель
8
№
8
Назва деталі
Стопорне кільце поршневого пальця
Заводський номер
21-1004022-01
Кількість на модель
8
№
9
Назва деталі
Поршневий пальцевий
Заводський номер
21-1004020-14
Кількість на модель
4
№
10
Назва деталі
Поршень
Заводський номер
53-1004015-22
Кількість на модель
4
№
11
Назва деталі
Нижнє поршневе компресійне кільце
Заводський номер
53-1004025
Кількість на модель
4
№
12
Назва деталі
Верхнє компресійне поршневе кільце, діаметр 92,0 мм
Заводський номер
53-1004030
Кількість на модель
4
№
13
Назва деталі
Маслозбірне кільце діаметром 92,0 мм (комплект)
Заводський номер
53-1004035
Кількість на модель
4
№
14
Назва деталі
Поршень і шатун у зборі
Заводський номер
24-1004010-03
Кількість на модель
4
№
15
Назва деталі
шатун
Заводський номер
24-1004045-02
Кількість на модель
4
№
16
Назва деталі
Шестерня колінчастого вала
Заводський номер
24-1005031
Кількість на модель
1
№
17
Назва деталі
Ущільнювальна пробка для шпоночного паза
Заводський номер
13-1005030
Кількість на модель
1
№
18
Назва деталі
Шпонка 8*32
Заводський номер
296143-П
Кількість на модель
1
№
19
Назва деталі
Шків-гаситель крутильних коливань
Заводський номер
4022.1005070-10
Кількість на модель
1
№
20
Назва деталі
Диск
Заводський номер
293554-П29
Кількість на модель
1
№
21
Назва деталі
Зубчастий вал колінчастого вала
Заводський номер
53-1005054-10
Кількість на модель
1
№
22
Назва деталі
гвинт
Заводський номер
201240-П29
Кількість на модель
6
№
23
Назва деталі
Диск 37.001.115-75L OST __NT__2__8
Заводський номер
252155-П2
Кількість на модель
6
№
24
Назва деталі
Маточина шківа колінчастого вала
Заводський номер
41-1005051
Кількість на модель
1
№
25
Назва деталі
Манжета в зборі
Заводський номер
53-1005032-01
Кількість на модель
1
№
26
Назва деталі
Передній сальник колінчастого вала з пружиною у зборі
Заводський номер
53-1005034
Кількість на модель
1
№
27
Назва деталі
Масловідбивач переднього сальника
Заводський номер
21-1005041-Б
Кількість на модель
1
№
28
Назва деталі
Шпонка 6х10
Заводський номер
45 9824 0267
Кількість на модель
1
№
29
Назва деталі
Передня опорна шайба підшипника колінчастого вала
Заводський номер
13-1005183
Кількість на модель
1
№
30
Назва деталі
Опорна шайба колінчастого вала
Заводський номер
53-1005029
Кількість на модель
1
№
31
Назва деталі
Штифт 4х10
Заводський номер
258611-П
Кількість на модель
2
№
32
Назва деталі
Задня шайба упорного підшипника
Заводський номер
11-6309-А6
Кількість на модель
1
№
33
Назва деталі
Контргайка
Заводський номер
292759-П
Кількість на модель
8
№
34
Назва деталі
Гайка болта кришки шатуна
Заводський номер
292758-П
Кількість на модель
8
№
35
Назва деталі
Вкладиш шатуна D 58,00
Заводський номер
24-1004058
Кількість на модель
8
№
36
Назва деталі
Болт кріплення кришки шатуна
Заводський номер
13-1004062-Б
Кількість на модель
8
№
37
Назва деталі
Гайка М14х1, 5
Заводський номер
45 9556 0012
Кількість на модель
10
№
38
Назва деталі
Гайка кріплення заднього сальника
Заводський номер
13-1005181-01
Кількість на модель
2
№
39
Назва деталі
Шайба кріплення
Заводський номер
13-1005182-01
Кількість на модель
2
№
40
Назва деталі
Диск
Заводський номер
293398-П18
Кількість на модель
10
№
41
Назва деталі
Стопорна пластина
Заводський номер
53-1005301
Кількість на модель
5
№
42
Назва деталі
Ущільнювальна прокладка
Заводський номер
4022.1005162
Кількість на модель
2
№
43
Назва деталі
Вкладиш основного підшипника
Заводський номер
24-1005170
Кількість на модель
10
№
44
Назва деталі
Набивка сальника заднього корінного підшипника
Заводський номер
24-1005154-01
Кількість на модель
2
№
45
Назва деталі
Шпилька М14*1,5*85
Заводський номер
874313-П
Кількість на модель
10
№
46
Назва деталі
Шпилька М8х1х62 для кріплення тримача заднього сальника
Заводський номер
291767-П
Кількість на модель
2
№
47
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гайка | 292798-П | 4 | 4 | 1 | |||
| 2 | Подшипник (53-1701031) | 80203С9 | 1 | 1 | 2 | |||
| 3 | Диск | 293324-П18 | 4 | 4 | 3 | |||
| 4 | Стопорна пластина | 53-1005195-01 | 2 | 2 | 4 | |||
| 5 | Маховик у зборі | 24-1005115 | 1 | 1 | 5 | |||
| 6 | Болт кріплення маховика (норма упаковки в ящик 1,16 шт., 40 кг) | 291524-П | 4 | 4 | 6 | |||
| 7 | Колінчастий вал | 24-1005011-20 | 1 | 1 | 7 | |||
| 8 | Заглушка | 21-1005024-03 | 8 | 8 | 8 | |||
| 9 | Стопорне кільце поршневого пальця | 21-1004022-01 | 8 | 8 | 9 | |||
| 10 | Поршневий пальцевий | 21-1004020-14 | 4 | 4 | 10 | |||
| 11 | Поршень | 53-1004015-22 | 4 | 4 | 11 | |||
| 12 | Нижнє поршневе компресійне кільце | 53-1004025 | 4 | 4 | 12 | |||
| 13 | Верхнє компресійне поршневе кільце, діаметр 92,0 мм | 53-1004030 | 4 | 4 | 13 | |||
| 14 | Маслозбірне кільце діаметром 92,0 мм (комплект) | 53-1004035 | 4 | 4 | 14 | |||
| 15 | Поршень і шатун у зборі | 24-1004010-03 | 4 | 4 | 15 | |||
| 16 | шатун | 24-1004045-02 | 4 | 4 | 16 | |||
| 17 | Шестерня колінчастого вала | 24-1005031 | 1 | 1 | 17 | |||
| 18 | Ущільнювальна пробка для шпоночного паза | 13-1005030 | 1 | 1 | 18 | |||
| 19 | Шпонка 8*32 | 296143-П | 1 | 1 | 19 | |||
| 20 | Шків-гаситель крутильних коливань | 4022.1005070-10 | 1 | 1 | 20 | |||
| 21 | Диск | 293554-П29 | 1 | 1 | 21 | |||
| 22 | Зубчастий вал колінчастого вала | 53-1005054-10 | 1 | 1 | 22 | |||
| 23 | гвинт | 201240-П29 | 6 | 6 | 23 | |||
| 24 | Диск 37.001.115-75L OST __NT__2__8 | 252155-П2 | 6 | 6 | 24 | |||
| 25 | Маточина шківа колінчастого вала | 41-1005051 | 1 | 1 | 25 | |||
| 26 | Манжета в зборі | 53-1005032-01 | 1 | 1 | 26 | |||
| 27 | Передній сальник колінчастого вала з пружиною у зборі | 53-1005034 | 1 | 1 | 27 | |||
| 28 | Масловідбивач переднього сальника | 21-1005041-Б | 1 | 1 | 28 | |||
| 29 | Шпонка 6х10 | 45 9824 0267 | 1 | 1 | 29 | |||
| 30 | Передня опорна шайба підшипника колінчастого вала | 13-1005183 | 1 | 1 | 30 | |||
| 31 | Опорна шайба колінчастого вала | 53-1005029 | 1 | 1 | 31 | |||
| 32 | Штифт 4х10 | 258611-П | 2 | 2 | 32 | |||
| 33 | Задня шайба упорного підшипника | 11-6309-А6 | 1 | 1 | 33 | |||
| 34 | Контргайка | 292759-П | 8 | 8 | 34 | |||
| 35 | Гайка болта кришки шатуна | 292758-П | 8 | 8 | 35 | |||
| 36 | Вкладиш шатуна D 58,00 | 24-1004058 | 8 | 8 | 36 | |||
| 37 | Болт кріплення кришки шатуна | 13-1004062-Б | 8 | 8 | 37 | |||
| 38 | Гайка М14х1, 5 | 45 9556 0012 | 10 | 10 | 38 | |||
| 39 | Гайка кріплення заднього сальника | 13-1005181-01 | 2 | 2 | 39 | |||
| 40 | Шайба кріплення | 13-1005182-01 | 2 | 2 | 40 | |||
| 41 | Диск | 293398-П18 | 10 | 10 | 41 | |||
| 42 | Стопорна пластина | 53-1005301 | 5 | 5 | 42 | |||
| 43 | Ущільнювальна прокладка | 4022.1005162 | 2 | 2 | 43 | |||
| 44 | Вкладиш основного підшипника | 24-1005170 | 10 | 10 | 44 | |||
| 45 | Набивка сальника заднього корінного підшипника | 24-1005154-01 | 2 | 2 | 45 | |||
| 46 | Шпилька М14*1,5*85 | 874313-П | 10 | 10 | 46 | |||
| 47 | Шпилька М8х1х62 для кріплення тримача заднього сальника | 291767-П | 2 | 2 | 47 |
