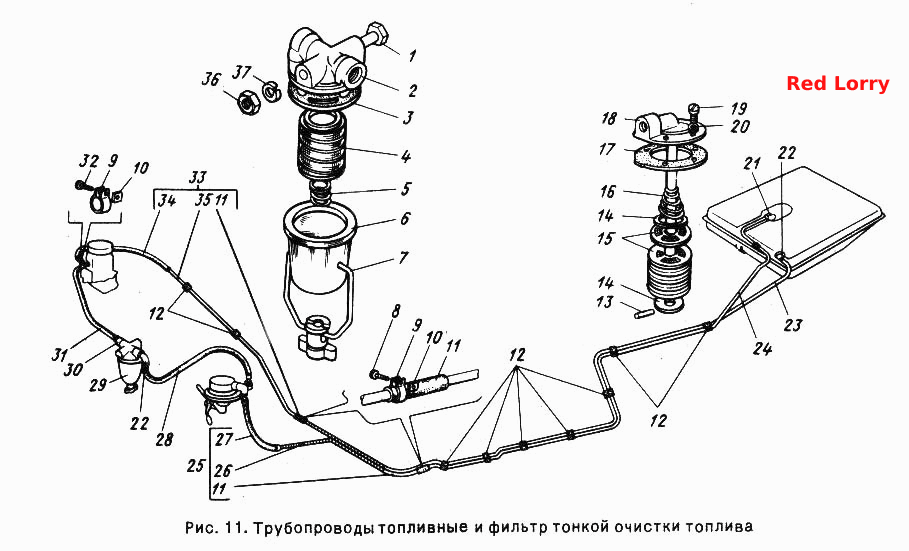

Паливні трубопроводи та фільтр тонкого очищення палива
100%
Назва деталі
Болт M8x1-6gx70
Заводський номер
200299-П8
Кількість на модель
1
№
1
Назва деталі
Корпус фільтра
Заводський номер
21-1117020-01
Кількість на модель
1
№
2
Назва деталі
Прокладка корпусу фільтра тонкого очищення палива
Заводський номер
52-1117025
Кількість на модель
1
№
3
Назва деталі
Фільтруючий елемент фільтра тонкого очищення палива у зборі
Заводський номер
13-1117045
Кількість на модель
1
№
4
Назва деталі
Пружина
Заводський номер
52-50-1117035
Кількість на модель
1
№
5
Назва деталі
Стакан-відстійник
Заводський номер
52-50-1117056
Кількість на модель
1
№
6
Назва деталі
Коромисло
Заводський номер
52-50-1117060
Кількість на модель
1
№
7
Назва деталі
Гвинт М20х37.001.128-96 ОСТ __NT__3__4-6g
Заводський номер
222476-П29
Кількість на модель
4
№
8
Назва деталі
Хомут
Заводський номер
297403-П29
Кількість на модель
4
№
9
Назва деталі
Гайка М4-6Н ОСТ __NT__2__37.001.112-91
Заводський номер
251082-П29
Кількість на модель
4
№
10
Назва деталі
Гумовий шланг
Заводський номер
21-1104102-10
Кількість на модель
1
№
11
Назва деталі
Захисна втулка
Заводський номер
20-3506046
Кількість на модель
9
№
12
Назва деталі
Штифт 4х20
Заводський номер
45 9841 1360
Кількість на модель
1
№
13
Назва деталі
Диск
Заводський номер
24-1104040
Кількість на модель
2
№
14
Назва деталі
Фільтр
Заводський номер
24-1104027
Кількість на модель
7
№
15
Назва деталі
Пружина
Заводський номер
66-1104033
Кількість на модель
1
№
16
Назва деталі
Прокладка датчика та фланця
Заводський номер
12-1104022
Кількість на модель
1
№
17
Назва деталі
Приймальна трубка з фланцем у зборі
Заводський номер
24-1104016-10
Кількість на модель
1
№
18
Назва деталі
Гвинт М12х37.001.130-81 ОСТ __NT__3__5-6g
Заводський номер
224598-П29
Кількість на модель
5
№
19
Назва деталі
Диск
Заводський номер
293196-П
Кількість на модель
5
№
20
Назва деталі
Приймальна трубка з фільтром у зборі
Заводський номер
24-1104012-10
Кількість на модель
1
№
21
Назва деталі
Stutzen KG 1/4"
Заводський номер
298348-П21
Кількість на модель
1
№
22
Назва деталі
Зливна трубка до штуцера бензобака
Заводський номер
24-1104190
Кількість на модель
1
№
23
Назва деталі
Трубка від приймального фланця до з'єднувального шланга в зборі
Заводський номер
24-1104070-12
Кількість на модель
1
№
24
Назва деталі
Трубка до паливного насоса зі шлангами
Заводський номер
24-1104064-11
Кількість на модель
1
№
25
Назва деталі
Трубка до паливного насоса у зборі
Заводський номер
24-1104085-02
Кількість на модель
1
№
26
Назва деталі
Шланг у комплекті
Заводський номер
51Ю-1104100-21
Кількість на модель
1
№
27
Назва деталі
Шланг
Заводський номер
4022.1104126
Кількість на модель
1
№
28
Назва деталі
Фільтр тонкого очищення палива у зборі
Заводський номер
13-1117010-А
Кількість на модель
1
№
29
Назва деталі
Stutzen KG 1/4"
Заводський номер
298339-П29
Кількість на модель
1
№
30
Назва деталі
Шланг
Заводський номер
4022.1104128
Кількість на модель
1
№
31
Назва деталі
Гвинт М164-6gх__NT__2__
Заводський номер
220053-П29
Кількість на модель
1
№
32
Назва деталі
Зливна трубка від карбюратора зі шлангами
Заводський номер
24-10-1104188
Кількість на модель
1
№
33
Назва деталі
Шланг від трійника до редукційного клапана
Заводський номер
63-1013101-30
Кількість на модель
1
№
34
Назва деталі
Зливна трубка
Заводський номер
3102-1104189
Кількість на модель
1
№
35
Назва деталі
Гайка М37.001.124-93х8Н ОСТ __NT__3__1-6
Заводський номер
250511-П29
Кількість на модель
1
№
36
Назва деталі
Диск 37.001.115-75L OST __NT__2__8
Заводський номер
252155-П2
Кількість на модель
1
№
37
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт M8x1-6gx70 | 200299-П8 | 1 | 1 | 1 | |||
| 2 | Корпус фільтра | 21-1117020-01 | 1 | 1 | 2 | |||
| 3 | Прокладка корпусу фільтра тонкого очищення палива | 52-1117025 | 1 | 1 | 3 | |||
| 4 | Фільтруючий елемент фільтра тонкого очищення палива у зборі | 13-1117045 | 1 | 1 | 4 | |||
| 5 | Пружина | 52-50-1117035 | 1 | 1 | 5 | |||
| 6 | Стакан-відстійник | 52-50-1117056 | 1 | 1 | 6 | |||
| 7 | Коромисло | 52-50-1117060 | 1 | 1 | 7 | |||
| 8 | Гвинт М20х37.001.128-96 ОСТ __NT__3__4-6g | 222476-П29 | 4 | 4 | 8 | |||
| 9 | Хомут | 297403-П29 | 4 | 4 | 9 | |||
| 10 | Гайка М4-6Н ОСТ __NT__2__37.001.112-91 | 251082-П29 | 4 | 4 | 10 | |||
| 11 | Гумовий шланг | 21-1104102-10 | 1 | 1 | 11 | |||
| 12 | Захисна втулка | 20-3506046 | 9 | 9 | 12 | |||
| 13 | Штифт 4х20 | 45 9841 1360 | 1 | 1 | 13 | |||
| 14 | Диск | 24-1104040 | 2 | 2 | 14 | |||
| 15 | Фільтр | 24-1104027 | 7 | 7 | 15 | |||
| 16 | Пружина | 66-1104033 | 1 | 1 | 16 | |||
| 17 | Прокладка датчика та фланця | 12-1104022 | 1 | 1 | 17 | |||
| 18 | Приймальна трубка з фланцем у зборі | 24-1104016-10 | 1 | 1 | 18 | |||
| 19 | Гвинт М12х37.001.130-81 ОСТ __NT__3__5-6g | 224598-П29 | 5 | 5 | 19 | |||
| 20 | Диск | 293196-П | 5 | 5 | 20 | |||
| 21 | Приймальна трубка з фільтром у зборі | 24-1104012-10 | 1 | 1 | 21 | |||
| 22 | Stutzen KG 1/4" | 298348-П21 | 1 | 1 | 22 | |||
| 23 | Зливна трубка до штуцера бензобака | 24-1104190 | 1 | 1 | 23 | |||
| 24 | Трубка від приймального фланця до з'єднувального шланга в зборі | 24-1104070-12 | 1 | 1 | 24 | |||
| 25 | Трубка до паливного насоса зі шлангами | 24-1104064-11 | 1 | 1 | 25 | |||
| 26 | Трубка до паливного насоса у зборі | 24-1104085-02 | 1 | 1 | 26 | |||
| 27 | Шланг у комплекті | 51Ю-1104100-21 | 1 | 1 | 27 | |||
| 28 | Шланг | 4022.1104126 | 1 | 1 | 28 | |||
| 29 | Фільтр тонкого очищення палива у зборі | 13-1117010-А | 1 | 1 | 29 | |||
| 30 | Stutzen KG 1/4" | 298339-П29 | 1 | 1 | 30 | |||
| 31 | Шланг | 4022.1104128 | 1 | 1 | 31 | |||
| 32 | Гвинт М164-6gх__NT__2__ | 220053-П29 | 1 | 1 | 32 | |||
| 33 | Зливна трубка від карбюратора зі шлангами | 24-10-1104188 | 1 | 1 | 33 | |||
| 34 | Шланг від трійника до редукційного клапана | 63-1013101-30 | 1 | 1 | 34 | |||
| 35 | Зливна трубка | 3102-1104189 | 1 | 1 | 35 | |||
| 36 | Гайка М37.001.124-93х8Н ОСТ __NT__3__1-6 | 250511-П29 | 1 | 1 | 36 | |||
| 37 | Диск 37.001.115-75L OST __NT__2__8 | 252155-П2 | 1 | 1 | 37 |
