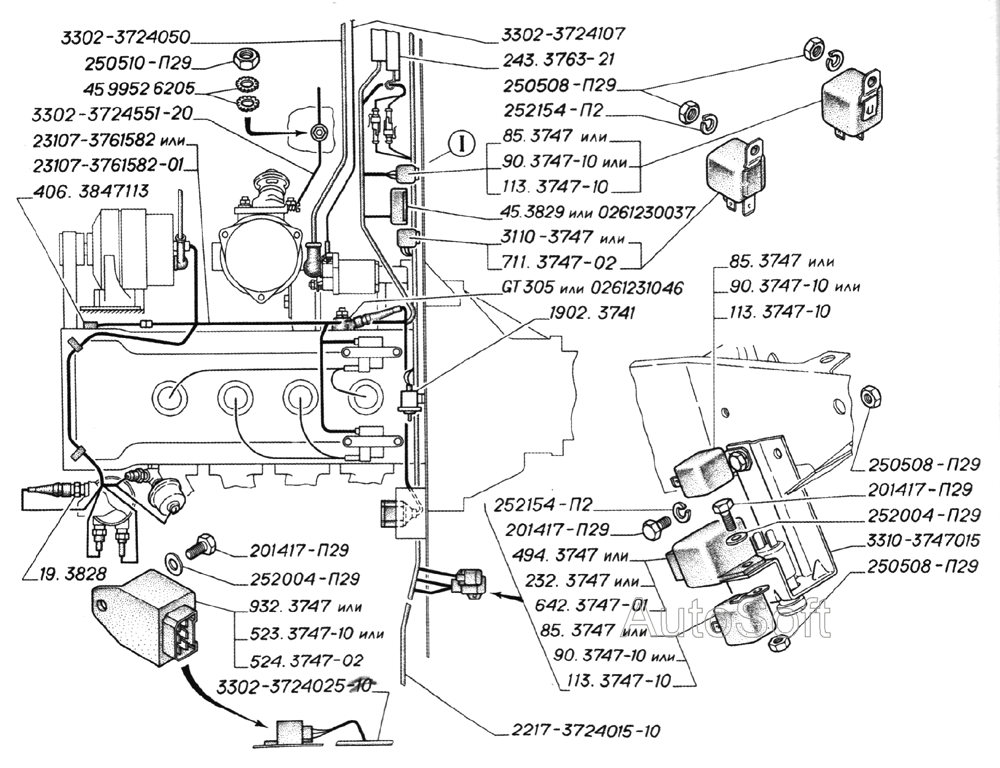

Розташування реле та елементів системи запалювання двигунів ЗМЗ-406: I — для автомобілів з електромагнітною муфтою
100%
Назва деталі
Датчик детонації
Заводський номер
GT 305
Кількість на модель
№
Назва деталі
Джгут
Заводський номер
3302-3724025-10
Кількість на модель
1
№
Назва деталі
Провід 50 від акумулятора до стартера
Заводський номер
3302-3724050
Кількість на модель
№
Назва деталі
Провід стартера
Заводський номер
3302-3724107
Кількість на модель
№
Назва деталі
Провід
Заводський номер
3302-3724551-20
Кількість на модель
№
Назва деталі
Правий кронштейн
Заводський номер
3310-3747015
Кількість на модель
№
Назва деталі
Дротовий джгут мікропроцесорної системи запалювання
Заводський номер
23107-3761582
Кількість на модель
№
Назва деталі
Дротовий джгут мікропроцесорної системи запалювання
Заводський номер
23107-3761582-01
Кількість на модель
№
Назва деталі
Дротовий джгут мікропроцесорної системи запалювання
Заводський номер
3302-3761582-10
Кількість на модель
№
Назва деталі
Дротовий джгут мікропроцесорної системи запалювання
Заводський номер
3302-3761582-11
Кількість на модель
№
Назва деталі
Датчик синхронізації та швидкості обертання
Заводський номер
406.3847113
Кількість на модель
№
Назва деталі
Датчик синхронізації ДС-1
Заводський номер
406.3847060-01
Кількість на модель
№
Назва деталі
Датчик синхронізації та швидкості обертання (23.3847000)
Заводський номер
23.3847
Кількість на модель
№
Назва деталі
Диск 37.001.144-96 OST __NT__2__6
Заводський номер
252004-П29
Кількість на модель
№
Назва деталі
Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__14
Заводський номер
201417-П29
Кількість на модель
№
Назва деталі
Диск 37.001.115-75L OST __NT__2__6
Заводський номер
252154-П2
Кількість на модель
№
Назва деталі
Диск
Заводський номер
45 9952 6205
Кількість на модель
№
Назва деталі
Гайка М8-6Н ОСТ __NT__2__37.001.124-93
Заводський номер
250510-П29
Кількість на модель
№
Назва деталі
Джгут
Заводський номер
2217-3724015-10
Кількість на модель
№
Назва деталі
Датчик абсолютного тиску
Заводський номер
0261230037
Кількість на модель
№
Назва деталі
Датчик абсолютного тиску системи управління запалюванням (45.3829000)
Заводський номер
45.3829
Кількість на модель
№
Назва деталі
Датчик детонації системи управління запалюванням
Заводський номер
0261231046
Кількість на модель
№
Назва деталі
Електромагнітний клапан (1902.3741000)
Заводський номер
1902.3741
Кількість на модель
1
№
Назва деталі
Електромагнітний клапан
Заводський номер
ИЖКЭ-3741
Кількість на модель
1
№
Назва деталі
Реле (85.3747000)
Заводський номер
85.3747
Кількість на модель
2
№
Назва деталі
Реле розвантаження вимикача запалювання
Заводський номер
90.3747-10
Кількість на модель
2
№
Назва деталі
Реле (113.31747010-10)
Заводський номер
113.3747-10
Кількість на модель
№
Назва деталі
Перемикач поворотників та аварійної сигналізації
Заводський номер
494.3747
Кількість на модель
№
Назва деталі
Переривач покажчиків повороту (232.3747000)
Заводський номер
232.3747
Кількість на модель
№
Назва деталі
Реле
Заводський номер
642.3747-01
Кількість на модель
№
Назва деталі
Переривач склоочисника __NT__0__
Заводський номер
932.3747
Кількість на модель
1
№
Назва деталі
Реле склоочисника
Заводський номер
523.3747-10
Кількість на модель
1
№
Назва деталі
Переривач склоочисника __NT__0__
Заводський номер
524.3747-02
Кількість на модель
1
№
Назва деталі
Реле стартера
Заводський номер
3110-3747
Кількість на модель
1
№
Назва деталі
Реле стартера (711.3747000-02)
Заводський номер
711.3747-02
Кількість на модель
1
№
Назва деталі
Блок управління запалюванням
Заводський номер
243.3763-01
Кількість на модель
№
Назва деталі
Блок управління запалюванням
Заводський номер
243.3763-21
Кількість на модель
№
Назва деталі
Датчик температури
Заводський номер
19.3828
Кількість на модель
№
Назва деталі
Горіх М
Заводський номер
250508-П29
Кількість на модель
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Датчик детонації | GT 305 | |||||||
| Джгут | 3302-3724025-10 | 1 | 1 | |||||
| Провід 50 від акумулятора до стартера | 3302-3724050 | |||||||
| Провід стартера | 3302-3724107 | |||||||
| Провід | 3302-3724551-20 | |||||||
| Правий кронштейн | 3310-3747015 | |||||||
| Дротовий джгут мікропроцесорної системи запалювання | 23107-3761582 | |||||||
| Дротовий джгут мікропроцесорної системи запалювання | 23107-3761582-01 | |||||||
| Дротовий джгут мікропроцесорної системи запалювання | 3302-3761582-10 | |||||||
| Дротовий джгут мікропроцесорної системи запалювання | 3302-3761582-11 | |||||||
| Датчик синхронізації та швидкості обертання | 406.3847113 | |||||||
| Датчик синхронізації ДС-1 | 406.3847060-01 | |||||||
| Датчик синхронізації та швидкості обертання (23.3847000) | 23.3847 | |||||||
| Диск 37.001.144-96 OST __NT__2__6 | 252004-П29 | |||||||
| Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__14 | 201417-П29 | |||||||
| Диск 37.001.115-75L OST __NT__2__6 | 252154-П2 | |||||||
| Диск | 45 9952 6205 | |||||||
| Гайка М8-6Н ОСТ __NT__2__37.001.124-93 | 250510-П29 | |||||||
| Джгут | 2217-3724015-10 | |||||||
| Датчик абсолютного тиску | 0261230037 | |||||||
| Датчик абсолютного тиску системи управління запалюванням (45.3829000) | 45.3829 | |||||||
| Датчик детонації системи управління запалюванням | 0261231046 | |||||||
| Електромагнітний клапан (1902.3741000) | 1902.3741 | 1 | 1 | |||||
| Електромагнітний клапан | ИЖКЭ-3741 | 1 | 1 | |||||
| Реле (85.3747000) | 85.3747 | 2 | 2 | |||||
| Реле розвантаження вимикача запалювання | 90.3747-10 | 2 | 2 | |||||
| Реле (113.31747010-10) | 113.3747-10 | |||||||
| Перемикач поворотників та аварійної сигналізації | 494.3747 | |||||||
| Переривач покажчиків повороту (232.3747000) | 232.3747 | |||||||
| Реле | 642.3747-01 | |||||||
| Переривач склоочисника __NT__0__ | 932.3747 | 1 | 1 | |||||
| Реле склоочисника | 523.3747-10 | 1 | 1 | |||||
| Переривач склоочисника __NT__0__ | 524.3747-02 | 1 | 1 | |||||
| Реле стартера | 3110-3747 | 1 | 1 | |||||
| Реле стартера (711.3747000-02) | 711.3747-02 | 1 | 1 | |||||
| Блок управління запалюванням | 243.3763-01 | |||||||
| Блок управління запалюванням | 243.3763-21 | |||||||
| Датчик температури | 19.3828 | |||||||
| Горіх М | 250508-П29 |
