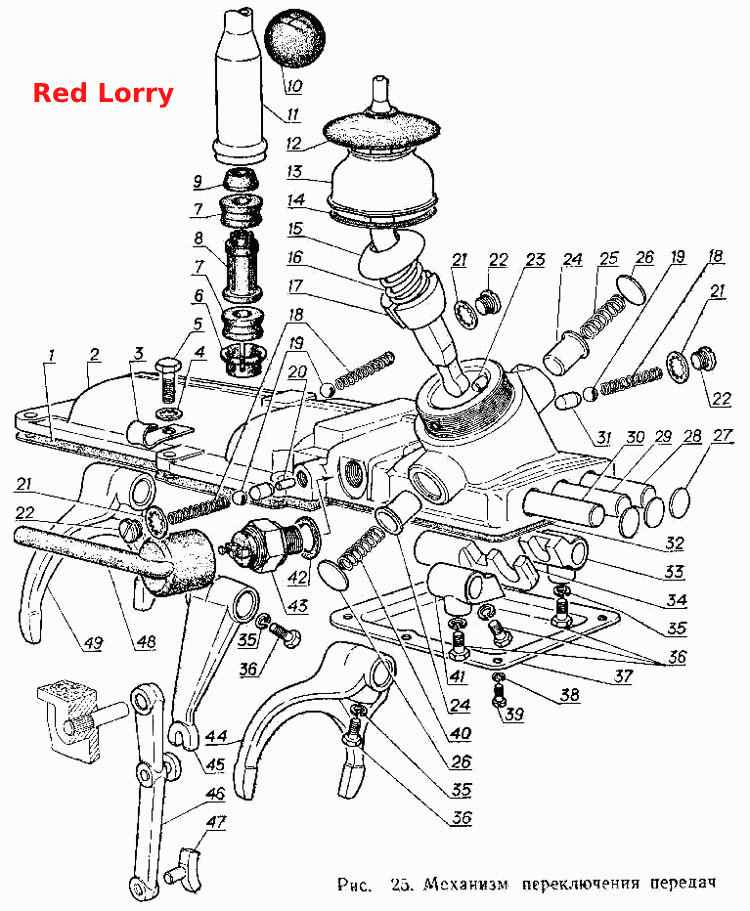

Механізм перемикання передач
100%
Назва деталі
Комплект деталей важеля перемикання передач
Заводський номер
24-1702005
Кількість на модель
1
№
Назва деталі
Механізм перемикання передач у зборі
Заводський номер
24-1702010-01
Кількість на модель
1
№
Назва деталі
Пробка М12х1, 25
Заводський номер
295472-П8
Кількість на модель
3
№
Назва деталі
Пружина
Заводський номер
24-1702106
Кількість на модель
3
№
Назва деталі
Сухар важеля включення заднього ходу
Заводський номер
24-1702104
Кількість на модель
1
№
Назва деталі
Шайба 12 пружинна із зовнішніми зубцями
Заводський номер
252177-П29
Кількість на модель
3
№
Назва деталі
Партнер
Заводський номер
508607-П
Кількість на модель
3
№
Назва деталі
Штифт 6х14 установчий
Заводський номер
295033-П
Кількість на модель
2
№
Назва деталі
Прокладка механізму перемикання передач
Заводський номер
24-1702014
Кількість на модель
1
№
1
Назва деталі
Кришка коробки передач
Заводський номер
24-1702015
Кількість на модель
1
№
2
Назва деталі
Скоба
Заводський номер
24-3724093
Кількість на модель
1
№
3
Назва деталі
Диск
Заводський номер
252175-П29
Кількість на модель
6
№
4
Назва деталі
Болт M37.001.123-968-6gx__NT__3__ OST __NT__4__25
Заводський номер
201458-П29
Кількість на модель
6
№
5
Назва деталі
Запірна втулка
Заводський номер
24-1702150
Кількість на модель
1
№
6
Назва деталі
Подушка важеля
Заводський номер
24-1702148
Кількість на модель
2
№
7
Назва деталі
Розпірна втулка
Заводський номер
24-1702146
Кількість на модель
1
№
8
Назва деталі
Опорний конус важеля
Заводський номер
24-1702144-01
Кількість на модель
1
№
9
Назва деталі
Рукоятка
Заводський номер
2103-1703088-10
Кількість на модель
1
№
10
Назва деталі
Верхня частина важеля перемикання передач
Заводський номер
24-1702142
Кількість на модель
1
№
11
Назва деталі
Ущільнювач
Заводський номер
24-1702128
Кількість на модель
1
№
12
Назва деталі
Кришка корпусу важеля
Заводський номер
24-1702126
Кількість на модель
1
№
13
Назва деталі
Прокладка кришки
Заводський номер
11-7207
Кількість на модель
1
№
14
Назва деталі
Сідло пружини важеля
Заводський номер
24-1702124
Кількість на модель
1
№
15
Назва деталі
Пружина
Заводський номер
24-1702122
Кількість на модель
1
№
16
Назва деталі
Важіль перемикання передач — нижня частина
Заводський номер
24-1702140
Кількість на модель
1
№
17
Назва деталі
Партнер B938-70, 7
Заводський номер
46 9118 5566
Кількість на модель
№
19
Назва деталі
Стопорний палець
Заводський номер
24-1702075
Кількість на модель
1
№
20
Назва деталі
Прокладка
Заводський номер
51-3506013
Кількість на модель
№
21
Назва деталі
Пробка М12х1,25х10
Заводський номер
24-3546030
Кількість на модель
№
22
Назва деталі
Запобіжник увімкнення першої та другої передач і заднього ходу
Заводський номер
52-1702097
Кількість на модель
2
№
24
Назва деталі
Пружина
Заводський номер
24-1702100
Кількість на модель
1
№
25
Назва деталі
Заглушка
Заводський номер
260307-П
Кількість на модель
2
№
26
Назва деталі
Заглушка 37.001.173-82 ОСТ __NT__2__16
Заводський номер
260305-П
Кількість на модель
3
№
27
Назва деталі
Важіль перемикання на першу та другу передачі
Заводський номер
24-1702040-11
Кількість на модель
1
№
28
Назва деталі
Важіль перемикання третьої та четвертої передач
Заводський номер
24-1702041-11
Кількість на модель
1
№
29
Назва деталі
Важіль включення заднього ходу
Заводський номер
24-1702042-10
Кількість на модель
1
№
30
Назва деталі
Плунжер
Заводський номер
24-1702080
Кількість на модель
2
№
31
Назва деталі
Прокладка піддону
Заводський номер
24-1702134
Кількість на модель
1
№
32
Назва деталі
Головка штока першої та другої передач
Заводський номер
24-1702054-10
Кількість на модель
1
№
33
Назва деталі
Головка штока включення третьої та четвертої передач
Заводський номер
24-1702052-10
Кількість на модель
1
№
34
Назва деталі
Диск 37.001.115-75T OST __NT__2__6
Заводський номер
252134-П2
Кількість на модель
6
№
35
Назва деталі
Болт M6*20
Заводський номер
290517-П8
Кількість на модель
6
№
36
Назва деталі
Піддон кришки
Заводський номер
24-1702133-10
Кількість на модель
1
№
37
Назва деталі
Диск 37.001.115-75L OST __NT__2__6
Заводський номер
252154-П2
Кількість на модель
6
№
38
Назва деталі
Гвинт
Заводський номер
224624-П8
Кількість на модель
6
№
39
Назва деталі
Пружина
Заводський номер
24-1702098
Кількість на модель
1
№
40
Назва деталі
Головка штока заднього ходу
Заводський номер
24-1702095-10
Кількість на модель
1
№
41
Назва деталі
Прокладка вимикача заднього ходу
Заводський номер
21П-3716078-Б
Кількість на модель
1
№
42
Назва деталі
Вимикач світла заднього ходу
Заводський номер
ВК403-Т
Кількість на модель
1
№
43
Назва деталі
Вилка першої та другої передач
Заводський номер
24-1702024-10
Кількість на модель
1
№
44
Назва деталі
Вилка заднього ходу
Заводський номер
24-1702092-10
Кількість на модель
1
№
45
Назва деталі
Важіль включення заднього ходу в зборі
Заводський номер
24-1702102
Кількість на модель
1
№
46
Назва деталі
Захисний чохол
Заводський номер
21П-3716083
Кількість на модель
1
№
48
Назва деталі
Вилка третьої та четвертої передач
Заводський номер
24-1702030-10
Кількість на модель
1
№
49
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Комплект деталей важеля перемикання передач | 24-1702005 | 1 | 1 | |||||
| Механізм перемикання передач у зборі | 24-1702010-01 | 1 | 1 | |||||
| Пробка М12х1, 25 | 295472-П8 | 3 | 3 | |||||
| Пружина | 24-1702106 | 3 | 3 | |||||
| Сухар важеля включення заднього ходу | 24-1702104 | 1 | 1 | |||||
| Шайба 12 пружинна із зовнішніми зубцями | 252177-П29 | 3 | 3 | |||||
| Партнер | 508607-П | 3 | 3 | |||||
| Штифт 6х14 установчий | 295033-П | 2 | 2 | |||||
| 1 | Прокладка механізму перемикання передач | 24-1702014 | 1 | 1 | 1 | |||
| 2 | Кришка коробки передач | 24-1702015 | 1 | 1 | 2 | |||
| 3 | Скоба | 24-3724093 | 1 | 1 | 3 | |||
| 4 | Диск | 252175-П29 | 6 | 6 | 4 | |||
| 5 | Болт M37.001.123-968-6gx__NT__3__ OST __NT__4__25 | 201458-П29 | 6 | 6 | 5 | |||
| 6 | Запірна втулка | 24-1702150 | 1 | 1 | 6 | |||
| 7 | Подушка важеля | 24-1702148 | 2 | 2 | 7 | |||
| 8 | Розпірна втулка | 24-1702146 | 1 | 1 | 8 | |||
| 9 | Опорний конус важеля | 24-1702144-01 | 1 | 1 | 9 | |||
| 10 | Рукоятка | 2103-1703088-10 | 1 | 1 | 10 | |||
| 11 | Верхня частина важеля перемикання передач | 24-1702142 | 1 | 1 | 11 | |||
| 12 | Ущільнювач | 24-1702128 | 1 | 1 | 12 | |||
| 13 | Кришка корпусу важеля | 24-1702126 | 1 | 1 | 13 | |||
| 14 | Прокладка кришки | 11-7207 | 1 | 1 | 14 | |||
| 15 | Сідло пружини важеля | 24-1702124 | 1 | 1 | 15 | |||
| 16 | Пружина | 24-1702122 | 1 | 1 | 16 | |||
| 17 | Важіль перемикання передач — нижня частина | 24-1702140 | 1 | 1 | 17 | |||
| 19 | Партнер B938-70, 7 | 46 9118 5566 | 19 | |||||
| 20 | Стопорний палець | 24-1702075 | 1 | 1 | 20 | |||
| 21 | Прокладка | 51-3506013 | 21 | |||||
| 22 | Пробка М12х1,25х10 | 24-3546030 | 22 | |||||
| 24 | Запобіжник увімкнення першої та другої передач і заднього ходу | 52-1702097 | 2 | 2 | 24 | |||
| 25 | Пружина | 24-1702100 | 1 | 1 | 25 | |||
| 26 | Заглушка | 260307-П | 2 | 2 | 26 | |||
| 27 | Заглушка 37.001.173-82 ОСТ __NT__2__16 | 260305-П | 3 | 3 | 27 | |||
| 28 | Важіль перемикання на першу та другу передачі | 24-1702040-11 | 1 | 1 | 28 | |||
| 29 | Важіль перемикання третьої та четвертої передач | 24-1702041-11 | 1 | 1 | 29 | |||
| 30 | Важіль включення заднього ходу | 24-1702042-10 | 1 | 1 | 30 | |||
| 31 | Плунжер | 24-1702080 | 2 | 2 | 31 | |||
| 32 | Прокладка піддону | 24-1702134 | 1 | 1 | 32 | |||
| 33 | Головка штока першої та другої передач | 24-1702054-10 | 1 | 1 | 33 | |||
| 34 | Головка штока включення третьої та четвертої передач | 24-1702052-10 | 1 | 1 | 34 | |||
| 35 | Диск 37.001.115-75T OST __NT__2__6 | 252134-П2 | 6 | 6 | 35 | |||
| 36 | Болт M6*20 | 290517-П8 | 6 | 6 | 36 | |||
| 37 | Піддон кришки | 24-1702133-10 | 1 | 1 | 37 | |||
| 38 | Диск 37.001.115-75L OST __NT__2__6 | 252154-П2 | 6 | 6 | 38 | |||
| 39 | Гвинт | 224624-П8 | 6 | 6 | 39 | |||
| 40 | Пружина | 24-1702098 | 1 | 1 | 40 | |||
| 41 | Головка штока заднього ходу | 24-1702095-10 | 1 | 1 | 41 | |||
| 42 | Прокладка вимикача заднього ходу | 21П-3716078-Б | 1 | 1 | 42 | |||
| 43 | Вимикач світла заднього ходу | ВК403-Т | 1 | 1 | 43 | |||
| 44 | Вилка першої та другої передач | 24-1702024-10 | 1 | 1 | 44 | |||
| 45 | Вилка заднього ходу | 24-1702092-10 | 1 | 1 | 45 | |||
| 46 | Важіль включення заднього ходу в зборі | 24-1702102 | 1 | 1 | 46 | |||
| 48 | Захисний чохол | 21П-3716083 | 1 | 1 | 48 | |||
| 49 | Вилка третьої та четвертої передач | 24-1702030-10 | 1 | 1 | 49 |
