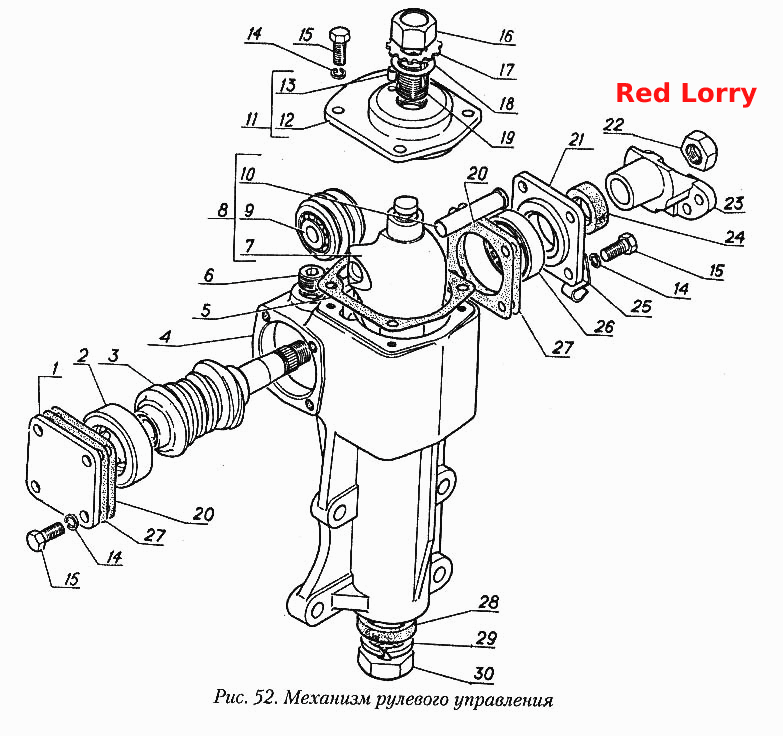

Механізм рульового управління
100%
Назва деталі
Нижня кришка
Заводський номер
24-3401061
Кількість на модель
1
№
1
Назва деталі
Конічний нижній роликовий підшипник
Заводський номер
20-3401075
Кількість на модель
1
№
2
Назва деталі
Вал із черв'яком у зборі
Заводський номер
3102-3401035-10
Кількість на модель
1
№
3
Назва деталі
Картер рульового механізму в зборі
Заводський номер
24-3401010
Кількість на модель
1
№
4
Назва деталі
Прокладка бічної кришки
Заводський номер
24-3401084
Кількість на модель
1
№
5
Назва деталі
Пробка КГ1/2"
Заводський номер
296576-П29
Кількість на модель
1
№
6
Назва деталі
Вал сошки в зборі
Заводський номер
24-3401164-01
Кількість на модель
1
№
7
Назва деталі
Вал штанги рульового механізму з роликом у зборі
Заводський номер
24-3401060-01
Кількість на модель
1
№
8
Назва деталі
Роликовий підшипник у зборі 776701х
Заводський номер
24-3401062
Кількість на модель
1
№
9
Назва деталі
Ось ролика
Заводський номер
24-3401073
Кількість на модель
1
№
10
Назва деталі
Бічна кришка у зборі
Заводський номер
24-3401080-01
Кількість на модель
1
№
11
Назва деталі
Бічна кришка
Заводський номер
24-3401083-10
Кількість на модель
1
№
12
Назва деталі
Штифт 5х8
Заводський номер
258623-П
Кількість на модель
1
№
13
Назва деталі
Пружинна шайба
Заводський номер
252155-П29
Кількість на модель
12
№
14
Назва деталі
Болт M37.001.123-968-6gx__NT__3__ OST __NT__4__20
Заводський номер
201456-П29
Кількість на модель
12
№
15
Назва деталі
Гайка
Заводський номер
51-3401067
Кількість на модель
1
№
16
Назва деталі
Стопорна шайба
Заводський номер
51-3401082
Кількість на модель
1
№
17
Назва деталі
Прокладка стопорної шайби
Заводський номер
51-3401081
Кількість на модель
1
№
18
Назва деталі
Регулювальний гвинт
Заводський номер
51-3401063-30
Кількість на модель
1
№
19
Назва деталі
Тонка прокладка
Заводський номер
М-3556
Кількість на модель
6
№
20
Назва деталі
Верхня кришка картера
Заводський номер
13-3401047
Кількість на модель
1
№
21
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
250636-П29
Кількість на модель
3
№
22
Назва деталі
Фланець з'єднувальної муфти
Заводський номер
24-3401140
Кількість на модель
2
№
23
Назва деталі
Манжета в зборі
Заводський номер
63А-4207115
Кількість на модель
1
№
24
Назва деталі
Скоба
Заводський номер
3102-3802040
Кількість на модель
1
№
25
Назва деталі
Верхній конічний роликовий підшипник
Заводський номер
20-3401071
Кількість на модель
1
№
26
Назва деталі
Товста прокладка
Заводський номер
М-3555
Кількість на модель
18
№
27
Назва деталі
Ущільнювач вала сошки у зборі
Заводський номер
20-3401023-Б
Кількість на модель
1
№
28
Назва деталі
Пружинна шайба
Заводський номер
252162-П29
Кількість на модель
1
№
29
Назва деталі
Гайка М22х1,5-4Н5Н
Заводський номер
250651-П29
Кількість на модель
1
№
30
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Нижня кришка | 24-3401061 | 1 | 1 | 1 | |||
| 2 | Конічний нижній роликовий підшипник | 20-3401075 | 1 | 1 | 2 | |||
| 3 | Вал із черв'яком у зборі | 3102-3401035-10 | 1 | 1 | 3 | |||
| 4 | Картер рульового механізму в зборі | 24-3401010 | 1 | 1 | 4 | |||
| 5 | Прокладка бічної кришки | 24-3401084 | 1 | 1 | 5 | |||
| 6 | Пробка КГ1/2" | 296576-П29 | 1 | 1 | 6 | |||
| 7 | Вал сошки в зборі | 24-3401164-01 | 1 | 1 | 7 | |||
| 8 | Вал штанги рульового механізму з роликом у зборі | 24-3401060-01 | 1 | 1 | 8 | |||
| 9 | Роликовий підшипник у зборі 776701х | 24-3401062 | 1 | 1 | 9 | |||
| 10 | Ось ролика | 24-3401073 | 1 | 1 | 10 | |||
| 11 | Бічна кришка у зборі | 24-3401080-01 | 1 | 1 | 11 | |||
| 12 | Бічна кришка | 24-3401083-10 | 1 | 1 | 12 | |||
| 13 | Штифт 5х8 | 258623-П | 1 | 1 | 13 | |||
| 14 | Пружинна шайба | 252155-П29 | 12 | 12 | 14 | |||
| 15 | Болт M37.001.123-968-6gx__NT__3__ OST __NT__4__20 | 201456-П29 | 12 | 12 | 15 | |||
| 16 | Гайка | 51-3401067 | 1 | 1 | 16 | |||
| 17 | Стопорна шайба | 51-3401082 | 1 | 1 | 17 | |||
| 18 | Прокладка стопорної шайби | 51-3401081 | 1 | 1 | 18 | |||
| 19 | Регулювальний гвинт | 51-3401063-30 | 1 | 1 | 19 | |||
| 20 | Тонка прокладка | М-3556 | 6 | 6 | 20 | |||
| 21 | Верхня кришка картера | 13-3401047 | 1 | 1 | 21 | |||
| 22 | Гайка М16х1,5-6Н | 250636-П29 | 3 | 3 | 22 | |||
| 23 | Фланець з'єднувальної муфти | 24-3401140 | 2 | 2 | 23 | |||
| 24 | Манжета в зборі | 63А-4207115 | 1 | 1 | 24 | |||
| 25 | Скоба | 3102-3802040 | 1 | 1 | 25 | |||
| 26 | Верхній конічний роликовий підшипник | 20-3401071 | 1 | 1 | 26 | |||
| 27 | Товста прокладка | М-3555 | 18 | 18 | 27 | |||
| 28 | Ущільнювач вала сошки у зборі | 20-3401023-Б | 1 | 1 | 28 | |||
| 29 | Пружинна шайба | 252162-П29 | 1 | 1 | 29 | |||
| 30 | Гайка М22х1,5-4Н5Н | 250651-П29 | 1 | 1 | 30 |
