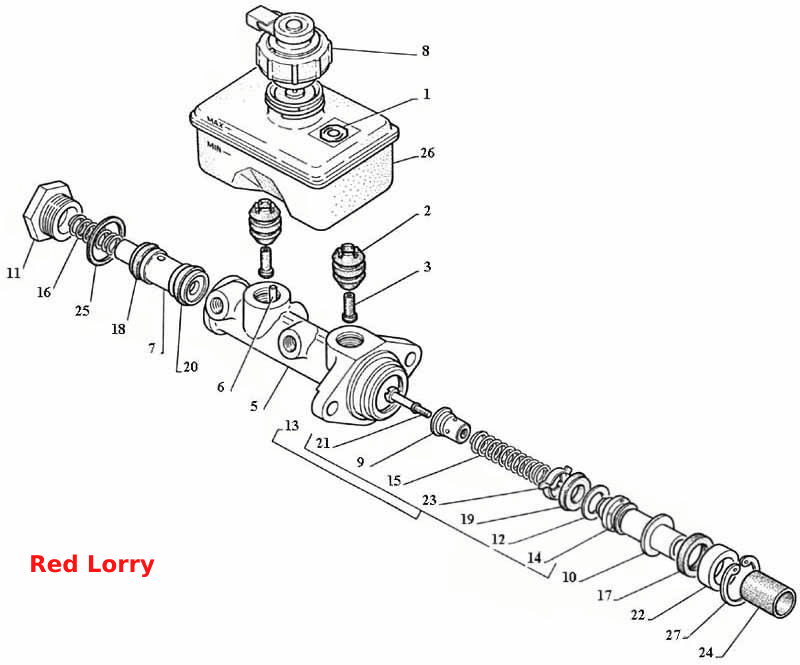

Деталі головного гальмівного циліндра, датчик аварійного рівня гальмівної рідини
100%
Назва деталі
Символ типу гальмівної рідини
Заводський номер
3307-3903270
Кількість на модель
№
1
Назва деталі
З'єднувальна втулка бачка головного гальмівного циліндра
Заводський номер
412-3505067
Кількість на модель
№
2
Назва деталі
Трубка з'єднувальної втулки бачка головного гальмівного циліндра
Заводський номер
412-3505073
Кількість на модель
№
3
Назва деталі
Датчик аварійного рівня гальмівної рідини (10.3839000)
Заводський номер
10.3839
Кількість на модель
№
4
Назва деталі
Корпус циліндра
Заводський номер
3110-3505015
Кількість на модель
№
5
Назва деталі
Стопорний штифт
Заводський номер
3110-3505076
Кількість на модель
№
6
Назва деталі
Вторинний поршень
Заводський номер
3110-3505126
Кількість на модель
№
7
Назва деталі
Датчик аварійного рівня гальмівної рідини ЯМ2.553.000ТУ
Заводський номер
ЯМ2.553.000-01
Кількість на модель
№
8
Назва деталі
Тримач пружини
Заводський номер
24-10-3505022
Кількість на модель
№
9
Назва деталі
Опорне кільце поршня
Заводський номер
24-10-3505023
Кількість на модель
№
10
Назва деталі
Пробка циліндра
Заводський номер
24-10-3505025
Кількість на модель
№
11
Назва деталі
Шайба поршня
Заводський номер
24-10-3505027
Кількість на модель
№
12
Назва деталі
Первинний поршень у зборі
Заводський номер
24-10-3505028
Кількість на модель
№
13
Назва деталі
Первинний поршень
Заводський номер
24-10-3505029
Кількість на модель
№
14
Назва деталі
Пружина первинного поршня
Заводський номер
24-10-3505030
Кількість на модель
№
15
Назва деталі
Пружина
Заводський номер
24-10-3505031
Кількість на модель
№
16
Назва деталі
Зовнішня манжета
Заводський номер
24-10-3505033
Кількість на модель
№
17
Назва деталі
Головна сторінка
Заводський номер
24-10-3505035
Кількість на модель
№
18
Назва деталі
Розділювальна манжета
Заводський номер
24-10-3505036
Кількість на модель
№
20
Назва деталі
Гвинт кріплення
Заводський номер
24-10-3505037
Кількість на модель
№
21
Назва деталі
Направляюча втулка
Заводський номер
24-10-3505099
Кількість на модель
№
22
Назва деталі
Шайба упорної поршневої
Заводський номер
24-10-3505101
Кількість на модель
№
23
Назва деталі
Захисна втулка
Заводський номер
24-10-3505135
Кількість на модель
№
24
Назва деталі
Установка пробки
Заводський номер
51П-3550024
Кількість на модель
№
25
Назва деталі
Резервуар головного гальмівного циліндра
Заводський номер
31029-3505100
Кількість на модель
№
26
Назва деталі
Кільце Б
Заводський номер
297608-П29
Кількість на модель
№
27
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Символ типу гальмівної рідини | 3307-3903270 | 1 | |||||
| 2 | З'єднувальна втулка бачка головного гальмівного циліндра | 412-3505067 | 2 | |||||
| 3 | Трубка з'єднувальної втулки бачка головного гальмівного циліндра | 412-3505073 | 3 | |||||
| 4 | Датчик аварійного рівня гальмівної рідини (10.3839000) | 10.3839 | 4 | |||||
| 5 | Корпус циліндра | 3110-3505015 | 5 | |||||
| 6 | Стопорний штифт | 3110-3505076 | 6 | |||||
| 7 | Вторинний поршень | 3110-3505126 | 7 | |||||
| 8 | Датчик аварійного рівня гальмівної рідини ЯМ2.553.000ТУ | ЯМ2.553.000-01 | 8 | |||||
| 9 | Тримач пружини | 24-10-3505022 | 9 | |||||
| 10 | Опорне кільце поршня | 24-10-3505023 | 10 | |||||
| 11 | Пробка циліндра | 24-10-3505025 | 11 | |||||
| 12 | Шайба поршня | 24-10-3505027 | 12 | |||||
| 13 | Первинний поршень у зборі | 24-10-3505028 | 13 | |||||
| 14 | Первинний поршень | 24-10-3505029 | 14 | |||||
| 15 | Пружина первинного поршня | 24-10-3505030 | 15 | |||||
| 16 | Пружина | 24-10-3505031 | 16 | |||||
| 17 | Зовнішня манжета | 24-10-3505033 | 17 | |||||
| 18 | Головна сторінка | 24-10-3505035 | 18 | |||||
| 20 | Розділювальна манжета | 24-10-3505036 | 20 | |||||
| 21 | Гвинт кріплення | 24-10-3505037 | 21 | |||||
| 22 | Направляюча втулка | 24-10-3505099 | 22 | |||||
| 23 | Шайба упорної поршневої | 24-10-3505101 | 23 | |||||
| 24 | Захисна втулка | 24-10-3505135 | 24 | |||||
| 25 | Установка пробки | 51П-3550024 | 25 | |||||
| 26 | Резервуар головного гальмівного циліндра | 31029-3505100 | 26 | |||||
| 27 | Кільце Б | 297608-П29 | 27 |
