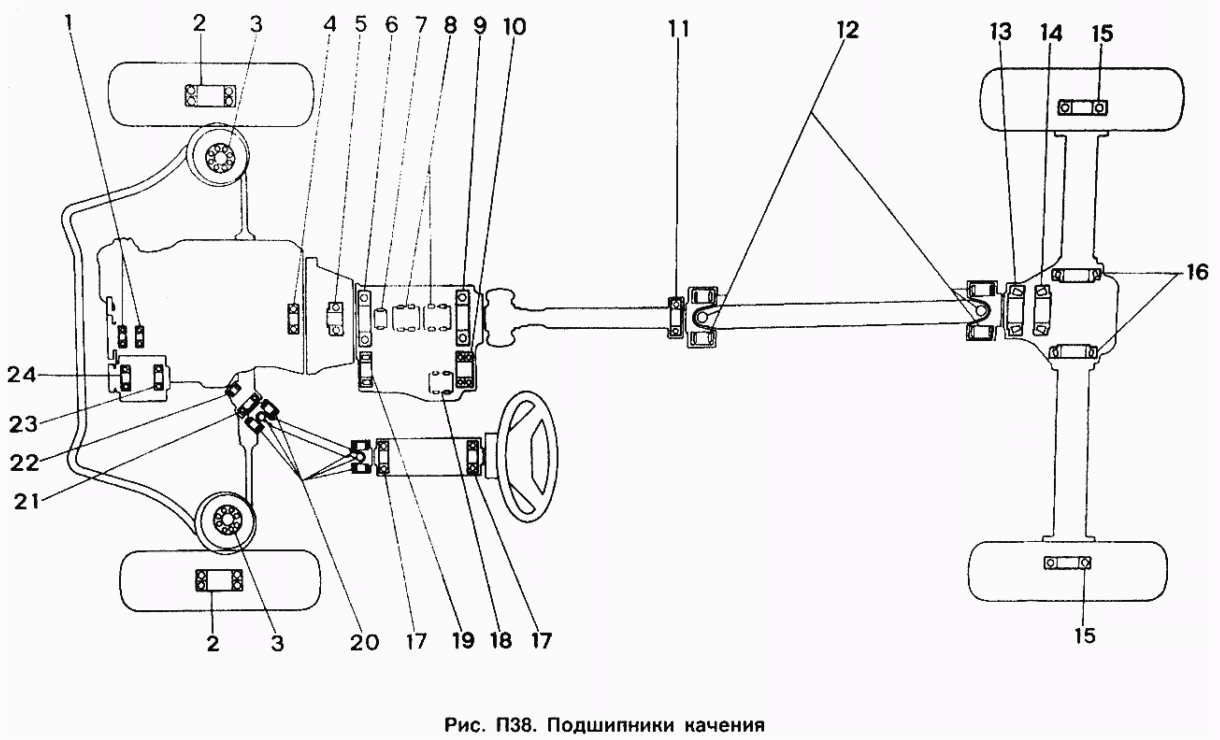

Схема розташування підшипників кочення
100%
Назва деталі
Підшипник насоса в зборі
Заводський номер
412-1307080-02
Кількість на модель
2
№
1
Назва деталі
Підшипник кочення (d=64, D=34, В=37)
Заводський номер
6-256907А1Е7С17
Кількість на модель
2
№
2
Назва деталі
Підшипник кочення (d=64, D=34, В=37)
Заводський номер
256907А1КЕ12.Р6 Q6/L19
Кількість на модель
2
№
2
Назва деталі
Подшипник
Заводський номер
108804
Кількість на модель
2
№
3
Назва деталі
Підшипник первинного вала
Заводський номер
21412-1701031
Кількість на модель
1
№
4
Назва деталі
Кульковий радіальний підшипник, однорядний
Заводський номер
2141-1601182
Кількість на модель
1
№
5
Назва деталі
Підшипник кочення (d=75, D=30, В=19)
Заводський номер
2126-170101032
Кількість на модель
1
№
6
Назва деталі
Підшипник вторинного вала
Заводський номер
2126-1701028
Кількість на модель
1
№
7
Назва деталі
Подшипник
Заводський номер
2126-1701109
Кількість на модель
1
№
8
Назва деталі
Подшипник
Заводський номер
2126-1701085
Кількість на модель
1
№
9
Назва деталі
Кульковий підшипник
Заводський номер
2126-1701066
Кількість на модель
1
№
10
Назва деталі
Підшипник кочення (D=52, d=25, В=18)
Заводський номер
6-180505VС17
Кількість на модель
1
№
11
Назва деталі
Підшипник кочення (D=28, d=15, 2, В=20)
Заводський номер
704902К6VС10
Кількість на модель
8
№
12
Назва деталі
Подшипник
Заводський номер
407-2402025-03
Кількість на модель
1
№
13
Назва деталі
Подшипник
Заводський номер
2101-2402041
Кількість на модель
1
№
14
Назва деталі
Підшипник кочення (D=72, d=30, В=19)
Заводський номер
6-180306КIVС17
Кількість на модель
2
№
15
Назва деталі
Подшипник
Заводський номер
401-2403080-А
Кількість на модель
2
№
15
Назва деталі
Подшипник
Заводський номер
6-2007108
Кількість на модель
2
№
16
Назва деталі
Кульковий підшипник ГОСТ 8338-75
Заводський номер
1000805
Кількість на модель
2
№
17
Назва деталі
Подшипник
Заводський номер
2126-1701083
Кількість на модель
1
№
18
Назва деталі
Роликовий підшипник
Заводський номер
2126-1701040
Кількість на модель
1
№
19
Назва деталі
Щоб змастити підшипник
Заводський номер
904900
Кількість на модель
8
№
20
Назва деталі
Подшипник
Заводський номер
202
Кількість на модель
1
№
21
Назва деталі
Роликовий підшипник шестерні
Заводський номер
2126-3401230
Кількість на модель
1
№
22
Назва деталі
Підшипник з боку контактних кілець
Заводський номер
6-180502К1С9Ш1
Кількість на модель
1
№
23
Назва деталі
Подшипник
Заводський номер
6-180603КС9Ш1
Кількість на модель
1
№
24
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Підшипник насоса в зборі | 412-1307080-02 | 2 | 2 | 1 | |||
| 2 | Підшипник кочення (d=64, D=34, В=37) | 6-256907А1Е7С17 | 2 | 2 | 2 | |||
| 2 | Підшипник кочення (d=64, D=34, В=37) | 256907А1КЕ12.Р6 Q6/L19 | 2 | 2 | 2 | |||
| 3 | Подшипник | 108804 | 2 | 2 | 3 | |||
| 4 | Підшипник первинного вала | 21412-1701031 | 1 | 1 | 4 | |||
| 5 | Кульковий радіальний підшипник, однорядний | 2141-1601182 | 1 | 1 | 5 | |||
| 6 | Підшипник кочення (d=75, D=30, В=19) | 2126-170101032 | 1 | 1 | 6 | |||
| 7 | Підшипник вторинного вала | 2126-1701028 | 1 | 1 | 7 | |||
| 8 | Подшипник | 2126-1701109 | 1 | 1 | 8 | |||
| 9 | Подшипник | 2126-1701085 | 1 | 1 | 9 | |||
| 10 | Кульковий підшипник | 2126-1701066 | 1 | 1 | 10 | |||
| 11 | Підшипник кочення (D=52, d=25, В=18) | 6-180505VС17 | 1 | 1 | 11 | |||
| 12 | Підшипник кочення (D=28, d=15, 2, В=20) | 704902К6VС10 | 8 | 8 | 12 | |||
| 13 | Подшипник | 407-2402025-03 | 1 | 1 | 13 | |||
| 14 | Подшипник | 2101-2402041 | 1 | 1 | 14 | |||
| 15 | Підшипник кочення (D=72, d=30, В=19) | 6-180306КIVС17 | 2 | 2 | 15 | |||
| 15 | Подшипник | 401-2403080-А | 2 | 2 | 15 | |||
| 16 | Подшипник | 6-2007108 | 2 | 2 | 16 | |||
| 17 | Кульковий підшипник ГОСТ 8338-75 | 1000805 | 2 | 2 | 17 | |||
| 18 | Подшипник | 2126-1701083 | 1 | 1 | 18 | |||
| 19 | Роликовий підшипник | 2126-1701040 | 1 | 1 | 19 | |||
| 20 | Щоб змастити підшипник | 904900 | 8 | 8 | 20 | |||
| 21 | Подшипник | 202 | 1 | 1 | 21 | |||
| 22 | Роликовий підшипник шестерні | 2126-3401230 | 1 | 1 | 22 | |||
| 23 | Підшипник з боку контактних кілець | 6-180502К1С9Ш1 | 1 | 1 | 23 | |||
| 24 | Подшипник | 6-180603КС9Ш1 | 1 | 1 | 24 |
