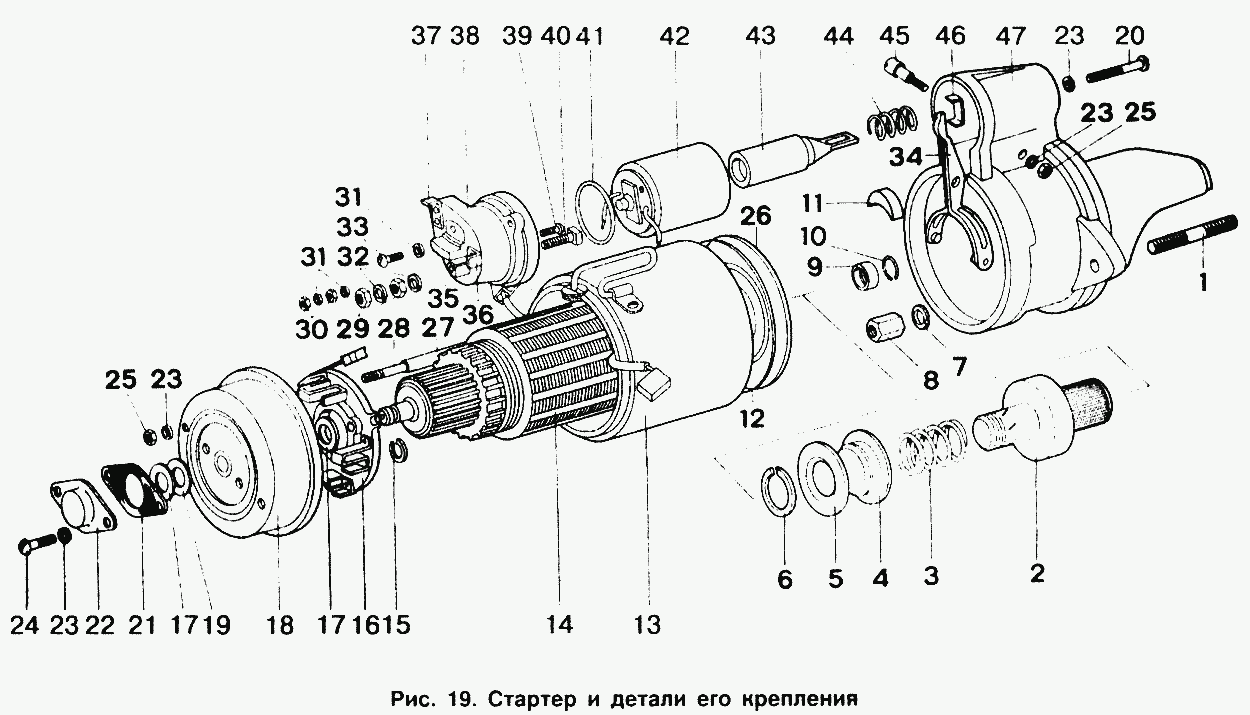

Стартер та деталі його кріплення
100%
Назва деталі
Стартер у зборі
Заводський номер
2140-3708010-11
Кількість на модель
1
№
Назва деталі
Пружина щітки
Заводський номер
42.3708304
Кількість на модель
4
№
Назва деталі
Реле в зборі
Заводський номер
42.3708800
Кількість на модель
1
№
Назва деталі
Котушка полюсів у зборі
Заводський номер
42.3708110
Кількість на модель
1
№
Назва деталі
Щітка стартера в зборі
Заводський номер
ФЭ3-599-164
Кількість на модель
4
№
Назва деталі
Якір із пружиною в зборі
Заводський номер
42.3708810
Кількість на модель
1
№
Назва деталі
Ярмо з котушкою в зборі
Заводський номер
42.3708840
Кількість на модель
1
№
Назва деталі
Кришка реле в зборі
Заводський номер
42.3708890
Кількість на модель
1
№
Назва деталі
Котушка полюса № у зборі
Заводський номер
42.3708170
Кількість на модель
1
№
Назва деталі
Котушка полюса № у зборі
Заводський номер
2302.3708160
Кількість на модель
1
№
Назва деталі
Котушка полюса № у зборі
Заводський номер
42.3708140
Кількість на модель
1
№
Назва деталі
Котушка полюса № у зборі
Заводський номер
2302.3708130
Кількість на модель
1
№
Назва деталі
Шестерня
Заводський номер
42.3708620
Кількість на модель
1
№
Назва деталі
Вал із пластинами у зборі
Заводський номер
42.3708210
Кількість на модель
1
№
Назва деталі
Привід у зборі
Заводський номер
42.3708600
Кількість на модель
1
№
Назва деталі
Шпилька М12х1,25х60
Заводський номер
216596-29
Кількість на модель
2
№
1
Назва деталі
Муфта приводу в зборі
Заводський номер
42.3708610
Кількість на модель
1
№
2
Назва деталі
Пружина
Заводський номер
23.3708603
Кількість на модель
1
№
3
Назва деталі
Кільце для повідця
Заводський номер
42.3708605
Кількість на модель
1
№
4
Назва деталі
Регулювальна шайба
Заводський номер
42.3708009
Кількість на модель
4
№
5
Назва деталі
Опорне кільце
Заводський номер
42.3708604
Кількість на модель
1
№
5
Назва деталі
Запірне кільце
Заводський номер
42.3708601
Кількість на модель
1
№
6
Назва деталі
Диск
Заводський номер
252157-29
Кількість на модель
2
№
7
Назва деталі
Гайка М12х1, 25
Заводський номер
362044-29
Кількість на модель
2
№
8
Назва деталі
Опорне кільце
Заводський номер
СТ230-3708004
Кількість на модель
1
№
9
Назва деталі
Замкове кільце
Заводський номер
СТ230-3708007
Кількість на модель
1
№
10
Назва деталі
Заглушка
Заводський номер
2302.3708015-10
Кількість на модель
1
№
11
Назва деталі
Ущільнювальне кільце
Заводський номер
2302.3708048
Кількість на модель
1
№
12
Назва деталі
Кришка з боку приводу
Заводський номер
421.3708100
Кількість на модель
1
№
13
Назва деталі
Якір у зборі
Заводський номер
42.3708200
Кількість на модель
1
№
14
Назва деталі
Стопорна шайба
Заводський номер
2302.3708044
Кількість на модель
1
№
15
Назва деталі
Крейцкопф у зборі
Заводський номер
42.3708310
Кількість на модель
1
№
16
Назва деталі
Кришка з боку колектора у зборі
Заводський номер
42.3708300
Кількість на модель
1
№
18
Назва деталі
Опорна шайба
Заводський номер
42.3708045
Кількість на модель
1
№
19
Назва деталі
Гвинт М306х__NT__2__
Заводський номер
220111-29
Кількість на модель
2
№
20
Назва деталі
Прокладка
Заводський номер
2302.3708043
Кількість на модель
1
№
21
Назва деталі
Обкладинка
Заводський номер
2302.3708041
Кількість на модель
1
№
22
Назва деталі
Гвинт М166х__NT__2__
Заводський номер
220105-29
Кількість на модель
2
№
24
Назва деталі
Підшипник у зборі
Заводський номер
2302.3708050
Кількість на модель
1
№
26
Назва деталі
Ізоляційна трубка
Заводський номер
2302.3708049
Кількість на модель
2
№
27
Назва деталі
Шпилька М8х176
Заводський номер
2302.3708003
Кількість на модель
2
№
28
Назва деталі
Гвинт
Заводський номер
220079-29
Кількість на модель
2
№
33
Назва деталі
Важіль у зборі
Заводський номер
42.3708020
Кількість на модель
1
№
34
Назва деталі
Наконечник
Заводський номер
2302.3708893
Кількість на модель
1
№
35
Назва деталі
Вилка
Заводський номер
2302.3708896
Кількість на модель
1
№
36
Назва деталі
Вилка
Заводський номер
2302.3708895
Кількість на модель
1
№
37
Назва деталі
Кришка реле
Заводський номер
42.3708891
Кількість на модель
1
№
38
Назва деталі
Болт MH-0799
Заводський номер
ОТ230-3708839
Кількість на модель
1
№
39
Назва деталі
Контактний болт
Заводський номер
2302.3708894
Кількість на модель
1
№
40
Назва деталі
Ущільнювальне кільце
Заводський номер
42.3708805
Кількість на модель
1
№
41
Назва деталі
Ярмо зі штоком у зборі
Заводський номер
42.3708830
Кількість на модель
1
№
42
Назва деталі
Якір
Заводський номер
42.3708812
Кількість на модель
1
№
43
Назва деталі
Пружина
Заводський номер
23.3708802
Кількість на модель
1
№
44
Назва деталі
Вісь важеля
Заводський номер
42.3708014
Кількість на модель
1
№
45
Назва деталі
Скоба
Заводський номер
2302.3708803
Кількість на модель
1
№
46
Назва деталі
Кришка з боку приводу
Заводський номер
421.3708400
Кількість на модель
1
№
47
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Стартер у зборі | 2140-3708010-11 | 1 | 1 | |||||
| Пружина щітки | 42.3708304 | 4 | 4 | |||||
| Реле в зборі | 42.3708800 | 1 | 1 | |||||
| Котушка полюсів у зборі | 42.3708110 | 1 | 1 | |||||
| Щітка стартера в зборі | ФЭ3-599-164 | 4 | 4 | |||||
| Якір із пружиною в зборі | 42.3708810 | 1 | 1 | |||||
| Ярмо з котушкою в зборі | 42.3708840 | 1 | 1 | |||||
| Кришка реле в зборі | 42.3708890 | 1 | 1 | |||||
| Котушка полюса № у зборі | 42.3708170 | 1 | 1 | |||||
| Котушка полюса № у зборі | 2302.3708160 | 1 | 1 | |||||
| Котушка полюса № у зборі | 42.3708140 | 1 | 1 | |||||
| Котушка полюса № у зборі | 2302.3708130 | 1 | 1 | |||||
| Шестерня | 42.3708620 | 1 | 1 | |||||
| Вал із пластинами у зборі | 42.3708210 | 1 | 1 | |||||
| Привід у зборі | 42.3708600 | 1 | 1 | |||||
| 1 | Шпилька М12х1,25х60 | 216596-29 | 2 | 2 | 1 | |||
| 2 | Муфта приводу в зборі | 42.3708610 | 1 | 1 | 2 | |||
| 3 | Пружина | 23.3708603 | 1 | 1 | 3 | |||
| 4 | Кільце для повідця | 42.3708605 | 1 | 1 | 4 | |||
| 5 | Регулювальна шайба | 42.3708009 | 4 | 4 | 5 | |||
| 5 | Опорне кільце | 42.3708604 | 1 | 1 | 5 | |||
| 6 | Запірне кільце | 42.3708601 | 1 | 1 | 6 | |||
| 7 | Диск | 252157-29 | 2 | 2 | 7 | |||
| 8 | Гайка М12х1, 25 | 362044-29 | 2 | 2 | 8 | |||
| 9 | Опорне кільце | СТ230-3708004 | 1 | 1 | 9 | |||
| 10 | Замкове кільце | СТ230-3708007 | 1 | 1 | 10 | |||
| 11 | Заглушка | 2302.3708015-10 | 1 | 1 | 11 | |||
| 12 | Ущільнювальне кільце | 2302.3708048 | 1 | 1 | 12 | |||
| 13 | Кришка з боку приводу | 421.3708100 | 1 | 1 | 13 | |||
| 14 | Якір у зборі | 42.3708200 | 1 | 1 | 14 | |||
| 15 | Стопорна шайба | 2302.3708044 | 1 | 1 | 15 | |||
| 16 | Крейцкопф у зборі | 42.3708310 | 1 | 1 | 16 | |||
| 18 | Кришка з боку колектора у зборі | 42.3708300 | 1 | 1 | 18 | |||
| 19 | Опорна шайба | 42.3708045 | 1 | 1 | 19 | |||
| 20 | Гвинт М306х__NT__2__ | 220111-29 | 2 | 2 | 20 | |||
| 21 | Прокладка | 2302.3708043 | 1 | 1 | 21 | |||
| 22 | Обкладинка | 2302.3708041 | 1 | 1 | 22 | |||
| 24 | Гвинт М166х__NT__2__ | 220105-29 | 2 | 2 | 24 | |||
| 26 | Підшипник у зборі | 2302.3708050 | 1 | 1 | 26 | |||
| 27 | Ізоляційна трубка | 2302.3708049 | 2 | 2 | 27 | |||
| 28 | Шпилька М8х176 | 2302.3708003 | 2 | 2 | 28 | |||
| 33 | Гвинт | 220079-29 | 2 | 2 | 33 | |||
| 34 | Важіль у зборі | 42.3708020 | 1 | 1 | 34 | |||
| 35 | Наконечник | 2302.3708893 | 1 | 1 | 35 | |||
| 36 | Вилка | 2302.3708896 | 1 | 1 | 36 | |||
| 37 | Вилка | 2302.3708895 | 1 | 1 | 37 | |||
| 38 | Кришка реле | 42.3708891 | 1 | 1 | 38 | |||
| 39 | Болт MH-0799 | ОТ230-3708839 | 1 | 1 | 39 | |||
| 40 | Контактний болт | 2302.3708894 | 1 | 1 | 40 | |||
| 41 | Ущільнювальне кільце | 42.3708805 | 1 | 1 | 41 | |||
| 42 | Ярмо зі штоком у зборі | 42.3708830 | 1 | 1 | 42 | |||
| 43 | Якір | 42.3708812 | 1 | 1 | 43 | |||
| 44 | Пружина | 23.3708802 | 1 | 1 | 44 | |||
| 45 | Вісь важеля | 42.3708014 | 1 | 1 | 45 | |||
| 46 | Скоба | 2302.3708803 | 1 | 1 | 46 | |||
| 47 | Кришка з боку приводу | 421.3708400 | 1 | 1 | 47 |
