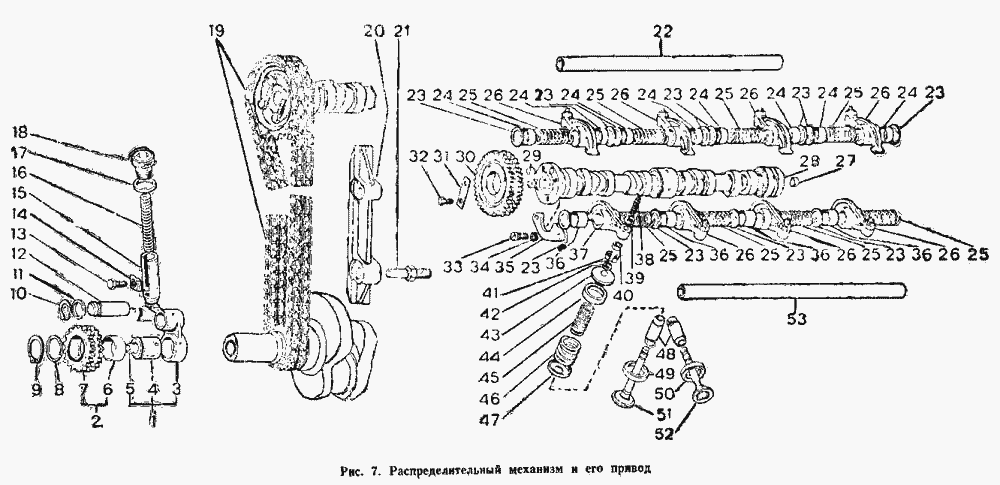

Розподільний механізм та його привід
100%
Назва деталі
Розподільний вал у зборі
Заводський номер
412-1006010
Кількість на модель
1
№
Назва деталі
Втулка направляючої впускного клапана, збільшена на 0,25 мм
Заводський номер
331.1007032-10
Кількість на модель
4
№
Назва деталі
Втулка направляючої випускного клапана, збільшена на 0, 25 мм
Заводський номер
331.1007033-60
Кількість на модель
4
№
Назва деталі
Привід розподільного вала (комплект)
Заводський номер
412-1006950
Кількість на модель
1
№
Назва деталі
Важіль із зірочкою в зборі
Заводський номер
412-1006050-10
Кількість на модель
1
№
Назва деталі
Вставне сідло впускного клапана, збільшене на 0,6 мм
Заводський номер
412-1007082-БР
Кількість на модель
4
№
Назва деталі
Вставне сідло випускного клапана, збільшене на 0,6 мм
Заводський номер
412-1007080-БР
Кількість на модель
4
№
Назва деталі
Важіль натяжного пристрою у зборі
Заводський номер
412-1006051-10
Кількість на модель
1
№
1
Назва деталі
Зірочка натяжного механізму в зборі
Заводський номер
412-1006045-10
Кількість на модель
1
№
2
Назва деталі
Важіль натяжного пристрою
Заводський номер
412-1006052-10
Кількість на модель
1
№
3
Назва деталі
Ось зірочки
Заводський номер
412-1006053
Кількість на модель
1
№
4
Назва деталі
Заглушка важеля
Заводський номер
412-1006057
Кількість на модель
1
№
5
Назва деталі
Втулка зірочки
Заводський номер
412-1006047
Кількість на модель
1
№
6
Назва деталі
Зірочка натяжного пристрою
Заводський номер
412-1006046-10
Кількість на модель
1
№
7
Назва деталі
Диск
Заводський номер
365143
Кількість на модель
1
№
8
Назва деталі
Кільце діаметром 22 пружинне опорне
Заводський номер
366561
Кількість на модель
1
№
9
Назва деталі
Кільце діаметром 12 пружинне опорне
Заводський номер
366560
Кількість на модель
1
№
10
Назва деталі
Диск
Заводський номер
365144
Кількість на модель
1
№
11
Назва деталі
Вісь важеля
Заводський номер
412-1006056
Кількість на модель
1
№
12
Назва деталі
Болт M10х24
Заводський номер
360129-29
Кількість на модель
1
№
13
Назва деталі
Притискна пластина
Заводський номер
412-1006075-01
Кількість на модель
1
№
14
Назва деталі
Плунжер натяжного пристрою
Заводський номер
412-1006066-01
Кількість на модель
1
№
15
Назва деталі
Пружина натяжного механізму
Заводський номер
412-1006070
Кількість на модель
1
№
16
Назва деталі
Диск
Заводський номер
365145
Кількість на модель
1
№
17
Назва деталі
Заглушка М22х1,5
Заводський номер
367102-29
Кількість на модель
1
№
18
Назва деталі
Ланцюг приводу вала у зборі
Заводський номер
412-1006040-20
Кількість на модель
1
№
19
Назва деталі
Стабілізатор ланцюга
Заводський номер
412-1006078-01
Кількість на модель
1
№
20
Назва деталі
Вісь гальма ланцюга
Заводський номер
412-1006080
Кількість на модель
2
№
21
Назва деталі
Вісь коромисла випускних клапанів у зборі
Заводський номер
412-1007104
Кількість на модель
1
№
22
Назва деталі
Диск
Заводський номер
365156
Кількість на модель
12
№
23
Назва деталі
Мала розпірна втулка коромисла
Заводський номер
412-1007136
Кількість на модель
4
№
24
Назва деталі
Підтискна пружина коромисла
Заводський номер
407-1007130
Кількість на модель
8
№
25
Назва деталі
Важіль клапана у зборі
Заводський номер
412-1007140
Кількість на модель
8
№
26
Назва деталі
Заглушка 10х9
Заводський номер
367017
Кількість на модель
2
№
27
Назва деталі
Розподільний вал
Заводський номер
412-1006015
Кількість на модель
1
№
28
Назва деталі
Штифт 8х10
Заводський номер
361890
Кількість на модель
1
№
29
Назва деталі
Зірочка веденого вала
Заводський номер
412-1006020-10
Кількість на модель
1
№
30
Назва деталі
Пластина кріпильних болтів зірочки
Заводський номер
412-1006023
Кількість на модель
2
№
31
Назва деталі
гвинт
Заводський номер
201417
Кількість на модель
4
№
32
Назва деталі
Гвинт М206х__NT__2__
Заводський номер
222527
Кількість на модель
2
№
33
Назва деталі
Диск
Заводський номер
252134
Кількість на модель
2
№
34
Назва деталі
Опорний фланець вала
Заводський номер
412-1006018
Кількість на модель
1
№
35
Назва деталі
Велика розпірна втулка коромисла
Заводський номер
412-1007134
Кількість на модель
4
№
36
Назва деталі
Коромысло клапана
Заводський номер
412-1007146
Кількість на модель
8
№
37
Назва деталі
Регулювальний гвинт коромисла клапана М8х1
Заводський номер
412-1007122
Кількість на модель
8
№
38
Назва деталі
Контргайка М8х1
Заводський номер
362003-П
Кількість на модель
8
№
39
Назва деталі
Наконечник стрижня
Заводський номер
412-1007017
Кількість на модель
8
№
40
Назва деталі
Сухар клапана
Заводський номер
412-1007028-01
Кількість на модель
16
№
41
Назва деталі
Ущільнювальна шайба тарілки
Заводський номер
412-1007027
Кількість на модель
8
№
42
Назва деталі
Тарілка пружини клапана
Заводський номер
412-1007025
Кількість на модель
8
№
43
Назва деталі
Маслозахисний ковпачок клапана
Заводський номер
412-1007014
Кількість на модель
8
№
44
Назва деталі
Внутрішня пружина клапана
Заводський номер
412-1007021
Кількість на модель
8
№
45
Назва деталі
Зовнішня пружина клапана
Заводський номер
412-1007020
Кількість на модель
8
№
46
Назва деталі
Опорна шайба пружини
Заводський номер
408-1007030
Кількість на модель
8
№
47
Назва деталі
Втулка направляючої клапана
Заводський номер
412-1007033
Кількість на модель
8
№
48
Назва деталі
Вставне сідло впускного клапана
Заводський номер
412-1007082-01
Кількість на модель
4
№
49
Назва деталі
Вставне сідло випускного клапана
Заводський номер
412-1007080
Кількість на модель
4
№
50
Назва деталі
Впускний клапан
Заводський номер
412-1007010-02
Кількість на модель
4
№
51
Назва деталі
Впускний клапан у зборі
Заводський номер
412-1007012-10
Кількість на модель
4
№
52
Назва деталі
Вал коромисла впускних клапанів у зборі
Заводський номер
412-1007100
Кількість на модель
1
№
53
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Розподільний вал у зборі | 412-1006010 | 1 | 1 | |||||
| Втулка направляючої впускного клапана, збільшена на 0,25 мм | 331.1007032-10 | 4 | 4 | |||||
| Втулка направляючої випускного клапана, збільшена на 0, 25 мм | 331.1007033-60 | 4 | 4 | |||||
| Привід розподільного вала (комплект) | 412-1006950 | 1 | 1 | |||||
| Важіль із зірочкою в зборі | 412-1006050-10 | 1 | 1 | |||||
| Вставне сідло впускного клапана, збільшене на 0,6 мм | 412-1007082-БР | 4 | 4 | |||||
| Вставне сідло випускного клапана, збільшене на 0,6 мм | 412-1007080-БР | 4 | 4 | |||||
| 1 | Важіль натяжного пристрою у зборі | 412-1006051-10 | 1 | 1 | 1 | |||
| 2 | Зірочка натяжного механізму в зборі | 412-1006045-10 | 1 | 1 | 2 | |||
| 3 | Важіль натяжного пристрою | 412-1006052-10 | 1 | 1 | 3 | |||
| 4 | Ось зірочки | 412-1006053 | 1 | 1 | 4 | |||
| 5 | Заглушка важеля | 412-1006057 | 1 | 1 | 5 | |||
| 6 | Втулка зірочки | 412-1006047 | 1 | 1 | 6 | |||
| 7 | Зірочка натяжного пристрою | 412-1006046-10 | 1 | 1 | 7 | |||
| 8 | Диск | 365143 | 1 | 1 | 8 | |||
| 9 | Кільце діаметром 22 пружинне опорне | 366561 | 1 | 1 | 9 | |||
| 10 | Кільце діаметром 12 пружинне опорне | 366560 | 1 | 1 | 10 | |||
| 11 | Диск | 365144 | 1 | 1 | 11 | |||
| 12 | Вісь важеля | 412-1006056 | 1 | 1 | 12 | |||
| 13 | Болт M10х24 | 360129-29 | 1 | 1 | 13 | |||
| 14 | Притискна пластина | 412-1006075-01 | 1 | 1 | 14 | |||
| 15 | Плунжер натяжного пристрою | 412-1006066-01 | 1 | 1 | 15 | |||
| 16 | Пружина натяжного механізму | 412-1006070 | 1 | 1 | 16 | |||
| 17 | Диск | 365145 | 1 | 1 | 17 | |||
| 18 | Заглушка М22х1,5 | 367102-29 | 1 | 1 | 18 | |||
| 19 | Ланцюг приводу вала у зборі | 412-1006040-20 | 1 | 1 | 19 | |||
| 20 | Стабілізатор ланцюга | 412-1006078-01 | 1 | 1 | 20 | |||
| 21 | Вісь гальма ланцюга | 412-1006080 | 2 | 2 | 21 | |||
| 22 | Вісь коромисла випускних клапанів у зборі | 412-1007104 | 1 | 1 | 22 | |||
| 23 | Диск | 365156 | 12 | 12 | 23 | |||
| 24 | Мала розпірна втулка коромисла | 412-1007136 | 4 | 4 | 24 | |||
| 25 | Підтискна пружина коромисла | 407-1007130 | 8 | 8 | 25 | |||
| 26 | Важіль клапана у зборі | 412-1007140 | 8 | 8 | 26 | |||
| 27 | Заглушка 10х9 | 367017 | 2 | 2 | 27 | |||
| 28 | Розподільний вал | 412-1006015 | 1 | 1 | 28 | |||
| 29 | Штифт 8х10 | 361890 | 1 | 1 | 29 | |||
| 30 | Зірочка веденого вала | 412-1006020-10 | 1 | 1 | 30 | |||
| 31 | Пластина кріпильних болтів зірочки | 412-1006023 | 2 | 2 | 31 | |||
| 32 | гвинт | 201417 | 4 | 4 | 32 | |||
| 33 | Гвинт М206х__NT__2__ | 222527 | 2 | 2 | 33 | |||
| 34 | Диск | 252134 | 2 | 2 | 34 | |||
| 35 | Опорний фланець вала | 412-1006018 | 1 | 1 | 35 | |||
| 36 | Велика розпірна втулка коромисла | 412-1007134 | 4 | 4 | 36 | |||
| 37 | Коромысло клапана | 412-1007146 | 8 | 8 | 37 | |||
| 38 | Регулювальний гвинт коромисла клапана М8х1 | 412-1007122 | 8 | 8 | 38 | |||
| 39 | Контргайка М8х1 | 362003-П | 8 | 8 | 39 | |||
| 40 | Наконечник стрижня | 412-1007017 | 8 | 8 | 40 | |||
| 41 | Сухар клапана | 412-1007028-01 | 16 | 16 | 41 | |||
| 42 | Ущільнювальна шайба тарілки | 412-1007027 | 8 | 8 | 42 | |||
| 43 | Тарілка пружини клапана | 412-1007025 | 8 | 8 | 43 | |||
| 44 | Маслозахисний ковпачок клапана | 412-1007014 | 8 | 8 | 44 | |||
| 45 | Внутрішня пружина клапана | 412-1007021 | 8 | 8 | 45 | |||
| 46 | Зовнішня пружина клапана | 412-1007020 | 8 | 8 | 46 | |||
| 47 | Опорна шайба пружини | 408-1007030 | 8 | 8 | 47 | |||
| 48 | Втулка направляючої клапана | 412-1007033 | 8 | 8 | 48 | |||
| 49 | Вставне сідло впускного клапана | 412-1007082-01 | 4 | 4 | 49 | |||
| 50 | Вставне сідло випускного клапана | 412-1007080 | 4 | 4 | 50 | |||
| 51 | Впускний клапан | 412-1007010-02 | 4 | 4 | 51 | |||
| 52 | Впускний клапан у зборі | 412-1007012-10 | 4 | 4 | 52 | |||
| 53 | Вал коромисла впускних клапанів у зборі | 412-1007100 | 1 | 1 | 53 |
