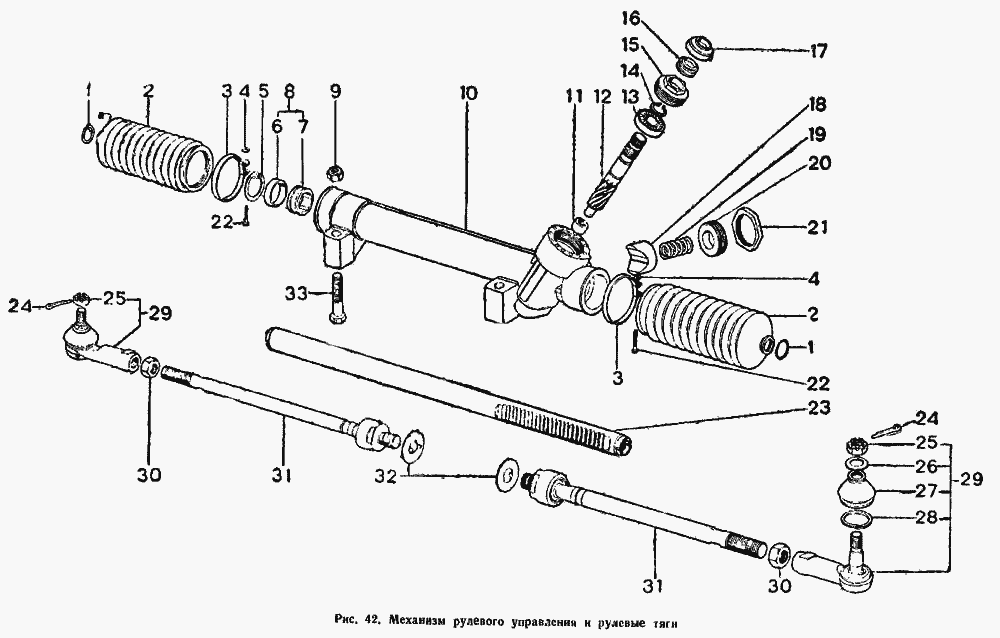

Механізм рульового управління та рульові тяги
100%
Назва деталі
Кільце для кріплення чохла рейки
Заводський номер
ГОСТ 18829-73
Кількість на модель
2
№
Назва деталі
Рульовий механізм
Заводський номер
2126-3401200
Кількість на модель
1
№
Назва деталі
Роликовий підшипник
Заводський номер
604901ЕУС17
Кількість на модель
1
№
Назва деталі
Кільце
Заводський номер
013-017-25-2-2
Кількість на модель
2
№
1
Назва деталі
Чохол для рейки
Заводський номер
2126-3401277
Кількість на модель
2
№
2
Назва деталі
Хомут
Заводський номер
2126-3401285
Кількість на модель
2
№
3
Назва деталі
Гайка М3
Заводський номер
45 9553 1051
Кількість на модель
2
№
4
Назва деталі
Опорне кільце втулки
Заводський номер
2126-3401247
Кількість на модель
1
№
5
Назва деталі
Кільце втулки рейки
Заводський номер
2126-3401243
Кількість на модель
1
№
6
Назва деталі
Втулка рейки
Заводський номер
2126-3401242
Кількість на модель
1
№
7
Назва деталі
Втулка рейки з кільцем
Заводський номер
2126-3401240
Кількість на модель
1
№
8
Назва деталі
Гайка М10х1, 25
Заводський номер
45 9565 1308
Кількість на модель
2
№
9
Назва деталі
Картер
Заводський номер
2126-3401212
Кількість на модель
1
№
10
Назва деталі
Роликовий підшипник шестерні
Заводський номер
2126-3401230
Кількість на модель
1
№
11
Назва деталі
Шестерня
Заводський номер
2126-3401246
Кількість на модель
1
№
12
Назва деталі
Кульковий підшипник шестерні
Заводський номер
202 ГОСТ 8338-75
Кількість на модель
1
№
13
Назва деталі
Опорне кільце шестерні
Заводський номер
2126-3401255
Кількість на модель
1
№
14
Назва деталі
Опорне кільце втулки Гайка підшипника
Заводський номер
2126-3401248
Кількість на модель
1
№
15
Назва деталі
Манжета шестерни
Заводський номер
2126-3401252
Кількість на модель
1
№
16
Назва деталі
Захисний ковпачок
Заводський номер
2126-3401288
Кількість на модель
1
№
17
Назва деталі
Опора рейкн
Заводський номер
2126-3401262
Кількість на модель
1
№
18
Назва деталі
Пружина упору
Заводський номер
2126-3401264
Кількість на модель
1
№
19
Назва деталі
Гайка упору
Заводський номер
2126-3401265
Кількість на модель
1
№
20
Назва деталі
Контргайка упору
Заводський номер
2126-3401267
Кількість на модель
1
№
21
Назва деталі
Вкнт М3Х25
Заводський номер
45 9432 1036
Кількість на модель
2
№
22
Назва деталі
Рейка
Заводський номер
2126-3401244
Кількість на модель
1
№
23
Назва деталі
Шплпнт 2,5х20
Заводський номер
25 8025-29
Кількість на модель
2
№
24
Назва деталі
Гайка М10х1.25
Заводський номер
45 9553 1508
Кількість на модель
2
№
25
Назва деталі
Ущільнювальне кільце
Заводський номер
2126-3414075
Кількість на модель
2
№
26
Назва деталі
Захисний чохол
Заводський номер
2126-3414076
Кількість на модель
2
№
27
Назва деталі
Пружинне кільце
Заводський номер
2126-3414098
Кількість на модель
2
№
28
Назва деталі
Зовнішній наконечник тяги
Заводський номер
2126-3414056
Кількість на модель
2
№
29
Назва деталі
Гайка М 14х1, 5
Заводський номер
45 9553 1062
Кількість на модель
2
№
30
Назва деталі
Наконечник із кульовою тягою
Заводський номер
2126-3414020
Кількість на модель
2
№
31
Назва деталі
Стопорна шайба
Заводський номер
2126-3414042
Кількість на модель
2
№
32
Назва деталі
Болт M1x25, __NT__3__10
Заводський номер
45 9347 1587
Кількість на модель
2
№
33
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Кільце для кріплення чохла рейки | ГОСТ 18829-73 | 2 | 2 | |||||
| Рульовий механізм | 2126-3401200 | 1 | 1 | |||||
| Роликовий підшипник | 604901ЕУС17 | 1 | 1 | |||||
| 1 | Кільце | 013-017-25-2-2 | 2 | 2 | 1 | |||
| 2 | Чохол для рейки | 2126-3401277 | 2 | 2 | 2 | |||
| 3 | Хомут | 2126-3401285 | 2 | 2 | 3 | |||
| 4 | Гайка М3 | 45 9553 1051 | 2 | 2 | 4 | |||
| 5 | Опорне кільце втулки | 2126-3401247 | 1 | 1 | 5 | |||
| 6 | Кільце втулки рейки | 2126-3401243 | 1 | 1 | 6 | |||
| 7 | Втулка рейки | 2126-3401242 | 1 | 1 | 7 | |||
| 8 | Втулка рейки з кільцем | 2126-3401240 | 1 | 1 | 8 | |||
| 9 | Гайка М10х1, 25 | 45 9565 1308 | 2 | 2 | 9 | |||
| 10 | Картер | 2126-3401212 | 1 | 1 | 10 | |||
| 11 | Роликовий підшипник шестерні | 2126-3401230 | 1 | 1 | 11 | |||
| 12 | Шестерня | 2126-3401246 | 1 | 1 | 12 | |||
| 13 | Кульковий підшипник шестерні | 202 ГОСТ 8338-75 | 1 | 1 | 13 | |||
| 14 | Опорне кільце шестерні | 2126-3401255 | 1 | 1 | 14 | |||
| 15 | Опорне кільце втулки Гайка підшипника | 2126-3401248 | 1 | 1 | 15 | |||
| 16 | Манжета шестерни | 2126-3401252 | 1 | 1 | 16 | |||
| 17 | Захисний ковпачок | 2126-3401288 | 1 | 1 | 17 | |||
| 18 | Опора рейкн | 2126-3401262 | 1 | 1 | 18 | |||
| 19 | Пружина упору | 2126-3401264 | 1 | 1 | 19 | |||
| 20 | Гайка упору | 2126-3401265 | 1 | 1 | 20 | |||
| 21 | Контргайка упору | 2126-3401267 | 1 | 1 | 21 | |||
| 22 | Вкнт М3Х25 | 45 9432 1036 | 2 | 2 | 22 | |||
| 23 | Рейка | 2126-3401244 | 1 | 1 | 23 | |||
| 24 | Шплпнт 2,5х20 | 25 8025-29 | 2 | 2 | 24 | |||
| 25 | Гайка М10х1.25 | 45 9553 1508 | 2 | 2 | 25 | |||
| 26 | Ущільнювальне кільце | 2126-3414075 | 2 | 2 | 26 | |||
| 27 | Захисний чохол | 2126-3414076 | 2 | 2 | 27 | |||
| 28 | Пружинне кільце | 2126-3414098 | 2 | 2 | 28 | |||
| 29 | Зовнішній наконечник тяги | 2126-3414056 | 2 | 2 | 29 | |||
| 30 | Гайка М 14х1, 5 | 45 9553 1062 | 2 | 2 | 30 | |||
| 31 | Наконечник із кульовою тягою | 2126-3414020 | 2 | 2 | 31 | |||
| 32 | Стопорна шайба | 2126-3414042 | 2 | 2 | 32 | |||
| 33 | Болт M1x25, __NT__3__10 | 45 9347 1587 | 2 | 2 | 33 |
