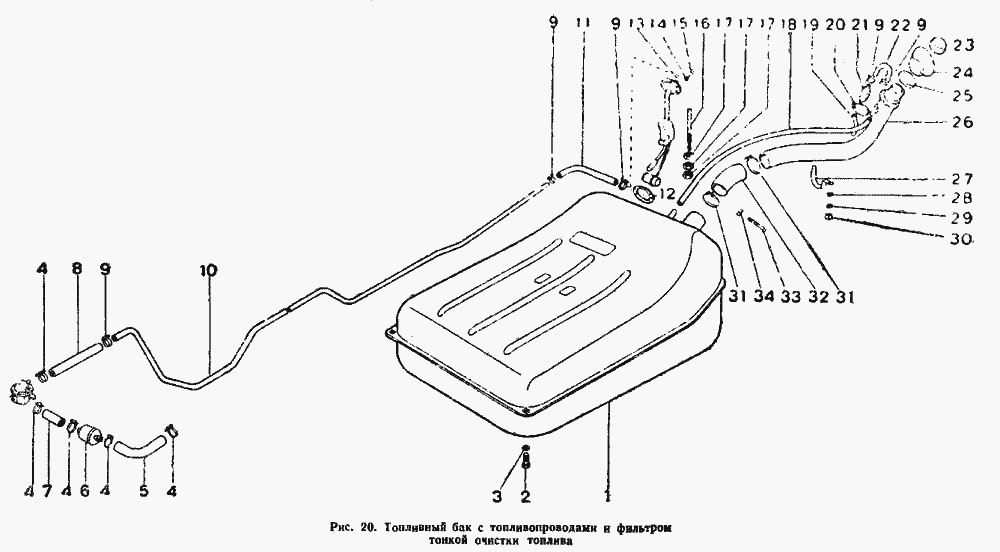

Паливний бак із паливопроводами та фільтром тонкого очищення палива
100%
Назва деталі
Паливний бак у зборі
Заводський номер
2126-1101010
Кількість на модель
1
№
Назва деталі
Паливний бак
Заводський номер
2126-1101012
Кількість на модель
1
№
1
Назва деталі
гвинт
Заводський номер
201458-29
Кількість на модель
2
№
2
Назва деталі
Пружинна шайба
Заводський номер
252135-29
Кількість на модель
2
№
3
Назва деталі
Хомут діаметром 15 у зборі
Заводський номер
367299
Кількість на модель
3
№
4
Назва деталі
Шланг, що підводить паливо до карбюратора
Заводський номер
2140-1104152
Кількість на модель
1
№
5
Назва деталі
Шланг, що підводить паливо до карбюратора
Заводський номер
2141-1117010
Кількість на модель
1
№
6
Назва деталі
Фільтр тонкого очищення в зборі
Заводський номер
2141-1104142
Кількість на модель
1
№
7
Назва деталі
Трубка подачі до паливного насоса
Заводський номер
412-1104084-Б
Кількість на модель
1
№
8
Назва деталі
Хомут
Заводський номер
854892
Кількість на модель
6
№
9
Назва деталі
Паливопровід
Заводський номер
2126-1104012
Кількість на модель
1
№
10
Назва деталі
Трубка
Заводський номер
2126-1104058
Кількість на модель
1
№
11
Назва деталі
Прокладка
Заводський номер
2126-1104019
Кількість на модель
1
№
12
Назва деталі
Датчик рівня палива
Заводський номер
ИЖБМ1-3827010
Кількість на модель
1
№
13
Назва деталі
Диск
Заводський номер
365028-29
Кількість на модель
5
№
14
Назва деталі
Гвинт
Заводський номер
220077-29
Кількість на модель
5
№
15
Назва деталі
Тяга
Заводський номер
2126-1101106
Кількість на модель
1
№
16
Назва деталі
Гайка
Заводський номер
250512-29
Кількість на модель
3
№
17
Назва деталі
Шланг
Заводський номер
2126-1101081
Кількість на модель
1
№
18
Назва деталі
Трубка
Заводський номер
2126 1101084
Кількість на модель
1
№
19
Назва деталі
Хомут
Заводський номер
854898
Кількість на модель
1
№
20
Назва деталі
Двоходовий клапан
Заводський номер
2126-1103200
Кількість на модель
1
№
21
Назва деталі
Трубка
Заводський номер
2126-1101082
Кількість на модель
1
№
22
Назва деталі
Пробка паливного бака
Заводський номер
2126-1103010-10
Кількість на модель
1
№
23
Назва деталі
Ущільнювач
Заводський номер
2126-1101086
Кількість на модель
1
№
24
Назва деталі
Ущільнювач
Заводський номер
2126-1101087
Кількість на модель
1
№
25
Назва деталі
Наливна труба бака у зборі
Заводський номер
2126-1101060
Кількість на модель
1
№
26
Назва деталі
Хомут
Заводський номер
2126-1101096
Кількість на модель
1
№
27
Назва деталі
Шайба 6 збільшена
Заводський номер
252037-29
Кількість на модель
1
№
28
Назва деталі
Пружинна шайба
Заводський номер
252134-29
Кількість на модель
1
№
29
Назва деталі
Гайка М6
Заводський номер
250508-29
Кількість на модель
1
№
30
Назва деталі
Хомут
Заводський номер
2126 1101171
Кількість на модель
2
№
31
Назва деталі
Муфта
Заводський номер
2126-1101070
Кількість на модель
1
№
32
Назва деталі
Гвинт М305х__NT__2__
Заводський номер
220086-29
Кількість на модель
2
№
33
Назва деталі
Квадратна гайка (d=M, S=)
Заводський номер
362016-29
Кількість на модель
2
№
34
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Паливний бак у зборі | 2126-1101010 | 1 | 1 | |||||
| 1 | Паливний бак | 2126-1101012 | 1 | 1 | 1 | |||
| 2 | гвинт | 201458-29 | 2 | 2 | 2 | |||
| 3 | Пружинна шайба | 252135-29 | 2 | 2 | 3 | |||
| 4 | Хомут діаметром 15 у зборі | 367299 | 3 | 3 | 4 | |||
| 5 | Шланг, що підводить паливо до карбюратора | 2140-1104152 | 1 | 1 | 5 | |||
| 6 | Шланг, що підводить паливо до карбюратора | 2141-1117010 | 1 | 1 | 6 | |||
| 7 | Фільтр тонкого очищення в зборі | 2141-1104142 | 1 | 1 | 7 | |||
| 8 | Трубка подачі до паливного насоса | 412-1104084-Б | 1 | 1 | 8 | |||
| 9 | Хомут | 854892 | 6 | 6 | 9 | |||
| 10 | Паливопровід | 2126-1104012 | 1 | 1 | 10 | |||
| 11 | Трубка | 2126-1104058 | 1 | 1 | 11 | |||
| 12 | Прокладка | 2126-1104019 | 1 | 1 | 12 | |||
| 13 | Датчик рівня палива | ИЖБМ1-3827010 | 1 | 1 | 13 | |||
| 14 | Диск | 365028-29 | 5 | 5 | 14 | |||
| 15 | Гвинт | 220077-29 | 5 | 5 | 15 | |||
| 16 | Тяга | 2126-1101106 | 1 | 1 | 16 | |||
| 17 | Гайка | 250512-29 | 3 | 3 | 17 | |||
| 18 | Шланг | 2126-1101081 | 1 | 1 | 18 | |||
| 19 | Трубка | 2126 1101084 | 1 | 1 | 19 | |||
| 20 | Хомут | 854898 | 1 | 1 | 20 | |||
| 21 | Двоходовий клапан | 2126-1103200 | 1 | 1 | 21 | |||
| 22 | Трубка | 2126-1101082 | 1 | 1 | 22 | |||
| 23 | Пробка паливного бака | 2126-1103010-10 | 1 | 1 | 23 | |||
| 24 | Ущільнювач | 2126-1101086 | 1 | 1 | 24 | |||
| 25 | Ущільнювач | 2126-1101087 | 1 | 1 | 25 | |||
| 26 | Наливна труба бака у зборі | 2126-1101060 | 1 | 1 | 26 | |||
| 27 | Хомут | 2126-1101096 | 1 | 1 | 27 | |||
| 28 | Шайба 6 збільшена | 252037-29 | 1 | 1 | 28 | |||
| 29 | Пружинна шайба | 252134-29 | 1 | 1 | 29 | |||
| 30 | Гайка М6 | 250508-29 | 1 | 1 | 30 | |||
| 31 | Хомут | 2126 1101171 | 2 | 2 | 31 | |||
| 32 | Муфта | 2126-1101070 | 1 | 1 | 32 | |||
| 33 | Гвинт М305х__NT__2__ | 220086-29 | 2 | 2 | 33 | |||
| 34 | Квадратна гайка (d=M, S=) | 362016-29 | 2 | 2 | 34 |
