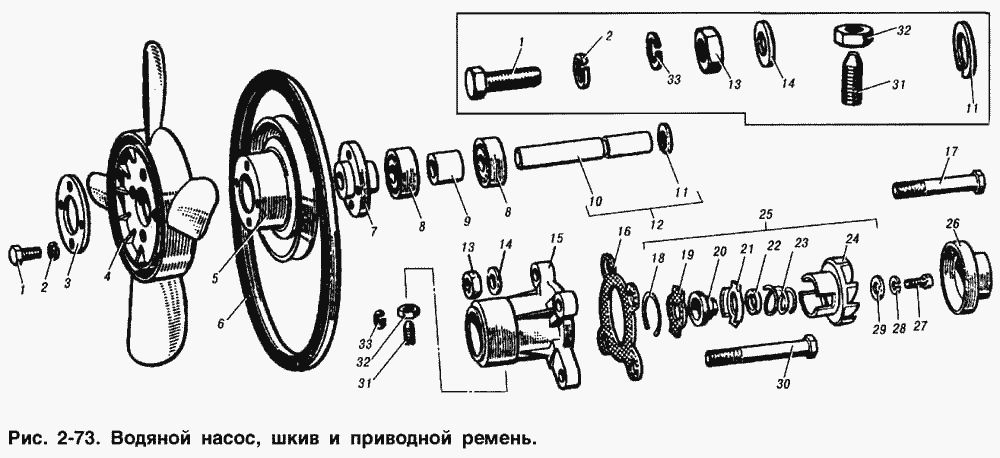

Водяний насос, шків і приводний ремінь
100%
Назва деталі
Підшипник насоса
Заводський номер
6-180603-КС23Ш
Кількість на модель
2
№
Назва деталі
Болт M6х20
Заводський номер
201420-29
Кількість на модель
4
№
1
Назва деталі
Пружинна шайба
Заводський номер
252134-29
Кількість на модель
4
№
2
Назва деталі
Опорна накладка
Заводський номер
412-1308018-11
Кількість на модель
1
№
3
Назва деталі
Вентилятор
Заводський номер
412-1308010-Б
Кількість на модель
1
№
4
Назва деталі
Шків вентилятора
Заводський номер
412-1308026-01
Кількість на модель
1
№
5
Назва деталі
Ремінь вентилятора
Заводський номер
412-1308020
Кількість на модель
1
№
6
Назва деталі
Пастка з блоком
Заводський номер
412-1307024
Кількість на модель
1
№
7
Назва деталі
Підшипник насоса
Заводський номер
412-1307080-03
Кількість на модель
2
№
8
Назва деталі
Розпірна втулка підшипника
Заводський номер
412-1307026-30
Кількість на модель
1
№
9
Назва деталі
Валик водяного насоса
Заводський номер
412-1307023-40
Кількість на модель
1
№
10
Назва деталі
Стопорне кільце підшипника
Заводський номер
401-1307029
Кількість на модель
1
№
11
Назва деталі
Підшипник насоса (взаємозамінний з 6-180603КС9Ш, 412-1307080-03, 6-180603КС23Ш)
Заводський номер
412-1307022-40
Кількість на модель
1
№
12
Назва деталі
Гайка MxH
Заводський номер
250511-29
Кількість на модель
4
№
13
Назва деталі
Диск
Заводський номер
252005-29
Кількість на модель
3
№
14
Назва деталі
Корпус водяного насоса в зборі
Заводський номер
412-1307014-40
Кількість на модель
1
№
15
Назва деталі
Прокладка насоса
Заводський номер
412-1307048
Кількість на модель
1
№
16
Назва деталі
Болт M8x1x95
Заводський номер
200304-29
Кількість на модель
3
№
17
Назва деталі
Стопорне кільце сальника
Заводський номер
401-1307042-01
Кількість на модель
1
№
18
Назва деталі
Ущільнювальна шайба сальника
Заводський номер
412-1307041-10
Кількість на модель
1
№
19
Назва деталі
Манжета сальника
Заводський номер
401-1307038-02
Кількість на модель
1
№
20
Назва деталі
Обойма пружини сальника
Заводський номер
401-1307052-11
Кількість на модель
1
№
21
Назва деталі
Манжета сальника
Заводський номер
401-1307051-11
Кількість на модель
1
№
22
Назва деталі
Пружина ущільнювача
Заводський номер
401-1307034-11
Кількість на модель
1
№
23
Назва деталі
Крильчатка водяного насоса
Заводський номер
412-1307032-22
Кількість на модель
1
№
24
Назва деталі
Крильчатка в зборі з сальником
Заводський номер
412-1307030
Кількість на модель
1
№
25
Назва деталі
Направляюча втулка
Заводський номер
412-1307142
Кількість на модель
1
№
26
Назва деталі
Болт M8х12
Заводський номер
201452-29
Кількість на модель
1
№
27
Назва деталі
Пружинна шайба
Заводський номер
252155-29
Кількість на модель
1
№
28
Назва деталі
Диск
Заводський номер
365010-29
Кількість на модель
1
№
29
Назва деталі
Болт M8x1x105
Заводський номер
360127-29
Кількість на модель
1
№
30
Назва деталі
Гвинт М6х20 стопорний
Заводський номер
364026-29
Кількість на модель
1
№
31
Назва деталі
Гайка М6
Заводський номер
250508-29
Кількість на модель
1
№
32
Назва деталі
Пружинна шайба
Заводський номер
252135-29
Кількість на модель
1
№
33
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Підшипник насоса | 6-180603-КС23Ш | 2 | 2 | |||||
| 1 | Болт M6х20 | 201420-29 | 4 | 4 | 1 | |||
| 2 | Пружинна шайба | 252134-29 | 4 | 4 | 2 | |||
| 3 | Опорна накладка | 412-1308018-11 | 1 | 1 | 3 | |||
| 4 | Вентилятор | 412-1308010-Б | 1 | 1 | 4 | |||
| 5 | Шків вентилятора | 412-1308026-01 | 1 | 1 | 5 | |||
| 6 | Ремінь вентилятора | 412-1308020 | 1 | 1 | 6 | |||
| 7 | Пастка з блоком | 412-1307024 | 1 | 1 | 7 | |||
| 8 | Підшипник насоса | 412-1307080-03 | 2 | 2 | 8 | |||
| 9 | Розпірна втулка підшипника | 412-1307026-30 | 1 | 1 | 9 | |||
| 10 | Валик водяного насоса | 412-1307023-40 | 1 | 1 | 10 | |||
| 11 | Стопорне кільце підшипника | 401-1307029 | 1 | 1 | 11 | |||
| 12 | Підшипник насоса (взаємозамінний з 6-180603КС9Ш, 412-1307080-03, 6-180603КС23Ш) | 412-1307022-40 | 1 | 1 | 12 | |||
| 13 | Гайка MxH | 250511-29 | 4 | 4 | 13 | |||
| 14 | Диск | 252005-29 | 3 | 3 | 14 | |||
| 15 | Корпус водяного насоса в зборі | 412-1307014-40 | 1 | 1 | 15 | |||
| 16 | Прокладка насоса | 412-1307048 | 1 | 1 | 16 | |||
| 17 | Болт M8x1x95 | 200304-29 | 3 | 3 | 17 | |||
| 18 | Стопорне кільце сальника | 401-1307042-01 | 1 | 1 | 18 | |||
| 19 | Ущільнювальна шайба сальника | 412-1307041-10 | 1 | 1 | 19 | |||
| 20 | Манжета сальника | 401-1307038-02 | 1 | 1 | 20 | |||
| 21 | Обойма пружини сальника | 401-1307052-11 | 1 | 1 | 21 | |||
| 22 | Манжета сальника | 401-1307051-11 | 1 | 1 | 22 | |||
| 23 | Пружина ущільнювача | 401-1307034-11 | 1 | 1 | 23 | |||
| 24 | Крильчатка водяного насоса | 412-1307032-22 | 1 | 1 | 24 | |||
| 25 | Крильчатка в зборі з сальником | 412-1307030 | 1 | 1 | 25 | |||
| 26 | Направляюча втулка | 412-1307142 | 1 | 1 | 26 | |||
| 27 | Болт M8х12 | 201452-29 | 1 | 1 | 27 | |||
| 28 | Пружинна шайба | 252155-29 | 1 | 1 | 28 | |||
| 29 | Диск | 365010-29 | 1 | 1 | 29 | |||
| 30 | Болт M8x1x105 | 360127-29 | 1 | 1 | 30 | |||
| 31 | Гвинт М6х20 стопорний | 364026-29 | 1 | 1 | 31 | |||
| 32 | Гайка М6 | 250508-29 | 1 | 1 | 32 | |||
| 33 | Пружинна шайба | 252135-29 | 1 | 1 | 33 |
