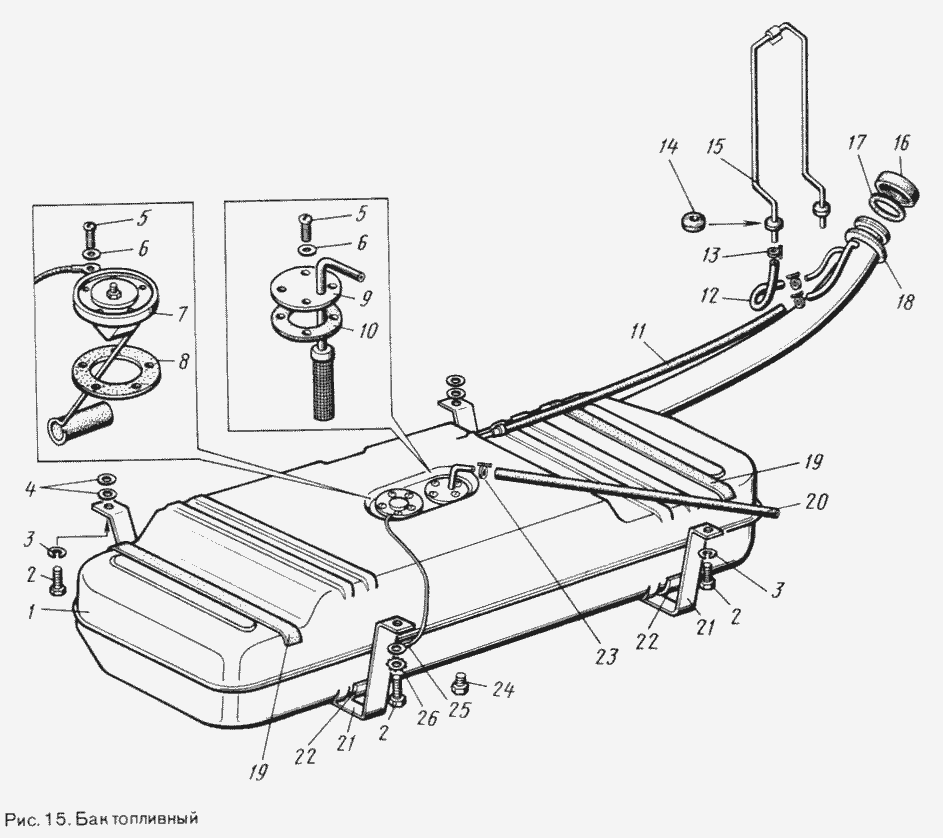

Паливний бак
100%
Назва деталі
Заглушка в зборі
Заводський номер
969М-1103010-01
Кількість на модель
1
№
Назва деталі
Заглушка в зборі
Заводський номер
968А-1103010-01
Кількість на модель
№
Назва деталі
Прокладка (пробки 968А-1103010-01) (використовується для ремонту)
Заводський номер
968-1103075
Кількість на модель
№
Назва деталі
Паливний бак у зборі (для моделі 969М — використовується для ремонту) (встановлювався з 11.87 по 01.91 рр. Трубка вирівнювання тиску повітря в баку приварюється до верхньої частини бака)
Заводський номер
969М-1101010-10
Кількість на модель
№
Назва деталі
Паливний бак у зборі (використовується для ремонту) (встановлювався з 11.87 р. у комплекті з пробкою 968А-1103010-01, що має отвір-сапун; з 11.87 р. ця пробка замінена на 969М-1103010-01)
Заводський номер
969М-1101010
Кількість на модель
№
Назва деталі
Паливний бак у зборі (встановлюється з 01.91 р. Трубка вирівнювання тиску повітря в баку приварюється до верхнього кінця паливної труби)
Заводський номер
969М-1101010-20
Кількість на модель
1
№
Назва деталі
Паливний бак
Заводський номер
Топливный бак
Кількість на модель
1
№
1
Назва деталі
Болт M8-6gх25
Заводський номер
45 9346 9524
Кількість на модель
4
№
2
Назва деталі
Диск
Заводський номер
45 9816 6046
Кількість на модель
3
№
3
Назва деталі
Диск
Заводський номер
45 9811 9256
Кількість на модель
6
№
4
Назва деталі
Гвинт М126-6gх__NT__2__
Заводський номер
45 9432 9080
Кількість на модель
9
№
5
Назва деталі
Диск 5, 5
Заводський номер
45 9961 6515
Кількість на модель
9
№
6
Назва деталі
Датчик рівня бензину БМ136-Д
Заводський номер
45 7382 4396
Кількість на модель
1
№
7
Назва деталі
Прокладка датчика рівня бензину
Заводський номер
965-3806026-А
Кількість на модель
1
№
8
Назва деталі
Приймальна трубка у зборі
Заводський номер
969-1104012
Кількість на модель
1
№
9
Назва деталі
Прокладка фланця вхідної трубки бензобака
Заводський номер
965-1104036-Б
Кількість на модель
1
№
10
Назва деталі
Шланг (трубка 5С 12х2 III Н50 ГОСТ 5496-78, L=0,4 м)
Заводський номер
969-1101078
Кількість на модель
1
№
11
Назва деталі
Повітряний перепускний шланг (трубка 4П 6,3х2 ГОСТ 5496-78, L=0,2 м)
Заводський номер
969М-1101162-10
Кількість на модель
1
№
12
Назва деталі
Хомут у зборі
Заводський номер
969М-1104100
Кількість на модель
2
№
13
Назва деталі
Втулка
Заводський номер
965-1108116
Кількість на модель
2
№
14
Назва деталі
Перепускна трубка
Заводський номер
969М-1101074
Кількість на модель
1
№
15
Назва деталі
Корпус пробки
Заводський номер
969М-1103020-10
Кількість на модель
1
№
16
Назва деталі
Прокладка
Заводський номер
969М-1103075
Кількість на модель
1
№
17
Назва деталі
Манжета
Заводський номер
969-1101152
Кількість на модель
1
№
18
Назва деталі
Прокладка
Заводський номер
969-1101107
Кількість на модель
2
№
19
Назва деталі
Шланг паливопроводу (рукав 6х14,5-2,5 ГОСТ 10362-76, L=0,2 м)
Заводський номер
969-1104098
Кількість на модель
1
№
20
Назва деталі
Хомут кріплення паливного бака у зборі
Заводський номер
969-1101110
Кількість на модель
2
№
21
Назва деталі
Прокладка хомута
Заводський номер
969-11011123
Кількість на модель
2
№
22
Назва деталі
Хомут
Заводський номер
45 9871 0531
Кількість на модель
3
№
23
Назва деталі
Пробка КГ 1/4"
Заводський номер
45 9932 9302
Кількість на модель
1
№
24
Назва деталі
Провід від датчика до «маси»
Заводський номер
969-3724070
Кількість на модель
1
№
25
Назва деталі
Диск
Заводський номер
45 9816 1455
Кількість на модель
1
№
26
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Заглушка в зборі | 969М-1103010-01 | 1 | 1 | |||||
| Заглушка в зборі | 968А-1103010-01 | |||||||
| Прокладка (пробки 968А-1103010-01) (використовується для ремонту) | 968-1103075 | |||||||
| Паливний бак у зборі (для моделі 969М — використовується для ремонту) (встановлювався з 11.87 по 01.91 рр. Трубка вирівнювання тиску повітря в баку приварюється до верхньої частини бака) | 969М-1101010-10 | |||||||
| Паливний бак у зборі (використовується для ремонту) (встановлювався з 11.87 р. у комплекті з пробкою 968А-1103010-01, що має отвір-сапун; з 11.87 р. ця пробка замінена на 969М-1103010-01) | 969М-1101010 | |||||||
| Паливний бак у зборі (встановлюється з 01.91 р. Трубка вирівнювання тиску повітря в баку приварюється до верхнього кінця паливної труби) | 969М-1101010-20 | 1 | 1 | |||||
| 1 | Паливний бак | Топливный бак | 1 | 1 | 1 | |||
| 2 | Болт M8-6gх25 | 45 9346 9524 | 4 | 4 | 2 | |||
| 3 | Диск | 45 9816 6046 | 3 | 3 | 3 | |||
| 4 | Диск | 45 9811 9256 | 6 | 6 | 4 | |||
| 5 | Гвинт М126-6gх__NT__2__ | 45 9432 9080 | 9 | 9 | 5 | |||
| 6 | Диск 5, 5 | 45 9961 6515 | 9 | 9 | 6 | |||
| 7 | Датчик рівня бензину БМ136-Д | 45 7382 4396 | 1 | 1 | 7 | |||
| 8 | Прокладка датчика рівня бензину | 965-3806026-А | 1 | 1 | 8 | |||
| 9 | Приймальна трубка у зборі | 969-1104012 | 1 | 1 | 9 | |||
| 10 | Прокладка фланця вхідної трубки бензобака | 965-1104036-Б | 1 | 1 | 10 | |||
| 11 | Шланг (трубка 5С 12х2 III Н50 ГОСТ 5496-78, L=0,4 м) | 969-1101078 | 1 | 1 | 11 | |||
| 12 | Повітряний перепускний шланг (трубка 4П 6,3х2 ГОСТ 5496-78, L=0,2 м) | 969М-1101162-10 | 1 | 1 | 12 | |||
| 13 | Хомут у зборі | 969М-1104100 | 2 | 2 | 13 | |||
| 14 | Втулка | 965-1108116 | 2 | 2 | 14 | |||
| 15 | Перепускна трубка | 969М-1101074 | 1 | 1 | 15 | |||
| 16 | Корпус пробки | 969М-1103020-10 | 1 | 1 | 16 | |||
| 17 | Прокладка | 969М-1103075 | 1 | 1 | 17 | |||
| 18 | Манжета | 969-1101152 | 1 | 1 | 18 | |||
| 19 | Прокладка | 969-1101107 | 2 | 2 | 19 | |||
| 20 | Шланг паливопроводу (рукав 6х14,5-2,5 ГОСТ 10362-76, L=0,2 м) | 969-1104098 | 1 | 1 | 20 | |||
| 21 | Хомут кріплення паливного бака у зборі | 969-1101110 | 2 | 2 | 21 | |||
| 22 | Прокладка хомута | 969-11011123 | 2 | 2 | 22 | |||
| 23 | Хомут | 45 9871 0531 | 3 | 3 | 23 | |||
| 24 | Пробка КГ 1/4" | 45 9932 9302 | 1 | 1 | 24 | |||
| 25 | Провід від датчика до «маси» | 969-3724070 | 1 | 1 | 25 | |||
| 26 | Диск | 45 9816 1455 | 1 | 1 | 26 |
