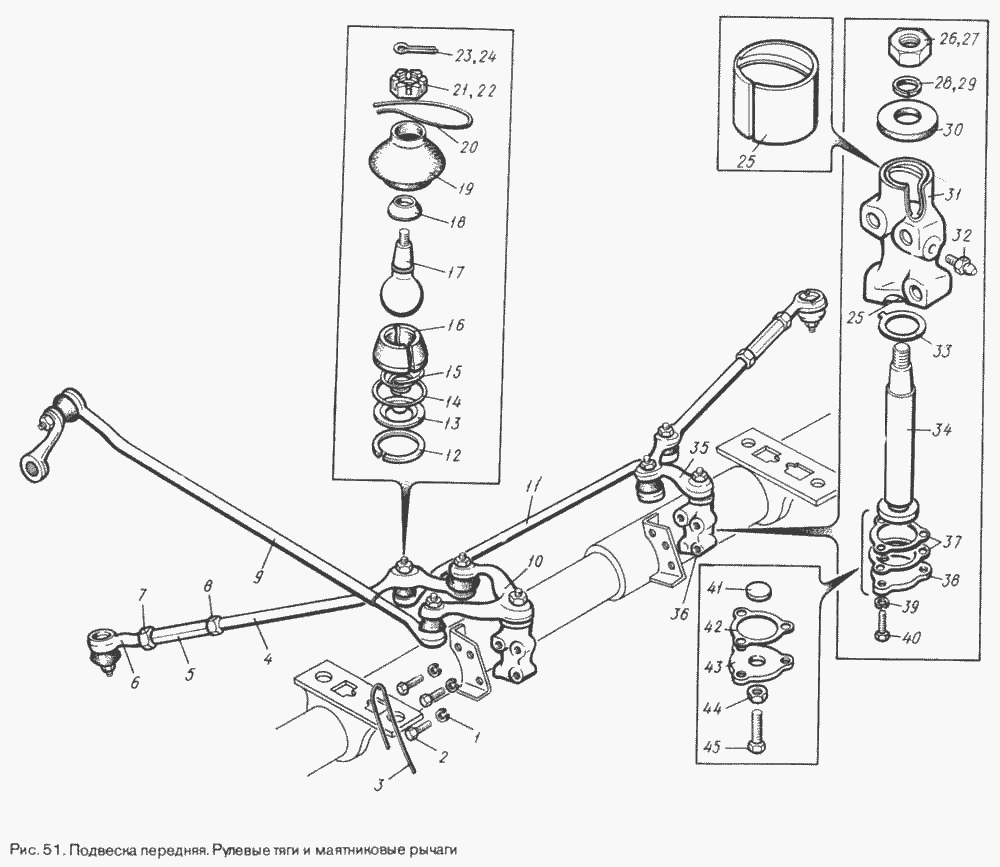

Рульові тяги та маятникові важелі
100%
Назва деталі
Кронштейн маятникового важеля у зборі з втулками
Заводський номер
969-3414090
Кількість на модель
2
№
Назва деталі
Зовнішній наконечник бічної тяги у зборі
Заводський номер
969-3003056-11
Кількість на модель
2
№
Назва деталі
Бічна тяга в зборі
Заводський номер
969-3003052-02
Кількість на модель
2
№
Назва деталі
Бічна тяга в зборі
Заводський номер
969-3003054-11
Кількість на модель
2
№
Назва деталі
Тяга поперечная
Заводський номер
969-3003010-01
Кількість на модель
1
№
Назва деталі
Поздовжня тяга в зборі
Заводський номер
969М-3414010
Кількість на модель
1
№
Назва деталі
Диск 12OT
Заводський номер
45 9816 6068
Кількість на модель
6
№
1
Назва деталі
Болт M3х12-6g
Заводський номер
45 9336 9589
Кількість на модель
2
№
2
Назва деталі
Шплінт 1,6х275
Заводський номер
45 9871 9372
Кількість на модель
2
№
3
Назва деталі
Бічна тяга рульової трапеції з наконечником у зборі
Заводський номер
969-3003055-20
Кількість на модель
2
№
4
Назва деталі
Регулювальна труба бічної тяги
Заводський номер
969-3003072-10
Кількість на модель
2
№
5
Назва деталі
Зовнішній наконечник бічної тяги
Заводський номер
969-300 3062-20
Кількість на модель
2
№
6
Назва деталі
Гайка М14х1,5-6Н
Заводський номер
45 9553 9262
Кількість на модель
4
№
7
Назва деталі
Гайка М14х1,5L-6Н
Заводський номер
45 9961 4509
Кількість на модель
2
№
8
Назва деталі
Поздовжня тяга в зборі
Заводський номер
969М-3414013
Кількість на модель
1
№
9
Назва деталі
Лівий маятниковий важіль рульової трапеції
Заводський номер
969-3003083
Кількість на модель
1
№
10
Назва деталі
Поперечна тяга з наконечниками у зборі
Заводський номер
969-3003011-10
Кількість на модель
1
№
11
Назва деталі
Опорне кільце
Заводський номер
969-3003073-10
Кількість на модель
8
№
12
Назва деталі
Опорна шайба пружини кульового пальця
Заводський номер
2101-3003068
Кількість на модель
8
№
13
Назва деталі
Кільце ГОСТ
Заводський номер
969М-3003078
Кількість на модель
8
№
14
Назва деталі
Пружина вкладиша кульового пальця
Заводський номер
2101-3003069
Кількість на модель
8
№
15
Назва деталі
Вкладиш кульового пальця
Заводський номер
2101-3003066
Кількість на модель
8
№
16
Назва деталі
Кульовий пальці (з 02.90 р. виготовляється з різьбленням під гайку 45 9553 9510, а раніше — під гайку 45 9951 4036)
Заводський номер
969-3003065-10
Кількість на модель
8
№
17
Назва деталі
Захисна шайба
Заводський номер
969-3003074
Кількість на модель
8
№
18
Назва деталі
Захисний чохол для наконечника рульової тяги
Заводський номер
969-3003076
Кількість на модель
8
№
19
Назва деталі
Шплінт 1,2х150
Заводський номер
45 9871 9337
Кількість на модель
8
№
20
Назва деталі
Гайка М12х1,25-6Н (з 02.90 г.)
Заводський номер
45 9553 9510
Кількість на модель
8
№
21
Назва деталі
Гайка М10х6Н (за 02.90 р.)
Заводський номер
45 9951 4036
Кількість на модель
8
№
22
Назва деталі
Шплінт 3,2х25 (з 02.90 г.)
Заводський номер
45 9871 9051
Кількість на модель
8
№
23
Назва деталі
Шплінт
Заводський номер
45 9871 9049
Кількість на модель
8
№
24
Назва деталі
Втулка кронштейна осі маятникового важеля
Заводський номер
969-3414093
Кількість на модель
4
№
25
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
45 9553 9264
Кількість на модель
2
№
26
Назва деталі
Диск 16OT
Заводський номер
45 9816 6070
Кількість на модель
2
№
28
Назва деталі
Шайба 14 ОТ (за 04.89 р.)
Заводський номер
45 9816 6069
Кількість на модель
2
№
29
Назва деталі
Захисний кожух маятникового важеля
Заводський номер
969-3003099
Кількість на модель
2
№
30
Назва деталі
Кронштейн маятникового важеля
Заводський номер
969-3414092
Кількість на модель
2
№
31
Назва деталі
Маслянка 1.1.У1 ГОСТ 19853-74
Заводський номер
45 9167 4010
Кількість на модель
2
№
32
Назва деталі
Опорна шайба осі маятникового важеля
Заводський номер
969-3414094
Кількість на модель
2
№
33
Назва деталі
Вісь маятникового важеля (з 04.89 р. виготовляється з різьбленням під гайку 45 9553 9264, а раніше — під гайку 45 9553 9262)
Заводський номер
969-3414089
Кількість на модель
2
№
34
Назва деталі
Правий маятниковий рульовий важіль трапеції
Заводський номер
969-3003084
Кількість на модель
1
№
35
Назва деталі
Кронштейн маятникового важеля у зборі
Заводський номер
969-3414082
Кількість на модель
2
№
36
Назва деталі
Регулювальна прокладка, товщина 0,1 мм (кількість деталей від 0 до 6)
Заводський номер
969-3414086
Кількість на модель
6
№
37
Назва деталі
Регулювальна прокладка, товщина 0,15 мм (кількість деталей від 0 до 6)
Заводський номер
969-3414087
Кількість на модель
6
№
37
Назва деталі
Кришка кронштейна маятникового важеля
Заводський номер
969-3414098
Кількість на модель
2
№
38
Назва деталі
Диск 6T
Заводський номер
45 9816 6045
Кількість на модель
6
№
39
Назва деталі
Болт M6-6gх16
Заводський номер
45 9346 9504
Кількість на модель
6
№
40
Назва деталі
Опорна шайба (ця деталь може використовуватися в комплекті замість деталей 969-3414086, 969-3414087, 969-3414098)
Заводський номер
969М-3414102
Кількість на модель
2
№
41
Назва деталі
Прокладка (ця деталь може використовуватися в комплекті замість деталей 969-3414086, 969-3414087, 969-3414098)
Заводський номер
969М-3414095
Кількість на модель
2
№
42
Назва деталі
Кришка кронштейна маятникового важеля у зборі (ця деталь може використовуватися в комплекті замість деталей 969-3414086, 969-3414087, 969-3414098)
Заводський номер
969М-3414097
Кількість на модель
2
№
43
Назва деталі
Гайка М12х1,25-6Н
Заводський номер
45 9553 9260
Кількість на модель
2
№
44
Назва деталі
Регулювальний болт (ця деталь може використовуватися в комплекті замість деталей 969-3414086, 969-3414087, 969-3414098)
Заводський номер
969М-3414100
Кількість на модель
2
№
45
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Кронштейн маятникового важеля у зборі з втулками | 969-3414090 | 2 | 2 | |||||
| Зовнішній наконечник бічної тяги у зборі | 969-3003056-11 | 2 | 2 | |||||
| Бічна тяга в зборі | 969-3003052-02 | 2 | 2 | |||||
| Бічна тяга в зборі | 969-3003054-11 | 2 | 2 | |||||
| Тяга поперечная | 969-3003010-01 | 1 | 1 | |||||
| Поздовжня тяга в зборі | 969М-3414010 | 1 | 1 | |||||
| 1 | Диск 12OT | 45 9816 6068 | 6 | 6 | 1 | |||
| 2 | Болт M3х12-6g | 45 9336 9589 | 2 | 2 | 2 | |||
| 3 | Шплінт 1,6х275 | 45 9871 9372 | 2 | 2 | 3 | |||
| 4 | Бічна тяга рульової трапеції з наконечником у зборі | 969-3003055-20 | 2 | 2 | 4 | |||
| 5 | Регулювальна труба бічної тяги | 969-3003072-10 | 2 | 2 | 5 | |||
| 6 | Зовнішній наконечник бічної тяги | 969-300 3062-20 | 2 | 2 | 6 | |||
| 7 | Гайка М14х1,5-6Н | 45 9553 9262 | 4 | 4 | 7 | |||
| 8 | Гайка М14х1,5L-6Н | 45 9961 4509 | 2 | 2 | 8 | |||
| 9 | Поздовжня тяга в зборі | 969М-3414013 | 1 | 1 | 9 | |||
| 10 | Лівий маятниковий важіль рульової трапеції | 969-3003083 | 1 | 1 | 10 | |||
| 11 | Поперечна тяга з наконечниками у зборі | 969-3003011-10 | 1 | 1 | 11 | |||
| 12 | Опорне кільце | 969-3003073-10 | 8 | 8 | 12 | |||
| 13 | Опорна шайба пружини кульового пальця | 2101-3003068 | 8 | 8 | 13 | |||
| 14 | Кільце ГОСТ | 969М-3003078 | 8 | 8 | 14 | |||
| 15 | Пружина вкладиша кульового пальця | 2101-3003069 | 8 | 8 | 15 | |||
| 16 | Вкладиш кульового пальця | 2101-3003066 | 8 | 8 | 16 | |||
| 17 | Кульовий пальці (з 02.90 р. виготовляється з різьбленням під гайку 45 9553 9510, а раніше — під гайку 45 9951 4036) | 969-3003065-10 | 8 | 8 | 17 | |||
| 18 | Захисна шайба | 969-3003074 | 8 | 8 | 18 | |||
| 19 | Захисний чохол для наконечника рульової тяги | 969-3003076 | 8 | 8 | 19 | |||
| 20 | Шплінт 1,2х150 | 45 9871 9337 | 8 | 8 | 20 | |||
| 21 | Гайка М12х1,25-6Н (з 02.90 г.) | 45 9553 9510 | 8 | 8 | 21 | |||
| 22 | Гайка М10х6Н (за 02.90 р.) | 45 9951 4036 | 8 | 8 | 22 | |||
| 23 | Шплінт 3,2х25 (з 02.90 г.) | 45 9871 9051 | 8 | 8 | 23 | |||
| 24 | Шплінт | 45 9871 9049 | 8 | 8 | 24 | |||
| 25 | Втулка кронштейна осі маятникового важеля | 969-3414093 | 4 | 4 | 25 | |||
| 26 | Гайка М16х1,5-6Н | 45 9553 9264 | 2 | 2 | 26 | |||
| 28 | Диск 16OT | 45 9816 6070 | 2 | 2 | 28 | |||
| 29 | Шайба 14 ОТ (за 04.89 р.) | 45 9816 6069 | 2 | 2 | 29 | |||
| 30 | Захисний кожух маятникового важеля | 969-3003099 | 2 | 2 | 30 | |||
| 31 | Кронштейн маятникового важеля | 969-3414092 | 2 | 2 | 31 | |||
| 32 | Маслянка 1.1.У1 ГОСТ 19853-74 | 45 9167 4010 | 2 | 2 | 32 | |||
| 33 | Опорна шайба осі маятникового важеля | 969-3414094 | 2 | 2 | 33 | |||
| 34 | Вісь маятникового важеля (з 04.89 р. виготовляється з різьбленням під гайку 45 9553 9264, а раніше — під гайку 45 9553 9262) | 969-3414089 | 2 | 2 | 34 | |||
| 35 | Правий маятниковий рульовий важіль трапеції | 969-3003084 | 1 | 1 | 35 | |||
| 36 | Кронштейн маятникового важеля у зборі | 969-3414082 | 2 | 2 | 36 | |||
| 37 | Регулювальна прокладка, товщина 0,1 мм (кількість деталей від 0 до 6) | 969-3414086 | 6 | 6 | 37 | |||
| 37 | Регулювальна прокладка, товщина 0,15 мм (кількість деталей від 0 до 6) | 969-3414087 | 6 | 6 | 37 | |||
| 38 | Кришка кронштейна маятникового важеля | 969-3414098 | 2 | 2 | 38 | |||
| 39 | Диск 6T | 45 9816 6045 | 6 | 6 | 39 | |||
| 40 | Болт M6-6gх16 | 45 9346 9504 | 6 | 6 | 40 | |||
| 41 | Опорна шайба (ця деталь може використовуватися в комплекті замість деталей 969-3414086, 969-3414087, 969-3414098) | 969М-3414102 | 2 | 2 | 41 | |||
| 42 | Прокладка (ця деталь може використовуватися в комплекті замість деталей 969-3414086, 969-3414087, 969-3414098) | 969М-3414095 | 2 | 2 | 42 | |||
| 43 | Кришка кронштейна маятникового важеля у зборі (ця деталь може використовуватися в комплекті замість деталей 969-3414086, 969-3414087, 969-3414098) | 969М-3414097 | 2 | 2 | 43 | |||
| 44 | Гайка М12х1,25-6Н | 45 9553 9260 | 2 | 2 | 44 | |||
| 45 | Регулювальний болт (ця деталь може використовуватися в комплекті замість деталей 969-3414086, 969-3414087, 969-3414098) | 969М-3414100 | 2 | 2 | 45 |
