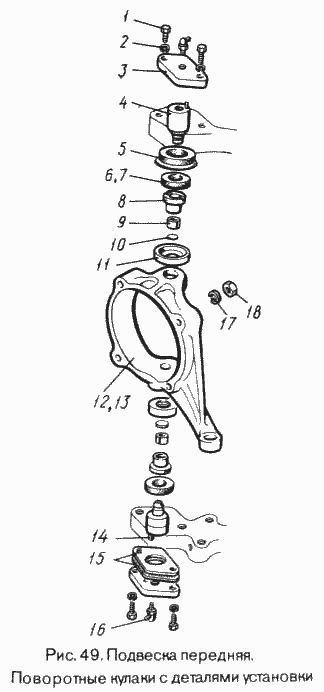

Поворотні кулаки з деталями монтажу
100%
Назва деталі
Корпус втулки шкворня поворотного кулака з втулкою у зборі
Заводський номер
969-2304020-10
Кількість на модель
4
№
Назва деталі
Шкворень поворотного кулака у зборі (при встановленні цього шкворня на автомобілі випуску 03.86 р., манжету 20-3401023-Б слід замінити манжетою 969М-2304050)
Заводський номер
969М-2304018
Кількість на модель
4
№
Назва деталі
Корпус правого поворотного кулака у зборі
Заводський номер
969-2304030
Кількість на модель
1
№
Назва деталі
Корпус правого поворотного кулака у зборі
Заводський номер
969-2304028
Кількість на модель
1
№
Назва деталі
Корпус поворотного кулака лівий у зборі
Заводський номер
969-2304031
Кількість на модель
1
№
Назва деталі
Корпус поворотного кулака лівий у зборі
Заводський номер
969-2304029
Кількість на модель
1
№
Назва деталі
Корпус втулки шкворня поворотного кулака з втулкою в зборі (використовується для ремонту)
Заводський номер
969-2304020
Кількість на модель
№
Назва деталі
Болт M1 h0-6g
Заводський номер
45 9971 1078
Кількість на модель
8
№
1
Назва деталі
Шайба 10 від 65Г 06 ГОСТ 6402-70
Заводський номер
45 9816 6067
Кількість на модель
8
№
2
Назва деталі
Накладка шкворня поворотного кулака
Заводський номер
969-2304128
Кількість на модель
4
№
3
Назва деталі
Шкворень поворотного кулака
Заводський номер
969М-2304019
Кількість на модель
4
№
4
Назва деталі
Брудозахисне кільце (з 03.86 р.)
Заводський номер
969-2304060
Кількість на модель
4
№
5
Назва деталі
Манжета шкворня в зборі (встановлюється з 03.86 р. на верхньому шкворні поворотного кулака без брудозахисного кільця 969-2304060)
Заводський номер
969М-2304050
Кількість на модель
4
№
6
Назва деталі
Ущільнювач вала сошки у зборі
Заводський номер
20-3401023-Б
Кількість на модель
4
№
7
Назва деталі
Корпус втулки шкворня поворотного кулака
Заводський номер
969-2304022
Кількість на модель
4
№
8
Назва деталі
Втулка шкворня поворотного кулака
Заводський номер
969-2304021
Кількість на модель
4
№
9
Назва деталі
Заглушка корпусу втулки шкворня
Заводський номер
45 9961 7131
Кількість на модель
4
№
10
Назва деталі
Обойма манжети шкворня поворотного кулака
Заводський номер
969-2304074
Кількість на модель
4
№
11
Назва деталі
Корпус поворотного кулака (лівий)
Заводський номер
969-2304041
Кількість на модель
1
№
12
Назва деталі
Корпус поворотного кулака (правий)
Заводський номер
969-2304040
Кількість на модель
1
№
13
Назва деталі
Штифт 5х10
Заводський номер
45 9842 0370
Кількість на модель
4
№
14
Назва деталі
Регулювальна прокладка шкворня поворотного кулака товщиною 0,1 мм (кількість деталей від 0 до 3)
Заводський номер
969-2304032
Кількість на модель
3
№
15
Назва деталі
Регулювальна прокладка шкворня поворотного кулака товщиною 0,15 мм (кількість деталей від 0 до 3)
Заводський номер
969-2304033
Кількість на модель
3
№
15
Назва деталі
Регулювальна прокладка шкворня поворотного кулака товщиною 0,4 мм (кількість деталей від 0 до 3)
Заводський номер
969-2304034
Кількість на модель
3
№
15
Назва деталі
Маслянка 2.3.45.У1 ГОСТ 19853-74
Заводський номер
45 9167 5043
Кількість на модель
4
№
16
Назва деталі
Диск 12OT
Заводський номер
45 9816 6068
Кількість на модель
8
№
17
Назва деталі
Гайка М12х1,25-6Н
Заводський номер
45 9553 9060
Кількість на модель
8
№
18
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Корпус втулки шкворня поворотного кулака з втулкою у зборі | 969-2304020-10 | 4 | 4 | |||||
| Шкворень поворотного кулака у зборі (при встановленні цього шкворня на автомобілі випуску 03.86 р., манжету 20-3401023-Б слід замінити манжетою 969М-2304050) | 969М-2304018 | 4 | 4 | |||||
| Корпус правого поворотного кулака у зборі | 969-2304030 | 1 | 1 | |||||
| Корпус правого поворотного кулака у зборі | 969-2304028 | 1 | 1 | |||||
| Корпус поворотного кулака лівий у зборі | 969-2304031 | 1 | 1 | |||||
| Корпус поворотного кулака лівий у зборі | 969-2304029 | 1 | 1 | |||||
| Корпус втулки шкворня поворотного кулака з втулкою в зборі (використовується для ремонту) | 969-2304020 | |||||||
| 1 | Болт M1 h0-6g | 45 9971 1078 | 8 | 8 | 1 | |||
| 2 | Шайба 10 від 65Г 06 ГОСТ 6402-70 | 45 9816 6067 | 8 | 8 | 2 | |||
| 3 | Накладка шкворня поворотного кулака | 969-2304128 | 4 | 4 | 3 | |||
| 4 | Шкворень поворотного кулака | 969М-2304019 | 4 | 4 | 4 | |||
| 5 | Брудозахисне кільце (з 03.86 р.) | 969-2304060 | 4 | 4 | 5 | |||
| 6 | Манжета шкворня в зборі (встановлюється з 03.86 р. на верхньому шкворні поворотного кулака без брудозахисного кільця 969-2304060) | 969М-2304050 | 4 | 4 | 6 | |||
| 7 | Ущільнювач вала сошки у зборі | 20-3401023-Б | 4 | 4 | 7 | |||
| 8 | Корпус втулки шкворня поворотного кулака | 969-2304022 | 4 | 4 | 8 | |||
| 9 | Втулка шкворня поворотного кулака | 969-2304021 | 4 | 4 | 9 | |||
| 10 | Заглушка корпусу втулки шкворня | 45 9961 7131 | 4 | 4 | 10 | |||
| 11 | Обойма манжети шкворня поворотного кулака | 969-2304074 | 4 | 4 | 11 | |||
| 12 | Корпус поворотного кулака (лівий) | 969-2304041 | 1 | 1 | 12 | |||
| 13 | Корпус поворотного кулака (правий) | 969-2304040 | 1 | 1 | 13 | |||
| 14 | Штифт 5х10 | 45 9842 0370 | 4 | 4 | 14 | |||
| 15 | Регулювальна прокладка шкворня поворотного кулака товщиною 0,1 мм (кількість деталей від 0 до 3) | 969-2304032 | 3 | 3 | 15 | |||
| 15 | Регулювальна прокладка шкворня поворотного кулака товщиною 0,15 мм (кількість деталей від 0 до 3) | 969-2304033 | 3 | 3 | 15 | |||
| 15 | Регулювальна прокладка шкворня поворотного кулака товщиною 0,4 мм (кількість деталей від 0 до 3) | 969-2304034 | 3 | 3 | 15 | |||
| 16 | Маслянка 2.3.45.У1 ГОСТ 19853-74 | 45 9167 5043 | 4 | 4 | 16 | |||
| 17 | Диск 12OT | 45 9816 6068 | 8 | 8 | 17 | |||
| 18 | Гайка М12х1,25-6Н | 45 9553 9060 | 8 | 8 | 18 |
