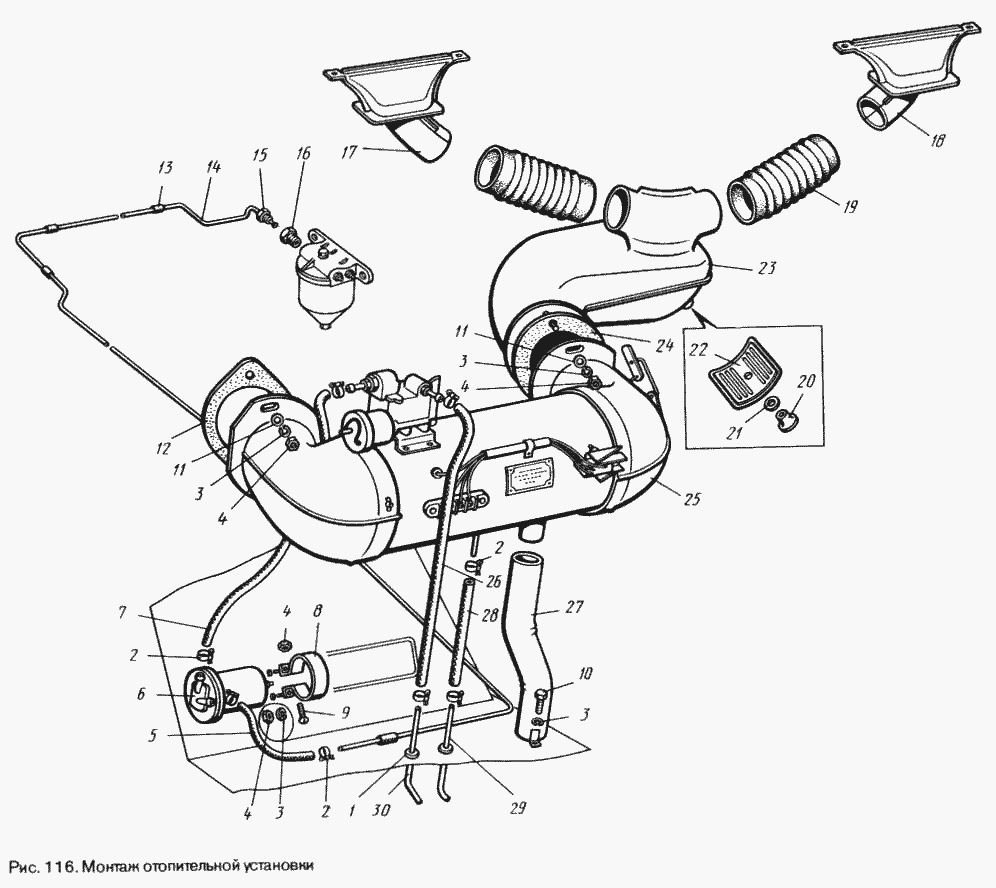

Монтаж опалювальної установки
100%
Назва деталі
Бензопровід обігрівача
Заводський номер
969М-8123020
Кількість на модель
1
№
Назва деталі
Втулка
Заводський номер
965-1108116
Кількість на модель
2
№
1
Назва деталі
Хомут
Заводський номер
45 9871 0531
Кількість на модель
8
№
2
Назва деталі
Диск 6T
Заводський номер
45 9816 6045
Кількість на модель
7
№
3
Назва деталі
Гайка
Заводський номер
45 9553 9054
Кількість на модель
7
№
4
Назва деталі
Шланг паливопроводу (рукав 6х14,5-2,5 ГОСТ 10362-76, L=0,2 м)
Заводський номер
969-1104098
Кількість на модель
1
№
5
Назва деталі
Бензонасос
Заводський номер
БН200-1106010-А2
Кількість на модель
1
№
6
Назва деталі
Шланг від бензонасоса до регулятора (рукав 6х14,5-2,5 ГОСТ 10362-76, L=0,46 м)
Заводський номер
969А-8123026
Кількість на модель
1
№
7
Назва деталі
Кронштейн
Заводський номер
966-8123022
Кількість на модель
1
№
8
Назва деталі
Гвинт М256-6gх__NT__2__
Заводський номер
45 9432 9113
Кількість на модель
1
№
9
Назва деталі
Болт M6-6gх12
Заводський номер
45 9346 9502
Кількість на модель
1
№
10
Назва деталі
Диск
Заводський номер
45 9811 9205
Кількість на модель
4
№
11
Назва деталі
Прокладка кришки люка заднього моста
Заводський номер
969-5107032
Кількість на модель
1
№
12
Назва деталі
Прокладка
Заводський номер
965-1104018
Кількість на модель
9
№
13
Назва деталі
Бензопровід обігрівача
Заводський номер
969М-8123021
Кількість на модель
1
№
14
Назва деталі
З'єднувальна гайка
Заводський номер
965-3505143-01
Кількість на модель
1
№
15
Назва деталі
Врізний штуцер
Заводський номер
969-1104124-10
Кількість на модель
1
№
16
Назва деталі
Сопло обдуву лобового скла з надставкою у зборі, праве
Заводський номер
969М-8102040
Кількість на модель
1
№
17
Назва деталі
Сопло обдуву вітрового вікна з надставкою в зборі, ліве
Заводський номер
969М-8102041
Кількість на модель
1
№
18
Назва деталі
Шланг
Заводський номер
969-8102070
Кількість на модель
2
№
19
Назва деталі
Ручка
Заводський номер
965-1108104-Б
Кількість на модель
1
№
20
Назва деталі
Диск
Заводський номер
45 9811 9255
Кількість на модель
1
№
21
Назва деталі
Заслінка розподільника повітря у зборі
Заводський номер
969М-8101028
Кількість на модель
1
№
22
Назва деталі
Повітророзподільник у зборі
Заводський номер
969М-8101014
Кількість на модель
1
№
23
Назва деталі
Ліва прокладка
Заводський номер
969М-8107018
Кількість на модель
1
№
24
Назва деталі
Опалювальна установка в зборі
Заводський номер
969-8106020-10
Кількість на модель
1
№
25
Назва деталі
Шланг паливопроводу (рукав 6х14,5-2,5 ГОСТ 10362-76, L=0,23 м)
Заводський номер
969А-8123050
Кількість на модель
1
№
26
Назва деталі
Вихлопна труба у зборі
Заводський номер
969М-8107019
Кількість на модель
1
№
27
Назва деталі
Шланг паливопроводу (рукав 6х14,5-2,5 ГОСТ 10362-76, L=0,13 м)
Заводський номер
969М-8123040
Кількість на модель
№
28
Назва деталі
Зливна трубка
Заводський номер
969М-8123042
Кількість на модель
1
№
29
Назва деталі
Зливна трубка
Заводський номер
969М-8123047
Кількість на модель
1
№
30
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Бензопровід обігрівача | 969М-8123020 | 1 | 1 | |||||
| 1 | Втулка | 965-1108116 | 2 | 2 | 1 | |||
| 2 | Хомут | 45 9871 0531 | 8 | 8 | 2 | |||
| 3 | Диск 6T | 45 9816 6045 | 7 | 7 | 3 | |||
| 4 | Гайка | 45 9553 9054 | 7 | 7 | 4 | |||
| 5 | Шланг паливопроводу (рукав 6х14,5-2,5 ГОСТ 10362-76, L=0,2 м) | 969-1104098 | 1 | 1 | 5 | |||
| 6 | Бензонасос | БН200-1106010-А2 | 1 | 1 | 6 | |||
| 7 | Шланг від бензонасоса до регулятора (рукав 6х14,5-2,5 ГОСТ 10362-76, L=0,46 м) | 969А-8123026 | 1 | 1 | 7 | |||
| 8 | Кронштейн | 966-8123022 | 1 | 1 | 8 | |||
| 9 | Гвинт М256-6gх__NT__2__ | 45 9432 9113 | 1 | 1 | 9 | |||
| 10 | Болт M6-6gх12 | 45 9346 9502 | 1 | 1 | 10 | |||
| 11 | Диск | 45 9811 9205 | 4 | 4 | 11 | |||
| 12 | Прокладка кришки люка заднього моста | 969-5107032 | 1 | 1 | 12 | |||
| 13 | Прокладка | 965-1104018 | 9 | 9 | 13 | |||
| 14 | Бензопровід обігрівача | 969М-8123021 | 1 | 1 | 14 | |||
| 15 | З'єднувальна гайка | 965-3505143-01 | 1 | 1 | 15 | |||
| 16 | Врізний штуцер | 969-1104124-10 | 1 | 1 | 16 | |||
| 17 | Сопло обдуву лобового скла з надставкою у зборі, праве | 969М-8102040 | 1 | 1 | 17 | |||
| 18 | Сопло обдуву вітрового вікна з надставкою в зборі, ліве | 969М-8102041 | 1 | 1 | 18 | |||
| 19 | Шланг | 969-8102070 | 2 | 2 | 19 | |||
| 20 | Ручка | 965-1108104-Б | 1 | 1 | 20 | |||
| 21 | Диск | 45 9811 9255 | 1 | 1 | 21 | |||
| 22 | Заслінка розподільника повітря у зборі | 969М-8101028 | 1 | 1 | 22 | |||
| 23 | Повітророзподільник у зборі | 969М-8101014 | 1 | 1 | 23 | |||
| 24 | Ліва прокладка | 969М-8107018 | 1 | 1 | 24 | |||
| 25 | Опалювальна установка в зборі | 969-8106020-10 | 1 | 1 | 25 | |||
| 26 | Шланг паливопроводу (рукав 6х14,5-2,5 ГОСТ 10362-76, L=0,23 м) | 969А-8123050 | 1 | 1 | 26 | |||
| 27 | Вихлопна труба у зборі | 969М-8107019 | 1 | 1 | 27 | |||
| 28 | Шланг паливопроводу (рукав 6х14,5-2,5 ГОСТ 10362-76, L=0,13 м) | 969М-8123040 | 28 | |||||
| 29 | Зливна трубка | 969М-8123042 | 1 | 1 | 29 | |||
| 30 | Зливна трубка | 969М-8123047 | 1 | 1 | 30 |
