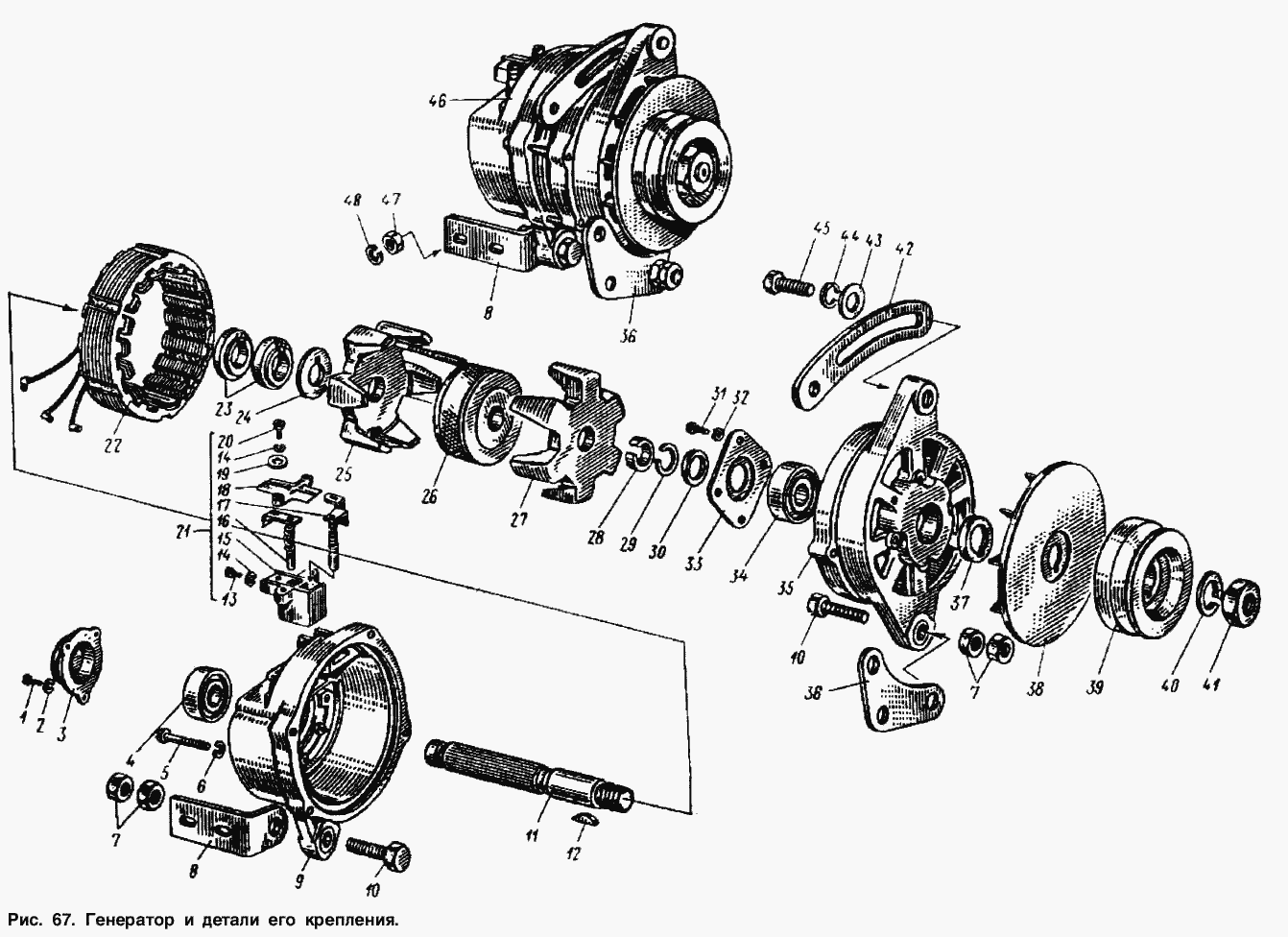

Генератор та деталі його кріплення
100%
Назва деталі
Щітка
Заводський номер
Г250-3701025
Кількість на модель
2
№
Назва деталі
Пружина Г250-Ж1
Заводський номер
Г250-3701026-Э
Кількість на модель
2
№
Назва деталі
Ротор у зборі Г250-Ж1
Заводський номер
Г250-3701200-Э
Кількість на модель
1
№
Назва деталі
Гвинт М86х__NT__2__
Заводський номер
ВХ-1541
Кількість на модель
3
№
1
Назва деталі
Пружинна шайба
Заводський номер
Х-1012
Кількість на модель
3
№
2
Назва деталі
Кришка
Заводський номер
Г253-3701060
Кількість на модель
1
№
3
Назва деталі
Кульковий підшипник з боку контактних кілець
Заводський номер
180502КС9Ш
Кількість на модель
1
№
4
Назва деталі
Гвинт М455х__NT__2__
Заводський номер
МХ-1156
Кількість на модель
3
№
5
Назва деталі
Пружинна шайба
Заводський номер
Х-1001
Кількість на модель
3
№
6
Назва деталі
Гайка М10х1, 25
Заводський номер
250773-29
Кількість на модель
4
№
7
Назва деталі
Задній кронштейн для кріплення генератора
Заводський номер
412-3701632
Кількість на модель
1
№
8
Назва деталі
Блок випрямлячів
Заводський номер
Г250-3701350-А1
Кількість на модель
1
№
9
Назва деталі
Кришка з випрямлячем у зборі
Заводський номер
Г250И1-3701300
Кількість на модель
1
№
9
Назва деталі
Болт M10x1,25x40
Заводський номер
201682-29
Кількість на модель
2
№
10
Назва деталі
Вал ротора
Заводський номер
Г250-3701211
Кількість на модель
1
№
11
Назва деталі
Сегментна шпонка
Заводський номер
Б-16
Кількість на модель
1
№
12
Назва деталі
гвинт
Заводський номер
НО-4503
Кількість на модель
1
№
13
Назва деталі
Пружинна шайба 5Т
Заводський номер
Х-4001
Кількість на модель
3
№
14
Назва деталі
Тримач щітки з втулкою у зборі
Заводський номер
Г250И-3701013
Кількість на модель
1
№
15
Назва деталі
Ізольована щітка в зборі
Заводський номер
Г250-3701030
Кількість на модель
1
№
16
Назва деталі
Масова щітка в зборі
Заводський номер
Г250-3701020
Кількість на модель
1
№
17
Назва деталі
Кришка щіткотримача
Заводський номер
Г250И-3701012
Кількість на модель
1
№
18
Назва деталі
Диск 5, 3
Заводський номер
ВХ-1497
Кількість на модель
2
№
19
Назва деталі
Спеціальний болт
Заводський номер
Г250-3701016
Кількість на модель
2
№
20
Назва деталі
Щіткотримач у зборі
Заводський номер
Г250И-3701010
Кількість на модель
1
№
21
Назва деталі
Статор з обмотками у зборі
Заводський номер
П50-3701100-А1-Э
Кількість на модель
1
№
22
Назва деталі
Контактне кільце
Заводський номер
Г250-3701205
Кількість на модель
2
№
23
Назва деталі
Ізоляційна шайба
Заводський номер
Г250-3701208
Кількість на модель
1
№
24
Назва деталі
Полюсний наконечник з боку контактних кілець
Заводський номер
Г250Ж-3701213
Кількість на модель
1
№
25
Назва деталі
Котушка збудження в зборі
Заводський номер
Г250-3701220
Кількість на модель
1
№
26
Назва деталі
Полюсний наконечник з боку приводу
Заводський номер
Г250Ж-3701212
Кількість на модель
1
№
27
Назва деталі
Опорна втулка
Заводський номер
Г250-3701216
Кількість на модель
1
№
28
Назва деталі
Розрізне кільце
Заводський номер
Г210-3701202
Кількість на модель
1
№
29
Назва деталі
Опорна чашка
Заводський номер
Г21-3701005
Кількість на модель
1
№
30
Назва деталі
Гвинт М155-8gх__NT__2__
Заводський номер
МХ-0093
Кількість на модель
4
№
31
Назва деталі
Спеціальна шайба
Заводський номер
Г250-3701404
Кількість на модель
1
№
33
Назва деталі
Кульковий підшипник з боку приводу
Заводський номер
180603КС9Ш
Кількість на модель
1
№
34
Назва деталі
Кришка з боку приводу у зборі
Заводський номер
Г250Ж-3701400
Кількість на модель
1
№
35
Назва деталі
Передній кронштейн
Заводський номер
412-3701630
Кількість на модель
1
№
36
Назва деталі
Втулка
Заводський номер
Г250-3701054
Кількість на модель
1
№
37
Назва деталі
Вентилятор у зборі
Заводський номер
Г250Ж-3701055
Кількість на модель
1
№
38
Назва деталі
Шків вала ротора
Заводський номер
Г250Ж-3701051
Кількість на модель
1
№
39
Назва деталі
Пружинна шайба 16Л
Заводський номер
МХ-0234
Кількість на модель
1
№
40
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
МХ-0235
Кількість на модель
1
№
41
Назва деталі
Установочна планка
Заводський номер
412-3701635
Кількість на модель
1
№
42
Назва деталі
Диск
Заводський номер
252038-29
Кількість на модель
1
№
43
Назва деталі
Пружинна шайба
Заводський номер
252135-29
Кількість на модель
1
№
44
Назва деталі
Болт M- x
Заводський номер
201460-29
Кількість на модель
1
№
45
Назва деталі
Генератор змінного струму в зборі
Заводський номер
412-3701010-02
Кількість на модель
1
№
46
Назва деталі
Генератор змінного струму в зборі
Заводський номер
Г250-Ж1
Кількість на модель
1
№
46
Назва деталі
Гайка MxH
Заводський номер
250511-29
Кількість на модель
2
№
47
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Щітка | Г250-3701025 | 2 | 2 | |||||
| Пружина Г250-Ж1 | Г250-3701026-Э | 2 | 2 | |||||
| Ротор у зборі Г250-Ж1 | Г250-3701200-Э | 1 | 1 | |||||
| 1 | Гвинт М86х__NT__2__ | ВХ-1541 | 3 | 3 | 1 | |||
| 2 | Пружинна шайба | Х-1012 | 3 | 3 | 2 | |||
| 3 | Кришка | Г253-3701060 | 1 | 1 | 3 | |||
| 4 | Кульковий підшипник з боку контактних кілець | 180502КС9Ш | 1 | 1 | 4 | |||
| 5 | Гвинт М455х__NT__2__ | МХ-1156 | 3 | 3 | 5 | |||
| 6 | Пружинна шайба | Х-1001 | 3 | 3 | 6 | |||
| 7 | Гайка М10х1, 25 | 250773-29 | 4 | 4 | 7 | |||
| 8 | Задній кронштейн для кріплення генератора | 412-3701632 | 1 | 1 | 8 | |||
| 9 | Блок випрямлячів | Г250-3701350-А1 | 1 | 1 | 9 | |||
| 9 | Кришка з випрямлячем у зборі | Г250И1-3701300 | 1 | 1 | 9 | |||
| 10 | Болт M10x1,25x40 | 201682-29 | 2 | 2 | 10 | |||
| 11 | Вал ротора | Г250-3701211 | 1 | 1 | 11 | |||
| 12 | Сегментна шпонка | Б-16 | 1 | 1 | 12 | |||
| 13 | гвинт | НО-4503 | 1 | 1 | 13 | |||
| 14 | Пружинна шайба 5Т | Х-4001 | 3 | 3 | 14 | |||
| 15 | Тримач щітки з втулкою у зборі | Г250И-3701013 | 1 | 1 | 15 | |||
| 16 | Ізольована щітка в зборі | Г250-3701030 | 1 | 1 | 16 | |||
| 17 | Масова щітка в зборі | Г250-3701020 | 1 | 1 | 17 | |||
| 18 | Кришка щіткотримача | Г250И-3701012 | 1 | 1 | 18 | |||
| 19 | Диск 5, 3 | ВХ-1497 | 2 | 2 | 19 | |||
| 20 | Спеціальний болт | Г250-3701016 | 2 | 2 | 20 | |||
| 21 | Щіткотримач у зборі | Г250И-3701010 | 1 | 1 | 21 | |||
| 22 | Статор з обмотками у зборі | П50-3701100-А1-Э | 1 | 1 | 22 | |||
| 23 | Контактне кільце | Г250-3701205 | 2 | 2 | 23 | |||
| 24 | Ізоляційна шайба | Г250-3701208 | 1 | 1 | 24 | |||
| 25 | Полюсний наконечник з боку контактних кілець | Г250Ж-3701213 | 1 | 1 | 25 | |||
| 26 | Котушка збудження в зборі | Г250-3701220 | 1 | 1 | 26 | |||
| 27 | Полюсний наконечник з боку приводу | Г250Ж-3701212 | 1 | 1 | 27 | |||
| 28 | Опорна втулка | Г250-3701216 | 1 | 1 | 28 | |||
| 29 | Розрізне кільце | Г210-3701202 | 1 | 1 | 29 | |||
| 30 | Опорна чашка | Г21-3701005 | 1 | 1 | 30 | |||
| 31 | Гвинт М155-8gх__NT__2__ | МХ-0093 | 4 | 4 | 31 | |||
| 33 | Спеціальна шайба | Г250-3701404 | 1 | 1 | 33 | |||
| 34 | Кульковий підшипник з боку приводу | 180603КС9Ш | 1 | 1 | 34 | |||
| 35 | Кришка з боку приводу у зборі | Г250Ж-3701400 | 1 | 1 | 35 | |||
| 36 | Передній кронштейн | 412-3701630 | 1 | 1 | 36 | |||
| 37 | Втулка | Г250-3701054 | 1 | 1 | 37 | |||
| 38 | Вентилятор у зборі | Г250Ж-3701055 | 1 | 1 | 38 | |||
| 39 | Шків вала ротора | Г250Ж-3701051 | 1 | 1 | 39 | |||
| 40 | Пружинна шайба 16Л | МХ-0234 | 1 | 1 | 40 | |||
| 41 | Гайка М16х1,5-6Н | МХ-0235 | 1 | 1 | 41 | |||
| 42 | Установочна планка | 412-3701635 | 1 | 1 | 42 | |||
| 43 | Диск | 252038-29 | 1 | 1 | 43 | |||
| 44 | Пружинна шайба | 252135-29 | 1 | 1 | 44 | |||
| 45 | Болт M- x | 201460-29 | 1 | 1 | 45 | |||
| 46 | Генератор змінного струму в зборі | 412-3701010-02 | 1 | 1 | 46 | |||
| 46 | Генератор змінного струму в зборі | Г250-Ж1 | 1 | 1 | 46 | |||
| 47 | Гайка MxH | 250511-29 | 2 | 2 | 47 |
