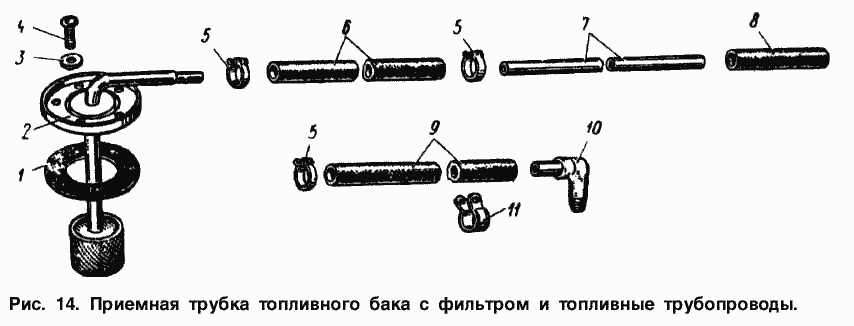

Приймальна трубка паливного бака з фільтром та паливні трубопроводи
100%
Назва деталі
Трубка від паливного насоса до карбюратора (з карбюратором 412-2101)
Заводський номер
410-1018086
Кількість на модель
1
№
Назва деталі
Прокладка
Заводський номер
408-1104019
Кількість на модель
1
№
1
Назва деталі
Трубка впускного отвору паливного бака у зборі
Заводський номер
412-1104012
Кількість на модель
1
№
2
Назва деталі
Ущільнювальна шайба
Заводський номер
365028
Кількість на модель
5
№
3
Назва деталі
Гвинт
Заводський номер
220079-29
Кількість на модель
5
№
4
Назва деталі
Хомут у зборі
Заводський номер
367020
Кількість на модель
6
№
5
Назва деталі
Гнучка перехідна трубка
Заводський номер
412-1104022-Б
Кількість на модель
1
№
6
Назва деталі
Трубка від паливного бака до бензонасоса
Заводський номер
412-1104042
Кількість на модель
1
№
7
Назва деталі
Трубка подачі до паливного насоса
Заводський номер
412-1104084-Б
Кількість на модель
1
№
8
Назва деталі
Гнучкий шланг від паливного насоса до карбюратора
Заводський номер
412-1104091-Б
Кількість на модель
1
№
9
Назва деталі
Кутник К 1/8 (з карбюратором К126Н)
Заводський номер
367552-08
Кількість на модель
1
№
10
Назва деталі
Кріплення для трубки
Заводський номер
412-1104088-Б
Кількість на модель
1
№
11
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Трубка від паливного насоса до карбюратора (з карбюратором 412-2101) | 410-1018086 | 1 | 1 | |||||
| 1 | Прокладка | 408-1104019 | 1 | 1 | 1 | |||
| 2 | Трубка впускного отвору паливного бака у зборі | 412-1104012 | 1 | 1 | 2 | |||
| 3 | Ущільнювальна шайба | 365028 | 5 | 5 | 3 | |||
| 4 | Гвинт | 220079-29 | 5 | 5 | 4 | |||
| 5 | Хомут у зборі | 367020 | 6 | 6 | 5 | |||
| 6 | Гнучка перехідна трубка | 412-1104022-Б | 1 | 1 | 6 | |||
| 7 | Трубка від паливного бака до бензонасоса | 412-1104042 | 1 | 1 | 7 | |||
| 8 | Трубка подачі до паливного насоса | 412-1104084-Б | 1 | 1 | 8 | |||
| 9 | Гнучкий шланг від паливного насоса до карбюратора | 412-1104091-Б | 1 | 1 | 9 | |||
| 10 | Кутник К 1/8 (з карбюратором К126Н) | 367552-08 | 1 | 1 | 10 | |||
| 11 | Кріплення для трубки | 412-1104088-Б | 1 | 1 | 11 |
