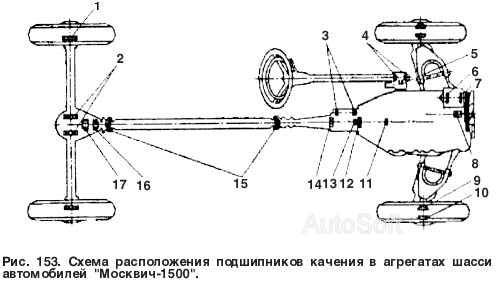

Схема розташування підшипників кочення в агрегатах шасі автомобілів
100%
Назва деталі
Однорядний радіальний кульковий підшипник із двостороннім ущільненням. Відповідно до ГОСТ 6-180306К1УС17 Місце встановлення. Напівось заднього моста. (Внутрішній діаметр / зовнішній діаметр / ширина — 3
Заводський номер
401-2403080-04
Кількість на модель
2
№
1
Назва деталі
Підшипник коробки диференціала
Заводський номер
412-2403036-01
Кількість на модель
2
№
2
Назва деталі
Ролик підшипника блоку зубчастих коліс діаметром 2,5х20
Заводський номер
401-1701052
Кількість на модель
46
№
3
Назва деталі
Підшипник черв'яка
Заводський номер
400-3401045-Б
Кількість на модель
2
№
4
Назва деталі
Ролик вала опори
Заводський номер
412-3401062
Кількість на модель
1
№
5
Назва деталі
Однорядний радіальний кульковий підшипник із двостороннім ущільненням. Відповідно до ГОСТ 6-180502К1С9Ш1. Місце встановлення. Якорь генератора (задній). (Вн. Д. /нар. Д./ширина
Заводський номер
Шариковый радиальный однорядный с двусто
Кількість на модель
1
№
6
Назва деталі
Підшипник насоса в зборі
Заводський номер
412-1307080-02
Кількість на модель
2
№
8
Назва деталі
Внутрішній підшипник маточини
Заводський номер
403-3103020-02
Кількість на модель
2
№
9
Назва деталі
Роликовий конічний. Відповідно до ГОСТ 6-7304А. Місце встановлення. Маточина переднього колеса (зовнішня). (Вн. Д. /нар. Д./ширина — 20/52/16,5)
Заводський номер
403-3103025-02
Кількість на модель
2
№
10
Назва деталі
Передній підшипник первинного вала коробки передач
Заводський номер
412-1701031
Кількість на модель
1
№
11
Назва деталі
Підшипник заднього первинного вала
Заводський номер
412-1701032-01
Кількість на модель
1
№
12
Назва деталі
Ролик переднього підшипника вторинного вала діаметром 4,5х13
Заводський номер
401-1701180
Кількість на модель
15
№
13
Назва деталі
Підшипник середнього валу
Заводський номер
412-1701186-01
Кількість на модель
1
№
14
Назва деталі
Голчастий підшипник карданного валу в зборі
Заводський номер
412-2201033
Кількість на модель
8
№
15
Назва деталі
Роликовий конічний. Відповідно до ГОСТ 6-27705А. Місце встановлення. Ведуча шестерня головної передачі заднього моста. (Вн. Д. /нар. Д./ширина — 25/62/18,5)
Заводський номер
407-2402041-01
Кількість на модель
1
№
16
Назва деталі
Роликовий конічний. Відповідно до ГОСТ 6-27606А. Місце встановлення. Ведуча шестерня головної передачі заднього моста (задній). (Вн. Д. /нар. Д./ширина — 30/72/29)
Заводський номер
407-2402055-03
Кількість на модель
1
№
17
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Однорядний радіальний кульковий підшипник із двостороннім ущільненням. Відповідно до ГОСТ 6-180306К1УС17 Місце встановлення. Напівось заднього моста. (Внутрішній діаметр / зовнішній діаметр / ширина — 3 | 401-2403080-04 | 2 | 2 | 1 | |||
| 2 | Підшипник коробки диференціала | 412-2403036-01 | 2 | 2 | 2 | |||
| 3 | Ролик підшипника блоку зубчастих коліс діаметром 2,5х20 | 401-1701052 | 46 | 46 | 3 | |||
| 4 | Підшипник черв'яка | 400-3401045-Б | 2 | 2 | 4 | |||
| 5 | Ролик вала опори | 412-3401062 | 1 | 1 | 5 | |||
| 6 | Однорядний радіальний кульковий підшипник із двостороннім ущільненням. Відповідно до ГОСТ 6-180502К1С9Ш1. Місце встановлення. Якорь генератора (задній). (Вн. Д. /нар. Д./ширина | Шариковый радиальный однорядный с двусто | 1 | 1 | 6 | |||
| 8 | Підшипник насоса в зборі | 412-1307080-02 | 2 | 2 | 8 | |||
| 9 | Внутрішній підшипник маточини | 403-3103020-02 | 2 | 2 | 9 | |||
| 10 | Роликовий конічний. Відповідно до ГОСТ 6-7304А. Місце встановлення. Маточина переднього колеса (зовнішня). (Вн. Д. /нар. Д./ширина — 20/52/16,5) | 403-3103025-02 | 2 | 2 | 10 | |||
| 11 | Передній підшипник первинного вала коробки передач | 412-1701031 | 1 | 1 | 11 | |||
| 12 | Підшипник заднього первинного вала | 412-1701032-01 | 1 | 1 | 12 | |||
| 13 | Ролик переднього підшипника вторинного вала діаметром 4,5х13 | 401-1701180 | 15 | 15 | 13 | |||
| 14 | Підшипник середнього валу | 412-1701186-01 | 1 | 1 | 14 | |||
| 15 | Голчастий підшипник карданного валу в зборі | 412-2201033 | 8 | 8 | 15 | |||
| 16 | Роликовий конічний. Відповідно до ГОСТ 6-27705А. Місце встановлення. Ведуча шестерня головної передачі заднього моста. (Вн. Д. /нар. Д./ширина — 25/62/18,5) | 407-2402041-01 | 1 | 1 | 16 | |||
| 17 | Роликовий конічний. Відповідно до ГОСТ 6-27606А. Місце встановлення. Ведуча шестерня головної передачі заднього моста (задній). (Вн. Д. /нар. Д./ширина — 30/72/29) | 407-2402055-03 | 1 | 1 | 17 |
