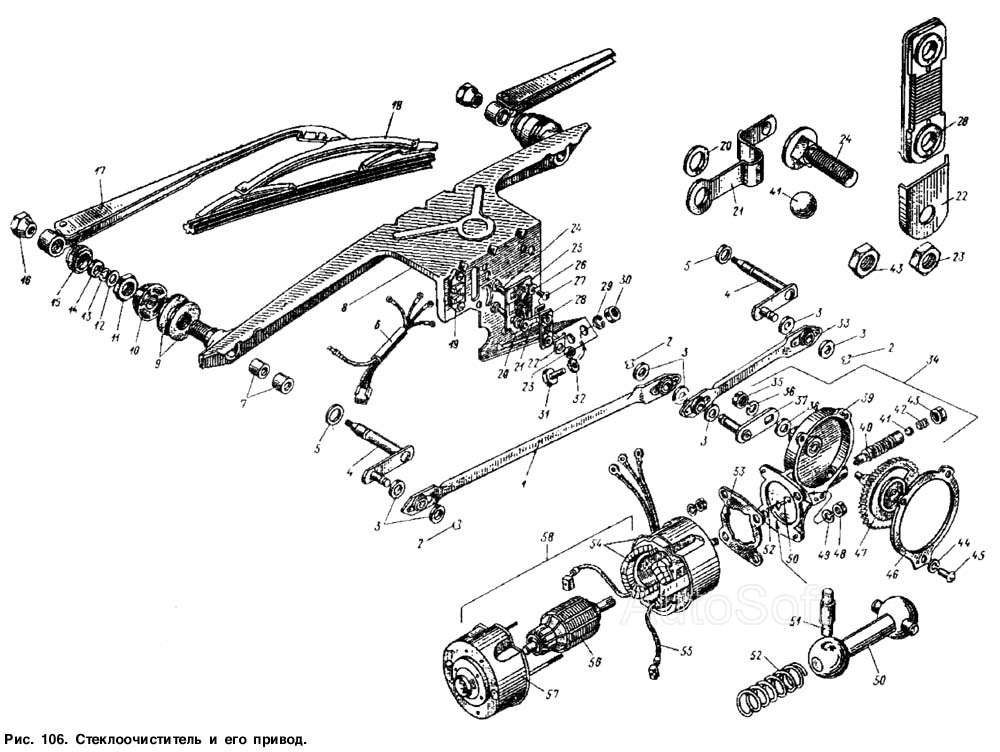

Склоочисник та його привід
100%
Назва деталі
Декоративна накладка на штуцер (права)
Заводський номер
408Э-5205038
Кількість на модель
1
№
Назва деталі
Декоративна накладка на штуцер (права)
Заводський номер
СЛ220-5205153-А
Кількість на модель
1
№
Назва деталі
Склоочисник у зборі
Заводський номер
408-5205012-10
Кількість на модель
1
№
Назва деталі
Щітка
Заводський номер
СЛ220-5205751
Кількість на модель
2
№
Назва деталі
Електродвигун із тягами в зборі
Заводський номер
408Э-5205014
Кількість на модель
1
№
Назва деталі
Тяга приводу склоочисника в зборі, велика
Заводський номер
СЛ220-5205500-В
Кількість на модель
1
№
1
Назва деталі
Пружинний шплінт
Заводський номер
СЛ220-5205145
Кількість на модель
3
№
2
Назва деталі
Диск 6, 4
Заводський номер
458019
Кількість на модель
7
№
3
Назва деталі
Привідний шнур щітки в зборі
Заводський номер
СЛ220-5205600-А
Кількість на модель
2
№
4
Назва деталі
Диск
Заводський номер
458003
Кількість на модель
2
№
5
Назва деталі
Пучок проводів зі штекерними колодками у зборі
Заводський номер
Пучок проводов со штекерными колодками в
Кількість на модель
1
№
6
Назва деталі
Підшипник веденого валика приводного механізму щітки
Заводський номер
СЛ220-5205322-Б
Кількість на модель
4
№
7
Назва деталі
Кронштейн склоочисника
Заводський номер
СЛ220-5205315
Кількість на модель
1
№
8
Назва деталі
Ущільнювальна прокладка
Заводський номер
408-5205041
Кількість на модель
4
№
9
Назва деталі
Ущільнювальна прокладка
Заводський номер
458235
Кількість на модель
4
№
9
Назва деталі
Декоративна ліва накладка штуцера
Заводський номер
408Э-5205037
Кількість на модель
1
№
10
Назва деталі
Декоративна ліва накладка штуцера
Заводський номер
СЛ220-5205152А
Кількість на модель
1
№
10
Назва деталі
Гайка кріплення штуцера основи склоочисника до зовнішньої панелі кузова
Заводський номер
456044
Кількість на модель
2
№
11
Назва деталі
Гайка М16х1, 5
Заводський номер
408Э-5205040
Кількість на модель
2
№
11
Назва деталі
Пружинне кільце
Заводський номер
СЛ220-5205157
Кількість на модель
2
№
13
Назва деталі
Шайба сальника веденого валика тяги приводу склоочисника
Заводський номер
458256
Кількість на модель
2
№
14
Назва деталі
Гайка сальника веденого валика тяги приводу склоочисника у зборі
Заводський номер
408-5205039
Кількість на модель
2
№
15
Назва деталі
Гайка сальника веденого валика тяги приводу склоочисника у зборі
Заводський номер
СЛ220-5205160
Кількість на модель
2
№
15
Назва деталі
Гайка кріплення важеля щітки до веденого валика тяги приводу склоочисника
Заводський номер
408-5205042
Кількість на модель
2
№
16
Назва деталі
Гайка
Заводський номер
СЛ220-5205162
Кількість на модель
2
№
16
Назва деталі
Важіль
Заводський номер
СЛ220-5205700-А
Кількість на модель
2
№
17
Назва деталі
Важіль щітки склоочисника з головкою в зборі
Заводський номер
408-5205043
Кількість на модель
2
№
17
Назва деталі
Коромисло зі щіткою в зборі
Заводський номер
408-5205044-01
Кількість на модель
2
№
18
Назва деталі
Коромисло зі щіткою в зборі
Заводський номер
СЛ220-5205650СБ
Кількість на модель
2
№
18
Назва деталі
Термобіметалевий запобіжник
Заводський номер
ПР502А-3722010-Э
Кількість на модель
1
№
19
Назва деталі
Плоска шайба
Заводський номер
Н2420-63
Кількість на модель
3
№
20
Назва деталі
Провідна шина
Заводський номер
СЛ220-5205366
Кількість на модель
1
№
21
Назва деталі
Кришка резистивного вузла
Заводський номер
СЛ220-5205368
Кількість на модель
2
№
22
Назва деталі
Горіх М
Заводський номер
Гайка М4
Кількість на модель
2
№
23
Назва деталі
Гвинт, спеціальний
Заводський номер
455134
Кількість на модель
2
№
24
Назва деталі
Пластина кріплення резистора
Заводський номер
СЛ220-5205361
Кількість на модель
1
№
25
Назва деталі
Пружинна шайба
Заводський номер
Шайба 4 пружинная
Кількість на модель
2
№
26
Назва деталі
Гвинт М11х5, 4 __NT__3__
Заводський номер
455085
Кількість на модель
2
№
27
Назва деталі
Опір у зборі
Заводський номер
СЛ220-5205360
Кількість на модель
1
№
28
Назва деталі
Пружинна шайба
Заводський номер
252134-29
Кількість на модель
2
№
29
Назва деталі
Гайка М6
Заводський номер
250508-29
Кількість на модель
2
№
30
Назва деталі
Болт M6х14
Заводський номер
201417-29
Кількість на модель
2
№
31
Назва деталі
Шайба 6 збільшена
Заводський номер
252037-29
Кількість на модель
2
№
32
Назва деталі
Тяга приводу склоочисника в зборі, мала
Заводський номер
СЛ220-5205550-В
Кількість на модель
1
№
33
Назва деталі
Редуктор приводу склоочисника у зборі
Заводський номер
СЛ220-5205250-А
Кількість на модель
1
№
34
Назва деталі
Горіх М
Заводський номер
Гайка М6
Кількість на модель
1
№
35
Назва деталі
Пружинна шайба
Заводський номер
Шайба 6 пружинная
Кількість на модель
1
№
36
Назва деталі
Кривошип редуктора
Заводський номер
СЛ220-5205245-А
Кількість на модель
1
№
37
Назва деталі
Упорна шайба кривошипа редуктора
Заводський номер
458094
Кількість на модель
2
№
38
Назва деталі
Корпус редуктора з втулками у зборі
Заводський номер
СЛ220-5205210-А
Кількість на модель
1
№
39
Назва деталі
Черв'як редуктора
Заводський номер
СЛ220-5205201
Кількість на модель
1
№
40
Назва деталі
Кулька упорного черв'яка
Заводський номер
Ш-6Н
Кількість на модель
1
№
41
Назва деталі
Гвинт підпірки
Заводський номер
СЛ230-5205017
Кількість на модель
1
№
42
Назва деталі
Гайка М1х25, 12Н
Заводський номер
456034
Кількість на модель
1
№
43
Назва деталі
Пружинна шайба
Заводський номер
Шайба 5 пружинная
Кількість на модель
3
№
44
Назва деталі
Гвинт М125х__NT__2__
Заводський номер
Винт М5х12
Кількість на модель
3
№
45
Назва деталі
Прокладка корпусу редуктора
Заводський номер
СЛ220-5205101-А
Кількість на модель
1
№
46
Назва деталі
Ведена шестерня редуктора в зборі
Заводський номер
СЛ220-5205230-А
Кількість на модель
1
№
47
Назва деталі
Гайка М5-6Н
Заводський номер
Х-4003
Кількість на модель
2
№
48
Назва деталі
Пружинна шайба 5Т
Заводський номер
Х-4001
Кількість на модель
2
№
49
Назва деталі
Кардан редуктора склоочисника у зборі
Заводський номер
СЛ220-5205110
Кількість на модель
1
№
50
Назва деталі
Штифт карданного валу приводу редуктора склоочисника
Заводський номер
СЛ220-5205112
Кількість на модель
2
№
51
Назва деталі
Пружина кардана, відтискна
Заводський номер
СЛ220-5205113
Кількість на модель
1
№
52
Назва деталі
Прокладка між корпусом редуктора та кожухом електродвигуна
Заводський номер
СЛ220-5205102
Кількість на модель
1
№
53
Назва деталі
Кожух статора електродвигуна з обмотками збудження в зборі
Заводський номер
МЭ14-3730400-А
Кількість на модель
1
№
54
Назва деталі
Щітка з дротом у комплекті
Заводський номер
МЭ 1-3730003
Кількість на модель
1
№
55
Назва деталі
Якір електродвигуна в зборі
Заводський номер
МЭ14-3730200-А
Кількість на модель
1
№
56
Назва деталі
Кришка статора електродвигуна у зборі
Заводський номер
МЭ 14-3730100-А
Кількість на модель
1
№
57
Назва деталі
Електродвигун приводу
Заводський номер
МЭ14Э-520 5009 -Г-Э
Кількість на модель
1
№
58
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Декоративна накладка на штуцер (права) | 408Э-5205038 | 1 | 1 | |||||
| Декоративна накладка на штуцер (права) | СЛ220-5205153-А | 1 | 1 | |||||
| Склоочисник у зборі | 408-5205012-10 | 1 | 1 | |||||
| Щітка | СЛ220-5205751 | 2 | 2 | |||||
| Електродвигун із тягами в зборі | 408Э-5205014 | 1 | 1 | |||||
| 1 | Тяга приводу склоочисника в зборі, велика | СЛ220-5205500-В | 1 | 1 | 1 | |||
| 2 | Пружинний шплінт | СЛ220-5205145 | 3 | 3 | 2 | |||
| 3 | Диск 6, 4 | 458019 | 7 | 7 | 3 | |||
| 4 | Привідний шнур щітки в зборі | СЛ220-5205600-А | 2 | 2 | 4 | |||
| 5 | Диск | 458003 | 2 | 2 | 5 | |||
| 6 | Пучок проводів зі штекерними колодками у зборі | Пучок проводов со штекерными колодками в | 1 | 1 | 6 | |||
| 7 | Підшипник веденого валика приводного механізму щітки | СЛ220-5205322-Б | 4 | 4 | 7 | |||
| 8 | Кронштейн склоочисника | СЛ220-5205315 | 1 | 1 | 8 | |||
| 9 | Ущільнювальна прокладка | 408-5205041 | 4 | 4 | 9 | |||
| 9 | Ущільнювальна прокладка | 458235 | 4 | 4 | 9 | |||
| 10 | Декоративна ліва накладка штуцера | 408Э-5205037 | 1 | 1 | 10 | |||
| 10 | Декоративна ліва накладка штуцера | СЛ220-5205152А | 1 | 1 | 10 | |||
| 11 | Гайка кріплення штуцера основи склоочисника до зовнішньої панелі кузова | 456044 | 2 | 2 | 11 | |||
| 11 | Гайка М16х1, 5 | 408Э-5205040 | 2 | 2 | 11 | |||
| 13 | Пружинне кільце | СЛ220-5205157 | 2 | 2 | 13 | |||
| 14 | Шайба сальника веденого валика тяги приводу склоочисника | 458256 | 2 | 2 | 14 | |||
| 15 | Гайка сальника веденого валика тяги приводу склоочисника у зборі | 408-5205039 | 2 | 2 | 15 | |||
| 15 | Гайка сальника веденого валика тяги приводу склоочисника у зборі | СЛ220-5205160 | 2 | 2 | 15 | |||
| 16 | Гайка кріплення важеля щітки до веденого валика тяги приводу склоочисника | 408-5205042 | 2 | 2 | 16 | |||
| 16 | Гайка | СЛ220-5205162 | 2 | 2 | 16 | |||
| 17 | Важіль | СЛ220-5205700-А | 2 | 2 | 17 | |||
| 17 | Важіль щітки склоочисника з головкою в зборі | 408-5205043 | 2 | 2 | 17 | |||
| 18 | Коромисло зі щіткою в зборі | 408-5205044-01 | 2 | 2 | 18 | |||
| 18 | Коромисло зі щіткою в зборі | СЛ220-5205650СБ | 2 | 2 | 18 | |||
| 19 | Термобіметалевий запобіжник | ПР502А-3722010-Э | 1 | 1 | 19 | |||
| 20 | Плоска шайба | Н2420-63 | 3 | 3 | 20 | |||
| 21 | Провідна шина | СЛ220-5205366 | 1 | 1 | 21 | |||
| 22 | Кришка резистивного вузла | СЛ220-5205368 | 2 | 2 | 22 | |||
| 23 | Горіх М | Гайка М4 | 2 | 2 | 23 | |||
| 24 | Гвинт, спеціальний | 455134 | 2 | 2 | 24 | |||
| 25 | Пластина кріплення резистора | СЛ220-5205361 | 1 | 1 | 25 | |||
| 26 | Пружинна шайба | Шайба 4 пружинная | 2 | 2 | 26 | |||
| 27 | Гвинт М11х5, 4 __NT__3__ | 455085 | 2 | 2 | 27 | |||
| 28 | Опір у зборі | СЛ220-5205360 | 1 | 1 | 28 | |||
| 29 | Пружинна шайба | 252134-29 | 2 | 2 | 29 | |||
| 30 | Гайка М6 | 250508-29 | 2 | 2 | 30 | |||
| 31 | Болт M6х14 | 201417-29 | 2 | 2 | 31 | |||
| 32 | Шайба 6 збільшена | 252037-29 | 2 | 2 | 32 | |||
| 33 | Тяга приводу склоочисника в зборі, мала | СЛ220-5205550-В | 1 | 1 | 33 | |||
| 34 | Редуктор приводу склоочисника у зборі | СЛ220-5205250-А | 1 | 1 | 34 | |||
| 35 | Горіх М | Гайка М6 | 1 | 1 | 35 | |||
| 36 | Пружинна шайба | Шайба 6 пружинная | 1 | 1 | 36 | |||
| 37 | Кривошип редуктора | СЛ220-5205245-А | 1 | 1 | 37 | |||
| 38 | Упорна шайба кривошипа редуктора | 458094 | 2 | 2 | 38 | |||
| 39 | Корпус редуктора з втулками у зборі | СЛ220-5205210-А | 1 | 1 | 39 | |||
| 40 | Черв'як редуктора | СЛ220-5205201 | 1 | 1 | 40 | |||
| 41 | Кулька упорного черв'яка | Ш-6Н | 1 | 1 | 41 | |||
| 42 | Гвинт підпірки | СЛ230-5205017 | 1 | 1 | 42 | |||
| 43 | Гайка М1х25, 12Н | 456034 | 1 | 1 | 43 | |||
| 44 | Пружинна шайба | Шайба 5 пружинная | 3 | 3 | 44 | |||
| 45 | Гвинт М125х__NT__2__ | Винт М5х12 | 3 | 3 | 45 | |||
| 46 | Прокладка корпусу редуктора | СЛ220-5205101-А | 1 | 1 | 46 | |||
| 47 | Ведена шестерня редуктора в зборі | СЛ220-5205230-А | 1 | 1 | 47 | |||
| 48 | Гайка М5-6Н | Х-4003 | 2 | 2 | 48 | |||
| 49 | Пружинна шайба 5Т | Х-4001 | 2 | 2 | 49 | |||
| 50 | Кардан редуктора склоочисника у зборі | СЛ220-5205110 | 1 | 1 | 50 | |||
| 51 | Штифт карданного валу приводу редуктора склоочисника | СЛ220-5205112 | 2 | 2 | 51 | |||
| 52 | Пружина кардана, відтискна | СЛ220-5205113 | 1 | 1 | 52 | |||
| 53 | Прокладка між корпусом редуктора та кожухом електродвигуна | СЛ220-5205102 | 1 | 1 | 53 | |||
| 54 | Кожух статора електродвигуна з обмотками збудження в зборі | МЭ14-3730400-А | 1 | 1 | 54 | |||
| 55 | Щітка з дротом у комплекті | МЭ 1-3730003 | 1 | 1 | 55 | |||
| 56 | Якір електродвигуна в зборі | МЭ14-3730200-А | 1 | 1 | 56 | |||
| 57 | Кришка статора електродвигуна у зборі | МЭ 14-3730100-А | 1 | 1 | 57 | |||
| 58 | Електродвигун приводу | МЭ14Э-520 5009 -Г-Э | 1 | 1 | 58 |
