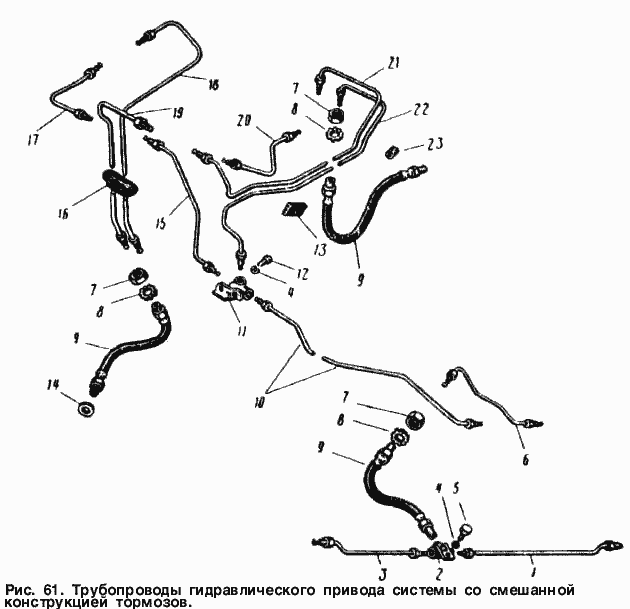

Трубопроводи гідравлічного приводу системи зі змішаною конструкцією гальм
100%
Назва деталі
Хомут у зборі
Заводський номер
367020
Кількість на модель
2
№
Назва деталі
Шланг підсилювача гальм
Заводський номер
412-3506215-10
Кількість на модель
1
№
Назва деталі
Трубка від трійника до правого заднього гальма у зборі
Заводський номер
412-3506100
Кількість на модель
1
№
1
Назва деталі
Трійник трубопроводу в зборі
Заводський номер
412-3506090
Кількість на модель
1
№
2
Назва деталі
Шланг від трійника до лівого заднього гальма у зборі
Заводський номер
412-3506110
Кількість на модель
1
№
3
Назва деталі
Пружинна шайба
Заводський номер
252155-29
Кількість на модель
2
№
4
Назва деталі
гвинт
Заводський номер
201453-29
Кількість на модель
1
№
5
Назва деталі
Трубка від регулятора тиску до гнучкого шланга в зборі
Заводський номер
412-3506082
Кількість на модель
1
№
6
Назва деталі
Гайка М16х1, 5
Заводський номер
250636-29
Кількість на модель
5
№
7
Назва деталі
Шайба 16 зубчаста
Заводський номер
252239-29
Кількість на модель
5
№
8
Назва деталі
Гнучкий гальмівний шланг
Заводський номер
412-3506048
Кількість на модель
5
№
9
Назва деталі
Трубка від колектора до регулятора тиску в зборі
Заводський номер
412-3506210
Кількість на модель
1
№
10
Назва деталі
Колектор гідроприводу в зборі
Заводський номер
412-3506028-10
Кількість на модель
1
№
11
Назва деталі
гвинт
Заводський номер
201455-29
Кількість на модель
1
№
12
Назва деталі
Вкладиш скоби для кріплення трубопроводів
Заводський номер
412-3506114
Кількість на модель
3
№
13
Назва деталі
Ущільнювальна шайба
Заводський номер
365493
Кількість на модель
5
№
14
Назва деталі
Трубка від сигнального пристрою до колектора в зборі
Заводський номер
412-3506046-10
Кількість на модель
1
№
15
Назва деталі
Втулка
Заводський номер
400-3724058
Кількість на модель
2
№
16
Назва деталі
Трубка від вторинної камери головного гальмівного циліндра до сигнального пристрою в зборі
Заводський номер
412-3506026-10
Кількість на модель
1
№
17
Назва деталі
Трубка від вторинної камери головного циліндра до малих циліндрів лівого переднього гальма у зборі
Заводський номер
412-3506176
Кількість на модель
1
№
18
Назва деталі
Трубка від сигнального пристрою до великих циліндрів лівого переднього гальма в зборі
Заводський номер
412-3506034
Кількість на модель
1
№
19
Назва деталі
Трубка від первинної камери головного циліндра до сигнального пристрою в зборі
Заводський номер
412-3506022-20
Кількість на модель
1
№
20
Назва деталі
Трубка від сигнального пристрою до великих циліндрів правого переднього гальма у зборі
Заводський номер
412-3506032
Кількість на модель
1
№
21
Назва деталі
Трубка від колектора до малих циліндрів правого переднього гальма у зборі
Заводський номер
412-3506182
Кількість на модель
1
№
22
Назва деталі
Установка кріпильної скоби трубки
Заводський номер
400-1104018
Кількість на модель
14
№
23
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Хомут у зборі | 367020 | 2 | 2 | |||||
| Шланг підсилювача гальм | 412-3506215-10 | 1 | 1 | |||||
| 1 | Трубка від трійника до правого заднього гальма у зборі | 412-3506100 | 1 | 1 | 1 | |||
| 2 | Трійник трубопроводу в зборі | 412-3506090 | 1 | 1 | 2 | |||
| 3 | Шланг від трійника до лівого заднього гальма у зборі | 412-3506110 | 1 | 1 | 3 | |||
| 4 | Пружинна шайба | 252155-29 | 2 | 2 | 4 | |||
| 5 | гвинт | 201453-29 | 1 | 1 | 5 | |||
| 6 | Трубка від регулятора тиску до гнучкого шланга в зборі | 412-3506082 | 1 | 1 | 6 | |||
| 7 | Гайка М16х1, 5 | 250636-29 | 5 | 5 | 7 | |||
| 8 | Шайба 16 зубчаста | 252239-29 | 5 | 5 | 8 | |||
| 9 | Гнучкий гальмівний шланг | 412-3506048 | 5 | 5 | 9 | |||
| 10 | Трубка від колектора до регулятора тиску в зборі | 412-3506210 | 1 | 1 | 10 | |||
| 11 | Колектор гідроприводу в зборі | 412-3506028-10 | 1 | 1 | 11 | |||
| 12 | гвинт | 201455-29 | 1 | 1 | 12 | |||
| 13 | Вкладиш скоби для кріплення трубопроводів | 412-3506114 | 3 | 3 | 13 | |||
| 14 | Ущільнювальна шайба | 365493 | 5 | 5 | 14 | |||
| 15 | Трубка від сигнального пристрою до колектора в зборі | 412-3506046-10 | 1 | 1 | 15 | |||
| 16 | Втулка | 400-3724058 | 2 | 2 | 16 | |||
| 17 | Трубка від вторинної камери головного гальмівного циліндра до сигнального пристрою в зборі | 412-3506026-10 | 1 | 1 | 17 | |||
| 18 | Трубка від вторинної камери головного циліндра до малих циліндрів лівого переднього гальма у зборі | 412-3506176 | 1 | 1 | 18 | |||
| 19 | Трубка від сигнального пристрою до великих циліндрів лівого переднього гальма в зборі | 412-3506034 | 1 | 1 | 19 | |||
| 20 | Трубка від первинної камери головного циліндра до сигнального пристрою в зборі | 412-3506022-20 | 1 | 1 | 20 | |||
| 21 | Трубка від сигнального пристрою до великих циліндрів правого переднього гальма у зборі | 412-3506032 | 1 | 1 | 21 | |||
| 22 | Трубка від колектора до малих циліндрів правого переднього гальма у зборі | 412-3506182 | 1 | 1 | 22 | |||
| 23 | Установка кріпильної скоби трубки | 400-1104018 | 14 | 14 | 23 |
