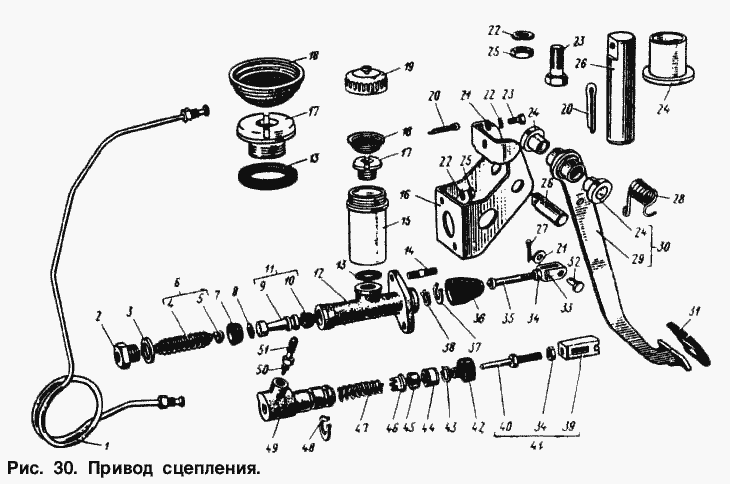

Привід зчеплення
100%
Назва деталі
Робочий циліндр приводу зчеплення у зборі
Заводський номер
412-1602510-01
Кількість на модель
1
№
Назва деталі
Штовхач поршня головного циліндра (комплект)
Заводський номер
408-3505950
Кількість на модель
1
№
Назва деталі
Трубка приводу ввімкнення зчеплення у зборі
Заводський номер
412-1602590
Кількість на модель
1
№
1
Назва деталі
Штуцер головного циліндра приводу вимкнення зчеплення
Заводський номер
403-1609017
Кількість на модель
1
№
2
Назва деталі
Прокладка штуцера головного циліндра
Заводський номер
402-3505018-01
Кількість на модель
1
№
3
Назва деталі
Пружина
Заводський номер
403-3505032
Кількість на модель
1
№
4
Назва деталі
Тримач
Заводський номер
402-3505037
Кількість на модель
1
№
5
Назва деталі
Пружина в зборі
Заводський номер
403-3505031
Кількість на модель
1
№
6
Назва деталі
Манжета
Заводський номер
402-3505035
Кількість на модель
1
№
7
Назва деталі
Клапан
Заводський номер
402-3505030
Кількість на модель
1
№
8
Назва деталі
Поршень
Заводський номер
403-3505029
Кількість на модель
1
№
9
Назва деталі
Манжета
Заводський номер
403-3505033
Кількість на модель
1
№
10
Назва деталі
Поршень у зборі
Заводський номер
403-3505028
Кількість на модель
1
№
11
Назва деталі
Корпус головного циліндра
Заводський номер
403-1609016
Кількість на модель
1
№
12
Назва деталі
Прокладка штуцера
Заводський номер
403-3505117-А1
Кількість на модель
1
№
13
Назва деталі
Шпилька М8х18
Заводський номер
3630988-02
Кількість на модель
2
№
14
Назва деталі
Корпус працює
Заводський номер
403-3505108-Б
Кількість на модель
1
№
15
Назва деталі
Кронштейн педалі зчеплення
Заводський номер
408-1602078
Кількість на модель
1
№
16
Назва деталі
Ствольна насадка
Заводський номер
403-3505115
Кількість на модель
1
№
17
Назва деталі
Мережа
Заводський номер
403-3505126-01
Кількість на модель
1
№
18
Назва деталі
Кришка
Заводський номер
403-3505110
Кількість на модель
1
№
19
Назва деталі
Шплінт 4х25
Заводський номер
258053
Кількість на модель
1
№
20
Назва деталі
Диск
Заводський номер
252005-29
Кількість на модель
2
№
21
Назва деталі
Пружинна шайба
Заводський номер
252135-29
Кількість на модель
3
№
22
Назва деталі
гвинт
Заводський номер
201455-29
Кількість на модель
1
№
23
Назва деталі
Втулка
Заводський номер
403Ю-1602017
Кількість на модель
2
№
24
Назва деталі
Гайка MxH
Заводський номер
250511-29
Кількість на модель
2
№
25
Назва деталі
Ось педалей
Заводський номер
403-1602055
Кількість на модель
1
№
26
Назва деталі
Шплінт 3,2х20
Заводський номер
257039-29
Кількість на модель
1
№
27
Назва деталі
Відтяжна пружина
Заводський номер
403-1602094-Б
Кількість на модель
1
№
28
Назва деталі
Педаль зчеплення
Заводський номер
403-1602015
Кількість на модель
1
№
29
Назва деталі
Педаль зчеплення з втулками у зборі
Заводський номер
403-1602010
Кількість на модель
1
№
30
Назва деталі
Накладка на педаль
Заводський номер
403-1602048
Кількість на модель
1
№
31
Назва деталі
Палець 8х25
Заводський номер
260034-29
Кількість на модель
1
№
32
Назва деталі
Вилка штовхача
Заводський номер
408-3505064
Кількість на модель
1
№
33
Назва деталі
Гайка М8
Заводський номер
250510-29
Кількість на модель
2
№
34
Назва деталі
Штовхач поршня головного циліндра
Заводський номер
408-3505062
Кількість на модель
1
№
35
Назва деталі
Захисний ковпак головного гальмівного циліндра
Заводський номер
403-3505065
Кількість на модель
1
№
36
Назва деталі
Кільце
Заводський номер
403-3505038
Кількість на модель
1
№
37
Назва деталі
Шайба упору поршня головного циліндра
Заводський номер
403-3505048-Б
Кількість на модель
1
№
38
Назва деталі
Наконечник штовхача вилки
Заводський номер
412-1602524
Кількість на модель
1
№
39
Назва деталі
Виштовхувач вилки
Заводський номер
412Э-1602521
Кількість на модель
1
№
40
Назва деталі
Штовхач вилки вимкнення зчеплення у зборі
Заводський номер
412Э-1602520-01
Кількість на модель
1
№
41
Назва деталі
Захисний ковпак
Заводський номер
403-1602519-01
Кількість на модель
1
№
42
Назва деталі
Стопорне кільце
Заводський номер
403-1602518
Кількість на модель
1
№
43
Назва деталі
Поршень циліндра приводу
Заводський номер
403-1602514
Кількість на модель
1
№
44
Назва деталі
Манжета поршня робочого циліндра
Заводський номер
402-3501051
Кількість на модель
1
№
45
Назва деталі
Грибок розпірної манжети
Заводський номер
408-1602515
Кількість на модель
1
№
46
Назва деталі
Пружина
Заводський номер
408-1602517
Кількість на модель
1
№
47
Назва деталі
Стопорне кільце
Заводський номер
412-1602525
Кількість на модель
1
№
48
Назва деталі
Робочий циліндр приводу
Заводський номер
412-1602512-01
Кількість на модель
1
№
49
Назва деталі
Перепускний клапан
Заводський номер
403-3501064
Кількість на модель
1
№
50
Назва деталі
Ковпачок клапана
Заводський номер
402-3501065
Кількість на модель
1
№
51
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Робочий циліндр приводу зчеплення у зборі | 412-1602510-01 | 1 | 1 | |||||
| Штовхач поршня головного циліндра (комплект) | 408-3505950 | 1 | 1 | |||||
| 1 | Трубка приводу ввімкнення зчеплення у зборі | 412-1602590 | 1 | 1 | 1 | |||
| 2 | Штуцер головного циліндра приводу вимкнення зчеплення | 403-1609017 | 1 | 1 | 2 | |||
| 3 | Прокладка штуцера головного циліндра | 402-3505018-01 | 1 | 1 | 3 | |||
| 4 | Пружина | 403-3505032 | 1 | 1 | 4 | |||
| 5 | Тримач | 402-3505037 | 1 | 1 | 5 | |||
| 6 | Пружина в зборі | 403-3505031 | 1 | 1 | 6 | |||
| 7 | Манжета | 402-3505035 | 1 | 1 | 7 | |||
| 8 | Клапан | 402-3505030 | 1 | 1 | 8 | |||
| 9 | Поршень | 403-3505029 | 1 | 1 | 9 | |||
| 10 | Манжета | 403-3505033 | 1 | 1 | 10 | |||
| 11 | Поршень у зборі | 403-3505028 | 1 | 1 | 11 | |||
| 12 | Корпус головного циліндра | 403-1609016 | 1 | 1 | 12 | |||
| 13 | Прокладка штуцера | 403-3505117-А1 | 1 | 1 | 13 | |||
| 14 | Шпилька М8х18 | 3630988-02 | 2 | 2 | 14 | |||
| 15 | Корпус працює | 403-3505108-Б | 1 | 1 | 15 | |||
| 16 | Кронштейн педалі зчеплення | 408-1602078 | 1 | 1 | 16 | |||
| 17 | Ствольна насадка | 403-3505115 | 1 | 1 | 17 | |||
| 18 | Мережа | 403-3505126-01 | 1 | 1 | 18 | |||
| 19 | Кришка | 403-3505110 | 1 | 1 | 19 | |||
| 20 | Шплінт 4х25 | 258053 | 1 | 1 | 20 | |||
| 21 | Диск | 252005-29 | 2 | 2 | 21 | |||
| 22 | Пружинна шайба | 252135-29 | 3 | 3 | 22 | |||
| 23 | гвинт | 201455-29 | 1 | 1 | 23 | |||
| 24 | Втулка | 403Ю-1602017 | 2 | 2 | 24 | |||
| 25 | Гайка MxH | 250511-29 | 2 | 2 | 25 | |||
| 26 | Ось педалей | 403-1602055 | 1 | 1 | 26 | |||
| 27 | Шплінт 3,2х20 | 257039-29 | 1 | 1 | 27 | |||
| 28 | Відтяжна пружина | 403-1602094-Б | 1 | 1 | 28 | |||
| 29 | Педаль зчеплення | 403-1602015 | 1 | 1 | 29 | |||
| 30 | Педаль зчеплення з втулками у зборі | 403-1602010 | 1 | 1 | 30 | |||
| 31 | Накладка на педаль | 403-1602048 | 1 | 1 | 31 | |||
| 32 | Палець 8х25 | 260034-29 | 1 | 1 | 32 | |||
| 33 | Вилка штовхача | 408-3505064 | 1 | 1 | 33 | |||
| 34 | Гайка М8 | 250510-29 | 2 | 2 | 34 | |||
| 35 | Штовхач поршня головного циліндра | 408-3505062 | 1 | 1 | 35 | |||
| 36 | Захисний ковпак головного гальмівного циліндра | 403-3505065 | 1 | 1 | 36 | |||
| 37 | Кільце | 403-3505038 | 1 | 1 | 37 | |||
| 38 | Шайба упору поршня головного циліндра | 403-3505048-Б | 1 | 1 | 38 | |||
| 39 | Наконечник штовхача вилки | 412-1602524 | 1 | 1 | 39 | |||
| 40 | Виштовхувач вилки | 412Э-1602521 | 1 | 1 | 40 | |||
| 41 | Штовхач вилки вимкнення зчеплення у зборі | 412Э-1602520-01 | 1 | 1 | 41 | |||
| 42 | Захисний ковпак | 403-1602519-01 | 1 | 1 | 42 | |||
| 43 | Стопорне кільце | 403-1602518 | 1 | 1 | 43 | |||
| 44 | Поршень циліндра приводу | 403-1602514 | 1 | 1 | 44 | |||
| 45 | Манжета поршня робочого циліндра | 402-3501051 | 1 | 1 | 45 | |||
| 46 | Грибок розпірної манжети | 408-1602515 | 1 | 1 | 46 | |||
| 47 | Пружина | 408-1602517 | 1 | 1 | 47 | |||
| 48 | Стопорне кільце | 412-1602525 | 1 | 1 | 48 | |||
| 49 | Робочий циліндр приводу | 412-1602512-01 | 1 | 1 | 49 | |||
| 50 | Перепускний клапан | 403-3501064 | 1 | 1 | 50 | |||
| 51 | Ковпачок клапана | 402-3501065 | 1 | 1 | 51 |
