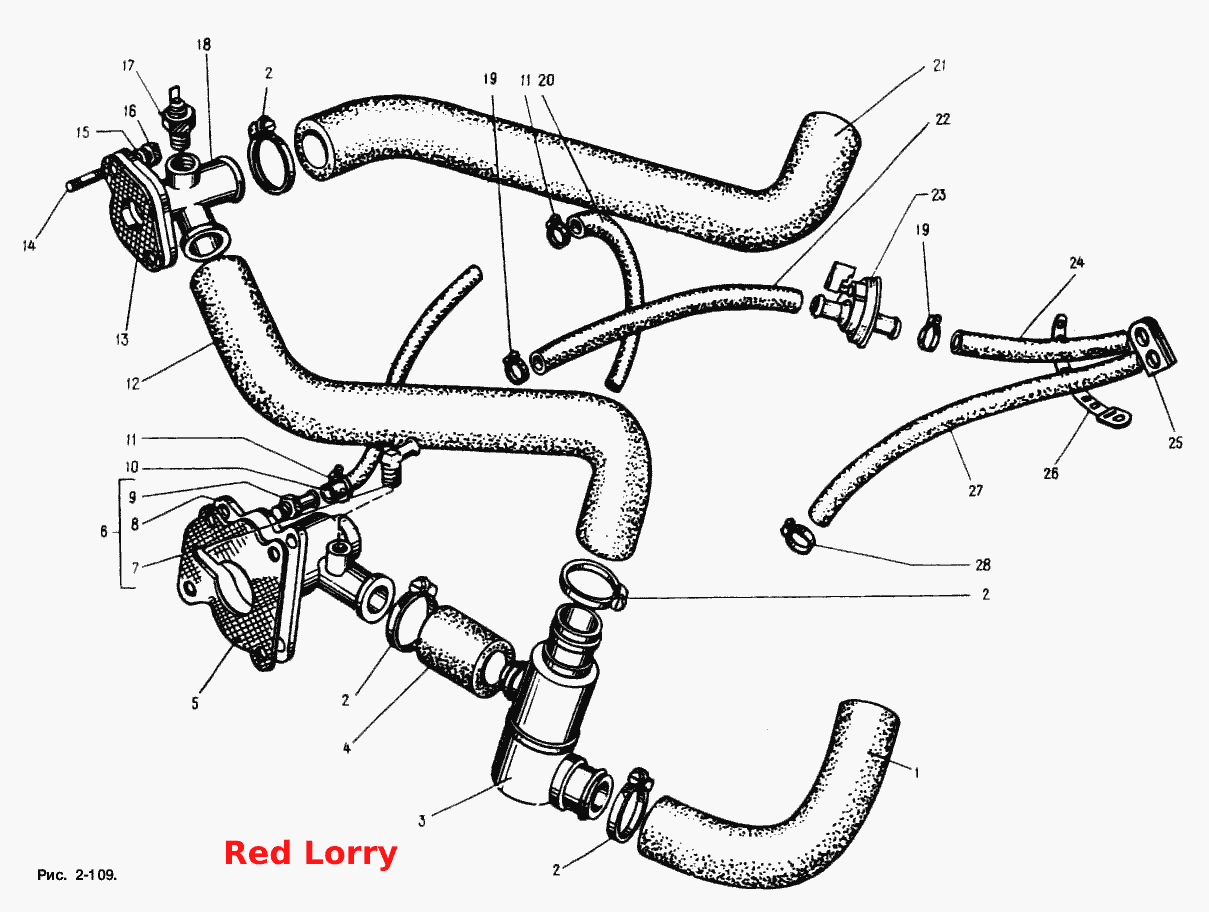

Трубопроводи та шланги системи охолодження двигуна з термостатом
100%
Назва деталі
Шланг відведення підігріву впускної труби
Заводський номер
412-1303102-40
Кількість на модель
№
Назва деталі
Підвідний рукав
Заводський номер
21412-1303025-01
Кількість на модель
№
1
Назва деталі
Черв'ячний хомут у зборі
Заводський номер
367293
Кількість на модель
№
2
Назва деталі
Термостат у зборі
Заводський номер
412-1306010-10
Кількість на модель
№
3
Назва деталі
Шланг подачі водяного насоса
Заводський номер
412-1303030-10
Кількість на модель
№
4
Назва деталі
Прокладка
Заводський номер
412-1303044-10
Кількість на модель
№
5
Назва деталі
Підвідний патрубок насоса в зборі
Заводський номер
21412-1303038
Кількість на модель
№
6
Назва деталі
Кутовий фітинг підвідного шланга до обігрівача
Заводський номер
412-8101290-01
Кількість на модель
№
7
Назва деталі
Підвідний патрубок водяного насоса
Заводський номер
412-1303040-10
Кількість на модель
№
8
Назва деталі
Штуцер підігріву карбюратора
Заводський номер
21412-1303106
Кількість на модель
№
9
Назва деталі
Шланг відведення підігріву карбюратора
Заводський номер
21412-1303060
Кількість на модель
№
10
Назва деталі
Хомут 0 8—16 черв'ячний у зборі
Заводський номер
367291
Кількість на модель
№
11
Назва деталі
Перепускний шланг термостата
Заводський номер
21412-1303096
Кількість на модель
№
12
Назва деталі
Установка гнізда термостата
Заводський номер
412-1306102
Кількість на модель
№
13
Назва деталі
Шпилька М8х1х22
Заводський номер
363063-29
Кількість на модель
№
14
Назва деталі
Диск
Заводський номер
252005-29
Кількість на модель
№
15
Назва деталі
Гайка MxH
Заводський номер
250511-29
Кількість на модель
№
16
Назва деталі
Датчик індикатора температури води у зборі
Заводський номер
2140-3808610
Кількість на модель
№
17
Назва деталі
Датчик індикатора температури води у зборі
Заводський номер
ТМ100А-Э
Кількість на модель
№
17
Назва деталі
Випускний патрубок водяної сорочки
Заводський номер
21412-1303014
Кількість на модель
№
18
Назва деталі
Хомут 0 16—27 черв'ячний у зборі
Заводський номер
367292
Кількість на модель
№
19
Назва деталі
Шланг підведення підігріву карбюратора
Заводський номер
21412-1303066
Кількість на модель
№
20
Назва деталі
Відвідний рукав
Заводський номер
21412-1303010
Кількість на модель
№
21
Назва деталі
Передній відвідний шланг обігрівача
Заводський номер
21412-8101192
Кількість на модель
№
22
Назва деталі
Кран обігрівача в зборі
Заводський номер
2141-8101400
Кількість на модель
№
23
Назва деталі
Задній відвідний шланг обігрівача
Заводський номер
2141-8101201
Кількість на модель
№
24
Назва деталі
Ущільнювальна втулка шлангів обігрівача
Заводський номер
2141-8101204
Кількість на модель
№
25
Назва деталі
Хомут для кріплення шлангів
Заводський номер
1412-1104342
Кількість на модель
№
26
Назва деталі
Підвідний шланг обігрівача
Заводський номер
21412-8101200
Кількість на модель
№
27
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Шланг відведення підігріву впускної труби | 412-1303102-40 | |||||||
| 1 | Підвідний рукав | 21412-1303025-01 | 1 | |||||
| 2 | Черв'ячний хомут у зборі | 367293 | 2 | |||||
| 3 | Термостат у зборі | 412-1306010-10 | 3 | |||||
| 4 | Шланг подачі водяного насоса | 412-1303030-10 | 4 | |||||
| 5 | Прокладка | 412-1303044-10 | 5 | |||||
| 6 | Підвідний патрубок насоса в зборі | 21412-1303038 | 6 | |||||
| 7 | Кутовий фітинг підвідного шланга до обігрівача | 412-8101290-01 | 7 | |||||
| 8 | Підвідний патрубок водяного насоса | 412-1303040-10 | 8 | |||||
| 9 | Штуцер підігріву карбюратора | 21412-1303106 | 9 | |||||
| 10 | Шланг відведення підігріву карбюратора | 21412-1303060 | 10 | |||||
| 11 | Хомут 0 8—16 черв'ячний у зборі | 367291 | 11 | |||||
| 12 | Перепускний шланг термостата | 21412-1303096 | 12 | |||||
| 13 | Установка гнізда термостата | 412-1306102 | 13 | |||||
| 14 | Шпилька М8х1х22 | 363063-29 | 14 | |||||
| 15 | Диск | 252005-29 | 15 | |||||
| 16 | Гайка MxH | 250511-29 | 16 | |||||
| 17 | Датчик індикатора температури води у зборі | 2140-3808610 | 17 | |||||
| 17 | Датчик індикатора температури води у зборі | ТМ100А-Э | 17 | |||||
| 18 | Випускний патрубок водяної сорочки | 21412-1303014 | 18 | |||||
| 19 | Хомут 0 16—27 черв'ячний у зборі | 367292 | 19 | |||||
| 20 | Шланг підведення підігріву карбюратора | 21412-1303066 | 20 | |||||
| 21 | Відвідний рукав | 21412-1303010 | 21 | |||||
| 22 | Передній відвідний шланг обігрівача | 21412-8101192 | 22 | |||||
| 23 | Кран обігрівача в зборі | 2141-8101400 | 23 | |||||
| 24 | Задній відвідний шланг обігрівача | 2141-8101201 | 24 | |||||
| 25 | Ущільнювальна втулка шлангів обігрівача | 2141-8101204 | 25 | |||||
| 26 | Хомут для кріплення шлангів | 1412-1104342 | 26 | |||||
| 27 | Підвідний шланг обігрівача | 21412-8101200 | 27 |
