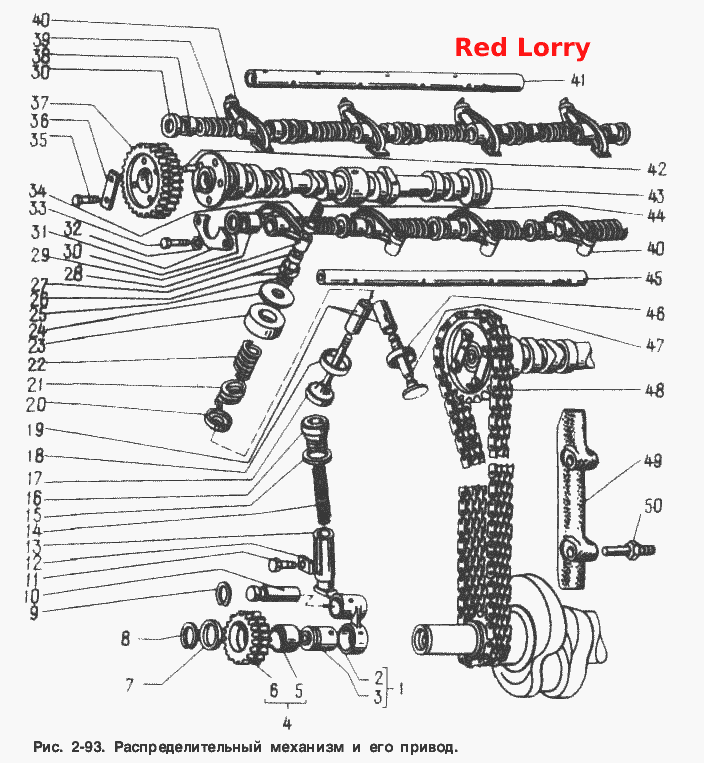

Розподільний механізм та його привід
100%
Назва деталі
Направляюча втулка, збільшена на 0,25 мм
Заводський номер
412-1007033-БР
Кількість на модель
№
Назва деталі
Впускний клапан
Заводський номер
3317.1007010-02
Кількість на модель
№
Назва деталі
Впускний клапан у зборі
Заводський номер
412-1007012-10
Кількість на модель
№
Назва деталі
Сідло впускного клапана
Заводський номер
3317.1007082
Кількість на модель
№
Назва деталі
Сідло впускного клапана, збільшене на 0, 6 мм
Заводський номер
3317.1007082-20
Кількість на модель
№
Назва деталі
Вставне сідло впускного клапана, збільшене на 0,6 мм
Заводський номер
412-1007082-БР
Кількість на модель
№
Назва деталі
Вставне сідло випускного клапана, збільшене на 0,6 мм
Заводський номер
412-1007080-БР
Кількість на модель
№
Назва деталі
Важіль натяжного пристрою у зборі
Заводський номер
412-1006051-10
Кількість на модель
№
1
Назва деталі
Важіль натяжного пристрою
Заводський номер
412-1006052-10
Кількість на модель
№
2
Назва деталі
Ось зірочки
Заводський номер
412-1006053
Кількість на модель
№
3
Назва деталі
Зірочка натяжного механізму в зборі
Заводський номер
412-006045-10
Кількість на модель
№
4
Назва деталі
Втулка зірочки
Заводський номер
412-1006047
Кількість на модель
№
5
Назва деталі
Зірочка натяжного пристрою
Заводський номер
412-1006046-10
Кількість на модель
№
6
Назва деталі
Диск
Заводський номер
365143
Кількість на модель
№
7
Назва деталі
Кільце діаметром 22 пружинне опорне
Заводський номер
366561
Кількість на модель
№
8
Назва деталі
Кільце діаметром 12 пружинне опорне
Заводський номер
366560
Кількість на модель
№
9
Назва деталі
Вісь важеля
Заводський номер
412-1006056
Кількість на модель
№
10
Назва деталі
Болт M10х24
Заводський номер
360129-29
Кількість на модель
№
11
Назва деталі
Притискна пластина
Заводський номер
412-1006075-01
Кількість на модель
№
12
Назва деталі
Плунжер натяжного пристрою
Заводський номер
412-1006066-01
Кількість на модель
№
13
Назва деталі
Пружина натяжного механізму
Заводський номер
412-1006070
Кількість на модель
№
14
Назва деталі
Диск
Заводський номер
365145
Кількість на модель
№
15
Назва деталі
Заглушка М22х1,5
Заводський номер
367102-29
Кількість на модель
№
16
Назва деталі
Впускний клапан
Заводський номер
412-1007010-02
Кількість на модель
№
17
Назва деталі
Вставне сідло впускного клапана
Заводський номер
412-1007082-01
Кількість на модель
№
18
Назва деталі
Втулка направляючої клапана
Заводський номер
412-1007033
Кількість на модель
№
19
Назва деталі
Опорна шайба пружини
Заводський номер
408-1007030
Кількість на модель
№
20
Назва деталі
Зовнішня пружина клапана
Заводський номер
412-1007020-02
Кількість на модель
№
21
Назва деталі
Внутрішня пружина клапана
Заводський номер
412-1007021-02
Кількість на модель
№
22
Назва деталі
Маслозахисний ковпачок клапана
Заводський номер
412-1007014
Кількість на модель
№
23
Назва деталі
Тарілка пружини клапана
Заводський номер
412-1007025
Кількість на модель
№
24
Назва деталі
Ущільнювальна шайба тарілки
Заводський номер
412-1007027
Кількість на модель
№
25
Назва деталі
Сухар клапана
Заводський номер
412-1007028-01
Кількість на модель
№
26
Назва деталі
Наконечник стрижня
Заводський номер
412-1007017
Кількість на модель
№
27
Назва деталі
Коромысло клапана
Заводський номер
412-1007146
Кількість на модель
№
28
Назва деталі
Велика розпірна втулка коромисла
Заводський номер
412-1007134
Кількість на модель
№
29
Назва деталі
Диск
Заводський номер
365156
Кількість на модель
№
30
Назва деталі
Опорний фланець вала
Заводський номер
412-1006018
Кількість на модель
№
31
Назва деталі
Диск
Заводський номер
252134
Кількість на модель
№
32
Назва деталі
Гвинт М206х__NT__2__
Заводський номер
222527
Кількість на модель
№
33
Назва деталі
Контргайка натискного болта М8х1
Заводський номер
362339
Кількість на модель
№
34
Назва деталі
гвинт
Заводський номер
201417
Кількість на модель
№
35
Назва деталі
Пластина кріпильних болтів зірочки
Заводський номер
412-1006023
Кількість на модель
№
36
Назва деталі
Зірочка веденого вала
Заводський номер
412-1006020-10
Кількість на модель
№
37
Назва деталі
Мала розпірна втулка коромисла
Заводський номер
412-1007136
Кількість на модель
№
38
Назва деталі
Підтискна пружина коромисла
Заводський номер
412-1007130
Кількість на модель
№
39
Назва деталі
Важіль клапана у зборі
Заводський номер
412-1007140
Кількість на модель
№
40
Назва деталі
Вісь коромисла випускних клапанів у зборі
Заводський номер
412-1007104
Кількість на модель
№
41
Назва деталі
Штифт 8х10
Заводський номер
361890
Кількість на модель
№
42
Назва деталі
Розподільний вал у зборі
Заводський номер
412-1006010
Кількість на модель
№
43
Назва деталі
Регулювальний гвинт коромисла клапана М8х1
Заводський номер
412-1007122
Кількість на модель
№
44
Назва деталі
Вал коромисла впускних клапанів у зборі
Заводський номер
412-1007100
Кількість на модель
№
45
Назва деталі
Вставне сідло випускного клапана
Заводський номер
412-1007080
Кількість на модель
№
46
Назва деталі
Випускні клапани
Заводський номер
412-1007012-11
Кількість на модель
№
47
Назва деталі
Ланцюг приводу вала у зборі
Заводський номер
412-1006040-20
Кількість на модель
№
48
Назва деталі
Стабілізатор ланцюга
Заводський номер
412-1006078-01
Кількість на модель
№
49
Назва деталі
Вісь гальма ланцюга
Заводський номер
412-1006080
Кількість на модель
№
50
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Направляюча втулка, збільшена на 0,25 мм | 412-1007033-БР | |||||||
| Впускний клапан | 3317.1007010-02 | |||||||
| Впускний клапан у зборі | 412-1007012-10 | |||||||
| Сідло впускного клапана | 3317.1007082 | |||||||
| Сідло впускного клапана, збільшене на 0, 6 мм | 3317.1007082-20 | |||||||
| Вставне сідло впускного клапана, збільшене на 0,6 мм | 412-1007082-БР | |||||||
| Вставне сідло випускного клапана, збільшене на 0,6 мм | 412-1007080-БР | |||||||
| 1 | Важіль натяжного пристрою у зборі | 412-1006051-10 | 1 | |||||
| 2 | Важіль натяжного пристрою | 412-1006052-10 | 2 | |||||
| 3 | Ось зірочки | 412-1006053 | 3 | |||||
| 4 | Зірочка натяжного механізму в зборі | 412-006045-10 | 4 | |||||
| 5 | Втулка зірочки | 412-1006047 | 5 | |||||
| 6 | Зірочка натяжного пристрою | 412-1006046-10 | 6 | |||||
| 7 | Диск | 365143 | 7 | |||||
| 8 | Кільце діаметром 22 пружинне опорне | 366561 | 8 | |||||
| 9 | Кільце діаметром 12 пружинне опорне | 366560 | 9 | |||||
| 10 | Вісь важеля | 412-1006056 | 10 | |||||
| 11 | Болт M10х24 | 360129-29 | 11 | |||||
| 12 | Притискна пластина | 412-1006075-01 | 12 | |||||
| 13 | Плунжер натяжного пристрою | 412-1006066-01 | 13 | |||||
| 14 | Пружина натяжного механізму | 412-1006070 | 14 | |||||
| 15 | Диск | 365145 | 15 | |||||
| 16 | Заглушка М22х1,5 | 367102-29 | 16 | |||||
| 17 | Впускний клапан | 412-1007010-02 | 17 | |||||
| 18 | Вставне сідло впускного клапана | 412-1007082-01 | 18 | |||||
| 19 | Втулка направляючої клапана | 412-1007033 | 19 | |||||
| 20 | Опорна шайба пружини | 408-1007030 | 20 | |||||
| 21 | Зовнішня пружина клапана | 412-1007020-02 | 21 | |||||
| 22 | Внутрішня пружина клапана | 412-1007021-02 | 22 | |||||
| 23 | Маслозахисний ковпачок клапана | 412-1007014 | 23 | |||||
| 24 | Тарілка пружини клапана | 412-1007025 | 24 | |||||
| 25 | Ущільнювальна шайба тарілки | 412-1007027 | 25 | |||||
| 26 | Сухар клапана | 412-1007028-01 | 26 | |||||
| 27 | Наконечник стрижня | 412-1007017 | 27 | |||||
| 28 | Коромысло клапана | 412-1007146 | 28 | |||||
| 29 | Велика розпірна втулка коромисла | 412-1007134 | 29 | |||||
| 30 | Диск | 365156 | 30 | |||||
| 31 | Опорний фланець вала | 412-1006018 | 31 | |||||
| 32 | Диск | 252134 | 32 | |||||
| 33 | Гвинт М206х__NT__2__ | 222527 | 33 | |||||
| 34 | Контргайка натискного болта М8х1 | 362339 | 34 | |||||
| 35 | гвинт | 201417 | 35 | |||||
| 36 | Пластина кріпильних болтів зірочки | 412-1006023 | 36 | |||||
| 37 | Зірочка веденого вала | 412-1006020-10 | 37 | |||||
| 38 | Мала розпірна втулка коромисла | 412-1007136 | 38 | |||||
| 39 | Підтискна пружина коромисла | 412-1007130 | 39 | |||||
| 40 | Важіль клапана у зборі | 412-1007140 | 40 | |||||
| 41 | Вісь коромисла випускних клапанів у зборі | 412-1007104 | 41 | |||||
| 42 | Штифт 8х10 | 361890 | 42 | |||||
| 43 | Розподільний вал у зборі | 412-1006010 | 43 | |||||
| 44 | Регулювальний гвинт коромисла клапана М8х1 | 412-1007122 | 44 | |||||
| 45 | Вал коромисла впускних клапанів у зборі | 412-1007100 | 45 | |||||
| 46 | Вставне сідло випускного клапана | 412-1007080 | 46 | |||||
| 47 | Випускні клапани | 412-1007012-11 | 47 | |||||
| 48 | Ланцюг приводу вала у зборі | 412-1006040-20 | 48 | |||||
| 49 | Стабілізатор ланцюга | 412-1006078-01 | 49 | |||||
| 50 | Вісь гальма ланцюга | 412-1006080 | 50 |
