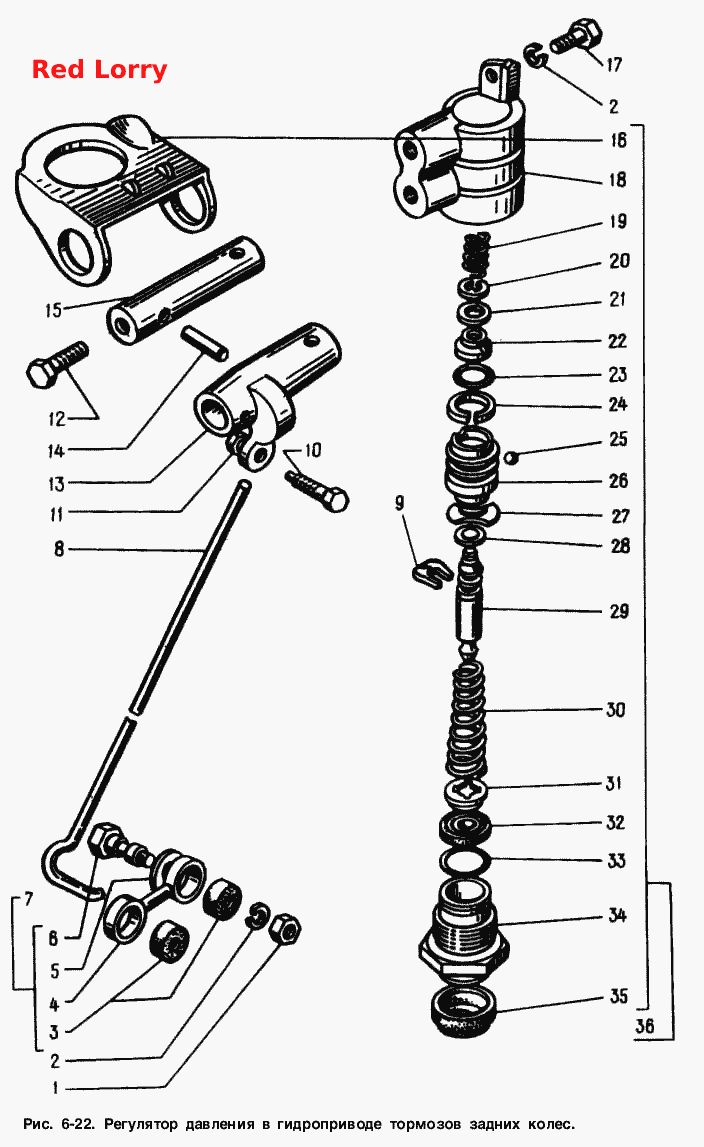

Регулятор тиску в гідроприводі гальм задніх коліс
100%
Назва деталі
Регулятор тиску з навантажувальним стрижнем у зборі (включає всі деталі на рис.76 "Регулятор давления в гидроприводе…", крім 252135-29,4593171063)
Заводський номер
2141-3535005*
Кількість на модель
1
№
Назва деталі
Гайка М8
Заводський номер
250510-29
Кількість на модель
1
№
1
Назва деталі
Пружинна шайба
Заводський номер
252135-29
Кількість на модель
3
№
2
Назва деталі
Втулка
Заводський номер
412-3535106
Кількість на модель
2
№
3
Назва деталі
Стійка стрижня в зборі
Заводський номер
2141-3535096
Кількість на модель
1
№
4
Назва деталі
Диск
Заводський номер
252006-29
Кількість на модель
1
№
5
Назва деталі
Вісь нижнього шарніра стійки
Заводський номер
2141-3535110
Кількість на модель
1
№
6
Назва деталі
Стійка стрижня з втулками у зборі
Заводський номер
2141-3535088
Кількість на модель
1
№
7
Назва деталі
Навантажувальний стрижень
Заводський номер
2141-3535072
Кількість на модель
1
№
8
Назва деталі
Опорна скоба поршня
Заводський номер
412-3535042
Кількість на модель
1
№
9
Назва деталі
Регулювальний болт натискного важеля
Заводський номер
2141-3535080
Кількість на модель
1
№
10
Назва деталі
Гайка MxH
Заводський номер
250511-29
Кількість на модель
1
№
11
Назва деталі
Гвинт
Заводський номер
412-3535084-01
Кількість на модель
1
№
12
Назва деталі
Важіль натискного поршня
Заводський номер
2141-3535066
Кількість на модель
1
№
13
Назва деталі
Штифт 6х28
Заводський номер
361905
Кількість на модель
1
№
14
Назва деталі
Вісь натискного важеля поршня
Заводський номер
2141-3535070
Кількість на модель
1
№
15
Назва деталі
Кронштейн регулятора тиску
Заводський номер
2141-3535125
Кількість на модель
1
№
16
Назва деталі
Болт M8х18
Заводський номер
4593171063
Кількість на модель
2
№
17
Назва деталі
Корпус регулятора
Заводський номер
2141-3535014
Кількість на модель
1
№
18
Назва деталі
Притискна пружина конуса
Заводський номер
2141-3535050
Кількість на модель
1
№
19
Назва деталі
Стопорна шайба
Заводський номер
412-3535030
Кількість на модель
1
№
20
Назва деталі
Шайба 6,45 проміжна керуючого конуса
Заводський номер
2141-3535032
Кількість на модель
1
№
21
Назва деталі
Керуючий конус кульового клапана
Заводський номер
2141-3535028
Кількість на модель
1
№
22
Назва деталі
Ущільнювальне кільце
Заводський номер
412-3535020
Кількість на модель
1
№
23
Назва деталі
Притискна пружина кульки
Заводський номер
412-3535024
Кількість на модель
1
№
24
Назва деталі
Партнер
Заводський номер
263003
Кількість на модель
1
№
25
Назва деталі
Гільза поршня
Заводський номер
2141-3535016
Кількість на модель
1
№
26
Назва деталі
Пружинна зворотна шайба гільзи
Заводський номер
412-3535018
Кількість на модель
1
№
27
Назва деталі
Манжета
Заводський номер
412-3535058
Кількість на модель
1
№
28
Назва деталі
Поршень регулятора
Заводський номер
2141-3535048
Кількість на модель
1
№
29
Назва деталі
Поворотна пружина
Заводський номер
412-3535056
Кількість на модель
1
№
30
Назва деталі
Розпірна втулка манжети малого ступеня поршня
Заводський номер
412-3535034
Кількість на модель
1
№
31
Назва деталі
Манжета
Заводський номер
412-3535054
Кількість на модель
1
№
32
Назва деталі
Ущільнювальне кільце
Заводський номер
412-3535038
Кількість на модель
1
№
33
Назва деталі
Втулка кріплення корпусу регулятора тиску
Заводський номер
412-3535036
Кількість на модель
1
№
34
Назва деталі
Захисний чохол
Заводський номер
412-3535046
Кількість на модель
1
№
35
Назва деталі
Регулятор тиску в зборі
Заводський номер
2141-3535010
Кількість на модель
1
№
36
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Регулятор тиску з навантажувальним стрижнем у зборі (включає всі деталі на рис.76 "Регулятор давления в гидроприводе…", крім 252135-29,4593171063) | 2141-3535005* | 1 | 1 | |||||
| 1 | Гайка М8 | 250510-29 | 1 | 1 | 1 | |||
| 2 | Пружинна шайба | 252135-29 | 3 | 3 | 2 | |||
| 3 | Втулка | 412-3535106 | 2 | 2 | 3 | |||
| 4 | Стійка стрижня в зборі | 2141-3535096 | 1 | 1 | 4 | |||
| 5 | Диск | 252006-29 | 1 | 1 | 5 | |||
| 6 | Вісь нижнього шарніра стійки | 2141-3535110 | 1 | 1 | 6 | |||
| 7 | Стійка стрижня з втулками у зборі | 2141-3535088 | 1 | 1 | 7 | |||
| 8 | Навантажувальний стрижень | 2141-3535072 | 1 | 1 | 8 | |||
| 9 | Опорна скоба поршня | 412-3535042 | 1 | 1 | 9 | |||
| 10 | Регулювальний болт натискного важеля | 2141-3535080 | 1 | 1 | 10 | |||
| 11 | Гайка MxH | 250511-29 | 1 | 1 | 11 | |||
| 12 | Гвинт | 412-3535084-01 | 1 | 1 | 12 | |||
| 13 | Важіль натискного поршня | 2141-3535066 | 1 | 1 | 13 | |||
| 14 | Штифт 6х28 | 361905 | 1 | 1 | 14 | |||
| 15 | Вісь натискного важеля поршня | 2141-3535070 | 1 | 1 | 15 | |||
| 16 | Кронштейн регулятора тиску | 2141-3535125 | 1 | 1 | 16 | |||
| 17 | Болт M8х18 | 4593171063 | 2 | 2 | 17 | |||
| 18 | Корпус регулятора | 2141-3535014 | 1 | 1 | 18 | |||
| 19 | Притискна пружина конуса | 2141-3535050 | 1 | 1 | 19 | |||
| 20 | Стопорна шайба | 412-3535030 | 1 | 1 | 20 | |||
| 21 | Шайба 6,45 проміжна керуючого конуса | 2141-3535032 | 1 | 1 | 21 | |||
| 22 | Керуючий конус кульового клапана | 2141-3535028 | 1 | 1 | 22 | |||
| 23 | Ущільнювальне кільце | 412-3535020 | 1 | 1 | 23 | |||
| 24 | Притискна пружина кульки | 412-3535024 | 1 | 1 | 24 | |||
| 25 | Партнер | 263003 | 1 | 1 | 25 | |||
| 26 | Гільза поршня | 2141-3535016 | 1 | 1 | 26 | |||
| 27 | Пружинна зворотна шайба гільзи | 412-3535018 | 1 | 1 | 27 | |||
| 28 | Манжета | 412-3535058 | 1 | 1 | 28 | |||
| 29 | Поршень регулятора | 2141-3535048 | 1 | 1 | 29 | |||
| 30 | Поворотна пружина | 412-3535056 | 1 | 1 | 30 | |||
| 31 | Розпірна втулка манжети малого ступеня поршня | 412-3535034 | 1 | 1 | 31 | |||
| 32 | Манжета | 412-3535054 | 1 | 1 | 32 | |||
| 33 | Ущільнювальне кільце | 412-3535038 | 1 | 1 | 33 | |||
| 34 | Втулка кріплення корпусу регулятора тиску | 412-3535036 | 1 | 1 | 34 | |||
| 35 | Захисний чохол | 412-3535046 | 1 | 1 | 35 | |||
| 36 | Регулятор тиску в зборі | 2141-3535010 | 1 | 1 | 36 |
