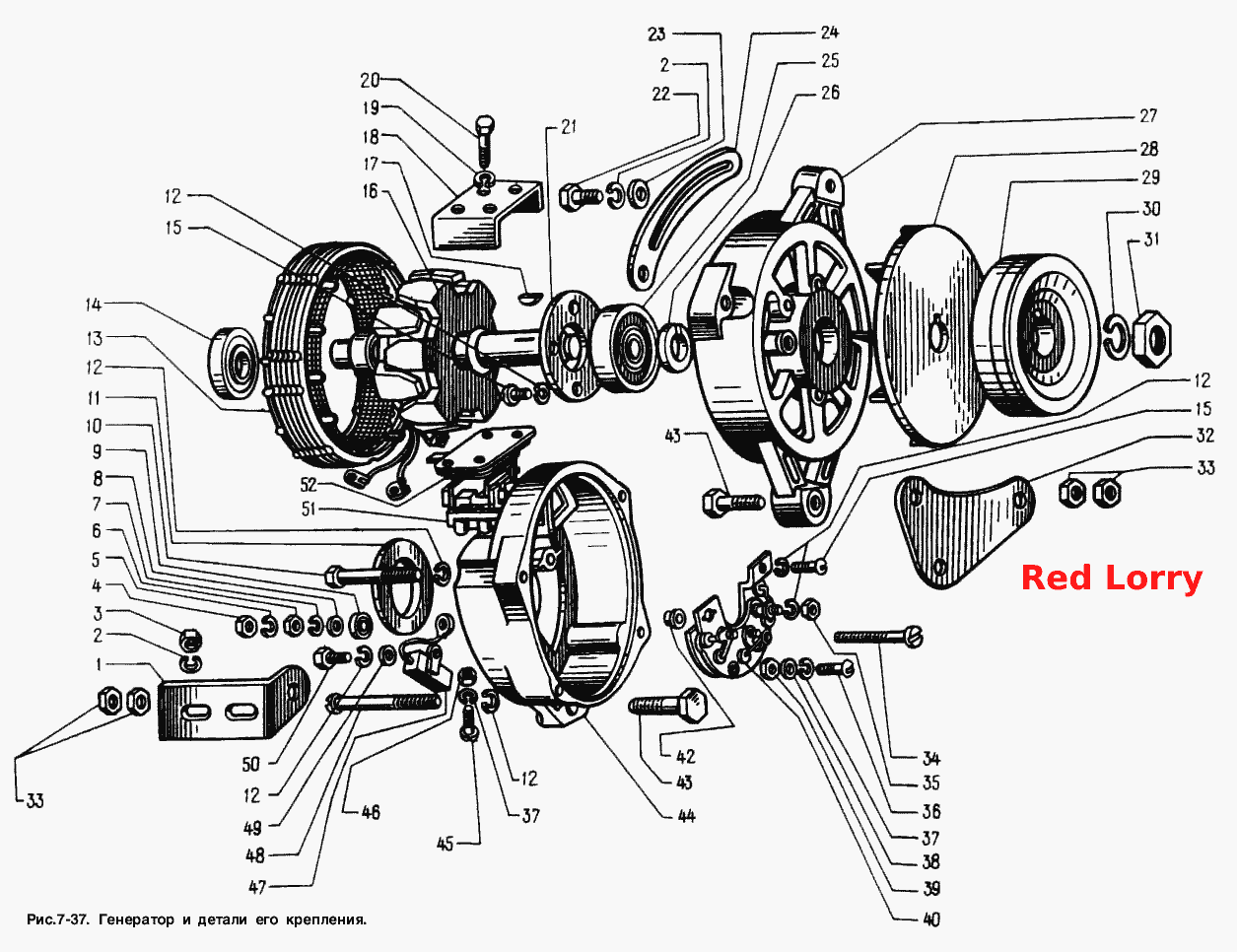

Генератор та деталі його кріплення
100%
Назва деталі
Генератор у зборі (взаємозамінний з 412-3701010-12, 412-3701010-14, 24.3771)
Заводський номер
58.3701010
Кількість на модель
№
Назва деталі
Тримач щітки з регулятором у зборі (включає Я112, ФЭ3.5961022, 29.3701014, 17-3701016, М11-71079)
Заводський номер
29-3701010-01
Кількість на модель
№
Назва деталі
Статор у зборі (для генератора 24.3771)
Заводський номер
16.3771100
Кількість на модель
№
Назва деталі
Ротор у зборі (для генератора 24.3771)
Заводський номер
19.3771200
Кількість на модель
№
Назва деталі
Кришка з боку приводу у зборі (включає Г250Ж-3701401-Б, Г250-3701054-А, 6-180603К1С9Ш
Заводський номер
29.3701400
Кількість на модель
№
Назва деталі
Колодка
Заводський номер
292.3701013
Кількість на модель
№
Назва деталі
Генератор у зборі (взаємозамінний з 58.3701010, 412-3701010-14, 24.3771)
Заводський номер
412-3701010-12
Кількість на модель
№
Назва деталі
Генератор у зборі (взаємозамінний з 412-3701010-12, 58.3701010, 412-3701010-14)
Заводський номер
24.3771
Кількість на модель
№
Назва деталі
Генератор у зборі (взаємозамінний з 412-3701010-12, 58.3701010, 24.3771)
Заводський номер
412-3701010-14
Кількість на модель
№
Назва деталі
Задній кронштейн
Заводський номер
412-3701632-01
Кількість на модель
№
1
Назва деталі
Пружинна шайба
Заводський номер
252135-29
Кількість на модель
№
2
Назва деталі
Гайка MxH
Заводський номер
250511-29
Кількість на модель
№
3
Назва деталі
Гайка М6
Заводський номер
8Х-1523
Кількість на модель
№
4
Назва деталі
Пружинна шайба
Заводський номер
М11-40076
Кількість на модель
№
5
Назва деталі
Гайка М6
Заводський номер
8Х-1533
Кількість на модель
№
6
Назва деталі
Пружинна шайба 6Т
Заводський номер
Х-1482
Кількість на модель
№
7
Назва деталі
Диск
Заводський номер
МХ-0276
Кількість на модель
№
8
Назва деталі
Ізоляційна втулка
Заводський номер
Г250-3701319-А1
Кількість на модель
№
9
Назва деталі
Гвинт стяжної стрічки
Заводський номер
МХ-0139
Кількість на модель
№
10
Назва деталі
Кришка підшипника
Заводський номер
58.3701060
Кількість на модель
№
11
Назва деталі
Пружинна шайба 5Т
Заводський номер
Х-4001
Кількість на модель
№
12
Назва деталі
Статор у зборі (для генератора 58.3701)
Заводський номер
58370100
Кількість на модель
№
13
Назва деталі
Підшипник з боку контактних кілець
Заводський номер
6-180502К1С9Ш1
Кількість на модель
№
14
Назва деталі
Гвинт М155-8gх__NT__2__
Заводський номер
МХ-0093
Кількість на модель
№
15
Назва деталі
Ротор у зборі (для генератора 58.3701)
Заводський номер
58.3701200
Кількість на модель
№
16
Назва деталі
Шпонка 4Х6, 5
Заводський номер
4598240259
Кількість на модель
№
17
Назва деталі
Кожух
Заводський номер
29-3701014
Кількість на модель
№
18
Назва деталі
Пружинна шайба
Заводський номер
М11-41079
Кількість на модель
№
19
Назва деталі
Болт M4х35
Заводський номер
17-3701016
Кількість на модель
№
20
Назва деталі
Спеціальна шайба
Заводський номер
Г250-3701404
Кількість на модель
№
21
Назва деталі
Болт M- x
Заводський номер
201460-29
Кількість на модель
№
22
Назва деталі
Диск
Заводський номер
252038-29
Кількість на модель
№
23
Назва деталі
Установочна планка
Заводський номер
412-3701635
Кількість на модель
№
24
Назва деталі
Подшипник
Заводський номер
6-180603КС9Ш1
Кількість на модель
№
25
Назва деталі
Втулка
Заводський номер
Г250-3701054-А
Кількість на модель
№
26
Назва деталі
Кришка з боку приводу
Заводський номер
Г250Ж1-3701401-Б
Кількість на модель
№
27
Назва деталі
Вентилятор у зборі
Заводський номер
Г250Ж-3701055
Кількість на модель
№
28
Назва деталі
Шківи в зборі
Заводський номер
58.3701050
Кількість на модель
№
29
Назва деталі
Пружинна шайба 16Л
Заводський номер
МХ-0234
Кількість на модель
№
30
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
МХ-0235
Кількість на модель
№
31
Назва деталі
Передній кронштейн
Заводський номер
412-3701630
Кількість на модель
№
32
Назва деталі
Гайка М10х1, 25
Заводський номер
250517-29
Кількість на модель
№
33
Назва деталі
Болт M6х47
Заводський номер
Г250-3701352-А1
Кількість на модель
№
34
Назва деталі
Гайка М5-6Н
Заводський номер
Х-4003
Кількість на модель
№
35
Назва деталі
Гвинт
Заводський номер
МХ-1246
Кількість на модель
№
36
Назва деталі
Пружинна шайба
Заводський номер
Х-1012
Кількість на модель
№
37
Назва деталі
Спеціальна шайба
Заводський номер
МХ-0524
Кількість на модель
№
38
Назва деталі
Ізоляційна шайба
Заводський номер
МХ-1303
Кількість на модель
№
40
Назва деталі
Напівпровідниковий блок (БЛВ4-60-02)
Заводський номер
БПВ-46-65-02
Кількість на модель
№
41
Назва деталі
Втулка
Заводський номер
Бхх.2102008
Кількість на модель
№
42
Назва деталі
Болт M10x1,25x40
Заводський номер
201682-29
Кількість на модель
№
43
Назва деталі
Кришка з боку контактних кілець у зборі
Заводський номер
292.3701300-01
Кількість на модель
№
44
Назва деталі
Гвинт М4 спеціальний
Заводський номер
МХ-1287
Кількість на модель
№
45
Назва деталі
Диск
Заводський номер
М11-40028
Кількість на модель
№
46
Назва деталі
Конденсатор у зборі
Заводський номер
К73-21В
Кількість на модель
№
47
Назва деталі
Спеціальний гвинт
Заводський номер
49.3701061
Кількість на модель
№
48
Назва деталі
Диск
Заводський номер
8Х-1497
Кількість на модель
№
49
Назва деталі
Болт виведення «Ш» щіткотримача
Заводський номер
МХ-1239
Кількість на модель
№
50
Назва деталі
Щітка в зборі
Заводський номер
ФЭ3.5961022
Кількість на модель
№
51
Назва деталі
Інтегральний регулятор
Заводський номер
Я112А
Кількість на модель
№
52
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Генератор у зборі (взаємозамінний з 412-3701010-12, 412-3701010-14, 24.3771) | 58.3701010 | |||||||
| Тримач щітки з регулятором у зборі (включає Я112, ФЭ3.5961022, 29.3701014, 17-3701016, М11-71079) | 29-3701010-01 | |||||||
| Статор у зборі (для генератора 24.3771) | 16.3771100 | |||||||
| Ротор у зборі (для генератора 24.3771) | 19.3771200 | |||||||
| Кришка з боку приводу у зборі (включає Г250Ж-3701401-Б, Г250-3701054-А, 6-180603К1С9Ш | 29.3701400 | |||||||
| Колодка | 292.3701013 | |||||||
| Генератор у зборі (взаємозамінний з 58.3701010, 412-3701010-14, 24.3771) | 412-3701010-12 | |||||||
| Генератор у зборі (взаємозамінний з 412-3701010-12, 58.3701010, 412-3701010-14) | 24.3771 | |||||||
| Генератор у зборі (взаємозамінний з 412-3701010-12, 58.3701010, 24.3771) | 412-3701010-14 | |||||||
| 1 | Задній кронштейн | 412-3701632-01 | 1 | |||||
| 2 | Пружинна шайба | 252135-29 | 2 | |||||
| 3 | Гайка MxH | 250511-29 | 3 | |||||
| 4 | Гайка М6 | 8Х-1523 | 4 | |||||
| 5 | Пружинна шайба | М11-40076 | 5 | |||||
| 6 | Гайка М6 | 8Х-1533 | 6 | |||||
| 7 | Пружинна шайба 6Т | Х-1482 | 7 | |||||
| 8 | Диск | МХ-0276 | 8 | |||||
| 9 | Ізоляційна втулка | Г250-3701319-А1 | 9 | |||||
| 10 | Гвинт стяжної стрічки | МХ-0139 | 10 | |||||
| 11 | Кришка підшипника | 58.3701060 | 11 | |||||
| 12 | Пружинна шайба 5Т | Х-4001 | 12 | |||||
| 13 | Статор у зборі (для генератора 58.3701) | 58370100 | 13 | |||||
| 14 | Підшипник з боку контактних кілець | 6-180502К1С9Ш1 | 14 | |||||
| 15 | Гвинт М155-8gх__NT__2__ | МХ-0093 | 15 | |||||
| 16 | Ротор у зборі (для генератора 58.3701) | 58.3701200 | 16 | |||||
| 17 | Шпонка 4Х6, 5 | 4598240259 | 17 | |||||
| 18 | Кожух | 29-3701014 | 18 | |||||
| 19 | Пружинна шайба | М11-41079 | 19 | |||||
| 20 | Болт M4х35 | 17-3701016 | 20 | |||||
| 21 | Спеціальна шайба | Г250-3701404 | 21 | |||||
| 22 | Болт M- x | 201460-29 | 22 | |||||
| 23 | Диск | 252038-29 | 23 | |||||
| 24 | Установочна планка | 412-3701635 | 24 | |||||
| 25 | Подшипник | 6-180603КС9Ш1 | 25 | |||||
| 26 | Втулка | Г250-3701054-А | 26 | |||||
| 27 | Кришка з боку приводу | Г250Ж1-3701401-Б | 27 | |||||
| 28 | Вентилятор у зборі | Г250Ж-3701055 | 28 | |||||
| 29 | Шківи в зборі | 58.3701050 | 29 | |||||
| 30 | Пружинна шайба 16Л | МХ-0234 | 30 | |||||
| 31 | Гайка М16х1,5-6Н | МХ-0235 | 31 | |||||
| 32 | Передній кронштейн | 412-3701630 | 32 | |||||
| 33 | Гайка М10х1, 25 | 250517-29 | 33 | |||||
| 34 | Болт M6х47 | Г250-3701352-А1 | 34 | |||||
| 35 | Гайка М5-6Н | Х-4003 | 35 | |||||
| 36 | Гвинт | МХ-1246 | 36 | |||||
| 37 | Пружинна шайба | Х-1012 | 37 | |||||
| 38 | Спеціальна шайба | МХ-0524 | 38 | |||||
| 40 | Ізоляційна шайба | МХ-1303 | 40 | |||||
| 41 | Напівпровідниковий блок (БЛВ4-60-02) | БПВ-46-65-02 | 41 | |||||
| 42 | Втулка | Бхх.2102008 | 42 | |||||
| 43 | Болт M10x1,25x40 | 201682-29 | 43 | |||||
| 44 | Кришка з боку контактних кілець у зборі | 292.3701300-01 | 44 | |||||
| 45 | Гвинт М4 спеціальний | МХ-1287 | 45 | |||||
| 46 | Диск | М11-40028 | 46 | |||||
| 47 | Конденсатор у зборі | К73-21В | 47 | |||||
| 48 | Спеціальний гвинт | 49.3701061 | 48 | |||||
| 49 | Диск | 8Х-1497 | 49 | |||||
| 50 | Болт виведення «Ш» щіткотримача | МХ-1239 | 50 | |||||
| 51 | Щітка в зборі | ФЭ3.5961022 | 51 | |||||
| 52 | Інтегральний регулятор | Я112А | 52 |
