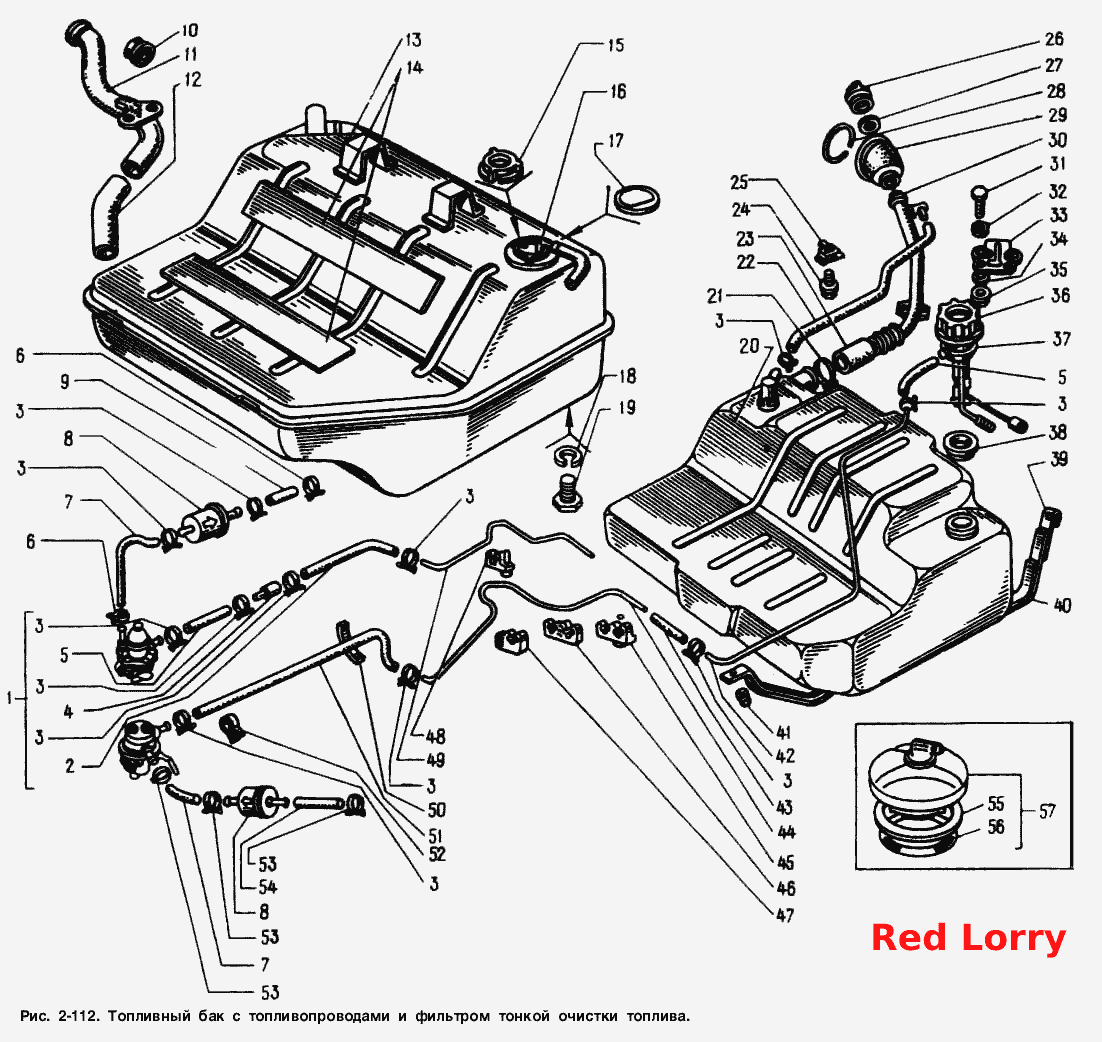

Паливний бак із паливопроводами та фільтром тонкого очищення палива
100%
Назва деталі
Гайка М8
Заводський номер
250510-29
Кількість на модель
1
№
1
Назва деталі
Шланг перехідника
Заводський номер
2141-1104096
Кількість на модель
1
№
2
Назва деталі
Хомут у зборі
Заводський номер
2141-1104134
Кількість на модель
12
№
3
Назва деталі
Хомут у зборі
Заводський номер
367020
Кількість на модель
1
№
4
Назва деталі
Шланг
Заводський номер
2141-1104104
Кількість на модель
2
№
5
Назва деталі
Хомут у зборі
Заводський номер
2141-1104116
Кількість на модель
2
№
6
Назва деталі
Шланг від паливного насоса
Заводський номер
10168790
Кількість на модель
1
№
7
Назва деталі
Фільтр тонкого очищення в зборі
Заводський номер
2141-1104142
Кількість на модель
1
№
8
Назва деталі
Шланг, що підводить паливо до карбюратора
Заводський номер
2141-1117010
Кількість на модель
1
№
9
Назва деталі
Кришка бака в зборі (металевий бак та деталі, з якими він встановлюється)
Заводський номер
2141-1104152
Кількість на модель
1
№
10
Назва деталі
Наливна труба бака в зборі (металевий бак та деталі, з якими він встановлюється)
Заводський номер
2141-1103010-10
Кількість на модель
1
№
11
Назва деталі
З'єднувальний шланг (металевий бак та деталі, до яких він кріпиться)
Заводський номер
2141-1101060-10
Кількість на модель
1
№
12
Назва деталі
Паливний бак у зборі (металевий бак та деталі, з якими він встановлюється)
Заводський номер
2141-1101070-10
Кількість на модель
1
№
13
Назва деталі
Прокладка бака (металевий бак та деталі, з якими він встановлюється)
Заводський номер
2141-1101010-10
Кількість на модель
2
№
14
Назва деталі
Кріплення датчика (металевий бак та деталі, до яких він кріпиться)
Заводський номер
2141-1101107
Кількість на модель
1
№
15
Назва деталі
Датчик покажчика рівня палива у зборі
Заводський номер
2141-3827010-10
Кількість на модель
1
№
16
Назва деталі
Датчик рівня палива в зборі (металевий бак та деталі, з якими він встановлюється)
Заводський номер
11.3827-10
Кількість на модель
1
№
16
Назва деталі
Ущільнювач фланця (металевий бак та деталі, з якими він встановлюється)
Заводський номер
2141-1101024-10
Кількість на модель
1
№
17
Назва деталі
Прокладка зливної пробки
Заводський номер
2141-11010531
Кількість на модель
1
№
18
Назва деталі
Заглушка М10 (металевий бак та деталі, з якими він встановлюється)
Заводський номер
366736-29
Кількість на модель
1
№
19
Назва деталі
Паливний бак у зборі (пластиковий бак та деталі, з якими він встановлюється)
Заводський номер
2141-1101010
Кількість на модель
4
№
20
Назва деталі
Хомут у зборі
Заводський номер
367045
Кількість на модель
2
№
21
Назва деталі
Повітряна трубка
Заводський номер
2141-1101072
Кількість на модель
1
№
22
Назва деталі
З'єднувальний шланг
Заводський номер
2141-1101070
Кількість на модель
1
№
23
Назва деталі
Болт М8х25 із незнімною шайбою
Заводський номер
360534
Кількість на модель
2
№
24
Назва деталі
Гайкотримач із гайкою М8 у зборі
Заводський номер
367536
Кількість на модель
2
№
25
Назва деталі
Корк паливного бака у зборі
Заводський номер
2141-1103010
Кількість на модель
1
№
26
Назва деталі
Установка ущільнювача труби
Заводський номер
2141-1101086
Кількість на модель
1
№
27
Назва деталі
Розпірне кільце ущільнювача
Заводський номер
2141-1101088
Кількість на модель
1
№
28
Назва деталі
Ущільнювач труби
Заводський номер
2141-1101080
Кількість на модель
1
№
29
Назва деталі
Наливна труба бака у зборі
Заводський номер
2141-11010601
Кількість на модель
1
№
30
Назва деталі
Болт M6х20
Заводський номер
201420-29
Кількість на модель
2
№
31
Назва деталі
Шайба 6 збільшена
Заводський номер
252037-29
Кількість на модель
2
№
32
Назва деталі
Кронштейн для кріплення наливної труби (пластиковий бак та деталі, з якими він встановлюється)
Заводський номер
2141-1101075
Кількість на модель
1
№
33
Назва деталі
Прокладка для кріплення труби
Заводський номер
2141-1101170
Кількість на модель
2
№
34
Назва деталі
Гайка М6 фланцева самозатискна
Заводський номер
362391-29
Кількість на модель
2
№
35
Назва деталі
Фланець кріплення датчика (пластиковий бак та деталі, до яких він кріпиться)
Заводський номер
2141-1101019
Кількість на модель
1
№
36
Назва деталі
Датчик рівня палива в зборі (пластиковий бак та деталі, з якими він встановлюється)
Заводський номер
2141-3827010
Кількість на модель
1
№
37
Назва деталі
Датчик покажчика рівня палива у зборі
Заводський номер
1 11.3827
Кількість на модель
1
№
37
Назва деталі
Ущільнювач фланця (пластиковий бак та деталі, з якими він встановлюється)
Заводський номер
2141-1101024
Кількість на модель
1
№
38
Назва деталі
Хомут кріплення бака
Заводський номер
2141-1101111
Кількість на модель
2
№
39
Назва деталі
Прокладка
Заводський номер
2141-1101120
Кількість на модель
2
№
40
Назва деталі
Гайка М8 фланцева самозатискна
Заводський номер
362393-29
Кількість на модель
2
№
41
Назва деталі
Задня трубка паливопроводу
Заводський номер
2141-1104119
Кількість на модель
1
№
42
Назва деталі
З'єднувальний шланг
Заводський номер
2141-1104120
Кількість на модель
1
№
43
Назва деталі
Передня трубка паливопроводу
Заводський номер
21412-1104118
Кількість на модель
№
44
Назва деталі
Кріплення для трубопроводів
Заводський номер
2141-3506120-10
Кількість на модель
4
№
45
Назва деталі
Кріплення для трубопроводів
Заводський номер
2141-1104124
Кількість на модель
5
№
46
Назва деталі
Кріплення для бензотрубки
Заводський номер
2141-1104016
Кількість на модель
№
47
Назва деталі
Кріплення для трубопроводів
Заводський номер
2141-1104016-10
Кількість на модель
3
№
48
Назва деталі
Передня трубка паливопроводу
Заводський номер
2141-1104118
Кількість на модель
1
№
49
Назва деталі
Хомут для кріплення шлангів
Заводський номер
21412-1104342
Кількість на модель
№
50
Назва деталі
Шланг, що підводить паливо до паливного насоса
Заводський номер
21412-1104128
Кількість на модель
№
51
Назва деталі
Кріплення для трубки
Заводський номер
412-1104088-Б
Кількість на модель
№
52
Назва деталі
Хомут у зборі
Заводський номер
9367299
Кількість на модель
№
53
Назва деталі
Шланг, що підводить паливо до карбюратора
Заводський номер
21412-1104152
Кількість на модель
№
54
Назва деталі
Ущільнювальне кільце пробки (пробка бака із замком та деталі, з якими вона встановлюється)
Заводський номер
2141-1103056
Кількість на модель
1
№
55
Назва деталі
Установка пробки (пробка бака із замком та деталі, з якими вона встановлюється)
Заводський номер
2141-1103075-10
Кількість на модель
1
№
56
Назва деталі
Кришка бака із замком у зборі (кришка бака із замком та деталі, з якими вона встановлюється)
Заводський номер
2141-1103010-20
Кількість на модель
1
№
57
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гайка М8 | 250510-29 | 1 | 1 | 1 | |||
| 2 | Шланг перехідника | 2141-1104096 | 1 | 1 | 2 | |||
| 3 | Хомут у зборі | 2141-1104134 | 12 | 12 | 3 | |||
| 4 | Хомут у зборі | 367020 | 1 | 1 | 4 | |||
| 5 | Шланг | 2141-1104104 | 2 | 2 | 5 | |||
| 6 | Хомут у зборі | 2141-1104116 | 2 | 2 | 6 | |||
| 7 | Шланг від паливного насоса | 10168790 | 1 | 1 | 7 | |||
| 8 | Фільтр тонкого очищення в зборі | 2141-1104142 | 1 | 1 | 8 | |||
| 9 | Шланг, що підводить паливо до карбюратора | 2141-1117010 | 1 | 1 | 9 | |||
| 10 | Кришка бака в зборі (металевий бак та деталі, з якими він встановлюється) | 2141-1104152 | 1 | 1 | 10 | |||
| 11 | Наливна труба бака в зборі (металевий бак та деталі, з якими він встановлюється) | 2141-1103010-10 | 1 | 1 | 11 | |||
| 12 | З'єднувальний шланг (металевий бак та деталі, до яких він кріпиться) | 2141-1101060-10 | 1 | 1 | 12 | |||
| 13 | Паливний бак у зборі (металевий бак та деталі, з якими він встановлюється) | 2141-1101070-10 | 1 | 1 | 13 | |||
| 14 | Прокладка бака (металевий бак та деталі, з якими він встановлюється) | 2141-1101010-10 | 2 | 2 | 14 | |||
| 15 | Кріплення датчика (металевий бак та деталі, до яких він кріпиться) | 2141-1101107 | 1 | 1 | 15 | |||
| 16 | Датчик покажчика рівня палива у зборі | 2141-3827010-10 | 1 | 1 | 16 | |||
| 16 | Датчик рівня палива в зборі (металевий бак та деталі, з якими він встановлюється) | 11.3827-10 | 1 | 1 | 16 | |||
| 17 | Ущільнювач фланця (металевий бак та деталі, з якими він встановлюється) | 2141-1101024-10 | 1 | 1 | 17 | |||
| 18 | Прокладка зливної пробки | 2141-11010531 | 1 | 1 | 18 | |||
| 19 | Заглушка М10 (металевий бак та деталі, з якими він встановлюється) | 366736-29 | 1 | 1 | 19 | |||
| 20 | Паливний бак у зборі (пластиковий бак та деталі, з якими він встановлюється) | 2141-1101010 | 4 | 4 | 20 | |||
| 21 | Хомут у зборі | 367045 | 2 | 2 | 21 | |||
| 22 | Повітряна трубка | 2141-1101072 | 1 | 1 | 22 | |||
| 23 | З'єднувальний шланг | 2141-1101070 | 1 | 1 | 23 | |||
| 24 | Болт М8х25 із незнімною шайбою | 360534 | 2 | 2 | 24 | |||
| 25 | Гайкотримач із гайкою М8 у зборі | 367536 | 2 | 2 | 25 | |||
| 26 | Корк паливного бака у зборі | 2141-1103010 | 1 | 1 | 26 | |||
| 27 | Установка ущільнювача труби | 2141-1101086 | 1 | 1 | 27 | |||
| 28 | Розпірне кільце ущільнювача | 2141-1101088 | 1 | 1 | 28 | |||
| 29 | Ущільнювач труби | 2141-1101080 | 1 | 1 | 29 | |||
| 30 | Наливна труба бака у зборі | 2141-11010601 | 1 | 1 | 30 | |||
| 31 | Болт M6х20 | 201420-29 | 2 | 2 | 31 | |||
| 32 | Шайба 6 збільшена | 252037-29 | 2 | 2 | 32 | |||
| 33 | Кронштейн для кріплення наливної труби (пластиковий бак та деталі, з якими він встановлюється) | 2141-1101075 | 1 | 1 | 33 | |||
| 34 | Прокладка для кріплення труби | 2141-1101170 | 2 | 2 | 34 | |||
| 35 | Гайка М6 фланцева самозатискна | 362391-29 | 2 | 2 | 35 | |||
| 36 | Фланець кріплення датчика (пластиковий бак та деталі, до яких він кріпиться) | 2141-1101019 | 1 | 1 | 36 | |||
| 37 | Датчик рівня палива в зборі (пластиковий бак та деталі, з якими він встановлюється) | 2141-3827010 | 1 | 1 | 37 | |||
| 37 | Датчик покажчика рівня палива у зборі | 1 11.3827 | 1 | 1 | 37 | |||
| 38 | Ущільнювач фланця (пластиковий бак та деталі, з якими він встановлюється) | 2141-1101024 | 1 | 1 | 38 | |||
| 39 | Хомут кріплення бака | 2141-1101111 | 2 | 2 | 39 | |||
| 40 | Прокладка | 2141-1101120 | 2 | 2 | 40 | |||
| 41 | Гайка М8 фланцева самозатискна | 362393-29 | 2 | 2 | 41 | |||
| 42 | Задня трубка паливопроводу | 2141-1104119 | 1 | 1 | 42 | |||
| 43 | З'єднувальний шланг | 2141-1104120 | 1 | 1 | 43 | |||
| 44 | Передня трубка паливопроводу | 21412-1104118 | 44 | |||||
| 45 | Кріплення для трубопроводів | 2141-3506120-10 | 4 | 4 | 45 | |||
| 46 | Кріплення для трубопроводів | 2141-1104124 | 5 | 5 | 46 | |||
| 47 | Кріплення для бензотрубки | 2141-1104016 | 47 | |||||
| 48 | Кріплення для трубопроводів | 2141-1104016-10 | 3 | 3 | 48 | |||
| 49 | Передня трубка паливопроводу | 2141-1104118 | 1 | 1 | 49 | |||
| 50 | Хомут для кріплення шлангів | 21412-1104342 | 50 | |||||
| 51 | Шланг, що підводить паливо до паливного насоса | 21412-1104128 | 51 | |||||
| 52 | Кріплення для трубки | 412-1104088-Б | 52 | |||||
| 53 | Хомут у зборі | 9367299 | 53 | |||||
| 54 | Шланг, що підводить паливо до карбюратора | 21412-1104152 | 54 | |||||
| 55 | Ущільнювальне кільце пробки (пробка бака із замком та деталі, з якими вона встановлюється) | 2141-1103056 | 1 | 1 | 55 | |||
| 56 | Установка пробки (пробка бака із замком та деталі, з якими вона встановлюється) | 2141-1103075-10 | 1 | 1 | 56 | |||
| 57 | Кришка бака із замком у зборі (кришка бака із замком та деталі, з якими вона встановлюється) | 2141-1103010-20 | 1 | 1 | 57 |
