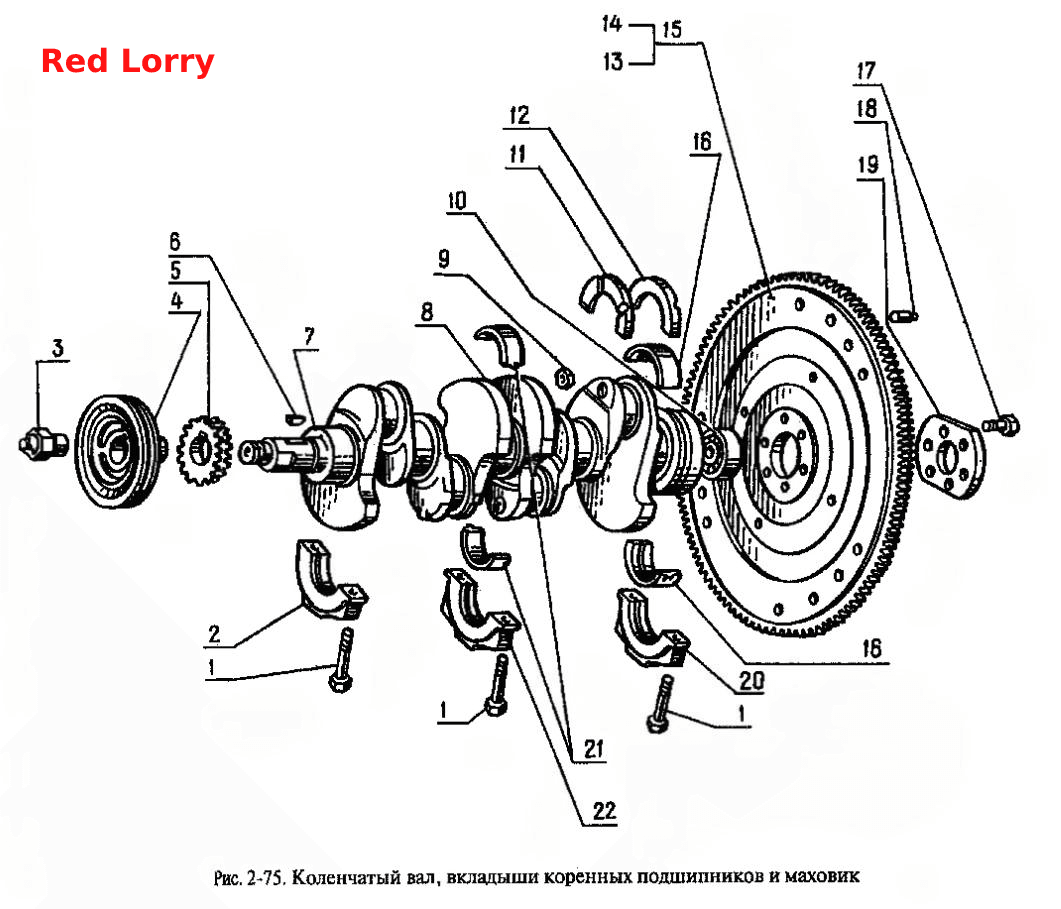

Колінчастий вал, вкладиші корінних підшипників і маховик
100%
Назва деталі
Півкільце упорного підшипника, збільшене на 0,127 мм
Заводський номер
2101-1005183-20
Кількість на модель
1
№
Назва деталі
Півкільце упорного підшипника, збільшене на 0,127 мм
Заводський номер
2106-1005183-20
Кількість на модель
1
№
Назва деталі
Болт M10x1,25x65
Заводський номер
14234330
Кількість на модель
10
№
1
Назва деталі
Кришка 1, 2 та 4-го підшипників
Заводський номер
2101-1005140
Кількість на модель
3
№
2
Назва деталі
Зірочка ланцюга розподілу
Заводський номер
2101-1005054
Кількість на модель
1
№
3
Назва деталі
Шків вала
Заводський номер
2101-1005060-01
Кількість на модель
1
№
4
Назва деталі
Зірочка колінчастого вала
Заводський номер
2101-1005030
Кількість на модель
1
№
5
Назва деталі
Сегментна шпонка 5х9
Заводський номер
10205920
Кількість на модель
1
№
6
Назва деталі
Вал із підшипником у зборі
Заводський номер
2103-1005015
Кількість на модель
1
№
7
Назва деталі
Колінчастий вал
Заводський номер
2103-1005020
Кількість на модель
1
№
8
Назва деталі
Чашкоподібна заглушка
Заводський номер
14328201
Кількість на модель
4
№
9
Назва деталі
Підшипник первинного вала
Заводський номер
2101-1701031
Кількість на модель
1
№
10
Назва деталі
Підшипник первинного вала
Заводський номер
6.180502 IVС9
Кількість на модель
1
№
10
Назва деталі
Півкільце упорного підшипника
Заводський номер
2101-1005183
Кількість на модель
1
№
11
Назва деталі
Півкільце упорного підшипника
Заводський номер
2106-1005183
Кількість на модель
1
№
12
Назва деталі
Обод зубчастого маховика
Заводський номер
2101-1005125
Кількість на модель
1
№
13
Назва деталі
Маховик
Заводський номер
2101-1005120
Кількість на модель
1
№
14
Назва деталі
Маховик з ободом у зборі
Заводський номер
2101-1005118
Кількість на модель
1
№
15
Назва деталі
Вкладиш 1, 2, 4 та 5-го підшипників
Заводський номер
2101-1005170
Кількість на модель
8
№
16
Назва деталі
гвинт
Заводський номер
2101-1005127
Кількість на модель
6
№
17
Назва деталі
Штифт 6х16,5 для регулювання зчеплення
Заводський номер
361920
Кількість на модель
1
№
18
Назва деталі
Шайба кріпильних болтів маховика
Заводський номер
2101-1005128
Кількість на модель
1
№
19
Назва деталі
Кришка заднього підшипника
Заводський номер
2101-1005152
Кількість на модель
1
№
20
Назва деталі
Вкладиш 3-го підшипника
Заводський номер
2101-1005174
Кількість на модель
2
№
21
Назва деталі
Кришка підшипника
Заводський номер
2101-1005145
Кількість на модель
1
№
22
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Півкільце упорного підшипника, збільшене на 0,127 мм | 2101-1005183-20 | 1 | 1 | |||||
| Півкільце упорного підшипника, збільшене на 0,127 мм | 2106-1005183-20 | 1 | 1 | |||||
| 1 | Болт M10x1,25x65 | 14234330 | 10 | 10 | 1 | |||
| 2 | Кришка 1, 2 та 4-го підшипників | 2101-1005140 | 3 | 3 | 2 | |||
| 3 | Зірочка ланцюга розподілу | 2101-1005054 | 1 | 1 | 3 | |||
| 4 | Шків вала | 2101-1005060-01 | 1 | 1 | 4 | |||
| 5 | Зірочка колінчастого вала | 2101-1005030 | 1 | 1 | 5 | |||
| 6 | Сегментна шпонка 5х9 | 10205920 | 1 | 1 | 6 | |||
| 7 | Вал із підшипником у зборі | 2103-1005015 | 1 | 1 | 7 | |||
| 8 | Колінчастий вал | 2103-1005020 | 1 | 1 | 8 | |||
| 9 | Чашкоподібна заглушка | 14328201 | 4 | 4 | 9 | |||
| 10 | Підшипник первинного вала | 2101-1701031 | 1 | 1 | 10 | |||
| 10 | Підшипник первинного вала | 6.180502 IVС9 | 1 | 1 | 10 | |||
| 11 | Півкільце упорного підшипника | 2101-1005183 | 1 | 1 | 11 | |||
| 12 | Півкільце упорного підшипника | 2106-1005183 | 1 | 1 | 12 | |||
| 13 | Обод зубчастого маховика | 2101-1005125 | 1 | 1 | 13 | |||
| 14 | Маховик | 2101-1005120 | 1 | 1 | 14 | |||
| 15 | Маховик з ободом у зборі | 2101-1005118 | 1 | 1 | 15 | |||
| 16 | Вкладиш 1, 2, 4 та 5-го підшипників | 2101-1005170 | 8 | 8 | 16 | |||
| 17 | гвинт | 2101-1005127 | 6 | 6 | 17 | |||
| 18 | Штифт 6х16,5 для регулювання зчеплення | 361920 | 1 | 1 | 18 | |||
| 19 | Шайба кріпильних болтів маховика | 2101-1005128 | 1 | 1 | 19 | |||
| 20 | Кришка заднього підшипника | 2101-1005152 | 1 | 1 | 20 | |||
| 21 | Вкладиш 3-го підшипника | 2101-1005174 | 2 | 2 | 21 | |||
| 22 | Кришка підшипника | 2101-1005145 | 1 | 1 | 22 |
