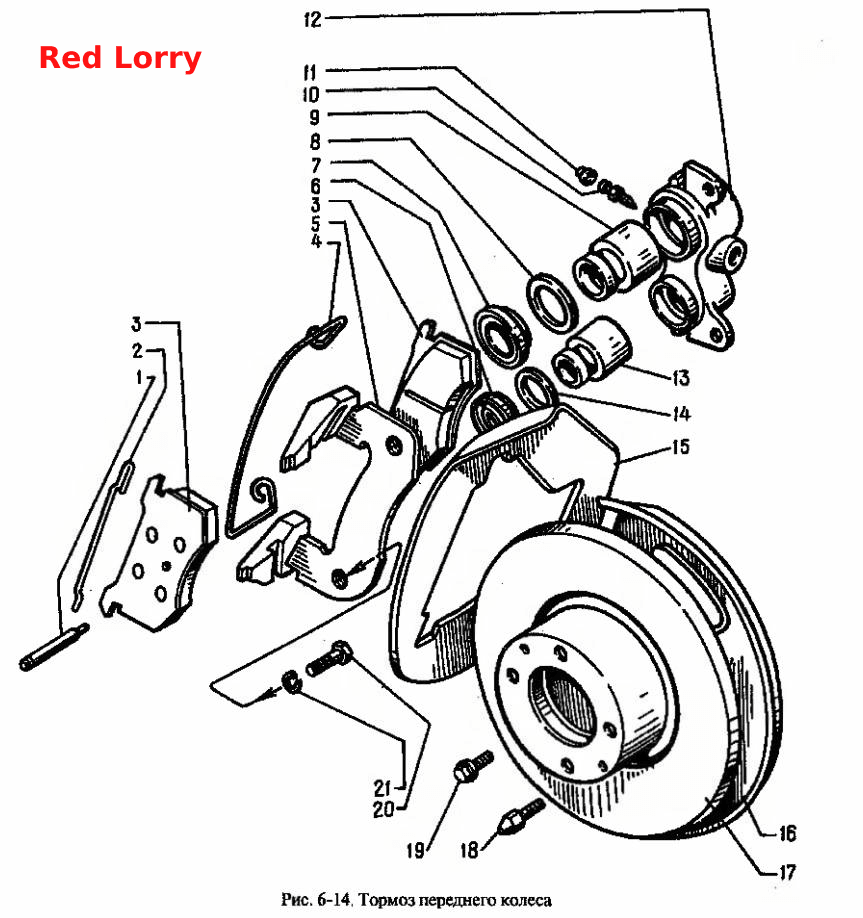

Гальмо переднього колеса
100%
Назва деталі
Ліва гальмівна скоба у зборі (включає всі деталі, мал. 68 "Тормоз переднего колеса", крім 3141-3501016, 2141-3501080, 2141-3503084, 252137-29, 360382, 36
Заводський номер
2141-3501027
Кількість на модель
1
№
Назва деталі
Права гальмівна скоба у зборі (включає всі деталі, мал. 68 "Тормоз переднего колеса", крім 3141-3501016, 2141-3501080, 2141-3503084, 252137-29, 360382, 3
Заводський номер
2141-3501026
Кількість на модель
1
№
Назва деталі
Фіксуючий палець
Заводський номер
2141-3501118
Кількість на модель
4
№
1
Назва деталі
Фіксатор
Заводський номер
2141-3501102
Кількість на модель
2
№
2
Назва деталі
Колодка з накладкою у зборі
Заводський номер
2141-3501090-10
Кількість на модель
4
№
3
Назва деталі
Притискна пружина
Заводський номер
2141-3501048
Кількість на модель
2
№
4
Назва деталі
Гальмівний супорт
Заводський номер
2141-3501028
Кількість на модель
2
№
5
Назва деталі
Захисний ковпачок малого поршня
Заводський номер
2141-3501072
Кількість на модель
2
№
6
Назва деталі
Захисний ковпак великого поршня
Заводський номер
2141-3501071
Кількість на модель
2
№
7
Назва деталі
Ущільнювальне кільце великого циліндра
Заводський номер
412-3501077
Кількість на модель
2
№
8
Назва деталі
Великий поршень колісного циліндра
Заводський номер
2141-3501067
Кількість на модель
2
№
9
Назва деталі
Клапан випуску повітря
Заводський номер
2141-3501085
Кількість на модель
4
№
10
Назва деталі
Ковпачок клапана
Заводський номер
402-3501065
Кількість на модель
4
№
11
Назва деталі
Корпус правого гальмівного циліндра
Заводський номер
2141-3501062
Кількість на модель
1
№
12
Назва деталі
Корпус лівого гальмівного циліндра
Заводський номер
2141-3501063
Кількість на модель
1
№
12
Назва деталі
Малий поршень колісного циліндра
Заводський номер
2141-3501066
Кількість на модель
2
№
13
Назва деталі
Ущільнювальне кільце малого циліндра
Заводський номер
412-3501076
Кількість на модель
2
№
14
Назва деталі
З'єднувальна рама гальма
Заводський номер
2141-3501030
Кількість на модель
2
№
15
Назва деталі
Щит переднього гальма
Заводський номер
3141-3501016
Кількість на модель
2
№
16
Назва деталі
Диск переднього гальма
Заводський номер
2141-3501080
Кількість на модель
2
№
17
Назва деталі
Фіксатор колеса
Заводський номер
2141-3103084
Кількість на модель
4
№
18
Назва деталі
Болт М6х12 із незнімною шайбою
Заводський номер
360382
Кількість на модель
6
№
19
Назва деталі
Болт M35x5, __NT__3__12
Заводський номер
360898-29
Кількість на модель
4
№
20
Назва деталі
Пружинна шайба
Заводський номер
252137-29
Кількість на модель
4
№
21
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Ліва гальмівна скоба у зборі (включає всі деталі, мал. 68 "Тормоз переднего колеса", крім 3141-3501016, 2141-3501080, 2141-3503084, 252137-29, 360382, 36 | 2141-3501027 | 1 | 1 | |||||
| Права гальмівна скоба у зборі (включає всі деталі, мал. 68 "Тормоз переднего колеса", крім 3141-3501016, 2141-3501080, 2141-3503084, 252137-29, 360382, 3 | 2141-3501026 | 1 | 1 | |||||
| 1 | Фіксуючий палець | 2141-3501118 | 4 | 4 | 1 | |||
| 2 | Фіксатор | 2141-3501102 | 2 | 2 | 2 | |||
| 3 | Колодка з накладкою у зборі | 2141-3501090-10 | 4 | 4 | 3 | |||
| 4 | Притискна пружина | 2141-3501048 | 2 | 2 | 4 | |||
| 5 | Гальмівний супорт | 2141-3501028 | 2 | 2 | 5 | |||
| 6 | Захисний ковпачок малого поршня | 2141-3501072 | 2 | 2 | 6 | |||
| 7 | Захисний ковпак великого поршня | 2141-3501071 | 2 | 2 | 7 | |||
| 8 | Ущільнювальне кільце великого циліндра | 412-3501077 | 2 | 2 | 8 | |||
| 9 | Великий поршень колісного циліндра | 2141-3501067 | 2 | 2 | 9 | |||
| 10 | Клапан випуску повітря | 2141-3501085 | 4 | 4 | 10 | |||
| 11 | Ковпачок клапана | 402-3501065 | 4 | 4 | 11 | |||
| 12 | Корпус правого гальмівного циліндра | 2141-3501062 | 1 | 1 | 12 | |||
| 12 | Корпус лівого гальмівного циліндра | 2141-3501063 | 1 | 1 | 12 | |||
| 13 | Малий поршень колісного циліндра | 2141-3501066 | 2 | 2 | 13 | |||
| 14 | Ущільнювальне кільце малого циліндра | 412-3501076 | 2 | 2 | 14 | |||
| 15 | З'єднувальна рама гальма | 2141-3501030 | 2 | 2 | 15 | |||
| 16 | Щит переднього гальма | 3141-3501016 | 2 | 2 | 16 | |||
| 17 | Диск переднього гальма | 2141-3501080 | 2 | 2 | 17 | |||
| 18 | Фіксатор колеса | 2141-3103084 | 4 | 4 | 18 | |||
| 19 | Болт М6х12 із незнімною шайбою | 360382 | 6 | 6 | 19 | |||
| 20 | Болт M35x5, __NT__3__12 | 360898-29 | 4 | 4 | 20 | |||
| 21 | Пружинна шайба | 252137-29 | 4 | 4 | 21 |
