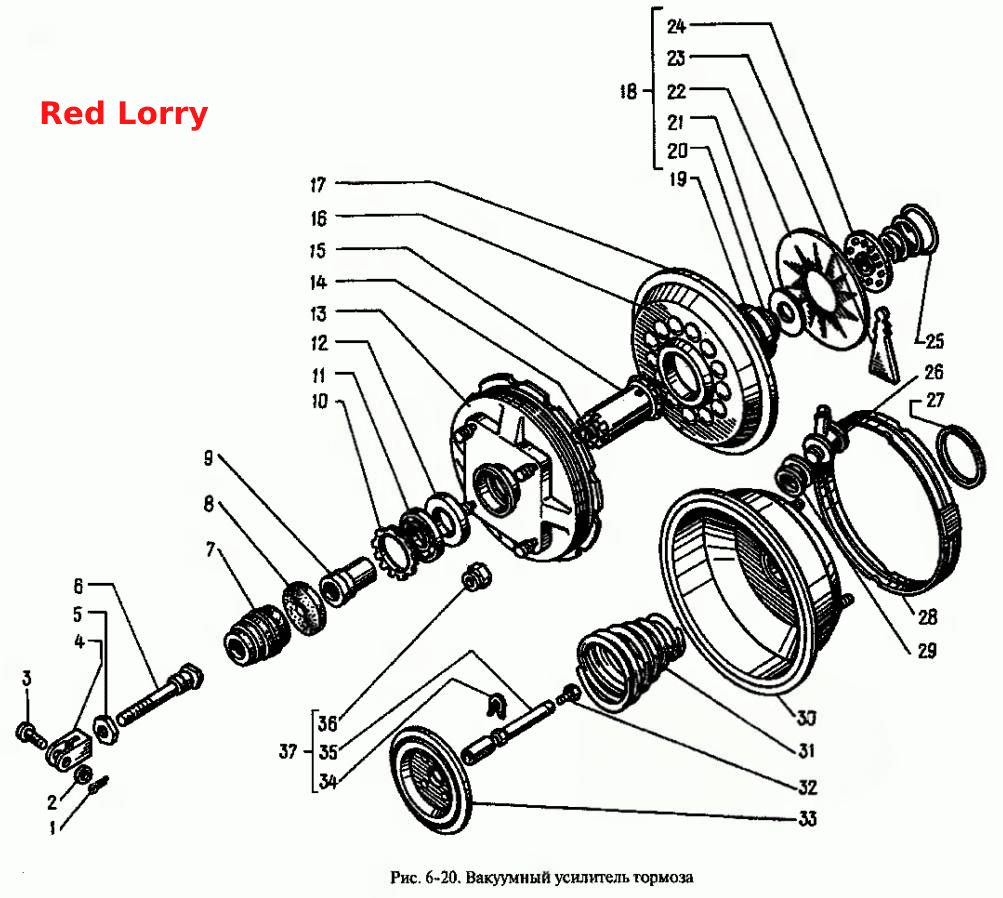

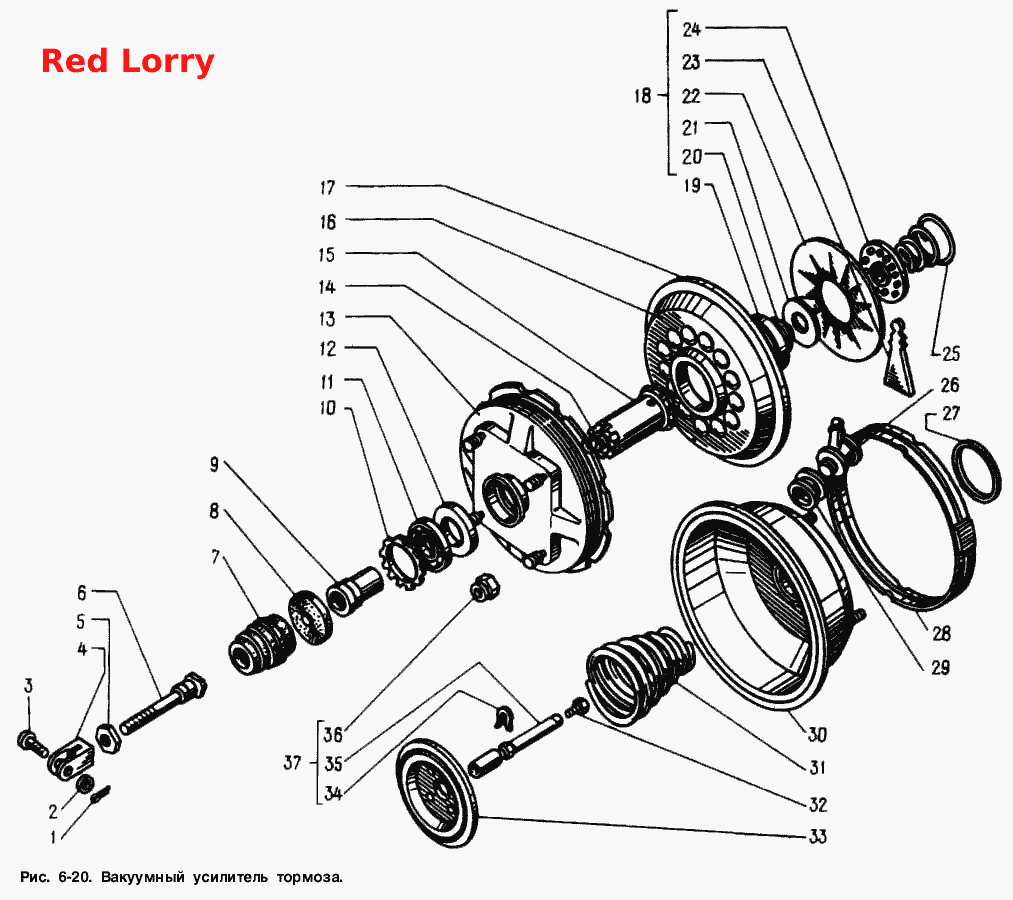

Вакуумний підсилювач гальм
100%
Назва деталі
Підсилювач вакуумного гальма в зборі (включає всі деталі на рис.74 "Вакуумный усилитель тормоза", крім 412-3510088, 252005-29, 258039-29, 260034-
Заводський номер
2141-3510010
Кількість на модель
1
№
Назва деталі
Шплінт 3, 2x20
Заводський номер
258039-29
Кількість на модель
1
№
1
Назва деталі
Диск
Заводський номер
252005-29
Кількість на модель
1
№
2
Назва деталі
Палець 8х25
Заводський номер
260034-29
Кількість на модель
1
№
3
Назва деталі
Вилка штовхача поршня головного циліндра
Заводський номер
408-3505064-10
Кількість на модель
1
№
4
Назва деталі
Гайка М8
Заводський номер
250510-29
Кількість на модель
1
№
5
Назва деталі
Поршневий штовхач з опорою у зборі
Заводський номер
2141-3510028
Кількість на модель
1
№
6
Назва деталі
Чохол
Заводський номер
412-3510066
Кількість на модель
1
№
7
Назва деталі
Повітряний фільтр
Заводський номер
412-3510076
Кількість на модель
1
№
8
Назва деталі
Притискна втулка опори штовхача
Заводський номер
2141-3510030
Кількість на модель
1
№
9
Назва деталі
Стопорна шайба
Заводський номер
412-3510064
Кількість на модель
1
№
10
Назва деталі
Манжета
Заводський номер
412-3510060
Кількість на модель
1
№
11
Назва деталі
Кільце
Заводський номер
412-3510062
Кількість на модель
1
№
12
Назва деталі
Основа корпусу підсилювача в зборі
Заводський номер
2141-3510012
Кількість на модель
1
№
13
Назва деталі
Гвинт
Заводський номер
412-3510056
Кількість на модель
1
№
14
Назва деталі
Корпус поршня підсилювача
Заводський номер
2141-3510048
Кількість на модель
1
№
15
Назва деталі
Діафрагма поршня
Заводський номер
2141-3510038
Кількість на модель
1
№
16
Назва деталі
Опорне кільце діафрагми поршня
Заводський номер
2141-3510042
Кількість на модель
1
№
17
Назва деталі
Опорний диск поршневої діафрагми у зборі
Заводський номер
2141-3510016
Кількість на модель
1
№
18
Назва деталі
Запірне кільце
Заводський номер
412-3510040
Кількість на модель
1
№
19
Назва деталі
Центральний клапан
Заводський номер
412-3510023
Кількість на модель
1
№
20
Назва деталі
Опорна шайба
Заводський номер
412-3510025
Кількість на модель
1
№
21
Назва деталі
Оболонка секторів
Заводський номер
412-3510022-01
Кількість на модель
1
№
22
Назва деталі
Сектор опорного диска діафрагми
Заводський номер
2141-3510018
Кількість на модель
12
№
23
Назва деталі
Шайба секторів
Заводський номер
412-3510024
Кількість на модель
1
№
24
Назва деталі
Пружина секторів
Заводський номер
412-3510046
Кількість на модель
1
№
25
Назва деталі
Зворотний клапан
Заводський номер
412-3562009
Кількість на модель
1
№
26
Назва деталі
Ущільнювальне кільце кришки
Заводський номер
412-3510088
Кількість на модель
1
№
27
Назва деталі
Ущільнювальна втулка
Заводський номер
412-3510072
Кількість на модель
1
№
28
Назва деталі
З'єднувальне кільце корпусу
Заводський номер
412-3510071
Кількість на модель
1
№
29
Назва деталі
Кришка корпусу в зборі
Заводський номер
2141-3510014
Кількість на модель
1
№
30
Назва деталі
Пружина
Заводський номер
412-3510068
Кількість на модель
1
№
31
Назва деталі
Регулювальний болт штока
Заводський номер
412-3510074-01
Кількість на модель
1
№
32
Назва деталі
Опорна тарілка діафрагми
Заводський номер
2141-3510044
Кількість на модель
1
№
33
Назва деталі
Опорна скоба
Заводський номер
412-3510036
Кількість на модель
1
№
34
Назва деталі
Шток підсилювача гальма
Заводський номер
2141-3510052
Кількість на модель
1
№
35
Назва деталі
Гайка М8 із самозатисканням
Заводський номер
4595621305
Кількість на модель
4
№
36
Назва деталі
Шток гальмівного підсилювача в зборі
Заводський номер
2141-3510050
Кількість на модель
1
№
37
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Підсилювач вакуумного гальма в зборі (включає всі деталі на рис.74 "Вакуумный усилитель тормоза", крім 412-3510088, 252005-29, 258039-29, 260034- | 2141-3510010 | 1 | 1 | |||||
| 1 | Шплінт 3, 2x20 | 258039-29 | 1 | 1 | 1 | |||
| 2 | Диск | 252005-29 | 1 | 1 | 2 | |||
| 3 | Палець 8х25 | 260034-29 | 1 | 1 | 3 | |||
| 4 | Вилка штовхача поршня головного циліндра | 408-3505064-10 | 1 | 1 | 4 | |||
| 5 | Гайка М8 | 250510-29 | 1 | 1 | 5 | |||
| 6 | Поршневий штовхач з опорою у зборі | 2141-3510028 | 1 | 1 | 6 | |||
| 7 | Чохол | 412-3510066 | 1 | 1 | 7 | |||
| 8 | Повітряний фільтр | 412-3510076 | 1 | 1 | 8 | |||
| 9 | Притискна втулка опори штовхача | 2141-3510030 | 1 | 1 | 9 | |||
| 10 | Стопорна шайба | 412-3510064 | 1 | 1 | 10 | |||
| 11 | Манжета | 412-3510060 | 1 | 1 | 11 | |||
| 12 | Кільце | 412-3510062 | 1 | 1 | 12 | |||
| 13 | Основа корпусу підсилювача в зборі | 2141-3510012 | 1 | 1 | 13 | |||
| 14 | Гвинт | 412-3510056 | 1 | 1 | 14 | |||
| 15 | Корпус поршня підсилювача | 2141-3510048 | 1 | 1 | 15 | |||
| 16 | Діафрагма поршня | 2141-3510038 | 1 | 1 | 16 | |||
| 17 | Опорне кільце діафрагми поршня | 2141-3510042 | 1 | 1 | 17 | |||
| 18 | Опорний диск поршневої діафрагми у зборі | 2141-3510016 | 1 | 1 | 18 | |||
| 19 | Запірне кільце | 412-3510040 | 1 | 1 | 19 | |||
| 20 | Центральний клапан | 412-3510023 | 1 | 1 | 20 | |||
| 21 | Опорна шайба | 412-3510025 | 1 | 1 | 21 | |||
| 22 | Оболонка секторів | 412-3510022-01 | 1 | 1 | 22 | |||
| 23 | Сектор опорного диска діафрагми | 2141-3510018 | 12 | 12 | 23 | |||
| 24 | Шайба секторів | 412-3510024 | 1 | 1 | 24 | |||
| 25 | Пружина секторів | 412-3510046 | 1 | 1 | 25 | |||
| 26 | Зворотний клапан | 412-3562009 | 1 | 1 | 26 | |||
| 27 | Ущільнювальне кільце кришки | 412-3510088 | 1 | 1 | 27 | |||
| 28 | Ущільнювальна втулка | 412-3510072 | 1 | 1 | 28 | |||
| 29 | З'єднувальне кільце корпусу | 412-3510071 | 1 | 1 | 29 | |||
| 30 | Кришка корпусу в зборі | 2141-3510014 | 1 | 1 | 30 | |||
| 31 | Пружина | 412-3510068 | 1 | 1 | 31 | |||
| 32 | Регулювальний болт штока | 412-3510074-01 | 1 | 1 | 32 | |||
| 33 | Опорна тарілка діафрагми | 2141-3510044 | 1 | 1 | 33 | |||
| 34 | Опорна скоба | 412-3510036 | 1 | 1 | 34 | |||
| 35 | Шток підсилювача гальма | 2141-3510052 | 1 | 1 | 35 | |||
| 36 | Гайка М8 із самозатисканням | 4595621305 | 4 | 4 | 36 | |||
| 37 | Шток гальмівного підсилювача в зборі | 2141-3510050 | 1 | 1 | 37 |
