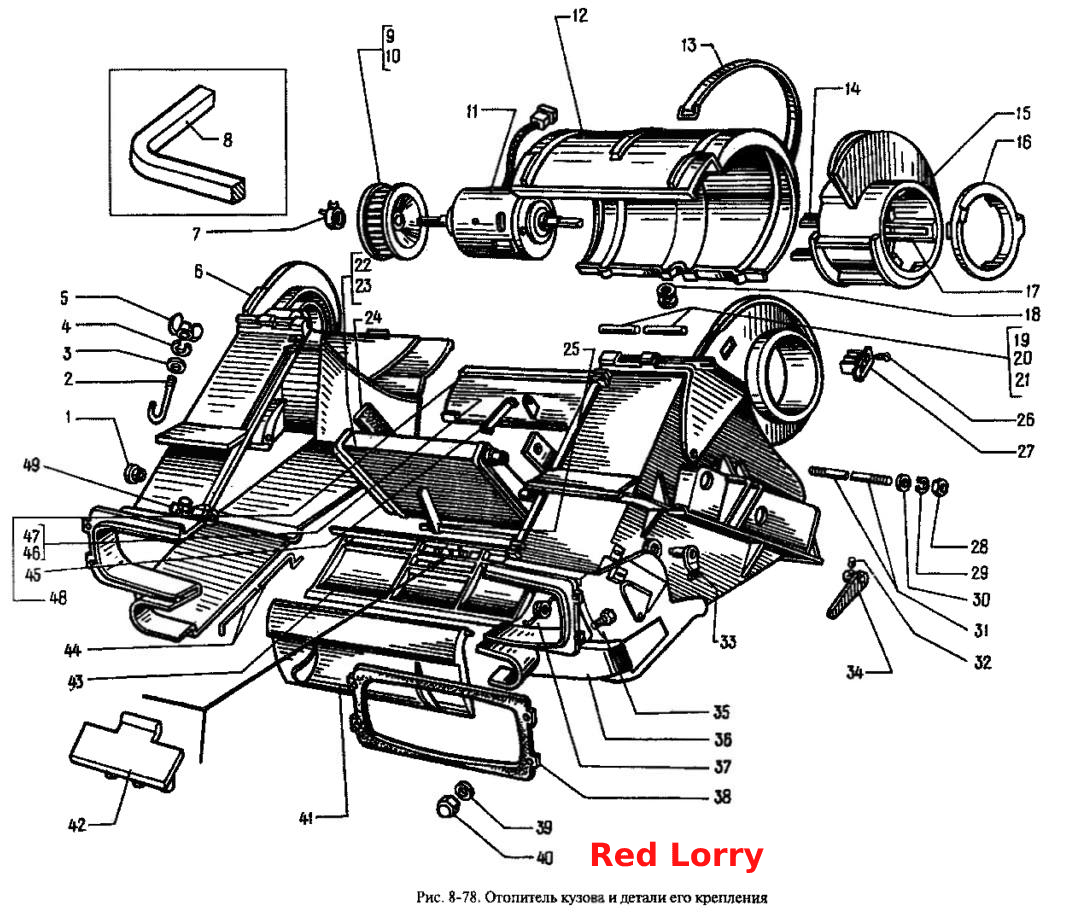

Обігрівач кузова та деталі його кріплення
100%
Назва деталі
Втулка осі заслінки
Заводський номер
2141-8101558
Кількість на модель
2
№
1
Назва деталі
Кріплення нагрівача
Заводський номер
2141-8107038
Кількість на модель
2
№
2
Назва деталі
Шайба 6 збільшена
Заводський номер
252037-29
Кількість на модель
2
№
3
Назва деталі
Шайба 6,2 зубчаста
Заводський номер
365367-29
Кількість на модель
2
№
4
Назва деталі
Гайка-баранчик М6
Заводський номер
251512-29
Кількість на модель
2
№
5
Назва деталі
Корпус обігрівача, ліва частина
Заводський номер
2141-8101511
Кількість на модель
1
№
6
Назва деталі
Хомут кріплення колеса вентилятора
Заводський номер
367237-29
Кількість на модель
2
№
7
Назва деталі
Ущільнювач обігрівача
Заводський номер
2141-8107034
Кількість на модель
1
№
8
Назва деталі
Праве колесо вентилятора
Заводський номер
2141-8101566
Кількість на модель
1
№
9
Назва деталі
Ліве колесо вентилятора
Заводський номер
2141-8101567
Кількість на модель
1
№
10
Назва деталі
Електродвигун обігрівача в зборі
Заводський номер
2141-8101080
Кількість на модель
1
№
11
Назва деталі
Електродвигун обігрівача в зборі
Заводський номер
51.3730
Кількість на модель
1
№
11
Назва деталі
Кришка корпусу обігрівача
Заводський номер
2141-8101516
Кількість на модель
1
№
12
Назва деталі
Ремінь кріплення фільтра в зборі
Заводський номер
2141-8101620
Кількість на модель
2
№
13
Назва деталі
Прокладка упору електродвигуна
Заводський номер
2141-8101570
Кількість на модель
2
№
14
Назва деталі
Опора електродвигуна
Заводський номер
2141-8101562
Кількість на модель
1
№
15
Назва деталі
Запірне кільце
Заводський номер
2141-8101572
Кількість на модель
1
№
16
Назва деталі
Подушка електродвигуна
Заводський номер
2141-8101568
Кількість на модель
3
№
17
Назва деталі
Втулка джгута проводів
Заводський номер
2141-8101576
Кількість на модель
1
№
18
Назва деталі
Ущільнювач кришки корпусу
Заводський номер
2141-8101582
Кількість на модель
2
№
19
Назва деталі
Верхній ущільнювач корпусу
Заводський номер
2141-8101584
Кількість на модель
1
№
20
Назва деталі
Нижній ущільнювач корпусу
Заводський номер
2141-8101585
Кількість на модель
1
№
21
Назва деталі
Радіатор опалення в зборі
Заводський номер
2141-8101060
Кількість на модель
1
№
22
Назва деталі
Радіатор опалення в зборі з пробками
Заводський номер
2141-8101060-02
Кількість на модель
1
№
23
Назва деталі
Ущільнювач радіатора
Заводський номер
2141-8101106
Кількість на модель
1
№
24
Назва деталі
Вал приводу заслінки у зборі
Заводський номер
2141-8101524
Кількість на модель
1
№
25
Назва деталі
Гвинт М4х1,75х10
Заводський номер
240817-29
Кількість на модель
1
№
26
Назва деталі
Резистор електродвигуна в зборі
Заводський номер
2141-8101310
Кількість на модель
1
№
27
Назва деталі
Додатковий резистор електродвигуна обігрівача ()
Заводський номер
17.3729
Кількість на модель
1
№
27
Назва деталі
Гайка MH
Заводський номер
250464-29
Кількість на модель
2
№
28
Назва деталі
Диск
Заводський номер
252003-29
Кількість на модель
2
№
29
Назва деталі
Пружинна шайба
Заводський номер
252153-29
Кількість на модель
2
№
30
Назва деталі
Шпилька М5х320
Заводський номер
363329-29
Кількість на модель
1
№
31
Назва деталі
Гвинт М104х__NT__2__
Заводський номер
242462-29
Кількість на модель
1
№
32
Назва деталі
Важіль приводу верхньої заслінки
Заводський номер
2141-8101594
Кількість на модель
1
№
33
Назва деталі
Важіль приводу заслінки радіатора
Заводський номер
2141-8101592-10
Кількість на модель
1
№
34
Назва деталі
Болт M5х17
Заводський номер
360215-29
Кількість на модель
4
№
35
Назва деталі
Корпус обігрівача, права частина
Заводський номер
2141-8101510
Кількість на модель
1
№
36
Назва деталі
Пружина верхньої заслінки
Заводський номер
2141-8101634
Кількість на модель
1
№
37
Назва деталі
Прокладка фланця
Заводський номер
2141-8101612
Кількість на модель
1
№
38
Назва деталі
Диск
Заводський номер
252036-29
Кількість на модель
4
№
39
Назва деталі
Гайка М5 ковпачкова
Заводський номер
4595631603
Кількість на модель
4
№
40
Назва деталі
Нижня заслінка у зборі
Заводський номер
2141-8101544
Кількість на модель
1
№
41
Назва деталі
Планка верхньої заслінки
Заводський номер
2141-8101542
Кількість на модель
1
№
42
Назва деталі
Верхня заслінка в зборі
Заводський номер
2141-8101536
Кількість на модель
1
№
43
Назва деталі
З'єднувальна тяга заслінок
Заводський номер
2141-8101604
Кількість на модель
1
№
44
Назва деталі
З'єднувальна планка приводу
Заводський номер
2141-8101532
Кількість на модель
1
№
45
Назва деталі
Заслінка радіатора
Заводський номер
2141-8101520
Кількість на модель
1
№
46
Назва деталі
Ущільнювач заслінки
Заводський номер
2141-8101522
Кількість на модель
1
№
47
Назва деталі
Заслінка радіатора в зборі
Заводський номер
2141-8101518
Кількість на модель
1
№
48
Назва деталі
Кріплення корпусу
Заводський номер
2141-8101588
Кількість на модель
6
№
49
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Втулка осі заслінки | 2141-8101558 | 2 | 2 | 1 | |||
| 2 | Кріплення нагрівача | 2141-8107038 | 2 | 2 | 2 | |||
| 3 | Шайба 6 збільшена | 252037-29 | 2 | 2 | 3 | |||
| 4 | Шайба 6,2 зубчаста | 365367-29 | 2 | 2 | 4 | |||
| 5 | Гайка-баранчик М6 | 251512-29 | 2 | 2 | 5 | |||
| 6 | Корпус обігрівача, ліва частина | 2141-8101511 | 1 | 1 | 6 | |||
| 7 | Хомут кріплення колеса вентилятора | 367237-29 | 2 | 2 | 7 | |||
| 8 | Ущільнювач обігрівача | 2141-8107034 | 1 | 1 | 8 | |||
| 9 | Праве колесо вентилятора | 2141-8101566 | 1 | 1 | 9 | |||
| 10 | Ліве колесо вентилятора | 2141-8101567 | 1 | 1 | 10 | |||
| 11 | Електродвигун обігрівача в зборі | 2141-8101080 | 1 | 1 | 11 | |||
| 11 | Електродвигун обігрівача в зборі | 51.3730 | 1 | 1 | 11 | |||
| 12 | Кришка корпусу обігрівача | 2141-8101516 | 1 | 1 | 12 | |||
| 13 | Ремінь кріплення фільтра в зборі | 2141-8101620 | 2 | 2 | 13 | |||
| 14 | Прокладка упору електродвигуна | 2141-8101570 | 2 | 2 | 14 | |||
| 15 | Опора електродвигуна | 2141-8101562 | 1 | 1 | 15 | |||
| 16 | Запірне кільце | 2141-8101572 | 1 | 1 | 16 | |||
| 17 | Подушка електродвигуна | 2141-8101568 | 3 | 3 | 17 | |||
| 18 | Втулка джгута проводів | 2141-8101576 | 1 | 1 | 18 | |||
| 19 | Ущільнювач кришки корпусу | 2141-8101582 | 2 | 2 | 19 | |||
| 20 | Верхній ущільнювач корпусу | 2141-8101584 | 1 | 1 | 20 | |||
| 21 | Нижній ущільнювач корпусу | 2141-8101585 | 1 | 1 | 21 | |||
| 22 | Радіатор опалення в зборі | 2141-8101060 | 1 | 1 | 22 | |||
| 23 | Радіатор опалення в зборі з пробками | 2141-8101060-02 | 1 | 1 | 23 | |||
| 24 | Ущільнювач радіатора | 2141-8101106 | 1 | 1 | 24 | |||
| 25 | Вал приводу заслінки у зборі | 2141-8101524 | 1 | 1 | 25 | |||
| 26 | Гвинт М4х1,75х10 | 240817-29 | 1 | 1 | 26 | |||
| 27 | Резистор електродвигуна в зборі | 2141-8101310 | 1 | 1 | 27 | |||
| 27 | Додатковий резистор електродвигуна обігрівача () | 17.3729 | 1 | 1 | 27 | |||
| 28 | Гайка MH | 250464-29 | 2 | 2 | 28 | |||
| 29 | Диск | 252003-29 | 2 | 2 | 29 | |||
| 30 | Пружинна шайба | 252153-29 | 2 | 2 | 30 | |||
| 31 | Шпилька М5х320 | 363329-29 | 1 | 1 | 31 | |||
| 32 | Гвинт М104х__NT__2__ | 242462-29 | 1 | 1 | 32 | |||
| 33 | Важіль приводу верхньої заслінки | 2141-8101594 | 1 | 1 | 33 | |||
| 34 | Важіль приводу заслінки радіатора | 2141-8101592-10 | 1 | 1 | 34 | |||
| 35 | Болт M5х17 | 360215-29 | 4 | 4 | 35 | |||
| 36 | Корпус обігрівача, права частина | 2141-8101510 | 1 | 1 | 36 | |||
| 37 | Пружина верхньої заслінки | 2141-8101634 | 1 | 1 | 37 | |||
| 38 | Прокладка фланця | 2141-8101612 | 1 | 1 | 38 | |||
| 39 | Диск | 252036-29 | 4 | 4 | 39 | |||
| 40 | Гайка М5 ковпачкова | 4595631603 | 4 | 4 | 40 | |||
| 41 | Нижня заслінка у зборі | 2141-8101544 | 1 | 1 | 41 | |||
| 42 | Планка верхньої заслінки | 2141-8101542 | 1 | 1 | 42 | |||
| 43 | Верхня заслінка в зборі | 2141-8101536 | 1 | 1 | 43 | |||
| 44 | З'єднувальна тяга заслінок | 2141-8101604 | 1 | 1 | 44 | |||
| 45 | З'єднувальна планка приводу | 2141-8101532 | 1 | 1 | 45 | |||
| 46 | Заслінка радіатора | 2141-8101520 | 1 | 1 | 46 | |||
| 47 | Ущільнювач заслінки | 2141-8101522 | 1 | 1 | 47 | |||
| 48 | Заслінка радіатора в зборі | 2141-8101518 | 1 | 1 | 48 | |||
| 49 | Кріплення корпусу | 2141-8101588 | 6 | 6 | 49 |
