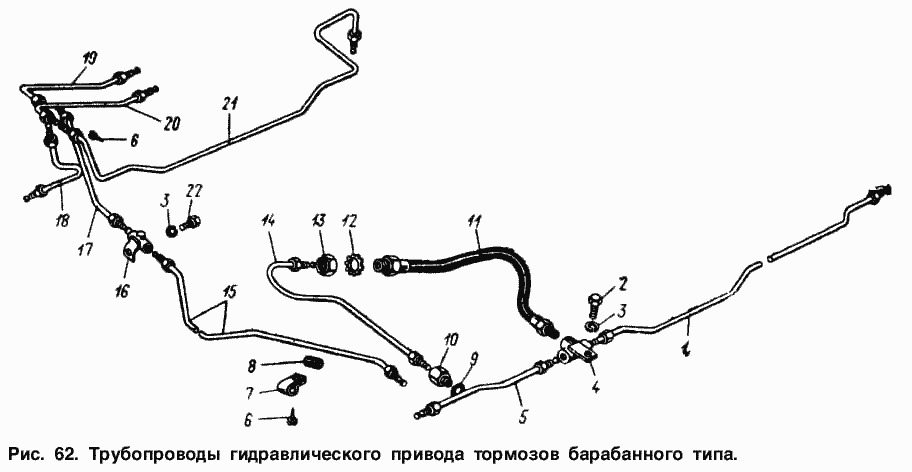

Трубопроводи гідравлічного приводу барабанних гальм
100%
Назва деталі
Хомут у зборі
Заводський номер
367020
Кількість на модель
2
№
Назва деталі
Шланг підсилювача гальм
Заводський номер
412-3506215-10
Кількість на модель
1
№
Назва деталі
Трубка від трійника до правого заднього гальма у зборі
Заводський номер
402-3506100-10
Кількість на модель
1
№
1
Назва деталі
гвинт
Заводський номер
201453-29
Кількість на модель
1
№
2
Назва деталі
Пружинна шайба
Заводський номер
252155-29
Кількість на модель
2
№
3
Назва деталі
Трійник трубопроводу до задніх гальм у зборі
Заводський номер
400-3506090
Кількість на модель
1
№
4
Назва деталі
Шланг від трійника до лівого заднього гальма у зборі
Заводський номер
402-3506110-10
Кількість на модель
1
№
5
Назва деталі
Гвинт М125х__NT__2__
Заводський номер
240836-29
Кількість на модель
3
№
6
Назва деталі
Кріплення для трубки
Заводський номер
412-3506104
Кількість на модель
2
№
7
Назва деталі
Установка кріпильної скоби трубки
Заводський номер
400-1104018
Кількість на модель
21
№
8
Назва деталі
Ущільнювальна шайба 10,3
Заводський номер
365016
Кількість на модель
5
№
9
Назва деталі
Перехідник М10х1, 25
Заводський номер
412-3506127-01
Кількість на модель
5
№
10
Назва деталі
Гнучкий шланг гідравлічного приводу гальм у зборі
Заводський номер
400-3506060-12
Кількість на модель
3
№
11
Назва деталі
Шайба 16 зубчаста
Заводський номер
252239-29
Кількість на модель
3
№
12
Назва деталі
Гайка М16х1, 5
Заводський номер
250636-29
Кількість на модель
3
№
13
Назва деталі
Шланг від регулятора тиску до задніх гальм у зборі
Заводський номер
408-3506212
Кількість на модель
1
№
14
Назва деталі
Трубка від колектора до регулятора тиску в зборі
Заводський номер
408-3506210
Кількість на модель
1
№
15
Назва деталі
Колектор гідроприводу в зборі
Заводський номер
412-3506028
Кількість на модель
1
№
16
Назва деталі
Трубка від сигнального пристрою до колектора в зборі
Заводський номер
412-3506046
Кількість на модель
1
№
17
Назва деталі
Шланг від сигнального пристрою до лівого переднього гальма у зборі
Заводський номер
412-3506044
Кількість на модель
1
№
18
Назва деталі
Трубка від вторинної камери головного гальмівного циліндра до сигнального пристрою в зборі
Заводський номер
412-3506026-10
Кількість на модель
1
№
19
Назва деталі
Трубка від первинної камери головного гальмівного циліндра до сигнального пристрою
Заводський номер
412-3506022-10
Кількість на модель
1
№
20
Назва деталі
Трубка від сигнального пристрою до правого переднього гальма у зборі
Заводський номер
412-3506038
Кількість на модель
1
№
21
Назва деталі
гвинт
Заводський номер
201455-29
Кількість на модель
1
№
22
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Хомут у зборі | 367020 | 2 | 2 | |||||
| Шланг підсилювача гальм | 412-3506215-10 | 1 | 1 | |||||
| 1 | Трубка від трійника до правого заднього гальма у зборі | 402-3506100-10 | 1 | 1 | 1 | |||
| 2 | гвинт | 201453-29 | 1 | 1 | 2 | |||
| 3 | Пружинна шайба | 252155-29 | 2 | 2 | 3 | |||
| 4 | Трійник трубопроводу до задніх гальм у зборі | 400-3506090 | 1 | 1 | 4 | |||
| 5 | Шланг від трійника до лівого заднього гальма у зборі | 402-3506110-10 | 1 | 1 | 5 | |||
| 6 | Гвинт М125х__NT__2__ | 240836-29 | 3 | 3 | 6 | |||
| 7 | Кріплення для трубки | 412-3506104 | 2 | 2 | 7 | |||
| 8 | Установка кріпильної скоби трубки | 400-1104018 | 21 | 21 | 8 | |||
| 9 | Ущільнювальна шайба 10,3 | 365016 | 5 | 5 | 9 | |||
| 10 | Перехідник М10х1, 25 | 412-3506127-01 | 5 | 5 | 10 | |||
| 11 | Гнучкий шланг гідравлічного приводу гальм у зборі | 400-3506060-12 | 3 | 3 | 11 | |||
| 12 | Шайба 16 зубчаста | 252239-29 | 3 | 3 | 12 | |||
| 13 | Гайка М16х1, 5 | 250636-29 | 3 | 3 | 13 | |||
| 14 | Шланг від регулятора тиску до задніх гальм у зборі | 408-3506212 | 1 | 1 | 14 | |||
| 15 | Трубка від колектора до регулятора тиску в зборі | 408-3506210 | 1 | 1 | 15 | |||
| 16 | Колектор гідроприводу в зборі | 412-3506028 | 1 | 1 | 16 | |||
| 17 | Трубка від сигнального пристрою до колектора в зборі | 412-3506046 | 1 | 1 | 17 | |||
| 18 | Шланг від сигнального пристрою до лівого переднього гальма у зборі | 412-3506044 | 1 | 1 | 18 | |||
| 19 | Трубка від вторинної камери головного гальмівного циліндра до сигнального пристрою в зборі | 412-3506026-10 | 1 | 1 | 19 | |||
| 20 | Трубка від первинної камери головного гальмівного циліндра до сигнального пристрою | 412-3506022-10 | 1 | 1 | 20 | |||
| 21 | Трубка від сигнального пристрою до правого переднього гальма у зборі | 412-3506038 | 1 | 1 | 21 | |||
| 22 | гвинт | 201455-29 | 1 | 1 | 22 |
