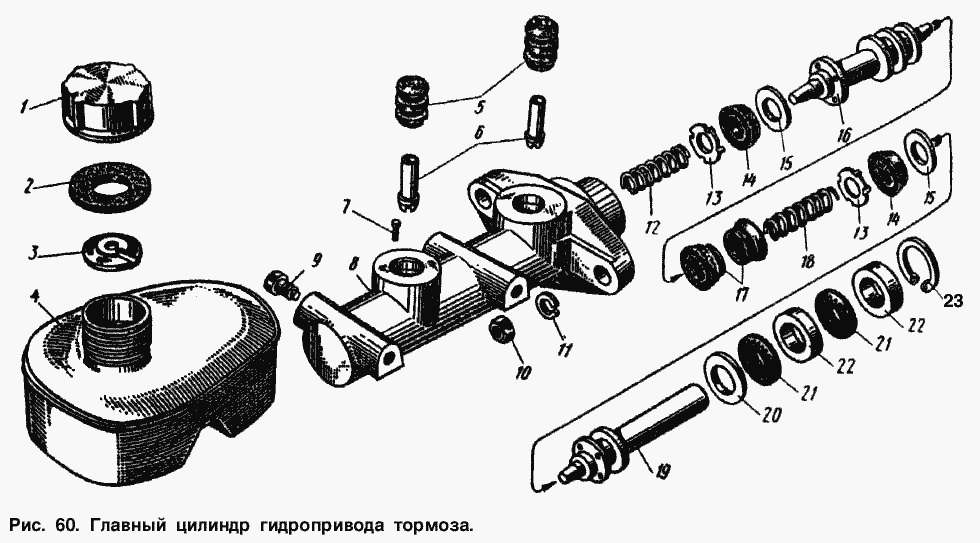

Головний циліндр гідравлічного приводу гальм
100%
Назва деталі
Кришка бачка головного циліндра у зборі
Заводський номер
412-3505110
Кількість на модель
1
№
Назва деталі
Поршень II камери головного циліндра (для барабанних гальм)
Заводський номер
412-3505034-10
Кількість на модель
1
№
Назва деталі
Штовхач поршня головного циліндра (комплект)
Заводський номер
408-3505950
Кількість на модель
1
№
Назва деталі
Головний гальмівний циліндр у зборі (для барабанних гальм)
Заводський номер
412-3505010-30
Кількість на модель
1
№
Назва деталі
Головний гальмівний циліндр у зборі
Заводський номер
412-3505010-20
Кількість на модель
1
№
Назва деталі
Кришка бачка
Заводський номер
412-3505116
Кількість на модель
1
№
1
Назва деталі
Прокладка
Заводський номер
412-3505122
Кількість на модель
1
№
2
Назва деталі
Відбивач кришки
Заводський номер
412-3505119
Кількість на модель
1
№
3
Назва деталі
Бачок
Заводський номер
412-3505106
Кількість на модель
1
№
4
Назва деталі
З'єднувальна втулка бачка головного гальмівного циліндра
Заводський номер
412-3505067
Кількість на модель
2
№
5
Назва деталі
Трубка з'єднувальної втулки бачка головного гальмівного циліндра
Заводський номер
412-3505073
Кількість на модель
2
№
6
Назва деталі
Опорний штифт поршня другої камери
Заводський номер
412-3505040-01
Кількість на модель
1
№
7
Назва деталі
Корпус головного гальмівного циліндра
Заводський номер
412-3505015
Кількість на модель
1
№
8
Назва деталі
Заглушка вихідного отвору циліндра (для барабанних гальм)
Заводський номер
412-3505134
Кількість на модель
1
№
9
Назва деталі
Гайка
Заводський номер
250512-29
Кількість на модель
2
№
10
Назва деталі
Пружинна шайба
Заводський номер
252136-29
Кількість на модель
2
№
11
Назва деталі
Поворотна пружина поршня другої камери
Заводський номер
412-3505044
Кількість на модель
1
№
12
Назва деталі
Опорна шайба
Заводський номер
412-3505047
Кількість на модель
2
№
13
Назва деталі
Манжета головного поршня
Заводський номер
412-3505042
Кількість на модель
2
№
14
Назва деталі
Клапан поршня
Заводський номер
412-3505030
Кількість на модель
2
№
15
Назва деталі
Поршень другої камери
Заводський номер
412-3505034
Кількість на модель
1
№
16
Назва деталі
Розділювальна манжета
Заводський номер
412-3505045
Кількість на модель
2
№
17
Назва деталі
Поворотна пружина поршня першої камери
Заводський номер
412-3505043
Кількість на модель
1
№
18
Назва деталі
Поршень I камери головного циліндра
Заводський номер
412-3505024
Кількість на модель
1
№
19
Назва деталі
Шайба упору поршня
Заводський номер
412-3505048
Кількість на модель
1
№
20
Назва деталі
Зовнішня манжета головного циліндра
Заводський номер
412-3505036
Кількість на модель
2
№
21
Назва деталі
Прокладкова манжета
Заводський номер
412-3505051
Кількість на модель
2
№
22
Назва деталі
Стопорне кільце
Заводський номер
412-3505058
Кількість на модель
1
№
23
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Кришка бачка головного циліндра у зборі | 412-3505110 | 1 | 1 | |||||
| Поршень II камери головного циліндра (для барабанних гальм) | 412-3505034-10 | 1 | 1 | |||||
| Штовхач поршня головного циліндра (комплект) | 408-3505950 | 1 | 1 | |||||
| Головний гальмівний циліндр у зборі (для барабанних гальм) | 412-3505010-30 | 1 | 1 | |||||
| Головний гальмівний циліндр у зборі | 412-3505010-20 | 1 | 1 | |||||
| 1 | Кришка бачка | 412-3505116 | 1 | 1 | 1 | |||
| 2 | Прокладка | 412-3505122 | 1 | 1 | 2 | |||
| 3 | Відбивач кришки | 412-3505119 | 1 | 1 | 3 | |||
| 4 | Бачок | 412-3505106 | 1 | 1 | 4 | |||
| 5 | З'єднувальна втулка бачка головного гальмівного циліндра | 412-3505067 | 2 | 2 | 5 | |||
| 6 | Трубка з'єднувальної втулки бачка головного гальмівного циліндра | 412-3505073 | 2 | 2 | 6 | |||
| 7 | Опорний штифт поршня другої камери | 412-3505040-01 | 1 | 1 | 7 | |||
| 8 | Корпус головного гальмівного циліндра | 412-3505015 | 1 | 1 | 8 | |||
| 9 | Заглушка вихідного отвору циліндра (для барабанних гальм) | 412-3505134 | 1 | 1 | 9 | |||
| 10 | Гайка | 250512-29 | 2 | 2 | 10 | |||
| 11 | Пружинна шайба | 252136-29 | 2 | 2 | 11 | |||
| 12 | Поворотна пружина поршня другої камери | 412-3505044 | 1 | 1 | 12 | |||
| 13 | Опорна шайба | 412-3505047 | 2 | 2 | 13 | |||
| 14 | Манжета головного поршня | 412-3505042 | 2 | 2 | 14 | |||
| 15 | Клапан поршня | 412-3505030 | 2 | 2 | 15 | |||
| 16 | Поршень другої камери | 412-3505034 | 1 | 1 | 16 | |||
| 17 | Розділювальна манжета | 412-3505045 | 2 | 2 | 17 | |||
| 18 | Поворотна пружина поршня першої камери | 412-3505043 | 1 | 1 | 18 | |||
| 19 | Поршень I камери головного циліндра | 412-3505024 | 1 | 1 | 19 | |||
| 20 | Шайба упору поршня | 412-3505048 | 1 | 1 | 20 | |||
| 21 | Зовнішня манжета головного циліндра | 412-3505036 | 2 | 2 | 21 | |||
| 22 | Прокладкова манжета | 412-3505051 | 2 | 2 | 22 | |||
| 23 | Стопорне кільце | 412-3505058 | 1 | 1 | 23 |
