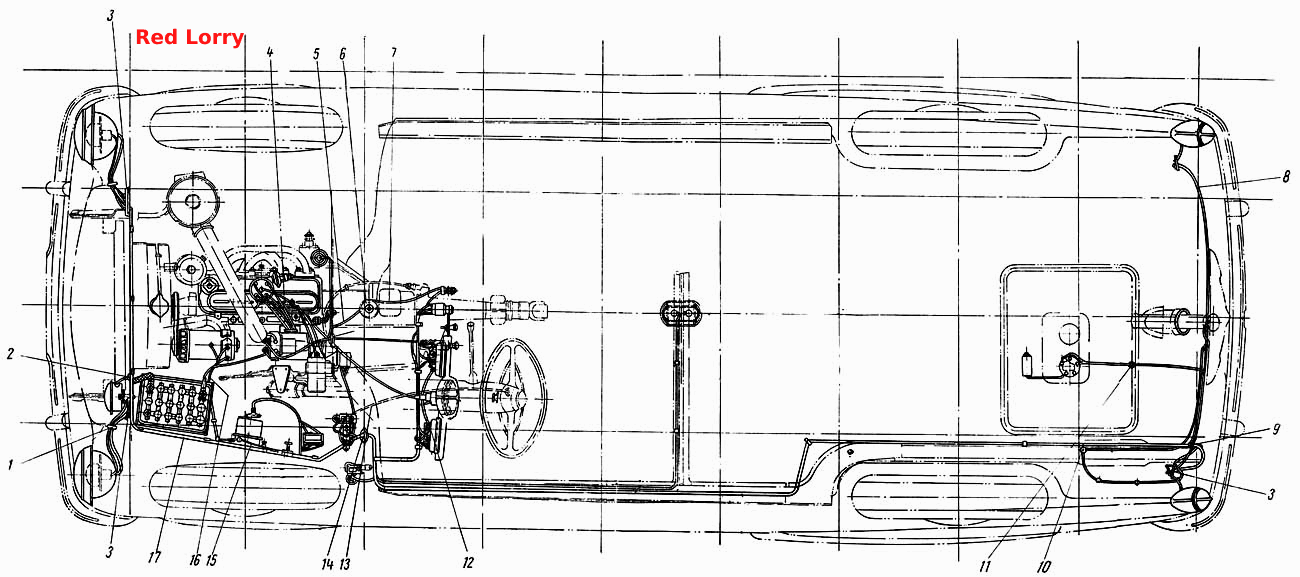

Схема монтажу електропроводки
100%
Назва деталі
Болт M8х30
Заводський номер
209033-П16
Кількість на модель
1
№
Назва деталі
Гвинт М124х__NT__2__
Заводський номер
240818-П8
Кількість на модель
2
№
Назва деталі
Чохол наконечника дроту від акумуляторної батареї до стартера
Заводський номер
400-3724056
Кількість на модель
1
№
Назва деталі
Кріплення для дроту
Заводський номер
367708-П8
Кількість на модель
1
№
Назва деталі
Основний джгут проводів у зборі
Заводський номер
407-3724010
Кількість на модель
1
№
Назва деталі
Провід від комбінації приладів до МАСИ
Заводський номер
402-3724068
Кількість на модель
2
№
Назва деталі
Кільце для кріплення проводів
Заводський номер
400-1002120
Кількість на модель
1
№
Назва деталі
Гайка М8х1, 25
Заводський номер
250765-П16
Кількість на модель
1
№
Назва деталі
Втулка кінцевої частини буфера, ущільнювальна
Заводський номер
400-3724052
Кількість на модель
2
№
Назва деталі
Втулка
Заводський номер
400-3724058
Кількість на модель
1
№
2
Назва деталі
Чотириконтактна з'єднувальна панель
Заводський номер
400-3723100
Кількість на модель
5
№
3
Назва деталі
Провід від котушки запалювання до розподільника запалювання у зборі
Заводський номер
402-3724017
Кількість на модель
1
№
4
Назва деталі
Провід від електродвигуна обігрівача кузова до маси
Заводський номер
402-3724021
Кількість на модель
1
№
5
Назва деталі
Джгут до панелі приладів у зборі
Заводський номер
400-3724054
Кількість на модель
1
№
6
Назва деталі
Провід від електродвигуна обігрівача кузова до перемикача
Заводський номер
402-3724020
Кількість на модель
1
№
7
Назва деталі
Задній джгут проводів у зборі
Заводський номер
402-3724015
Кількість на модель
1
№
8
Назва деталі
Провід від ліхтаря освітлення номерного знака до з'єднувальної колодки
Заводський номер
402-3724038
Кількість на модель
1
№
9
Назва деталі
Ущільнювальна втулка дроту реостата індикатора рівня палива (у нижній частині кузова)
Заводський номер
402-3724057
Кількість на модель
1
№
11
Назва деталі
Провід, що з'єднує датчики температури води, рівня бензину в баку та тиску масла
Заводський номер
402-3724024
Кількість на модель
1
№
12
Назва деталі
Пучок проводів перемикача поворотників та вимикача звукового сигналу
Заводський номер
402-3724014
Кількість на модель
1
№
13
Назва деталі
Ущільнювальна втулка основного джгута проводів, велика (у передній частині кузова)
Заводський номер
402-3724050
Кількість на модель
1
№
14
Назва деталі
Провід від клеми М реле регулятора до штепсельної розетки в зборі
Заводський номер
402-3724066
Кількість на модель
1
№
15
Назва деталі
Провід від акумуляторної батареї до стартера в зборі
Заводський номер
407-3724030
Кількість на модель
1
№
16
Назва деталі
Основний джгут проводів у зборі
Заводський номер
407-3724010-Б
Кількість на модель
1
№
17
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Болт M8х30 | 209033-П16 | 1 | 1 | |||||
| Гвинт М124х__NT__2__ | 240818-П8 | 2 | 2 | |||||
| Чохол наконечника дроту від акумуляторної батареї до стартера | 400-3724056 | 1 | 1 | |||||
| Кріплення для дроту | 367708-П8 | 1 | 1 | |||||
| Основний джгут проводів у зборі | 407-3724010 | 1 | 1 | |||||
| Провід від комбінації приладів до МАСИ | 402-3724068 | 2 | 2 | |||||
| Кільце для кріплення проводів | 400-1002120 | 1 | 1 | |||||
| Гайка М8х1, 25 | 250765-П16 | 1 | 1 | |||||
| Втулка кінцевої частини буфера, ущільнювальна | 400-3724052 | 2 | 2 | |||||
| 2 | Втулка | 400-3724058 | 1 | 1 | 2 | |||
| 3 | Чотириконтактна з'єднувальна панель | 400-3723100 | 5 | 5 | 3 | |||
| 4 | Провід від котушки запалювання до розподільника запалювання у зборі | 402-3724017 | 1 | 1 | 4 | |||
| 5 | Провід від електродвигуна обігрівача кузова до маси | 402-3724021 | 1 | 1 | 5 | |||
| 6 | Джгут до панелі приладів у зборі | 400-3724054 | 1 | 1 | 6 | |||
| 7 | Провід від електродвигуна обігрівача кузова до перемикача | 402-3724020 | 1 | 1 | 7 | |||
| 8 | Задній джгут проводів у зборі | 402-3724015 | 1 | 1 | 8 | |||
| 9 | Провід від ліхтаря освітлення номерного знака до з'єднувальної колодки | 402-3724038 | 1 | 1 | 9 | |||
| 11 | Ущільнювальна втулка дроту реостата індикатора рівня палива (у нижній частині кузова) | 402-3724057 | 1 | 1 | 11 | |||
| 12 | Провід, що з'єднує датчики температури води, рівня бензину в баку та тиску масла | 402-3724024 | 1 | 1 | 12 | |||
| 13 | Пучок проводів перемикача поворотників та вимикача звукового сигналу | 402-3724014 | 1 | 1 | 13 | |||
| 14 | Ущільнювальна втулка основного джгута проводів, велика (у передній частині кузова) | 402-3724050 | 1 | 1 | 14 | |||
| 15 | Провід від клеми М реле регулятора до штепсельної розетки в зборі | 402-3724066 | 1 | 1 | 15 | |||
| 16 | Провід від акумуляторної батареї до стартера в зборі | 407-3724030 | 1 | 1 | 16 | |||
