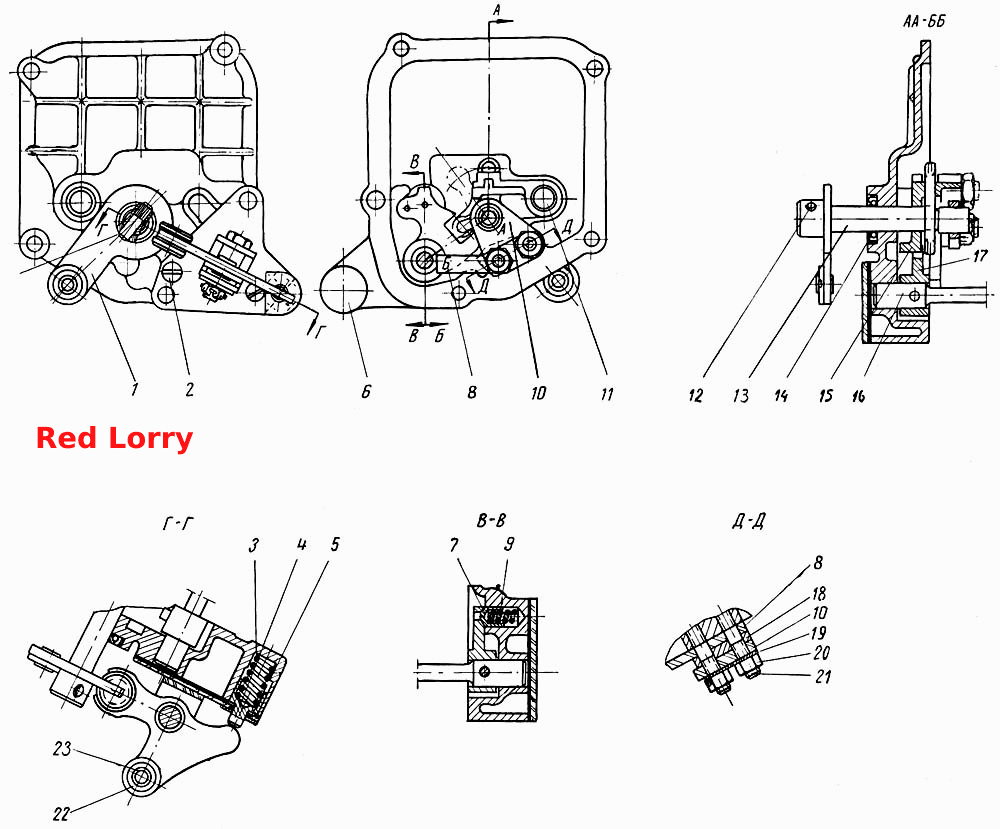

Механізм перемикання чотириступінчастої коробки передач
100%
Назва деталі
Вилка перемикання заднього ходу в зборі
Заводський номер
407-1702094
Кількість на модель
1
№
Назва деталі
Важіль перемикання заднього ходу з валом у зборі
Заводський номер
407-1702047
Кількість на модель
1
№
Назва деталі
Фіксатор заднього ходу (циліндр)
Заводський номер
407-1702035
Кількість на модель
1
№
Назва деталі
Важіль перемикача передач із гільзою та втулкою у зборі
Заводський номер
407-1702053
Кількість на модель
1
№
1
Назва деталі
Гвинт М105х__NT__2__
Заводський номер
221577-П8
Кількість на модель
2
№
2
Назва деталі
Пружина упору включення заднього ходу
Заводський номер
407-1702064
Кількість на модель
1
№
3
Назва деталі
Фіксатор заднього ходу
Заводський номер
407-1702063
Кількість на модель
1
№
4
Назва деталі
Регулювальна прокладка упору
Заводський номер
407-1702067
Кількість на модель
№
5
Назва деталі
Кришка картера коробки передач у зборі, бічна
Заводський номер
407-1702012
Кількість на модель
1
№
6
Назва деталі
Опора важеля включення заднього ходу
Заводський номер
407-1702069
Кількість на модель
1
№
8
Назва деталі
Пружина фіксатора важеля перемикання
Заводський номер
401-1702077-А
Кількість на модель
1
№
9
Назва деталі
Кронштейн вала перемикача
Заводський номер
407-1702068
Кількість на модель
1
№
10
Назва деталі
Направляючий стрижень замка важелів перемикання передач
Заводський номер
407-1702052
Кількість на модель
1
№
11
Назва деталі
Штифт важеля перемикання заднього ходу
Заводський номер
367166-П
Кількість на модель
1
№
12
Назва деталі
Коробка передач у зборі
Заводський номер
407-1702032
Кількість на модель
1
№
13
Назва деталі
Ущільнювач бічної кришки з пружиною у зборі
Заводський номер
407-1702090
Кількість на модель
1
№
14
Назва деталі
Замок важелів перемикання передач і заднього ходу
Заводський номер
407-1702051
Кількість на модель
1
№
15
Назва деталі
Вал важеля перемикання заднього ходу
Заводський номер
407-1702048
Кількість на модель
1
№
16
Назва деталі
Важіль перемикання заднього ходу
Заводський номер
407-1702049
Кількість на модель
1
№
17
Назва деталі
Пластина кронштейна перемикача, проміжна
Заводський номер
407-1702071
Кількість на модель
1
№
18
Назва деталі
Стопорна пластина
Заводський номер
407-1702072
Кількість на модель
1
№
19
Назва деталі
Гайка
Заводський номер
250511-П15
Кількість на модель
2
№
20
Назва деталі
Шпилька кріплення задньої кришки
Заводський номер
216237-П2
Кількість на модель
2
№
21
Назва деталі
Втулка важелів
Заводський номер
401-1702084
Кількість на модель
1
№
22
Назва деталі
Гільза втулки важеля перемикання передач
Заводський номер
401-1702086
Кількість на модель
1
№
23
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Вилка перемикання заднього ходу в зборі | 407-1702094 | 1 | 1 | |||||
| Важіль перемикання заднього ходу з валом у зборі | 407-1702047 | 1 | 1 | |||||
| Фіксатор заднього ходу (циліндр) | 407-1702035 | 1 | 1 | |||||
| 1 | Важіль перемикача передач із гільзою та втулкою у зборі | 407-1702053 | 1 | 1 | 1 | |||
| 2 | Гвинт М105х__NT__2__ | 221577-П8 | 2 | 2 | 2 | |||
| 3 | Пружина упору включення заднього ходу | 407-1702064 | 1 | 1 | 3 | |||
| 4 | Фіксатор заднього ходу | 407-1702063 | 1 | 1 | 4 | |||
| 5 | Регулювальна прокладка упору | 407-1702067 | 5 | |||||
| 6 | Кришка картера коробки передач у зборі, бічна | 407-1702012 | 1 | 1 | 6 | |||
| 8 | Опора важеля включення заднього ходу | 407-1702069 | 1 | 1 | 8 | |||
| 9 | Пружина фіксатора важеля перемикання | 401-1702077-А | 1 | 1 | 9 | |||
| 10 | Кронштейн вала перемикача | 407-1702068 | 1 | 1 | 10 | |||
| 11 | Направляючий стрижень замка важелів перемикання передач | 407-1702052 | 1 | 1 | 11 | |||
| 12 | Штифт важеля перемикання заднього ходу | 367166-П | 1 | 1 | 12 | |||
| 13 | Коробка передач у зборі | 407-1702032 | 1 | 1 | 13 | |||
| 14 | Ущільнювач бічної кришки з пружиною у зборі | 407-1702090 | 1 | 1 | 14 | |||
| 15 | Замок важелів перемикання передач і заднього ходу | 407-1702051 | 1 | 1 | 15 | |||
| 16 | Вал важеля перемикання заднього ходу | 407-1702048 | 1 | 1 | 16 | |||
| 17 | Важіль перемикання заднього ходу | 407-1702049 | 1 | 1 | 17 | |||
| 18 | Пластина кронштейна перемикача, проміжна | 407-1702071 | 1 | 1 | 18 | |||
| 19 | Стопорна пластина | 407-1702072 | 1 | 1 | 19 | |||
| 20 | Гайка | 250511-П15 | 2 | 2 | 20 | |||
| 21 | Шпилька кріплення задньої кришки | 216237-П2 | 2 | 2 | 21 | |||
| 22 | Втулка важелів | 401-1702084 | 1 | 1 | 22 | |||
| 23 | Гільза втулки важеля перемикання передач | 401-1702086 | 1 | 1 | 23 |
