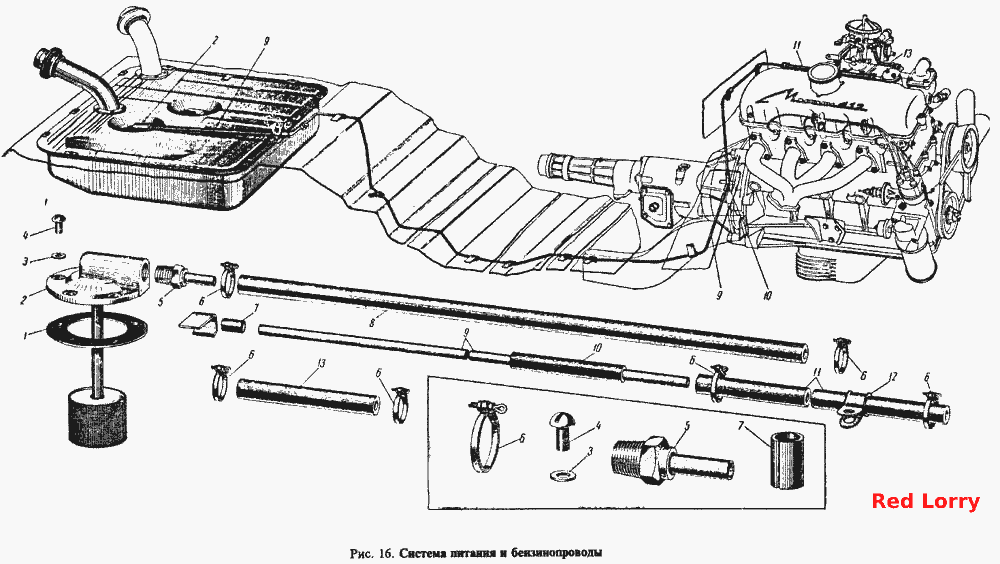

Система живлення та паливопроводи
100%
Назва деталі
Прокладка фланця вхідної трубки бензобака
Заводський номер
408-1004019
Кількість на модель
1
№
1
Назва деталі
Приймальна трубка бензобака з фланцем і фільтром у зборі
Заводський номер
408-1104012
Кількість на модель
1
№
2
Назва деталі
Ущільнювальна шайба
Заводський номер
365028-П
Кількість на модель
5
№
3
Назва деталі
Гвинт М145х__NT__2__
Заводський номер
220079-П8
Кількість на модель
5
№
4
Назва деталі
Ніпель фланця приймальної трубки бензобака з трубкою в зборі
Заводський номер
412-1104094
Кількість на модель
1
№
5
Назва деталі
Хомут у зборі
Заводський номер
367020-П
Кількість на модель
2
№
6
Назва деталі
Установка кріпильної скоби трубки
Заводський номер
400-1004018
Кількість на модель
9
№
7
Назва деталі
Гнучка перехідна трубка
Заводський номер
412-1104022-Б
Кількість на модель
1
№
8
Назва деталі
Трубка від паливного бака до бензонасоса
Заводський номер
412-1104042
Кількість на модель
1
№
9
Назва деталі
Гумова запобіжна трубка
Заводський номер
412-1104045
Кількість на модель
1
№
10
Назва деталі
Трубка подачі до паливного насоса
Заводський номер
412-1104084-Б
Кількість на модель
1
№
11
Назва деталі
Кріплення для трубки
Заводський номер
412-1104088-Б
Кількість на модель
1
№
12
Назва деталі
Гнучкий шланг від паливного насоса до карбюратора
Заводський номер
412-1104091-Б
Кількість на модель
1
№
13
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Прокладка фланця вхідної трубки бензобака | 408-1004019 | 1 | 1 | 1 | |||
| 2 | Приймальна трубка бензобака з фланцем і фільтром у зборі | 408-1104012 | 1 | 1 | 2 | |||
| 3 | Ущільнювальна шайба | 365028-П | 5 | 5 | 3 | |||
| 4 | Гвинт М145х__NT__2__ | 220079-П8 | 5 | 5 | 4 | |||
| 5 | Ніпель фланця приймальної трубки бензобака з трубкою в зборі | 412-1104094 | 1 | 1 | 5 | |||
| 6 | Хомут у зборі | 367020-П | 2 | 2 | 6 | |||
| 7 | Установка кріпильної скоби трубки | 400-1004018 | 9 | 9 | 7 | |||
| 8 | Гнучка перехідна трубка | 412-1104022-Б | 1 | 1 | 8 | |||
| 9 | Трубка від паливного бака до бензонасоса | 412-1104042 | 1 | 1 | 9 | |||
| 10 | Гумова запобіжна трубка | 412-1104045 | 1 | 1 | 10 | |||
| 11 | Трубка подачі до паливного насоса | 412-1104084-Б | 1 | 1 | 11 | |||
| 12 | Кріплення для трубки | 412-1104088-Б | 1 | 1 | 12 | |||
| 13 | Гнучкий шланг від паливного насоса до карбюратора | 412-1104091-Б | 1 | 1 | 13 |
