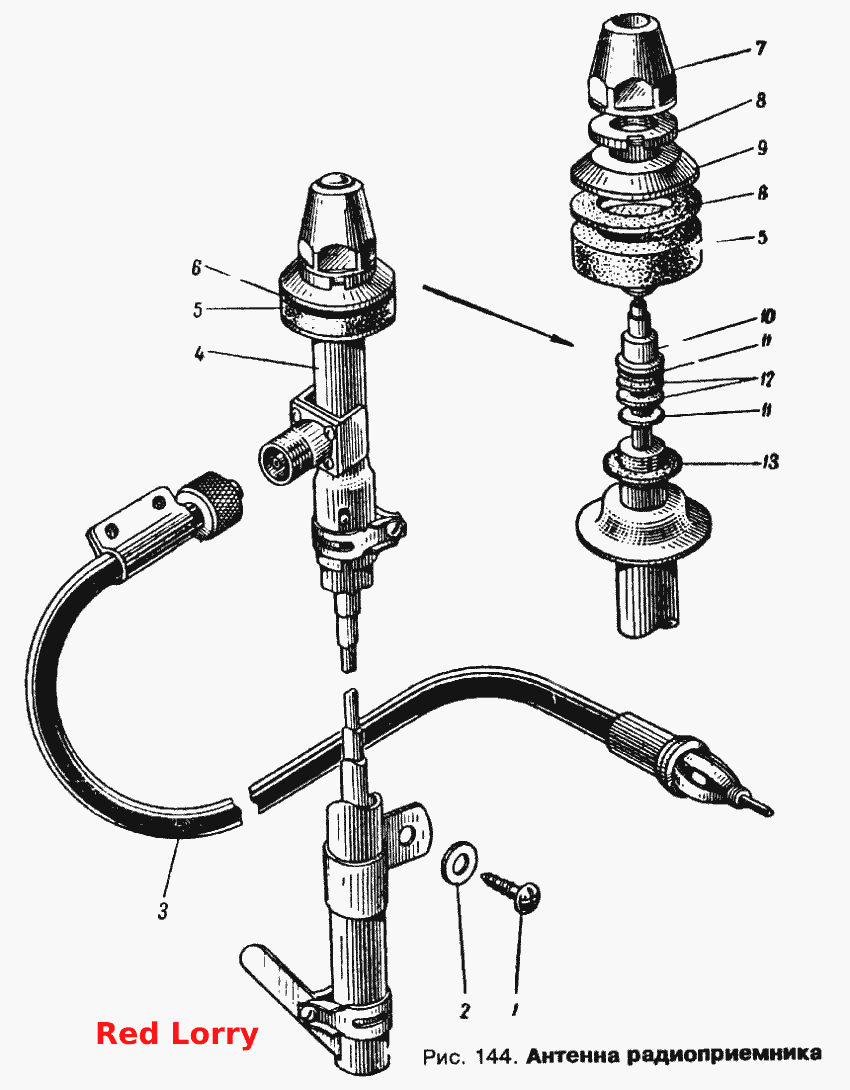

Антена радіоприймача
100%
Назва деталі
Екран (підскляльник)
Заводський номер
ИД8.634.346
Кількість на модель
1
№
Назва деталі
Феритовий сердечник
Заводський номер
ИД6.660.003
Кількість на модель
1
№
Назва деталі
Ручка перемикача діапазонів і регулятора тембру
Заводський номер
ИД8.337.153
Кількість на модель
2
№
Назва деталі
Ручка перемикача налаштування та регулювання гучності
Заводський номер
ИД8.337.149
Кількість на модель
2
№
Назва деталі
Пружина штекера
Заводський номер
ВД8.389.007
Кількість на модель
1
№
Назва деталі
Пружина кріплення ручок
Заводський номер
ИД8.387Л38
Кількість на модель
2
№
Назва деталі
Пружина утримувача запобіжника
Заводський номер
ИД8.387.139
Кількість на модель
1
№
Назва деталі
Повідець (капроновий трос)
Заводський номер
ИД8.344.006
Кількість на модель
1
№
Назва деталі
Плата блоку НЧ
Заводський номер
ИД7.102.129
Кількість на модель
1
№
Назва деталі
Плата (СДВ-П4)
Заводський номер
ИД7.102.155
Кількість на модель
1
№
Назва деталі
Вісь трубки механізму налаштування
Заводський номер
ИД8.310.160
Кількість на модель
1
№
Назва деталі
Феритовий сердечник
Заводський номер
ИД6.664.015
Кількість на модель
1
№
Назва деталі
Опір (дротовий)
Заводський номер
ИД5.634.032
Кількість на модель
2
№
Назва деталі
Шкала
Заводський номер
ИД7.024.025
Кількість на модель
1
№
Назва деталі
Перехідний трансформатор ПТ-823
Заводський номер
ИД4.731.174
Кількість на модель
1
№
Назва деталі
Вихідний трансформатор ТВ-825
Заводський номер
ИД4.731.175
Кількість на модель
1
№
Назва деталі
Транзистор П40
Заводський номер
СБ0.005.053ТУ
Кількість на модель
1
№
Назва деталі
Транзистор П401
Заводський номер
ЩТЗ.365.016 ТУ
Кількість на модель
5
№
Назва деталі
Транзистор П216Б
Заводський номер
СИ3.365.017ТУ
Кількість на модель
2
№
Назва деталі
Стрілка
Заводський номер
ИД7.027.022
Кількість на модель
1
№
Назва деталі
Опір СПЗ-8 регулятора тембру та гучності
Заводський номер
ОЖО.468.011 ТУ
Кількість на модель
1
№
Назва деталі
Опір (дротовий)
Заводський номер
ИД5.634.033
Кількість на модель
2
№
Назва деталі
Наконечник
Заводський номер
ИД6.627.004
Кількість на модель
1
№
Назва деталі
Фрикційна муфта
Заводський номер
ИД6.344.006
Кількість на модель
1
№
Назва деталі
Механізм налаштування
Заводський номер
ИД4.024.021
Кількість на модель
1
№
Назва деталі
Мала котушка СВ (з'єднувальна)
Заводський номер
ИД5.777.072
Кількість на модель
2
№
Назва деталі
Мала котушка СВ (з'єднувальна)
Заводський номер
ИД5.775.024
Кількість на модель
1
№
Назва деталі
Мала котушка СВ (з'єднувальна)
Заводський номер
ИД5.775.023
Кількість на модель
1
№
Назва деталі
Мала котушка ДВ (з'єднувальна)
Заводський номер
ИД5.777.073
Кількість на модель
1
№
Назва деталі
Заглушка отвору антени
Заводський номер
408-7903031
Кількість на модель
№
Назва деталі
Антенний дросель
Заводський номер
ИД4.759.008
Кількість на модель
1
№
Назва деталі
Дросель (у ланцюзі живлення)
Заводський номер
ИД5.754.012
Кількість на модель
1
№
Назва деталі
Діод Д2Е
Заводський номер
СМЗ.362.004 ТУ
Кількість на модель
1
№
Назва деталі
Блок котушок змінної індуктивності
Заводський номер
ИД2.064.025
Кількість на модель
1
№
Назва деталі
Антенний роз'єм
Заводський номер
ИД3.647.013
Кількість на модель
1
№
Назва деталі
Котушка фероваріометра
Заводський номер
ИД5.064.046
Кількість на модель
4
№
Назва деталі
Котушка фільтрувальних пробок
Заводський номер
ИД5.777.025
Кількість на модель
1
№
Назва деталі
Колодка (перемикач діапазону)
Заводський номер
ИД6.672.446
Кількість на модель
1
№
Назва деталі
Лампа А-12-0,8 (А-34) підсвічування шкали
Заводський номер
СУЗ.371.042 ТУ
Кількість на модель
1
№
Назва деталі
Кришка (передня панель)
Заводський номер
ИД8.040.073
Кількість на модель
1
№
Назва деталі
Корпус тримача запобіжника
Заводський номер
ИД7.800.039
Кількість на модель
1
№
Назва деталі
Корпус тримача запобіжника
Заводський номер
ИД7.800.038
Кількість на модель
1
№
Назва деталі
Контур проміжної частоти КПЧ-IV
Заводський номер
ИД2.062.003
Кількість на модель
1
№
Назва деталі
Контур проміжної частоти КПЧ-III
Заводський номер
ИД2.062.002
Кількість на модель
1
№
Назва деталі
Контур проміжної частоти КПЧ-II
Заводський номер
ИД2.062.001
Кількість на модель
1
№
Назва деталі
Контур проміжної частоти КПЧ-I
Заводський номер
ИД2.062.000
Кількість на модель
1
№
Назва деталі
Конденсатор ЕМ-15-10-М
Заводський номер
015 ТУ
Кількість на модель
1
№
Назва деталі
Конденсатор ЕМ-10-10-М
Заводський номер
ОЖО.464.015 ТУ
Кількість на модель
5
№
Назва деталі
Гвинт для кріплення антени
Заводський номер
240821-П6
Кількість на модель
1
№
1
Назва деталі
Диск 37.001.144-96 OST __NT__2__4
Заводський номер
252002-П29
Кількість на модель
1
№
2
Назва деталі
Антенний провід у зборі
Заводський номер
ИД4.850.025
Кількість на модель
1
№
3
Назва деталі
Антенний провід у зборі
Заводський номер
408-7901070
Кількість на модель
1
№
3
Назва деталі
Антена в зборі
Заводський номер
408-7903010
Кількість на модель
1
№
4
Назва деталі
Антена в зборі
Заводський номер
АР 105
Кількість на модель
1
№
4
Назва деталі
Ущільнювальна прокладка антени, внутрішня
Заводський номер
425-7903022
Кількість на модель
1
№
5
Назва деталі
Ущільнювальна прокладка антени, зовнішня
Заводський номер
408-7903020-А
Кількість на модель
1
№
6
Назва деталі
Облицювальний ковпачок
Заводський номер
АР105-7903106-Б
Кількість на модель
1
№
7
Назва деталі
Притискна гайка
Заводський номер
АР105-7903105
Кількість на модель
1
№
8
Назва деталі
Втулка для установки
Заводський номер
АР105-7903104
Кількість на модель
1
№
9
Назва деталі
Установча вилка
Заводський номер
АР105-7903109
Кількість на модель
1
№
10
Назва деталі
Ущільнювальна шайба (гумова)
Заводський номер
АР105-7903108
Кількість на модель
2
№
11
Назва деталі
Сальникова шайба
Заводський номер
АР105-790301
Кількість на модель
3
№
12
Назва деталі
Буфер антени
Заводський номер
408-7903025
Кількість на модель
1
№
13
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Екран (підскляльник) | ИД8.634.346 | 1 | 1 | |||||
| Феритовий сердечник | ИД6.660.003 | 1 | 1 | |||||
| Ручка перемикача діапазонів і регулятора тембру | ИД8.337.153 | 2 | 2 | |||||
| Ручка перемикача налаштування та регулювання гучності | ИД8.337.149 | 2 | 2 | |||||
| Пружина штекера | ВД8.389.007 | 1 | 1 | |||||
| Пружина кріплення ручок | ИД8.387Л38 | 2 | 2 | |||||
| Пружина утримувача запобіжника | ИД8.387.139 | 1 | 1 | |||||
| Повідець (капроновий трос) | ИД8.344.006 | 1 | 1 | |||||
| Плата блоку НЧ | ИД7.102.129 | 1 | 1 | |||||
| Плата (СДВ-П4) | ИД7.102.155 | 1 | 1 | |||||
| Вісь трубки механізму налаштування | ИД8.310.160 | 1 | 1 | |||||
| Феритовий сердечник | ИД6.664.015 | 1 | 1 | |||||
| Опір (дротовий) | ИД5.634.032 | 2 | 2 | |||||
| Шкала | ИД7.024.025 | 1 | 1 | |||||
| Перехідний трансформатор ПТ-823 | ИД4.731.174 | 1 | 1 | |||||
| Вихідний трансформатор ТВ-825 | ИД4.731.175 | 1 | 1 | |||||
| Транзистор П40 | СБ0.005.053ТУ | 1 | 1 | |||||
| Транзистор П401 | ЩТЗ.365.016 ТУ | 5 | 5 | |||||
| Транзистор П216Б | СИ3.365.017ТУ | 2 | 2 | |||||
| Стрілка | ИД7.027.022 | 1 | 1 | |||||
| Опір СПЗ-8 регулятора тембру та гучності | ОЖО.468.011 ТУ | 1 | 1 | |||||
| Опір (дротовий) | ИД5.634.033 | 2 | 2 | |||||
| Наконечник | ИД6.627.004 | 1 | 1 | |||||
| Фрикційна муфта | ИД6.344.006 | 1 | 1 | |||||
| Механізм налаштування | ИД4.024.021 | 1 | 1 | |||||
| Мала котушка СВ (з'єднувальна) | ИД5.777.072 | 2 | 2 | |||||
| Мала котушка СВ (з'єднувальна) | ИД5.775.024 | 1 | 1 | |||||
| Мала котушка СВ (з'єднувальна) | ИД5.775.023 | 1 | 1 | |||||
| Мала котушка ДВ (з'єднувальна) | ИД5.777.073 | 1 | 1 | |||||
| Заглушка отвору антени | 408-7903031 | |||||||
| Антенний дросель | ИД4.759.008 | 1 | 1 | |||||
| Дросель (у ланцюзі живлення) | ИД5.754.012 | 1 | 1 | |||||
| Діод Д2Е | СМЗ.362.004 ТУ | 1 | 1 | |||||
| Блок котушок змінної індуктивності | ИД2.064.025 | 1 | 1 | |||||
| Антенний роз'єм | ИД3.647.013 | 1 | 1 | |||||
| Котушка фероваріометра | ИД5.064.046 | 4 | 4 | |||||
| Котушка фільтрувальних пробок | ИД5.777.025 | 1 | 1 | |||||
| Колодка (перемикач діапазону) | ИД6.672.446 | 1 | 1 | |||||
| Лампа А-12-0,8 (А-34) підсвічування шкали | СУЗ.371.042 ТУ | 1 | 1 | |||||
| Кришка (передня панель) | ИД8.040.073 | 1 | 1 | |||||
| Корпус тримача запобіжника | ИД7.800.039 | 1 | 1 | |||||
| Корпус тримача запобіжника | ИД7.800.038 | 1 | 1 | |||||
| Контур проміжної частоти КПЧ-IV | ИД2.062.003 | 1 | 1 | |||||
| Контур проміжної частоти КПЧ-III | ИД2.062.002 | 1 | 1 | |||||
| Контур проміжної частоти КПЧ-II | ИД2.062.001 | 1 | 1 | |||||
| Контур проміжної частоти КПЧ-I | ИД2.062.000 | 1 | 1 | |||||
| Конденсатор ЕМ-15-10-М | 015 ТУ | 1 | 1 | |||||
| Конденсатор ЕМ-10-10-М | ОЖО.464.015 ТУ | 5 | 5 | |||||
| 1 | Гвинт для кріплення антени | 240821-П6 | 1 | 1 | 1 | |||
| 2 | Диск 37.001.144-96 OST __NT__2__4 | 252002-П29 | 1 | 1 | 2 | |||
| 3 | Антенний провід у зборі | ИД4.850.025 | 1 | 1 | 3 | |||
| 3 | Антенний провід у зборі | 408-7901070 | 1 | 1 | 3 | |||
| 4 | Антена в зборі | 408-7903010 | 1 | 1 | 4 | |||
| 4 | Антена в зборі | АР 105 | 1 | 1 | 4 | |||
| 5 | Ущільнювальна прокладка антени, внутрішня | 425-7903022 | 1 | 1 | 5 | |||
| 6 | Ущільнювальна прокладка антени, зовнішня | 408-7903020-А | 1 | 1 | 6 | |||
| 7 | Облицювальний ковпачок | АР105-7903106-Б | 1 | 1 | 7 | |||
| 8 | Притискна гайка | АР105-7903105 | 1 | 1 | 8 | |||
| 9 | Втулка для установки | АР105-7903104 | 1 | 1 | 9 | |||
| 10 | Установча вилка | АР105-7903109 | 1 | 1 | 10 | |||
| 11 | Ущільнювальна шайба (гумова) | АР105-7903108 | 2 | 2 | 11 | |||
| 12 | Сальникова шайба | АР105-790301 | 3 | 3 | 12 | |||
| 13 | Буфер антени | 408-7903025 | 1 | 1 | 13 |
