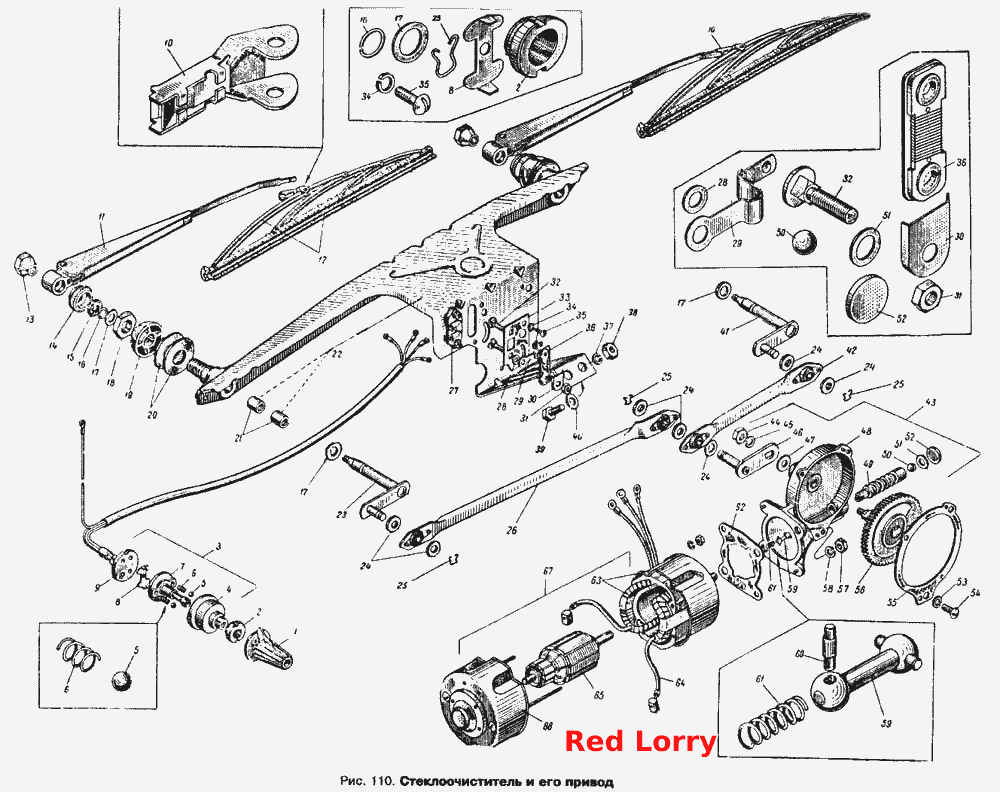

Склоочисник та його привід
100%
Назва деталі
Гвинт
Заводський номер
Н-0072-А
Кількість на модель
2
№
Назва деталі
Електродвигун склоочисника з тягами в зборі
Заводський номер
СЛ220П-5205000
Кількість на модель
1
№
Назва деталі
Редуктор у комплекті з кронштейном, електродвигуном і тягами
Заводський номер
СЛ220-5205000
Кількість на модель
1
№
Назва деталі
Електродвигун склоочисника з тягами в зборі
Заводський номер
408П-5205014
Кількість на модель
1
№
Назва деталі
Електродвигун склоочисника з тягами в зборі
Заводський номер
408-5205014
Кількість на модель
1
№
Назва деталі
Резистор у ланцюзі живлення електродвигуна
Заводський номер
СЛ220-5205450
Кількість на модель
1
№
Назва деталі
Склоочисник у зборі
Заводський номер
СЛ220П-5205500-Г
Кількість на модель
1
№
Назва деталі
Склоочисник у зборі
Заводський номер
СЛ220-5205500-Г
Кількість на модель
1
№
Назва деталі
Склоочисник у зборі
Заводський номер
408П-5205012
Кількість на модель
1
№
Назва деталі
Склоочисник у зборі
Заводський номер
408-5205012
Кількість на модель
1
№
Назва деталі
Декоративна накладка на штуцер (права)
Заводський номер
408-5205038
Кількість на модель
1
№
Назва деталі
Декоративна накладка на штуцер (права)
Заводський номер
СЛ220-5205153
Кількість на модель
1
№
Назва деталі
Перемикач електродвигуна склоочисника з дротами в зборі
Заводський номер
408П-5205138
Кількість на модель
1
№
Назва деталі
Перемикач електродвигуна склоочисника з дротами в зборі
Заводський номер
СЛ220П-5205450-А
Кількість на модель
1
№
Назва деталі
Проводи до перемикача електродвигуна в зборі
Заводський номер
СЛ220-5205795
Кількість на модель
1
№
Назва деталі
Проводи до перемикача електродвигуна в зборі
Заводський номер
СЛ220П-5205795
Кількість на модель
1
№
Назва деталі
Ручка перемикача електродвигуна склоочисника
Заводський номер
408-5205140
Кількість на модель
1
№
1
Назва деталі
Гайка кріплення перемикача склоочисника до панелі приладів
Заводський номер
36066-П13
Кількість на модель
1
№
2
Назва деталі
Перемикач електродвигуна склоочисника з дротами в зборі
Заводський номер
408-5205138
Кількість на модель
1
№
3
Назва деталі
Перемикач електродвигуна склоочисника з дротами в зборі
Заводський номер
СЛ220-5205450-А
Кількість на модель
1
№
3
Назва деталі
Кришка перемикача
Заводський номер
СЛ220-5205461-Б
Кількість на модель
1
№
4
Назва деталі
Кулька __NT__0__ фіксатора
Заводський номер
Шарик фиксатора
Кількість на модель
2
№
5
Назва деталі
Пружина кульки фіксатора перемикача електродвигуна
Заводський номер
СЛ220-5205455
Кількість на модель
2
№
6
Назва деталі
Корпус з віссю перемикача електродвигуна
Заводський номер
СЛ220-5205453
Кількість на модель
1
№
7
Назва деталі
Контактна пластина перемикача електродвигуна
Заводський номер
СЛ220-5205458
Кількість на модель
1
№
8
Назва деталі
Кришка перемикача електродвигуна з контактами та дротами
Заводський номер
СЛ220-5205790
Кількість на модель
1
№
9
Назва деталі
Поводок коромисла щітки
Заводський номер
СЛ220-5205760
Кількість на модель
2
№
10
Назва деталі
Важіль щітки склоочисника з головкою в зборі
Заводський номер
СЛ220-5205700
Кількість на модель
2
№
11
Назва деталі
Важіль щітки склоочисника з головкою в зборі
Заводський номер
408-5205043
Кількість на модель
2
№
11
Назва деталі
Коромисло зі щіткою в зборі
Заводський номер
408-5205044
Кількість на модель
2
№
12
Назва деталі
Коромисло зі щіткою в зборі
Заводський номер
СЛ220-5205750
Кількість на модель
2
№
12
Назва деталі
Гайка кріплення важеля щітки до веденого валика тяги приводу склоочисника
Заводський номер
408-5205042
Кількість на модель
2
№
13
Назва деталі
Гайка
Заводський номер
СЛ220-5205162
Кількість на модель
2
№
13
Назва деталі
Гайка сальника веденого валика тяги приводу склоочисника у зборі
Заводський номер
СЛ220-5205160
Кількість на модель
2
№
14
Назва деталі
Гайка сальника веденого валика тяги приводу склоочисника у зборі
Заводський номер
408-5205039
Кількість на модель
2
№
14
Назва деталі
Шайба сальника веденого валика тяги приводу склоочисника
Заводський номер
458256
Кількість на модель
2
№
15
Назва деталі
Пружинне кільце
Заводський номер
СЛ220-5205157
Кількість на модель
2
№
16
Назва деталі
Диск
Заводський номер
458003
Кількість на модель
4
№
17
Назва деталі
Гайка кріплення штуцера основи склоочисника до зовнішньої панелі кузова
Заводський номер
456044
Кількість на модель
2
№
18
Назва деталі
Гайка кріплення штуцера основи склоочисника до зовнішньої панелі кузова
Заводський номер
408-5205040
Кількість на модель
2
№
18
Назва деталі
Декоративна ліва накладка штуцера
Заводський номер
408-5205037
Кількість на модель
1
№
19
Назва деталі
Декоративна ліва накладка штуцера
Заводський номер
СЛ220-5205152
Кількість на модель
1
№
19
Назва деталі
Ущільнювальна прокладка
Заводський номер
408-5205041
Кількість на модель
4
№
20
Назва деталі
Ущільнювальна прокладка
Заводський номер
458235
Кількість на модель
4
№
20
Назва деталі
Підшипник веденого валика приводного механізму щітки
Заводський номер
СЛ220-5205322-Б
Кількість на модель
4
№
21
Назва деталі
Кронштейн склоочисника
Заводський номер
СЛ220-5205315
Кількість на модель
1
№
22
Назва деталі
Привідний шнур щітки в зборі
Заводський номер
СЛ220-5205600-А
Кількість на модель
2
№
23
Назва деталі
Диск
Заводський номер
458018
Кількість на модель
4
№
24
Назва деталі
Пружинний шплінт
Заводський номер
ГОСТ 397-54
Кількість на модель
3
№
25
Назва деталі
Тяга приводу склоочисника в зборі, велика
Заводський номер
СЛ220-5205500-В
Кількість на модель
1
№
26
Назва деталі
Термобіметалевий запобіжник у ланцюзі живлення електродвигуна
Заводський номер
ПР-502000
Кількість на модель
1
№
27
Назва деталі
Плоска шайба
Заводський номер
Н2420-63
Кількість на модель
3
№
28
Назва деталі
Шина струмопостачання
Заводський номер
СД220-5205366
Кількість на модель
1
№
29
Назва деталі
Кришка резистивного вузла
Заводський номер
СЛ220-5205368
Кількість на модель
2
№
30
Назва деталі
Гайка
Заводський номер
ГОСТ 3916-62
Кількість на модель
2
№
31
Назва деталі
Гвинт, спеціальний
Заводський номер
455134
Кількість на модель
2
№
32
Назва деталі
Пластина кріплення резистора
Заводський номер
СЛ220-5205361
Кількість на модель
1
№
33
Назва деталі
Пружинна шайба 3Н65Г
Заводський номер
ГОСТ 6402-61
Кількість на модель
2
№
34
Назва деталі
Гвинт для кріплення вузла опору до кронштейна основи склоочисника
Заводський номер
ГОСТ 1489-62
Кількість на модель
2
№
35
Назва деталі
Опір у зборі
Заводський номер
СЛ220-5205360
Кількість на модель
1
№
36
Назва деталі
Диск .T
Заводський номер
252134-П29
Кількість на модель
2
№
37
Назва деталі
Горіх М
Заводський номер
250508-П29
Кількість на модель
2
№
38
Назва деталі
Болт кріплення склоочисника до розпірки поперечини передньої частини кузова
Заводський номер
201517-П29
Кількість на модель
2
№
39
Назва деталі
Диск 37.001.144-96 OST __NT__2__6
Заводський номер
252037-П29
Кількість на модель
2
№
40
Назва деталі
Тяга приводу склоочисника в зборі, мала
Заводський номер
СЛ220-5205550-В
Кількість на модель
1
№
42
Назва деталі
Редуктор приводу склоочисника у зборі
Заводський номер
СЛ220-5205250
Кількість на модель
1
№
43
Назва деталі
Гайка кріплення кривошипа редуктора до валу шестерні
Заводський номер
ГОСТ 3915-62
Кількість на модель
1
№
44
Назва деталі
Кривошип редуктора
Заводський номер
СЛ220-5205245-А
Кількість на модель
1
№
46
Назва деталі
Упорна шайба кривошипа редуктора
Заводський номер
458094
Кількість на модель
1
№
47
Назва деталі
Корпус редуктора з втулками у зборі
Заводський номер
СЛ220-5205210
Кількість на модель
1
№
48
Назва деталі
Черв'як редуктора
Заводський номер
СЛ220-5205201
Кількість на модель
1
№
49
Назва деталі
Кулька упорного черв'яка
Заводський номер
111-6Н
Кількість на модель
1
№
50
Назва деталі
Шайба-фіксатор упорної кульки
Заводський номер
458022
Кількість на модель
3
№
51
Назва деталі
Підшипник черв'яка редуктора
Заводський номер
СЛ220-5205202
Кількість на модель
1
№
52
Назва деталі
Прокладка між корпусом редуктора та кронштейном основи склоочисника
Заводський номер
СЛ220-5205101
Кількість на модель
1
№
55
Назва деталі
Ведена шестерня редуктора в зборі
Заводський номер
СЛ220-5205230
Кількість на модель
1
№
56
Назва деталі
Гайка М5-6Н
Заводський номер
Х-4003
Кількість на модель
2
№
57
Назва деталі
Пружинна шайба 5Т
Заводський номер
Х-4001
Кількість на модель
2
№
58
Назва деталі
Кардан редуктора склоочисника у зборі
Заводський номер
СЛ220-5205110
Кількість на модель
1
№
59
Назва деталі
Штифт карданного валу приводу редуктора склоочисника
Заводський номер
СЛ220-5205112
Кількість на модель
2
№
60
Назва деталі
Пружина кардана, відтискна
Заводський номер
СЛ220-5205113
Кількість на модель
1
№
61
Назва деталі
Прокладка між корпусом редуктора та кожухом електродвигуна
Заводський номер
СЛ220-5205102
Кількість на модель
1
№
62
Назва деталі
Кожух статора електродвигуна з обмотками збудження в зборі
Заводський номер
МЭ14-3730400-А
Кількість на модель
1
№
63
Назва деталі
Щітка з дротом у комплекті
Заводський номер
МЭ 1-3730003
Кількість на модель
2
№
64
Назва деталі
Якір електродвигуна в зборі
Заводський номер
МЭ14-3730200-А
Кількість на модель
1
№
65
Назва деталі
Кришка статора електродвигуна у зборі
Заводський номер
МЭ14-3730100-А
Кількість на модель
1
№
66
Назва деталі
Електродвигун приводу склоочисника
Заводський номер
МЭ14-3730000-А
Кількість на модель
1
№
67
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гвинт | Н-0072-А | 2 | 2 | |||||
| Електродвигун склоочисника з тягами в зборі | СЛ220П-5205000 | 1 | 1 | |||||
| Редуктор у комплекті з кронштейном, електродвигуном і тягами | СЛ220-5205000 | 1 | 1 | |||||
| Електродвигун склоочисника з тягами в зборі | 408П-5205014 | 1 | 1 | |||||
| Електродвигун склоочисника з тягами в зборі | 408-5205014 | 1 | 1 | |||||
| Резистор у ланцюзі живлення електродвигуна | СЛ220-5205450 | 1 | 1 | |||||
| Склоочисник у зборі | СЛ220П-5205500-Г | 1 | 1 | |||||
| Склоочисник у зборі | СЛ220-5205500-Г | 1 | 1 | |||||
| Склоочисник у зборі | 408П-5205012 | 1 | 1 | |||||
| Склоочисник у зборі | 408-5205012 | 1 | 1 | |||||
| Декоративна накладка на штуцер (права) | 408-5205038 | 1 | 1 | |||||
| Декоративна накладка на штуцер (права) | СЛ220-5205153 | 1 | 1 | |||||
| Перемикач електродвигуна склоочисника з дротами в зборі | 408П-5205138 | 1 | 1 | |||||
| Перемикач електродвигуна склоочисника з дротами в зборі | СЛ220П-5205450-А | 1 | 1 | |||||
| Проводи до перемикача електродвигуна в зборі | СЛ220-5205795 | 1 | 1 | |||||
| Проводи до перемикача електродвигуна в зборі | СЛ220П-5205795 | 1 | 1 | |||||
| 1 | Ручка перемикача електродвигуна склоочисника | 408-5205140 | 1 | 1 | 1 | |||
| 2 | Гайка кріплення перемикача склоочисника до панелі приладів | 36066-П13 | 1 | 1 | 2 | |||
| 3 | Перемикач електродвигуна склоочисника з дротами в зборі | 408-5205138 | 1 | 1 | 3 | |||
| 3 | Перемикач електродвигуна склоочисника з дротами в зборі | СЛ220-5205450-А | 1 | 1 | 3 | |||
| 4 | Кришка перемикача | СЛ220-5205461-Б | 1 | 1 | 4 | |||
| 5 | Кулька __NT__0__ фіксатора | Шарик фиксатора | 2 | 2 | 5 | |||
| 6 | Пружина кульки фіксатора перемикача електродвигуна | СЛ220-5205455 | 2 | 2 | 6 | |||
| 7 | Корпус з віссю перемикача електродвигуна | СЛ220-5205453 | 1 | 1 | 7 | |||
| 8 | Контактна пластина перемикача електродвигуна | СЛ220-5205458 | 1 | 1 | 8 | |||
| 9 | Кришка перемикача електродвигуна з контактами та дротами | СЛ220-5205790 | 1 | 1 | 9 | |||
| 10 | Поводок коромисла щітки | СЛ220-5205760 | 2 | 2 | 10 | |||
| 11 | Важіль щітки склоочисника з головкою в зборі | СЛ220-5205700 | 2 | 2 | 11 | |||
| 11 | Важіль щітки склоочисника з головкою в зборі | 408-5205043 | 2 | 2 | 11 | |||
| 12 | Коромисло зі щіткою в зборі | 408-5205044 | 2 | 2 | 12 | |||
| 12 | Коромисло зі щіткою в зборі | СЛ220-5205750 | 2 | 2 | 12 | |||
| 13 | Гайка кріплення важеля щітки до веденого валика тяги приводу склоочисника | 408-5205042 | 2 | 2 | 13 | |||
| 13 | Гайка | СЛ220-5205162 | 2 | 2 | 13 | |||
| 14 | Гайка сальника веденого валика тяги приводу склоочисника у зборі | СЛ220-5205160 | 2 | 2 | 14 | |||
| 14 | Гайка сальника веденого валика тяги приводу склоочисника у зборі | 408-5205039 | 2 | 2 | 14 | |||
| 15 | Шайба сальника веденого валика тяги приводу склоочисника | 458256 | 2 | 2 | 15 | |||
| 16 | Пружинне кільце | СЛ220-5205157 | 2 | 2 | 16 | |||
| 17 | Диск | 458003 | 4 | 4 | 17 | |||
| 18 | Гайка кріплення штуцера основи склоочисника до зовнішньої панелі кузова | 456044 | 2 | 2 | 18 | |||
| 18 | Гайка кріплення штуцера основи склоочисника до зовнішньої панелі кузова | 408-5205040 | 2 | 2 | 18 | |||
| 19 | Декоративна ліва накладка штуцера | 408-5205037 | 1 | 1 | 19 | |||
| 19 | Декоративна ліва накладка штуцера | СЛ220-5205152 | 1 | 1 | 19 | |||
| 20 | Ущільнювальна прокладка | 408-5205041 | 4 | 4 | 20 | |||
| 20 | Ущільнювальна прокладка | 458235 | 4 | 4 | 20 | |||
| 21 | Підшипник веденого валика приводного механізму щітки | СЛ220-5205322-Б | 4 | 4 | 21 | |||
| 22 | Кронштейн склоочисника | СЛ220-5205315 | 1 | 1 | 22 | |||
| 23 | Привідний шнур щітки в зборі | СЛ220-5205600-А | 2 | 2 | 23 | |||
| 24 | Диск | 458018 | 4 | 4 | 24 | |||
| 25 | Пружинний шплінт | ГОСТ 397-54 | 3 | 3 | 25 | |||
| 26 | Тяга приводу склоочисника в зборі, велика | СЛ220-5205500-В | 1 | 1 | 26 | |||
| 27 | Термобіметалевий запобіжник у ланцюзі живлення електродвигуна | ПР-502000 | 1 | 1 | 27 | |||
| 28 | Плоска шайба | Н2420-63 | 3 | 3 | 28 | |||
| 29 | Шина струмопостачання | СД220-5205366 | 1 | 1 | 29 | |||
| 30 | Кришка резистивного вузла | СЛ220-5205368 | 2 | 2 | 30 | |||
| 31 | Гайка | ГОСТ 3916-62 | 2 | 2 | 31 | |||
| 32 | Гвинт, спеціальний | 455134 | 2 | 2 | 32 | |||
| 33 | Пластина кріплення резистора | СЛ220-5205361 | 1 | 1 | 33 | |||
| 34 | Пружинна шайба 3Н65Г | ГОСТ 6402-61 | 2 | 2 | 34 | |||
| 35 | Гвинт для кріплення вузла опору до кронштейна основи склоочисника | ГОСТ 1489-62 | 2 | 2 | 35 | |||
| 36 | Опір у зборі | СЛ220-5205360 | 1 | 1 | 36 | |||
| 37 | Диск .T | 252134-П29 | 2 | 2 | 37 | |||
| 38 | Горіх М | 250508-П29 | 2 | 2 | 38 | |||
| 39 | Болт кріплення склоочисника до розпірки поперечини передньої частини кузова | 201517-П29 | 2 | 2 | 39 | |||
| 40 | Диск 37.001.144-96 OST __NT__2__6 | 252037-П29 | 2 | 2 | 40 | |||
| 42 | Тяга приводу склоочисника в зборі, мала | СЛ220-5205550-В | 1 | 1 | 42 | |||
| 43 | Редуктор приводу склоочисника у зборі | СЛ220-5205250 | 1 | 1 | 43 | |||
| 44 | Гайка кріплення кривошипа редуктора до валу шестерні | ГОСТ 3915-62 | 1 | 1 | 44 | |||
| 46 | Кривошип редуктора | СЛ220-5205245-А | 1 | 1 | 46 | |||
| 47 | Упорна шайба кривошипа редуктора | 458094 | 1 | 1 | 47 | |||
| 48 | Корпус редуктора з втулками у зборі | СЛ220-5205210 | 1 | 1 | 48 | |||
| 49 | Черв'як редуктора | СЛ220-5205201 | 1 | 1 | 49 | |||
| 50 | Кулька упорного черв'яка | 111-6Н | 1 | 1 | 50 | |||
| 51 | Шайба-фіксатор упорної кульки | 458022 | 3 | 3 | 51 | |||
| 52 | Підшипник черв'яка редуктора | СЛ220-5205202 | 1 | 1 | 52 | |||
| 55 | Прокладка між корпусом редуктора та кронштейном основи склоочисника | СЛ220-5205101 | 1 | 1 | 55 | |||
| 56 | Ведена шестерня редуктора в зборі | СЛ220-5205230 | 1 | 1 | 56 | |||
| 57 | Гайка М5-6Н | Х-4003 | 2 | 2 | 57 | |||
| 58 | Пружинна шайба 5Т | Х-4001 | 2 | 2 | 58 | |||
| 59 | Кардан редуктора склоочисника у зборі | СЛ220-5205110 | 1 | 1 | 59 | |||
| 60 | Штифт карданного валу приводу редуктора склоочисника | СЛ220-5205112 | 2 | 2 | 60 | |||
| 61 | Пружина кардана, відтискна | СЛ220-5205113 | 1 | 1 | 61 | |||
| 62 | Прокладка між корпусом редуктора та кожухом електродвигуна | СЛ220-5205102 | 1 | 1 | 62 | |||
| 63 | Кожух статора електродвигуна з обмотками збудження в зборі | МЭ14-3730400-А | 1 | 1 | 63 | |||
| 64 | Щітка з дротом у комплекті | МЭ 1-3730003 | 2 | 2 | 64 | |||
| 65 | Якір електродвигуна в зборі | МЭ14-3730200-А | 1 | 1 | 65 | |||
| 66 | Кришка статора електродвигуна у зборі | МЭ14-3730100-А | 1 | 1 | 66 | |||
| 67 | Електродвигун приводу склоочисника | МЭ14-3730000-А | 1 | 1 | 67 |
