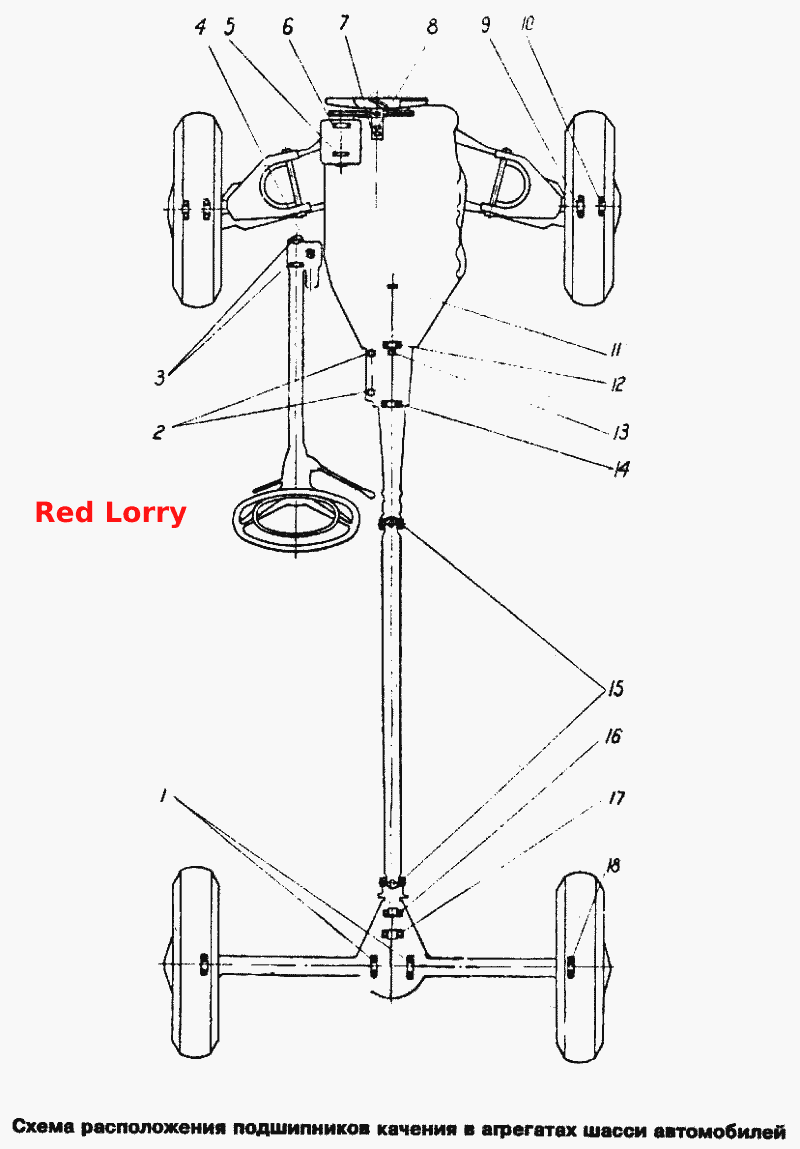

Схема розташування підшипників кочення в агрегатах шасі автомобілів
100%
Назва деталі
Підшипник коробки диференціала заднього моста
Заводський номер
36207
Кількість на модель
2
№
1
Назва деталі
Підшипник коробки диференціала заднього моста
Заводський номер
401-2403036
Кількість на модель
2
№
1
Назва деталі
Ролик підшипника блоку зубчастих коліс діаметром 2,5х20
Заводський номер
401-1701052
Кількість на модель
46
№
2
Назва деталі
Підшипник черв'яка
Заводський номер
400-3401045-Б
Кількість на модель
2
№
3
Назва деталі
Підшипник черв'яка рульового управління. Роликовий, конічний без внутрішнього кільця. (зовнішній діаметр 44,477, висота 9,6) Поз.3
Заводський номер
977906К
Кількість на модель
2
№
3
Назва деталі
Підшипник ролика вала поперечної балки, рульового управління (для алюмінієвого картера)
Заводський номер
412-340-1062
Кількість на модель
1
№
4
Назва деталі
Ролик вала рульової тяги в зборі
Заводський номер
776700
Кількість на модель
1
№
4
Назва деталі
Ролик вала опори в зборі
Заводський номер
407-3401062
Кількість на модель
1
№
4
Назва деталі
Ролик вала опори в зборі
Заводський номер
776800Х
Кількість на модель
1
№
4
Назва деталі
Шарикоподшипник
Заводський номер
180502КС9
Кількість на модель
1
№
5
Назва деталі
Шарикоподшипник
Заводський номер
180603С9
Кількість на модель
1
№
6
Назва деталі
Підшипник, передній
Заводський номер
412-1307080
Кількість на модель
1
№
7
Назва деталі
Підшипник ГОСТ
Заводський номер
180503С9
Кількість на модель
1
№
8
Назва деталі
Підшипник водяного насоса, будівель
Заводський номер
412-1307025
Кількість на модель
1
№
8
Назва деталі
Підшипник маточини переднього колеса в зборі, внутрішній
Заводський номер
403-3103020
Кількість на модель
2
№
9
Назва деталі
Підшипник маточини переднього колеса в зборі, внутрішній
Заводський номер
7206У
Кількість на модель
2
№
9
Назва деталі
Підшипник маточини переднього колеса, зовнішній
Заводський номер
7304У
Кількість на модель
2
№
10
Назва деталі
Підшипник маточини переднього колеса в зборі, зовнішній
Заводський номер
403-3103025
Кількість на модель
2
№
10
Назва деталі
Підшипник первинного вала коробки передач, передній
Заводський номер
401-1701031
Кількість на модель
1
№
11
Назва деталі
Підшипник первинного вала коробки передач, передній
Заводський номер
60902
Кількість на модель
1
№
11
Назва деталі
Підшипник первинного вала коробки передач, передній
Заводський номер
150206111
Кількість на модель
1
№
12
Назва деталі
Підшипник первинного вала коробки передач, задній
Заводський номер
401-1701032-А
Кількість на модель
1
№
12
Назва деталі
Ролик переднього підшипника вторинного вала діаметром 4,5х13
Заводський номер
401-1701180
Кількість на модель
13
№
13
Назва деталі
Подшипник
Заводський номер
306
Кількість на модель
1
№
14
Назва деталі
Підшипник вторинного вала коробки передач у зборі, середній
Заводський номер
401-2403080
Кількість на модель
1
№
14
Назва деталі
Голчастий підшипник у зборі
Заводський номер
704902К5
Кількість на модель
8
№
15
Назва деталі
Голчастий підшипник (D=, d=, B=)
Заводський номер
400-2201033-А
Кількість на модель
8
№
15
Назва деталі
Підшипник ведучої шестерні редуктора заднього моста, передній
Заводський номер
407-2402041
Кількість на модель
1
№
16
Назва деталі
Підшипник ведучої шестерні редуктора заднього моста, передній
Заводський номер
7305У
Кількість на модель
1
№
16
Назва деталі
Підшипник ведучої шестерні головної передачі заднього моста, задній
Заводський номер
407-2402025
Кількість на модель
1
№
17
Назва деталі
Підшипник ведучої шестерні головної передачі заднього моста, задній
Заводський номер
7606У1
Кількість на модель
1
№
17
Назва деталі
Підшипник піввісі заднього колеса
Заводський номер
306-К
Кількість на модель
2
№
18
Назва деталі
Подшипник
Заводський номер
401-2403080-А
Кількість на модель
2
№
18
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Підшипник коробки диференціала заднього моста | 36207 | 2 | 2 | 1 | |||
| 1 | Підшипник коробки диференціала заднього моста | 401-2403036 | 2 | 2 | 1 | |||
| 2 | Ролик підшипника блоку зубчастих коліс діаметром 2,5х20 | 401-1701052 | 46 | 46 | 2 | |||
| 3 | Підшипник черв'яка | 400-3401045-Б | 2 | 2 | 3 | |||
| 3 | Підшипник черв'яка рульового управління. Роликовий, конічний без внутрішнього кільця. (зовнішній діаметр 44,477, висота 9,6) Поз.3 | 977906К | 2 | 2 | 3 | |||
| 4 | Підшипник ролика вала поперечної балки, рульового управління (для алюмінієвого картера) | 412-340-1062 | 1 | 1 | 4 | |||
| 4 | Ролик вала рульової тяги в зборі | 776700 | 1 | 1 | 4 | |||
| 4 | Ролик вала опори в зборі | 407-3401062 | 1 | 1 | 4 | |||
| 4 | Ролик вала опори в зборі | 776800Х | 1 | 1 | 4 | |||
| 5 | Шарикоподшипник | 180502КС9 | 1 | 1 | 5 | |||
| 6 | Шарикоподшипник | 180603С9 | 1 | 1 | 6 | |||
| 7 | Підшипник, передній | 412-1307080 | 1 | 1 | 7 | |||
| 8 | Підшипник ГОСТ | 180503С9 | 1 | 1 | 8 | |||
| 8 | Підшипник водяного насоса, будівель | 412-1307025 | 1 | 1 | 8 | |||
| 9 | Підшипник маточини переднього колеса в зборі, внутрішній | 403-3103020 | 2 | 2 | 9 | |||
| 9 | Підшипник маточини переднього колеса в зборі, внутрішній | 7206У | 2 | 2 | 9 | |||
| 10 | Підшипник маточини переднього колеса, зовнішній | 7304У | 2 | 2 | 10 | |||
| 10 | Підшипник маточини переднього колеса в зборі, зовнішній | 403-3103025 | 2 | 2 | 10 | |||
| 11 | Підшипник первинного вала коробки передач, передній | 401-1701031 | 1 | 1 | 11 | |||
| 11 | Підшипник первинного вала коробки передач, передній | 60902 | 1 | 1 | 11 | |||
| 12 | Підшипник первинного вала коробки передач, передній | 150206111 | 1 | 1 | 12 | |||
| 12 | Підшипник первинного вала коробки передач, задній | 401-1701032-А | 1 | 1 | 12 | |||
| 13 | Ролик переднього підшипника вторинного вала діаметром 4,5х13 | 401-1701180 | 13 | 13 | 13 | |||
| 14 | Подшипник | 306 | 1 | 1 | 14 | |||
| 14 | Підшипник вторинного вала коробки передач у зборі, середній | 401-2403080 | 1 | 1 | 14 | |||
| 15 | Голчастий підшипник у зборі | 704902К5 | 8 | 8 | 15 | |||
| 15 | Голчастий підшипник (D=, d=, B=) | 400-2201033-А | 8 | 8 | 15 | |||
| 16 | Підшипник ведучої шестерні редуктора заднього моста, передній | 407-2402041 | 1 | 1 | 16 | |||
| 16 | Підшипник ведучої шестерні редуктора заднього моста, передній | 7305У | 1 | 1 | 16 | |||
| 17 | Підшипник ведучої шестерні головної передачі заднього моста, задній | 407-2402025 | 1 | 1 | 17 | |||
| 17 | Підшипник ведучої шестерні головної передачі заднього моста, задній | 7606У1 | 1 | 1 | 17 | |||
| 18 | Підшипник піввісі заднього колеса | 306-К | 2 | 2 | 18 | |||
| 18 | Подшипник | 401-2403080-А | 2 | 2 | 18 |
