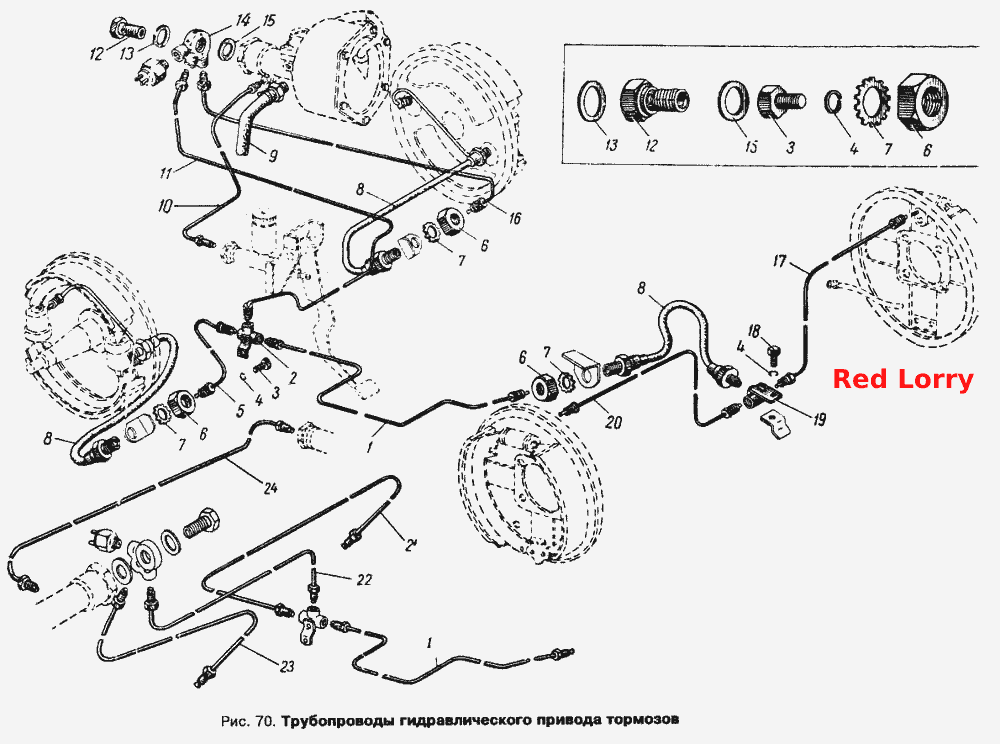

Трубопроводи гідравлічного приводу гальм
100%
Назва деталі
Колектор гідравлічного контуру гальм
Заводський номер
403-3506030-Б
Кількість на модель
1
№
Назва деталі
Установка кріпильної скоби трубки
Заводський номер
400-1104018
Кількість на модель
12
№
Назва деталі
Трубка від колектора до задніх гальм у зборі
Заводський номер
408-3506080
Кількість на модель
1
№
1
Назва деталі
Колектор гальмівних трубопроводів у зборі
Заводський номер
403-3506028
Кількість на модель
1
№
2
Назва деталі
Болт M37.001.123-968-6gx__NT__3__ OST __NT__4__18
Заводський номер
201455-П29
Кількість на модель
1
№
3
Назва деталі
Пружинна шайба
Заводський номер
252155-П29
Кількість на модель
1
№
4
Назва деталі
Трубка від колектора до лівого переднього гальма в зборі
Заводський номер
412-3506050
Кількість на модель
1
№
5
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
250636-П29
Кількість на модель
3
№
6
Назва деталі
Пружинна шайба
Заводський номер
252239-П8
Кількість на модель
3
№
7
Назва деталі
Гнучкий шланг гідравлічного приводу передніх і задніх гальм
Заводський номер
400-3506060-Б1
Кількість на модель
3
№
8
Назва деталі
Трубка від головного циліндра гідравлічної магістралі до гідровакуумного підсилювача гальм у зборі
Заводський номер
412-3506170
Кількість на модель
1
№
10
Назва деталі
Трубка від гідровакуумного підсилювача гальм до колектора гідропроводу в зборі
Заводський номер
412-3506150
Кількість на модель
1
№
11
Назва деталі
Болт для з'єднання трійника (муфти) з циліндром гідровакуумного підсилювача гальм
Заводський номер
408-3506014
Кількість на модель
1
№
12
Назва деталі
Ущільнювальна шайба
Заводський номер
365178-П
Кількість на модель
1
№
13
Назва деталі
Трійник трубок від циліндра гідровакуумного підсилювача гальм до колектора трубопроводів, до переднього правого гальма
Заводський номер
408-3506011
Кількість на модель
1
№
14
Назва деталі
Ущільнювальна шайба
Заводський номер
365179-П
Кількість на модель
1
№
15
Назва деталі
Шланг від гідровакуумного підсилювача до правого переднього гальма в зборі
Заводський номер
412-3506160
Кількість на модель
1
№
16
Назва деталі
Трубка від трійника до правого заднього гальма у зборі
Заводський номер
402-3506100
Кількість на модель
1
№
17
Назва деталі
Болт M8-6gх14
Заводський номер
201453-П29
Кількість на модель
1
№
18
Назва деталі
Трійник трубопроводу до задніх гальм у зборі
Заводський номер
400-3506090
Кількість на модель
1
№
19
Назва деталі
Шланг від трійника до лівого заднього гальма у зборі
Заводський номер
402-3506110
Кількість на модель
1
№
20
Назва деталі
Шланг від колектора до правого переднього гальма у зборі
Заводський номер
412П-3505180
Кількість на модель
1
№
21
Назва деталі
Трубка від гідровакуумного підсилювача гальм до колектора гідропроводу в зборі
Заводський номер
412П-3506150
Кількість на модель
1
№
22
Назва деталі
Шланг від гідровакуумного підсилювача до лівого переднього гальма в зборі
Заводський номер
412П-3506166
Кількість на модель
1
№
23
Назва деталі
Трубка від головного циліндра гідравлічної магістралі до гідровакуумного підсилювача гальм у зборі
Заводський номер
412П-3506170
Кількість на модель
1
№
24
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Колектор гідравлічного контуру гальм | 403-3506030-Б | 1 | 1 | |||||
| Установка кріпильної скоби трубки | 400-1104018 | 12 | 12 | |||||
| 1 | Трубка від колектора до задніх гальм у зборі | 408-3506080 | 1 | 1 | 1 | |||
| 2 | Колектор гальмівних трубопроводів у зборі | 403-3506028 | 1 | 1 | 2 | |||
| 3 | Болт M37.001.123-968-6gx__NT__3__ OST __NT__4__18 | 201455-П29 | 1 | 1 | 3 | |||
| 4 | Пружинна шайба | 252155-П29 | 1 | 1 | 4 | |||
| 5 | Трубка від колектора до лівого переднього гальма в зборі | 412-3506050 | 1 | 1 | 5 | |||
| 6 | Гайка М16х1,5-6Н | 250636-П29 | 3 | 3 | 6 | |||
| 7 | Пружинна шайба | 252239-П8 | 3 | 3 | 7 | |||
| 8 | Гнучкий шланг гідравлічного приводу передніх і задніх гальм | 400-3506060-Б1 | 3 | 3 | 8 | |||
| 10 | Трубка від головного циліндра гідравлічної магістралі до гідровакуумного підсилювача гальм у зборі | 412-3506170 | 1 | 1 | 10 | |||
| 11 | Трубка від гідровакуумного підсилювача гальм до колектора гідропроводу в зборі | 412-3506150 | 1 | 1 | 11 | |||
| 12 | Болт для з'єднання трійника (муфти) з циліндром гідровакуумного підсилювача гальм | 408-3506014 | 1 | 1 | 12 | |||
| 13 | Ущільнювальна шайба | 365178-П | 1 | 1 | 13 | |||
| 14 | Трійник трубок від циліндра гідровакуумного підсилювача гальм до колектора трубопроводів, до переднього правого гальма | 408-3506011 | 1 | 1 | 14 | |||
| 15 | Ущільнювальна шайба | 365179-П | 1 | 1 | 15 | |||
| 16 | Шланг від гідровакуумного підсилювача до правого переднього гальма в зборі | 412-3506160 | 1 | 1 | 16 | |||
| 17 | Трубка від трійника до правого заднього гальма у зборі | 402-3506100 | 1 | 1 | 17 | |||
| 18 | Болт M8-6gх14 | 201453-П29 | 1 | 1 | 18 | |||
| 19 | Трійник трубопроводу до задніх гальм у зборі | 400-3506090 | 1 | 1 | 19 | |||
| 20 | Шланг від трійника до лівого заднього гальма у зборі | 402-3506110 | 1 | 1 | 20 | |||
| 21 | Шланг від колектора до правого переднього гальма у зборі | 412П-3505180 | 1 | 1 | 21 | |||
| 22 | Трубка від гідровакуумного підсилювача гальм до колектора гідропроводу в зборі | 412П-3506150 | 1 | 1 | 22 | |||
| 23 | Шланг від гідровакуумного підсилювача до лівого переднього гальма в зборі | 412П-3506166 | 1 | 1 | 23 | |||
| 24 | Трубка від головного циліндра гідравлічної магістралі до гідровакуумного підсилювача гальм у зборі | 412П-3506170 | 1 | 1 | 24 |
