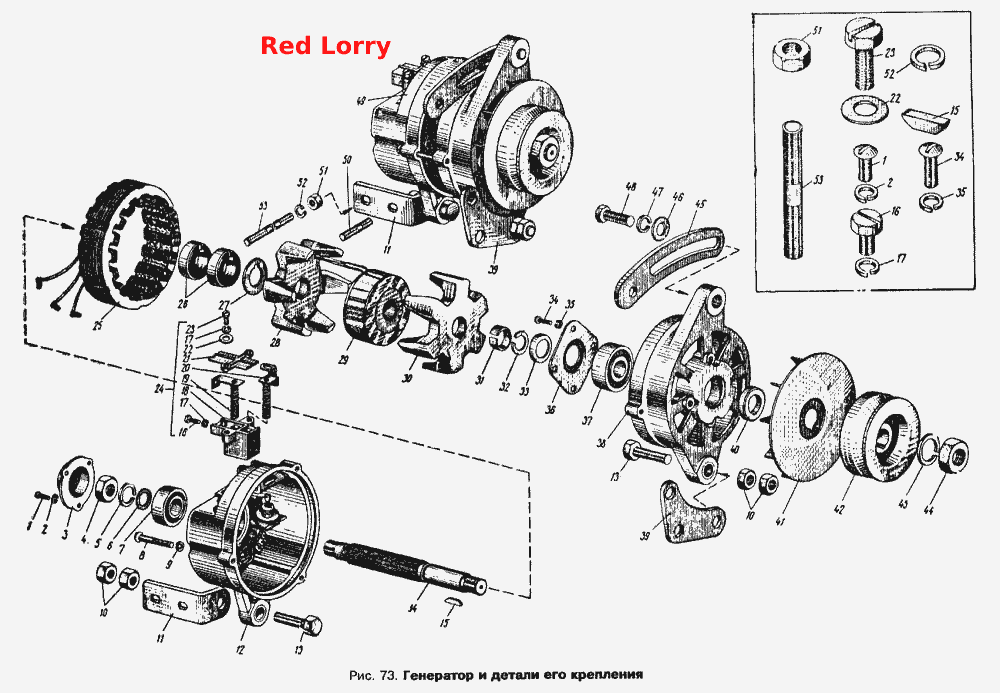

Генератор та деталі його кріплення
100%
Назва деталі
Контактний болт
Заводський номер
Г250-37-1181
Кількість на модель
1
№
Назва деталі
Радіатор
Заводський номер
Г250-3701311
Кількість на модель
1
№
Назва деталі
Радіатор із діодами в зборі
Заводський номер
Г250-3701310
Кількість на модель
1
№
Назва деталі
Ротор у зборі
Заводський номер
Г250Ж-3701200
Кількість на модель
1
№
Назва деталі
Диск
Заводський номер
8Х-1497
Кількість на модель
1
№
Назва деталі
Спеціальна шайба
Заводський номер
МХ-0157
Кількість на модель
1
№
Назва деталі
Пружинна шайба
Заводський номер
Х-1012
Кількість на модель
3
№
Назва деталі
Пружинна шайба 6Т
Заводський номер
Х-1482
Кількість на модель
3
№
Назва деталі
Пружинна шайба 5Т
Заводський номер
Х-4001
Кількість на модель
1
№
Назва деталі
Свинцева шайба
Заводський номер
МХ-1111
Кількість на модель
3
№
Назва деталі
Спеціальна шайба
Заводський номер
МХ-1185
Кількість на модель
3
№
Назва деталі
З'єднувальна панель
Заводський номер
Г250-3701315
Кількість на модель
1
№
Назва деталі
Кришка з боку приводу у зборі
Заводський номер
Г250Ж-3701400
Кількість на модель
1
№
Назва деталі
Кришка з боку контактних кілець
Заводський номер
Г250Ж-3701301
Кількість на модель
1
№
Назва деталі
Гвинт
Заводський номер
МХ-1020
Кількість на модель
1
№
Назва деталі
Гвинт для кріплення виводу діода до з'єднувальної панелі
Заводський номер
8Х-1548
Кількість на модель
3
№
Назва деталі
Гвинт
Заводський номер
8Х-1598
Кількість на модель
1
№
Назва деталі
Втулка
Заводський номер
Г21-3701107
Кількість на модель
3
№
Назва деталі
Вивід діода, довгий
Заводський номер
Г250-3701312
Кількість на модель
1
№
Назва деталі
Вивід діода, короткий
Заводський номер
Г250-3701314
Кількість на модель
1
№
Назва деталі
Вивід діода, середній
Заводський номер
Г250-3701313
Кількість на модель
1
№
Назва деталі
Гайка М6
Заводський номер
8Х-1533
Кількість на модель
3
№
Назва деталі
Діод
Заводський номер
Д242А
Кількість на модель
3
№
Назва деталі
Кремнієвий діод Д242АП (ТУ УЖ0321049ТУ)
Заводський номер
Д242АП
Кількість на модель
3
№
Назва деталі
Гвинт кріплення кришки заднього підшипника
Заводський номер
Х-1541
Кількість на модель
3
№
1
Назва деталі
Кришка
Заводський номер
Г253-3701060
Кількість на модель
1
№
3
Назва деталі
Гайка
Заводський номер
МХ-0015
Кількість на модель
1
№
4
Назва деталі
Пружинна шайба
Заводський номер
7Х-4289
Кількість на модель
1
№
5
Назва деталі
Пружинна шайба
Заводський номер
МХ-0825
Кількість на модель
1
№
6
Назва деталі
Кульковий підшипник з боку контактних кілець
Заводський номер
П180502Кс9
Кількість на модель
1
№
7
Назва деталі
Гвинт М455х__NT__2__
Заводський номер
МХ-1156
Кількість на модель
3
№
8
Назва деталі
Гайка
Заводський номер
250773-П29
Кількість на модель
2
№
10
Назва деталі
Задній кронштейн для кріплення генератора
Заводський номер
412-3701632
Кількість на модель
1
№
11
Назва деталі
Кришка з боку контактних кілець із радіатором і діодами в зборі
Заводський номер
Г250Ж-3701300
Кількість на модель
1
№
12
Назва деталі
гвинт
Заводський номер
201682-П29
Кількість на модель
1
№
13
Назва деталі
Вал ротора
Заводський номер
Г250-3701211
Кількість на модель
1
№
14
Назва деталі
Сегментна шпонка
Заводський номер
Б-16
Кількість на модель
1
№
15
Назва деталі
гвинт
Заводський номер
НО-4503
Кількість на модель
1
№
16
Назва деталі
Тримач щітки з втулкою у зборі
Заводський номер
Г250И-3701013
Кількість на модель
1
№
18
Назва деталі
Ізольована щітка в зборі
Заводський номер
Г250-3701030
Кількість на модель
1
№
19
Назва деталі
Масова щітка в зборі
Заводський номер
Г250-3701020
Кількість на модель
1
№
20
Назва деталі
Кришка щіткотримача
Заводський номер
Г250И-3701012
Кількість на модель
1
№
21
Назва деталі
Спеціальний болт
Заводський номер
Г250-3701016
Кількість на модель
2
№
23
Назва деталі
Щіткотримач у зборі
Заводський номер
Г250И-3701010
Кількість на модель
1
№
24
Назва деталі
Статор з обмотками у зборі
Заводський номер
Г250-3701100
Кількість на модель
1
№
25
Назва деталі
Контактне кільце
Заводський номер
Г250-3701205
Кількість на модель
2
№
26
Назва деталі
Ізоляційна шайба
Заводський номер
Г250-3701208
Кількість на модель
1
№
27
Назва деталі
Полюсний наконечник з боку контактних кілець
Заводський номер
Г250Ж-3701213
Кількість на модель
1
№
28
Назва деталі
Котушка збудження в зборі
Заводський номер
Г250-3701220
Кількість на модель
1
№
29
Назва деталі
Полюсний наконечник з боку приводу
Заводський номер
Г250Ж-3701212
Кількість на модель
1
№
30
Назва деталі
Опорна втулка
Заводський номер
Г250-3701216
Кількість на модель
1
№
31
Назва деталі
Розрізне кільце
Заводський номер
Г210-3701202
Кількість на модель
1
№
32
Назва деталі
Опорна чашка
Заводський номер
Г21-3701005
Кількість на модель
1
№
33
Назва деталі
Гвинт М155-8gх__NT__2__
Заводський номер
МХ-0093
Кількість на модель
4
№
34
Назва деталі
Спеціальна шайба
Заводський номер
Г250-3701404
Кількість на модель
1
№
36
Назва деталі
Кульковий підшипник з боку приводу
Заводський номер
П180603с9
Кількість на модель
1
№
37
Назва деталі
Кришка з боку приводу
Заводський номер
Г250Ж-3701401
Кількість на модель
1
№
38
Назва деталі
Передній кронштейн
Заводський номер
412-3701630
Кількість на модель
1
№
39
Назва деталі
Втулка
Заводський номер
Г250-3701054
Кількість на модель
1
№
40
Назва деталі
Вентилятор у зборі
Заводський номер
Г250Ж-3701055
Кількість на модель
1
№
41
Назва деталі
Шків вала ротора
Заводський номер
Г250Ж-3701051
Кількість на модель
1
№
42
Назва деталі
Пружинна шайба 16Л
Заводський номер
МХ-0234
Кількість на модель
1
№
43
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
МХ-0235
Кількість на модель
1
№
44
Назва деталі
Установочна планка
Заводський номер
412-3701635
Кількість на модель
1
№
45
Назва деталі
Диск 37.001.144-96 OST __NT__2__8
Заводський номер
252038-П29
Кількість на модель
1
№
46
Назва деталі
Диск 8T
Заводський номер
252135-П29
Кількість на модель
1
№
47
Назва деталі
Болт M8х30
Заводський номер
201460-П29
Кількість на модель
1
№
48
Назва деталі
Генератор змінного струму в зборі
Заводський номер
412-3701010
Кількість на модель
1
№
49
Назва деталі
Генератор змінного струму в зборі
Заводський номер
Г250-Ж
Кількість на модель
1
№
49
Назва деталі
Шпилька кріплення заднього кронштейна
Заводський номер
363071-П29
Кількість на модель
1
№
50
Назва деталі
Гайка М37.001.124-93х8Н ОСТ __NT__3__1-6
Заводський номер
250511-П29
Кількість на модель
2
№
51
Назва деталі
Шпилька кріплення заднього кронштейна
Заводський номер
363079-П29
Кількість на модель
1
№
53
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Контактний болт | Г250-37-1181 | 1 | 1 | |||||
| Радіатор | Г250-3701311 | 1 | 1 | |||||
| Радіатор із діодами в зборі | Г250-3701310 | 1 | 1 | |||||
| Ротор у зборі | Г250Ж-3701200 | 1 | 1 | |||||
| Диск | 8Х-1497 | 1 | 1 | |||||
| Спеціальна шайба | МХ-0157 | 1 | 1 | |||||
| Пружинна шайба | Х-1012 | 3 | 3 | |||||
| Пружинна шайба 6Т | Х-1482 | 3 | 3 | |||||
| Пружинна шайба 5Т | Х-4001 | 1 | 1 | |||||
| Свинцева шайба | МХ-1111 | 3 | 3 | |||||
| Спеціальна шайба | МХ-1185 | 3 | 3 | |||||
| З'єднувальна панель | Г250-3701315 | 1 | 1 | |||||
| Кришка з боку приводу у зборі | Г250Ж-3701400 | 1 | 1 | |||||
| Кришка з боку контактних кілець | Г250Ж-3701301 | 1 | 1 | |||||
| Гвинт | МХ-1020 | 1 | 1 | |||||
| Гвинт для кріплення виводу діода до з'єднувальної панелі | 8Х-1548 | 3 | 3 | |||||
| Гвинт | 8Х-1598 | 1 | 1 | |||||
| Втулка | Г21-3701107 | 3 | 3 | |||||
| Вивід діода, довгий | Г250-3701312 | 1 | 1 | |||||
| Вивід діода, короткий | Г250-3701314 | 1 | 1 | |||||
| Вивід діода, середній | Г250-3701313 | 1 | 1 | |||||
| Гайка М6 | 8Х-1533 | 3 | 3 | |||||
| Діод | Д242А | 3 | 3 | |||||
| Кремнієвий діод Д242АП (ТУ УЖ0321049ТУ) | Д242АП | 3 | 3 | |||||
| 1 | Гвинт кріплення кришки заднього підшипника | Х-1541 | 3 | 3 | 1 | |||
| 3 | Кришка | Г253-3701060 | 1 | 1 | 3 | |||
| 4 | Гайка | МХ-0015 | 1 | 1 | 4 | |||
| 5 | Пружинна шайба | 7Х-4289 | 1 | 1 | 5 | |||
| 6 | Пружинна шайба | МХ-0825 | 1 | 1 | 6 | |||
| 7 | Кульковий підшипник з боку контактних кілець | П180502Кс9 | 1 | 1 | 7 | |||
| 8 | Гвинт М455х__NT__2__ | МХ-1156 | 3 | 3 | 8 | |||
| 10 | Гайка | 250773-П29 | 2 | 2 | 10 | |||
| 11 | Задній кронштейн для кріплення генератора | 412-3701632 | 1 | 1 | 11 | |||
| 12 | Кришка з боку контактних кілець із радіатором і діодами в зборі | Г250Ж-3701300 | 1 | 1 | 12 | |||
| 13 | гвинт | 201682-П29 | 1 | 1 | 13 | |||
| 14 | Вал ротора | Г250-3701211 | 1 | 1 | 14 | |||
| 15 | Сегментна шпонка | Б-16 | 1 | 1 | 15 | |||
| 16 | гвинт | НО-4503 | 1 | 1 | 16 | |||
| 18 | Тримач щітки з втулкою у зборі | Г250И-3701013 | 1 | 1 | 18 | |||
| 19 | Ізольована щітка в зборі | Г250-3701030 | 1 | 1 | 19 | |||
| 20 | Масова щітка в зборі | Г250-3701020 | 1 | 1 | 20 | |||
| 21 | Кришка щіткотримача | Г250И-3701012 | 1 | 1 | 21 | |||
| 23 | Спеціальний болт | Г250-3701016 | 2 | 2 | 23 | |||
| 24 | Щіткотримач у зборі | Г250И-3701010 | 1 | 1 | 24 | |||
| 25 | Статор з обмотками у зборі | Г250-3701100 | 1 | 1 | 25 | |||
| 26 | Контактне кільце | Г250-3701205 | 2 | 2 | 26 | |||
| 27 | Ізоляційна шайба | Г250-3701208 | 1 | 1 | 27 | |||
| 28 | Полюсний наконечник з боку контактних кілець | Г250Ж-3701213 | 1 | 1 | 28 | |||
| 29 | Котушка збудження в зборі | Г250-3701220 | 1 | 1 | 29 | |||
| 30 | Полюсний наконечник з боку приводу | Г250Ж-3701212 | 1 | 1 | 30 | |||
| 31 | Опорна втулка | Г250-3701216 | 1 | 1 | 31 | |||
| 32 | Розрізне кільце | Г210-3701202 | 1 | 1 | 32 | |||
| 33 | Опорна чашка | Г21-3701005 | 1 | 1 | 33 | |||
| 34 | Гвинт М155-8gх__NT__2__ | МХ-0093 | 4 | 4 | 34 | |||
| 36 | Спеціальна шайба | Г250-3701404 | 1 | 1 | 36 | |||
| 37 | Кульковий підшипник з боку приводу | П180603с9 | 1 | 1 | 37 | |||
| 38 | Кришка з боку приводу | Г250Ж-3701401 | 1 | 1 | 38 | |||
| 39 | Передній кронштейн | 412-3701630 | 1 | 1 | 39 | |||
| 40 | Втулка | Г250-3701054 | 1 | 1 | 40 | |||
| 41 | Вентилятор у зборі | Г250Ж-3701055 | 1 | 1 | 41 | |||
| 42 | Шків вала ротора | Г250Ж-3701051 | 1 | 1 | 42 | |||
| 43 | Пружинна шайба 16Л | МХ-0234 | 1 | 1 | 43 | |||
| 44 | Гайка М16х1,5-6Н | МХ-0235 | 1 | 1 | 44 | |||
| 45 | Установочна планка | 412-3701635 | 1 | 1 | 45 | |||
| 46 | Диск 37.001.144-96 OST __NT__2__8 | 252038-П29 | 1 | 1 | 46 | |||
| 47 | Диск 8T | 252135-П29 | 1 | 1 | 47 | |||
| 48 | Болт M8х30 | 201460-П29 | 1 | 1 | 48 | |||
| 49 | Генератор змінного струму в зборі | 412-3701010 | 1 | 1 | 49 | |||
| 49 | Генератор змінного струму в зборі | Г250-Ж | 1 | 1 | 49 | |||
| 50 | Шпилька кріплення заднього кронштейна | 363071-П29 | 1 | 1 | 50 | |||
| 51 | Гайка М37.001.124-93х8Н ОСТ __NT__3__1-6 | 250511-П29 | 2 | 2 | 51 | |||
| 53 | Шпилька кріплення заднього кронштейна | 363079-П29 | 1 | 1 | 53 |
