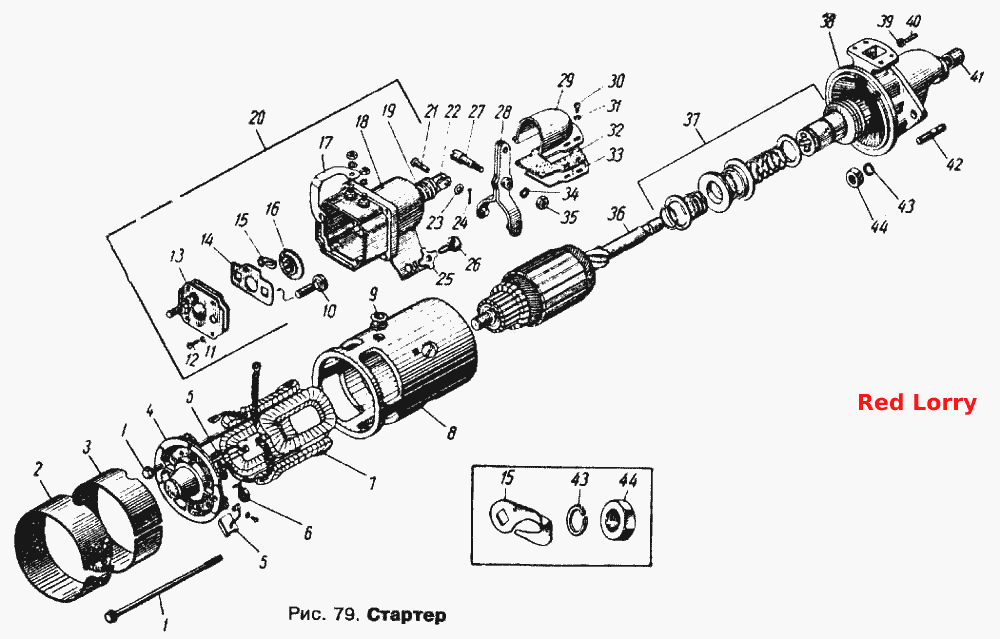

Стартер
100%
Назва деталі
Якір реле увімкнення стартера зі штоком у зборі
Заводський номер
РС14-3708010
Кількість на модель
1
№
Назва деталі
Пружина регулювального гвинта
Заводський номер
РС14-3708008
Кількість на модель
1
№
Назва деталі
Гальмівна пружина
Заводський номер
СТ21-3708308
Кількість на модель
2
№
Назва деталі
Пружина
Заводський номер
РС14-3708007
Кількість на модель
1
№
Назва деталі
Стартер у зборі
Заводський номер
412-3708010
Кількість на модель
1
№
Назва деталі
Стартер у зборі
Заводський номер
СТ113-Б
Кількість на модель
1
№
Назва деталі
Диск
Заводський номер
8Х-1497
Кількість на модель
1
№
Назва деталі
Диск
Заводський номер
МХ-0550
Кількість на модель
2
№
Назва деталі
Ізоляційна шайба
Заводський номер
1-ВР-7
Кількість на модель
2
№
Назва деталі
Ізоляційна шайба
Заводський номер
МХ-0430
Кількість на модель
2
№
Назва деталі
Ізоляційна шайба
Заводський номер
МХ-0554
Кількість на модель
1
№
Назва деталі
Ізоляційна шайба
Заводський номер
МХ0439
Кількість на модель
1
№
Назва деталі
Диск
Заводський номер
1-МЮ-37
Кількість на модель
2
№
Назва деталі
Пружинна шайба 5Т
Заводський номер
М11-41081
Кількість на модель
2
№
Назва деталі
Диск __NT__0__L
Заводський номер
МХ-0246
Кількість на модель
3
№
Назва деталі
Опорна шайба
Заводський номер
СТ4-3708006
Кількість на модель
1
№
Назва деталі
Штифт
Заводський номер
МХ-0876
Кількість на модель
1
№
Назва деталі
Прокладка кришки
Заводський номер
РС 14-3708002
Кількість на модель
1
№
Назва деталі
Ізоляційна прокладка корпусу стартера
Заводський номер
СТ113-3708103
Кількість на модель
1
№
Назва деталі
Прокладка
Заводський номер
СТ21-3708007
Кількість на модель
2
№
Назва деталі
гвинт
Заводський номер
МХ-1095
Кількість на модель
1
№
Назва деталі
Вкладиш вала якоря
Заводський номер
СЛ-138-88
Кількість на модель
1
№
Назва деталі
Вкладиш
Заводський номер
СТ28-3708403
Кількість на модель
1
№
Назва деталі
Втулка
Заводський номер
ВМ-335-38
Кількість на модель
1
№
Назва деталі
Вивід контакту в зборі
Заводський номер
СТ21-3708190
Кількість на модель
1
№
Назва деталі
Гайка М5-6Н
Заводський номер
Х-4003
Кількість на модель
2
№
Назва деталі
Гайка
Заводський номер
8Х-1537
Кількість на модель
3
№
Назва деталі
Колектор стартера в зборі
Заводський номер
СТ21-3708220
Кількість на модель
1
№
Назва деталі
Гальмівна колодка
Заводський номер
СТ21-3708307
Кількість на модель
2
№
Назва деталі
Замкове кільце
Заводський номер
СТ4-3708007
Кількість на модель
1
№
Назва деталі
Полюс
Заводський номер
СТ28-3708102
Кількість на модель
4
№
Назва деталі
Перемичка
Заводський номер
РС14-3708036
Кількість на модель
1
№
Назва деталі
Кришка з боку приводу
Заводський номер
СТ113Б-3708401
Кількість на модель
1
№
Назва деталі
Кришка з боку колектора у комплекті з вкладишем
Заводський номер
СТ113-3708310
Кількість на модель
1
№
Назва деталі
Кришка реле
Заводський номер
РС14-3708031
Кількість на модель
1
№
Назва деталі
Корпус стартера в зборі
Заводський номер
СТ113-3708100
Кількість на модель
1
№
Назва деталі
Опорне кільце
Заводський номер
СТ14-3708005
Кількість на модель
1
№
Назва деталі
Болт стяжної кришки корпусу стартера
Заводський номер
СТ8-3708003
Кількість на модель
2
№
1
Назва деталі
Захисна стрічка
Заводський номер
СТ28-3708042
Кількість на модель
1
№
2
Назва деталі
Прокладка під захисну стрічку
Заводський номер
СТ25-3707043
Кількість на модель
1
№
3
Назва деталі
Кришка стартера з боку колектора у зборі
Заводський номер
СТ113-3708300
Кількість на модель
1
№
4
Назва деталі
Щітка в зборі
Заводський номер
СТ130А-3708050
Кількість на модель
4
№
5
Назва деталі
Пружина щітки
Заводський номер
СТ21-3708304
Кількість на модель
4
№
6
Назва деталі
Котушка № 4 (обмотка збудження)
Заводський номер
СТ113-3708170
Кількість на модель
1
№
7
Назва деталі
Котушки (обмотки збудження) № 1, №2 та №3 у зборі
Заводський номер
СТ113-3708120
Кількість на модель
1
№
7
Назва деталі
Корпус стартера
Заводський номер
СТ113-3708101
Кількість на модель
1
№
8
Назва деталі
Втулка корпусу стартера, ізоляційна
Заводський номер
СТ22-3708106
Кількість на модель
1
№
9
Назва деталі
Контактний болт
Заводський номер
РС14-3708032
Кількість на модель
2
№
10
Назва деталі
Пружинна шайба
Заводський номер
Х-1012
Кількість на модель
4
№
11
Назва деталі
Гвинт
Заводський номер
8Х-4165
Кількість на модель
4
№
12
Назва деталі
Кришка реле в зборі
Заводський номер
РС14-3708030
Кількість на модель
1
№
13
Назва деталі
Ізоляційна прокладка
Заводський номер
РС14-3708033
Кількість на модель
1
№
14
Назва деталі
Гнучкий контакт
Заводський номер
РС14-3708034
Кількість на модель
1
№
15
Назва деталі
Диск увімкнення стартера (контактний) у зборі
Заводський номер
РС6-3708030
Кількість на модель
1
№
16
Назва деталі
Перемичка
Заводський номер
РС14-3708006
Кількість на модель
1
№
17
Назва деталі
Ярмо реле увімкнення стартера з кожухом у зборі
Заводський номер
РС14-3708100
Кількість на модель
1
№
18
Назва деталі
Пружина
Заводський номер
РС14-3708004
Кількість на модель
1
№
19
Назва деталі
Реле увімкнення стартера в зборі
Заводський номер
РСТ4-3708000
Кількість на модель
1
№
20
Назва деталі
Штифт
Заводський номер
СТ21-3708002
Кількість на модель
1
№
21
Назва деталі
Регулювальний гвинт із вушком у зборі
Заводський номер
РС14-3708020
Кількість на модель
1
№
22
Назва деталі
Диск
Заводський номер
8Х-1496
Кількість на модель
1
№
23
Назва деталі
Шплінт
Заводський номер
МХ-0955
Кількість на модель
1
№
24
Назва деталі
Замкова шайба
Заводський номер
МХ-0287
Кількість на модель
2
№
25
Назва деталі
Болт кріплення реле до корпусу стартера
Заводський номер
МХ-0032
Кількість на модель
2
№
26
Назва деталі
Вісь важеля ввімкнення приводу
Заводський номер
СТ21-3708014
Кількість на модель
1
№
27
Назва деталі
Важіль увімкнення приводу в зборі
Заводський номер
СТ21-3708020
Кількість на модель
1
№
28
Назва деталі
Захисний кожух
Заводський номер
СТ21-3708016
Кількість на модель
1
№
29
Назва деталі
Гвинт для кріплення виводу діода до з'єднувальної панелі
Заводський номер
8Х-1548
Кількість на модель
4
№
30
Назва деталі
Установка захисного кожуха
Заводський номер
СТ21-3708015
Кількість на модель
1
№
32
Назва деталі
Установка захисного кожуха
Заводський номер
СТ21-3708017
Кількість на модель
1
№
33
Назва деталі
Пружинна шайба 6Т
Заводський номер
Х-1482
Кількість на модель
1
№
34
Назва деталі
Гайка М6
Заводський номер
8Х-1533
Кількість на модель
1
№
35
Назва деталі
Якір стартера в зборі
Заводський номер
СТ21-3708200-Б
Кількість на модель
1
№
36
Назва деталі
Привід до зубчастої коронки маховика у зборі
Заводський номер
СТ21-3708600
Кількість на модель
1
№
37
Назва деталі
Кришка з боку приводу
Заводський номер
СТ113Б-3708400
Кількість на модель
1
№
38
Назва деталі
Гайка
Заводський номер
8Х-1532
Кількість на модель
1
№
39
Назва деталі
Гвинт для установки (регулювання) шестерні приводу
Заводський номер
М11-40991
Кількість на модель
1
№
40
Назва деталі
Шпилька кріплення стартера
Заводський номер
363137-П29
Кількість на модель
2
№
42
Назва деталі
Диск
Заводський номер
252137-П29
Кількість на модель
2
№
43
Назва деталі
Гайка
Заводський номер
362044-П29
Кількість на модель
2
№
44
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Якір реле увімкнення стартера зі штоком у зборі | РС14-3708010 | 1 | 1 | |||||
| Пружина регулювального гвинта | РС14-3708008 | 1 | 1 | |||||
| Гальмівна пружина | СТ21-3708308 | 2 | 2 | |||||
| Пружина | РС14-3708007 | 1 | 1 | |||||
| Стартер у зборі | 412-3708010 | 1 | 1 | |||||
| Стартер у зборі | СТ113-Б | 1 | 1 | |||||
| Диск | 8Х-1497 | 1 | 1 | |||||
| Диск | МХ-0550 | 2 | 2 | |||||
| Ізоляційна шайба | 1-ВР-7 | 2 | 2 | |||||
| Ізоляційна шайба | МХ-0430 | 2 | 2 | |||||
| Ізоляційна шайба | МХ-0554 | 1 | 1 | |||||
| Ізоляційна шайба | МХ0439 | 1 | 1 | |||||
| Диск | 1-МЮ-37 | 2 | 2 | |||||
| Пружинна шайба 5Т | М11-41081 | 2 | 2 | |||||
| Диск __NT__0__L | МХ-0246 | 3 | 3 | |||||
| Опорна шайба | СТ4-3708006 | 1 | 1 | |||||
| Штифт | МХ-0876 | 1 | 1 | |||||
| Прокладка кришки | РС 14-3708002 | 1 | 1 | |||||
| Ізоляційна прокладка корпусу стартера | СТ113-3708103 | 1 | 1 | |||||
| Прокладка | СТ21-3708007 | 2 | 2 | |||||
| гвинт | МХ-1095 | 1 | 1 | |||||
| Вкладиш вала якоря | СЛ-138-88 | 1 | 1 | |||||
| Вкладиш | СТ28-3708403 | 1 | 1 | |||||
| Втулка | ВМ-335-38 | 1 | 1 | |||||
| Вивід контакту в зборі | СТ21-3708190 | 1 | 1 | |||||
| Гайка М5-6Н | Х-4003 | 2 | 2 | |||||
| Гайка | 8Х-1537 | 3 | 3 | |||||
| Колектор стартера в зборі | СТ21-3708220 | 1 | 1 | |||||
| Гальмівна колодка | СТ21-3708307 | 2 | 2 | |||||
| Замкове кільце | СТ4-3708007 | 1 | 1 | |||||
| Полюс | СТ28-3708102 | 4 | 4 | |||||
| Перемичка | РС14-3708036 | 1 | 1 | |||||
| Кришка з боку приводу | СТ113Б-3708401 | 1 | 1 | |||||
| Кришка з боку колектора у комплекті з вкладишем | СТ113-3708310 | 1 | 1 | |||||
| Кришка реле | РС14-3708031 | 1 | 1 | |||||
| Корпус стартера в зборі | СТ113-3708100 | 1 | 1 | |||||
| Опорне кільце | СТ14-3708005 | 1 | 1 | |||||
| 1 | Болт стяжної кришки корпусу стартера | СТ8-3708003 | 2 | 2 | 1 | |||
| 2 | Захисна стрічка | СТ28-3708042 | 1 | 1 | 2 | |||
| 3 | Прокладка під захисну стрічку | СТ25-3707043 | 1 | 1 | 3 | |||
| 4 | Кришка стартера з боку колектора у зборі | СТ113-3708300 | 1 | 1 | 4 | |||
| 5 | Щітка в зборі | СТ130А-3708050 | 4 | 4 | 5 | |||
| 6 | Пружина щітки | СТ21-3708304 | 4 | 4 | 6 | |||
| 7 | Котушка № 4 (обмотка збудження) | СТ113-3708170 | 1 | 1 | 7 | |||
| 7 | Котушки (обмотки збудження) № 1, №2 та №3 у зборі | СТ113-3708120 | 1 | 1 | 7 | |||
| 8 | Корпус стартера | СТ113-3708101 | 1 | 1 | 8 | |||
| 9 | Втулка корпусу стартера, ізоляційна | СТ22-3708106 | 1 | 1 | 9 | |||
| 10 | Контактний болт | РС14-3708032 | 2 | 2 | 10 | |||
| 11 | Пружинна шайба | Х-1012 | 4 | 4 | 11 | |||
| 12 | Гвинт | 8Х-4165 | 4 | 4 | 12 | |||
| 13 | Кришка реле в зборі | РС14-3708030 | 1 | 1 | 13 | |||
| 14 | Ізоляційна прокладка | РС14-3708033 | 1 | 1 | 14 | |||
| 15 | Гнучкий контакт | РС14-3708034 | 1 | 1 | 15 | |||
| 16 | Диск увімкнення стартера (контактний) у зборі | РС6-3708030 | 1 | 1 | 16 | |||
| 17 | Перемичка | РС14-3708006 | 1 | 1 | 17 | |||
| 18 | Ярмо реле увімкнення стартера з кожухом у зборі | РС14-3708100 | 1 | 1 | 18 | |||
| 19 | Пружина | РС14-3708004 | 1 | 1 | 19 | |||
| 20 | Реле увімкнення стартера в зборі | РСТ4-3708000 | 1 | 1 | 20 | |||
| 21 | Штифт | СТ21-3708002 | 1 | 1 | 21 | |||
| 22 | Регулювальний гвинт із вушком у зборі | РС14-3708020 | 1 | 1 | 22 | |||
| 23 | Диск | 8Х-1496 | 1 | 1 | 23 | |||
| 24 | Шплінт | МХ-0955 | 1 | 1 | 24 | |||
| 25 | Замкова шайба | МХ-0287 | 2 | 2 | 25 | |||
| 26 | Болт кріплення реле до корпусу стартера | МХ-0032 | 2 | 2 | 26 | |||
| 27 | Вісь важеля ввімкнення приводу | СТ21-3708014 | 1 | 1 | 27 | |||
| 28 | Важіль увімкнення приводу в зборі | СТ21-3708020 | 1 | 1 | 28 | |||
| 29 | Захисний кожух | СТ21-3708016 | 1 | 1 | 29 | |||
| 30 | Гвинт для кріплення виводу діода до з'єднувальної панелі | 8Х-1548 | 4 | 4 | 30 | |||
| 32 | Установка захисного кожуха | СТ21-3708015 | 1 | 1 | 32 | |||
| 33 | Установка захисного кожуха | СТ21-3708017 | 1 | 1 | 33 | |||
| 34 | Пружинна шайба 6Т | Х-1482 | 1 | 1 | 34 | |||
| 35 | Гайка М6 | 8Х-1533 | 1 | 1 | 35 | |||
| 36 | Якір стартера в зборі | СТ21-3708200-Б | 1 | 1 | 36 | |||
| 37 | Привід до зубчастої коронки маховика у зборі | СТ21-3708600 | 1 | 1 | 37 | |||
| 38 | Кришка з боку приводу | СТ113Б-3708400 | 1 | 1 | 38 | |||
| 39 | Гайка | 8Х-1532 | 1 | 1 | 39 | |||
| 40 | Гвинт для установки (регулювання) шестерні приводу | М11-40991 | 1 | 1 | 40 | |||
| 42 | Шпилька кріплення стартера | 363137-П29 | 2 | 2 | 42 | |||
| 43 | Диск | 252137-П29 | 2 | 2 | 43 | |||
| 44 | Гайка | 362044-П29 | 2 | 2 | 44 |
