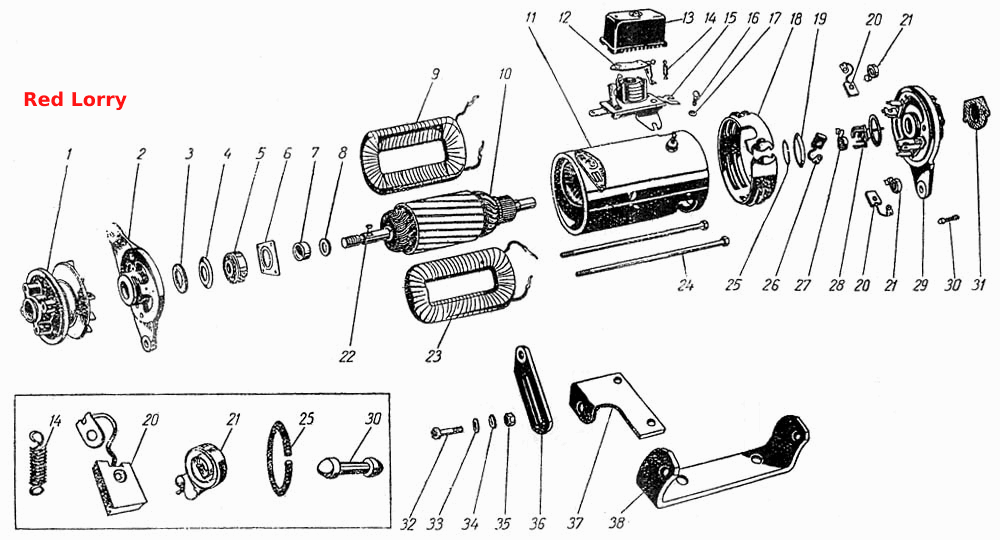

Генератор
100%
Назва деталі
Болт кріплення відвідного патрубка водяної сорочки головки циліндрів
Заводський номер
201459-П2
Кількість на модель
2
№
Назва деталі
Реле генератора
Заводський номер
400-3702010
Кількість на модель
1
№
Назва деталі
Пружинна шайба 6Т
Заводський номер
Х-1482
Кількість на модель
2
№
Назва деталі
Пружинна шайба
Заводський номер
Х-1012
Кількість на модель
2
№
Назва деталі
Пружинна шайба
Заводський номер
7Х-4289
Кількість на модель
1
№
Назва деталі
Диск 37.001.115-75L OST __NT__2__8
Заводський номер
252155-П2
Кількість на модель
2
№
Назва деталі
Пружинна шайба
Заводський номер
ХЗ-9445
Кількість на модель
1
№
Назва деталі
Прокладка кришки
Заводський номер
Г28-3701003
Кількість на модель
1
№
Назва деталі
Маслянка
Заводський номер
ГБФ-1561
Кількість на модель
1
№
Назва деталі
Котушки в зборі (комплект)
Заводський номер
Г28-3701110
Кількість на модель
1
№
Назва деталі
Спеціальна гайка
Заводський номер
МХ-0164
Кількість на модель
1
№
Назва деталі
Гайка запобіжника
Заводський номер
Г-142-13
Кількість на модель
1
№
Назва деталі
Гайка М8-6Н ОСТ __NT__2__37.001.124-93
Заводський номер
250510-П2
Кількість на модель
2
№
Назва деталі
Гвинт
Заводський номер
8Х-1541
Кількість на модель
4
№
Назва деталі
Гвинт захисної стрічки
Заводський номер
8Х-4166
Кількість на модель
1
№
Назва деталі
Болт M8-6gх25
Заводський номер
201458-П2
Кількість на модель
1
№
Назва деталі
Шків генератора
Заводський номер
Г28-3701051
Кількість на модель
1
№
1
Назва деталі
Кришка генератора з підшипником
Заводський номер
Г28-3701401
Кількість на модель
1
№
2
Назва деталі
Фетрова шайба
Заводський номер
МХ-0174
Кількість на модель
1
№
3
Назва деталі
Диск
Заводський номер
Г28-3701405
Кількість на модель
1
№
4
Назва деталі
Подшипник
Заводський номер
202
Кількість на модель
1
№
5
Назва деталі
Опорна шайба
Заводський номер
Г-500-20
Кількість на модель
1
№
6
Назва деталі
Втулка
Заводський номер
Г28-3701052
Кількість на модель
1
№
7
Назва деталі
Опорна чашка
Заводський номер
Г-142-25
Кількість на модель
1
№
8
Назва деталі
Права котушка
Заводський номер
Г-28-3701130
Кількість на модель
1
№
9
Назва деталі
Якір генератора в зборі
Заводський номер
Г28-3701200
Кількість на модель
1
№
10
Назва деталі
Корпус генератора в зборі
Заводський номер
Г28-3701100
Кількість на модель
1
№
11
Назва деталі
Реле-якорь у зборі
Заводський номер
2-Ц6-1110
Кількість на модель
1
№
12
Назва деталі
Корпус реле
Заводський номер
2-Ц6-160
Кількість на модель
1
№
13
Назва деталі
Пружина якоря
Заводський номер
1-Ц6-123
Кількість на модель
1
№
14
Назва деталі
Ярмо та котушки реле в зборі
Заводський номер
2-Ц6-21046
Кількість на модель
1
№
15
Назва деталі
Гвинт М125-8hх__NT__2__
Заводський номер
7Х-1598
Кількість на модель
2
№
16
Назва деталі
Пружинна шайба 5Т
Заводський номер
Х-4001
Кількість на модель
2
№
17
Назва деталі
Захисна стрічка у комплекті
Заводський номер
Г28-3701040
Кількість на модель
1
№
18
Назва деталі
Фасонна шайба
Заводський номер
Г28-3701305
Кількість на модель
1
№
19
Назва деталі
Щітка в зборі
Заводський номер
Г-142-27
Кількість на модель
2
№
20
Назва деталі
Пружина щітки
Заводський номер
Г-500-14
Кількість на модель
2
№
21
Назва деталі
шпонка
Заводський номер
М11-40062
Кількість на модель
1
№
22
Назва деталі
Ліва котушка
Заводський номер
Г28-3701160
Кількість на модель
1
№
23
Назва деталі
Стяжна шпилька
Заводський номер
Г28-3701080
Кількість на модель
2
№
24
Назва деталі
Запірне кільце
Заводський номер
Г-142-12
Кількість на модель
1
№
25
Назва деталі
Щітка 3 у комплекті
Заводський номер
Г-142-26
Кількість на модель
1
№
26
Назва деталі
Пружина 3-ї щітки
Заводський номер
Г-500-13
Кількість на модель
1
№
27
Назва деталі
Траверса 3-ї щітки в зборі
Заводський номер
Г-705-07
Кількість на модель
1
№
28
Назва деталі
Кришка генератора в зборі
Заводський номер
Г28-3701300
Кількість на модель
1
№
29
Назва деталі
Капсуля запобіжника в зборі
Заводський номер
Г-142-29
Кількість на модель
1
№
30
Назва деталі
Кришка генератора
Заводський номер
Г28-3701002
Кількість на модель
1
№
31
Назва деталі
Диск
Заводський номер
252038-П2
Кількість на модель
1
№
33
Назва деталі
Установча планка генератора
Заводський номер
400-3701035
Кількість на модель
1
№
36
Назва деталі
Кронштейн установчої планки генератора
Заводський номер
400-3701040
Кількість на модель
1
№
37
Назва деталі
Кронштейн генератора
Заводський номер
400-3701030
Кількість на модель
1
№
38
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Болт кріплення відвідного патрубка водяної сорочки головки циліндрів | 201459-П2 | 2 | 2 | |||||
| Реле генератора | 400-3702010 | 1 | 1 | |||||
| Пружинна шайба 6Т | Х-1482 | 2 | 2 | |||||
| Пружинна шайба | Х-1012 | 2 | 2 | |||||
| Пружинна шайба | 7Х-4289 | 1 | 1 | |||||
| Диск 37.001.115-75L OST __NT__2__8 | 252155-П2 | 2 | 2 | |||||
| Пружинна шайба | ХЗ-9445 | 1 | 1 | |||||
| Прокладка кришки | Г28-3701003 | 1 | 1 | |||||
| Маслянка | ГБФ-1561 | 1 | 1 | |||||
| Котушки в зборі (комплект) | Г28-3701110 | 1 | 1 | |||||
| Спеціальна гайка | МХ-0164 | 1 | 1 | |||||
| Гайка запобіжника | Г-142-13 | 1 | 1 | |||||
| Гайка М8-6Н ОСТ __NT__2__37.001.124-93 | 250510-П2 | 2 | 2 | |||||
| Гвинт | 8Х-1541 | 4 | 4 | |||||
| Гвинт захисної стрічки | 8Х-4166 | 1 | 1 | |||||
| Болт M8-6gх25 | 201458-П2 | 1 | 1 | |||||
| 1 | Шків генератора | Г28-3701051 | 1 | 1 | 1 | |||
| 2 | Кришка генератора з підшипником | Г28-3701401 | 1 | 1 | 2 | |||
| 3 | Фетрова шайба | МХ-0174 | 1 | 1 | 3 | |||
| 4 | Диск | Г28-3701405 | 1 | 1 | 4 | |||
| 5 | Подшипник | 202 | 1 | 1 | 5 | |||
| 6 | Опорна шайба | Г-500-20 | 1 | 1 | 6 | |||
| 7 | Втулка | Г28-3701052 | 1 | 1 | 7 | |||
| 8 | Опорна чашка | Г-142-25 | 1 | 1 | 8 | |||
| 9 | Права котушка | Г-28-3701130 | 1 | 1 | 9 | |||
| 10 | Якір генератора в зборі | Г28-3701200 | 1 | 1 | 10 | |||
| 11 | Корпус генератора в зборі | Г28-3701100 | 1 | 1 | 11 | |||
| 12 | Реле-якорь у зборі | 2-Ц6-1110 | 1 | 1 | 12 | |||
| 13 | Корпус реле | 2-Ц6-160 | 1 | 1 | 13 | |||
| 14 | Пружина якоря | 1-Ц6-123 | 1 | 1 | 14 | |||
| 15 | Ярмо та котушки реле в зборі | 2-Ц6-21046 | 1 | 1 | 15 | |||
| 16 | Гвинт М125-8hх__NT__2__ | 7Х-1598 | 2 | 2 | 16 | |||
| 17 | Пружинна шайба 5Т | Х-4001 | 2 | 2 | 17 | |||
| 18 | Захисна стрічка у комплекті | Г28-3701040 | 1 | 1 | 18 | |||
| 19 | Фасонна шайба | Г28-3701305 | 1 | 1 | 19 | |||
| 20 | Щітка в зборі | Г-142-27 | 2 | 2 | 20 | |||
| 21 | Пружина щітки | Г-500-14 | 2 | 2 | 21 | |||
| 22 | шпонка | М11-40062 | 1 | 1 | 22 | |||
| 23 | Ліва котушка | Г28-3701160 | 1 | 1 | 23 | |||
| 24 | Стяжна шпилька | Г28-3701080 | 2 | 2 | 24 | |||
| 25 | Запірне кільце | Г-142-12 | 1 | 1 | 25 | |||
| 26 | Щітка 3 у комплекті | Г-142-26 | 1 | 1 | 26 | |||
| 27 | Пружина 3-ї щітки | Г-500-13 | 1 | 1 | 27 | |||
| 28 | Траверса 3-ї щітки в зборі | Г-705-07 | 1 | 1 | 28 | |||
| 29 | Кришка генератора в зборі | Г28-3701300 | 1 | 1 | 29 | |||
| 30 | Капсуля запобіжника в зборі | Г-142-29 | 1 | 1 | 30 | |||
| 31 | Кришка генератора | Г28-3701002 | 1 | 1 | 31 | |||
| 33 | Диск | 252038-П2 | 1 | 1 | 33 | |||
| 36 | Установча планка генератора | 400-3701035 | 1 | 1 | 36 | |||
| 37 | Кронштейн установчої планки генератора | 400-3701040 | 1 | 1 | 37 | |||
| 38 | Кронштейн генератора | 400-3701030 | 1 | 1 | 38 |
