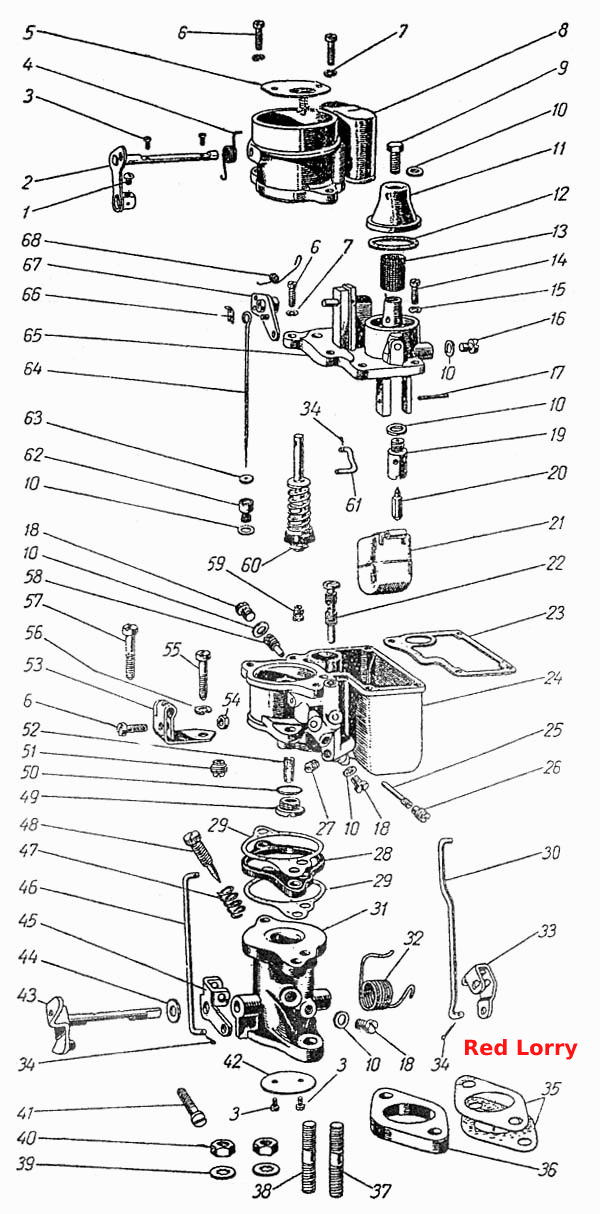

Карбюратор
100%
Назва деталі
Карбюратор у зборі
Заводський номер
400-1107010
Кількість на модель
1
№
Назва деталі
Корпус повітряної заслінки у зборі
Заводський номер
К24-1107400
Кількість на модель
1
№
Назва деталі
Корпус карбюратора в зборі
Заводський номер
К24-1107200
Кількість на модель
1
№
Назва деталі
Корпус змішувальної камери в зборі
Заводський номер
К-24-1107100
Кількість на модель
1
№
Назва деталі
Гвинт осі повітряної заслінки
Заводський номер
К24-Н00113
Кількість на модель
1
№
1
Назва деталі
Вал повітряної заслінки у зборі
Заводський номер
К24-1107410
Кількість на модель
1
№
2
Назва деталі
Гвинт М3х0,5х6 для кріплення повітряної заслінки
Заводський номер
Н00110
Кількість на модель
4
№
3
Назва деталі
Пружина важеля повітряної заслінки
Заводський номер
К24-1107402
Кількість на модель
1
№
4
Назва деталі
Повітряна заслінка у зборі
Заводський номер
К24-1107420
Кількість на модель
1
№
5
Назва деталі
Гвинт М5х0,8х15 для кріплення верхнього корпусу до поплавкової камери
Заводський номер
Н00111
Кількість на модель
3
№
6
Назва деталі
Пружинна шайба
Заводський номер
К24-Н00902
Кількість на модель
2
№
7
Назва деталі
Корпус повітряної заслінки
Заводський номер
К24-1107401
Кількість на модель
1
№
8
Назва деталі
Болт кришки фільтра
Заводський номер
К24-Н00604
Кількість на модель
1
№
9
Назва деталі
Фіброві шайби 6,1
Заводський номер
Н01701
Кількість на модель
7
№
10
Назва деталі
Кришка фільтра
Заводський номер
К24-1107305
Кількість на модель
1
№
11
Назва деталі
Прокладка кришки фільтра
Заводський номер
К24-1107306
Кількість на модель
1
№
12
Назва деталі
Фільтр
Заводський номер
К24-1107304
Кількість на модель
1
№
13
Назва деталі
Гвинт кріплення корпусу повітряної заслінки
Заводський номер
К24-Н00116
Кількість на модель
4
№
14
Назва деталі
Пружинна шайба
Заводський номер
К24-Н00901
Кількість на модель
4
№
15
Назва деталі
Затор
Заводський номер
К24-1107021
Кількість на модель
5
№
16
Назва деталі
Ось поплавка
Заводський номер
К24-1107303
Кількість на модель
1
№
17
Назва деталі
Гвинт (пробка)
Заводський номер
К24-Н001719
Кількість на модель
1
№
18
Назва деталі
Корпус клапана подачі палива
Заводський номер
К24-117311-1
Кількість на модель
1
№
19
Назва деталі
Клапан
Заводський номер
К49-1107331
Кількість на модель
1
№
20
Назва деталі
__NT__0__ Поплавок у зборі
Заводський номер
К24-1107320
Кількість на модель
1
№
21
Назва деталі
Розпилювач жиклера холостого ходу
Заводський номер
К24-1107280
Кількість на модель
1
№
22
Назва деталі
Прокладка кришки поплавкової камери
Заводський номер
К25-1107013
Кількість на модель
1
№
23
Назва деталі
Корпус карбюратора
Заводський номер
К24-1107201
Кількість на модель
1
№
24
Назва деталі
Розпилювач
Заводський номер
К24-1107203
Кількість на модель
1
№
25
Назва деталі
Головний жиклер
Заводський номер
К24-1107202
Кількість на модель
1
№
26
Назва деталі
Жиклер холостого ходу
Заводський номер
К24-1107205
Кількість на модель
1
№
27
Назва деталі
Термоізоляційна прокладка корпусу змішувальної камери
Заводський номер
К24-1107015
Кількість на модель
1
№
28
Назва деталі
Прокладка корпусу змішувальної камери
Заводський номер
К24-1107016
Кількість на модель
2
№
29
Назва деталі
Тяга важеля прискорювального насоса
Заводський номер
К24-1107017
Кількість на модель
1
№
30
Назва деталі
Корпус змішувальної камери
Заводський номер
К-24-1107101
Кількість на модель
1
№
31
Назва деталі
Пружина дросселя
Заводський номер
К24-1107107
Кількість на модель
1
№
32
Назва деталі
Важіль приводу прискорювального насоса
Заводський номер
К24-1107106
Кількість на модель
1
№
33
Назва деталі
Шплінт 1х10
Заводський номер
Н01106
Кількість на модель
6
№
34
Назва деталі
Прокладка карбюратора
Заводський номер
400-1107015
Кількість на модель
2
№
35
Назва деталі
Теплоізоляційна прокладка карбюратора
Заводський номер
400-1107013
Кількість на модель
1
№
36
Назва деталі
Шпилька кріплення карбюратора до впускної труби
Заводський номер
216240-П2
Кількість на модель
1
№
37
Назва деталі
Шпилька кріплення карбюратора до впускної труби
Заводський номер
363013-П2
Кількість на модель
1
№
38
Назва деталі
Шайба діаметром 8 із зубцями
Заводський номер
252175-П2
Кількість на модель
2
№
39
Назва деталі
Гайка
Заводський номер
250503-П2
Кількість на модель
2
№
40
Назва деталі
Гвинт важеля приводу мінімального газу
Заводський номер
Н00118
Кількість на модель
1
№
41
Назва деталі
Дросельна заслінка
Заводський номер
К-24-1107102
Кількість на модель
1
№
42
Назва деталі
Вал дросельної заслінки у зборі
Заводський номер
К-24-1107110
Кількість на модель
1
№
43
Назва деталі
Шайба осі дросельної заслінки
Заводський номер
Н01047
Кількість на модель
1
№
44
Назва деталі
Важіль приводу мінімального газу
Заводський номер
К24-1107105
Кількість на модель
1
№
45
Назва деталі
Тяга приводу мінімального газу
Заводський номер
К24-1107019
Кількість на модель
1
№
46
Назва деталі
Пружина гвинта холостого ходу
Заводський номер
К24-1107104
Кількість на модель
1
№
47
Назва деталі
Гвинт холостого ходу
Заводський номер
К24-1107103
Кількість на модель
1
№
48
Назва деталі
Засмічення каналу зворотного клапана
Заводський номер
К24-1107208
Кількість на модель
1
№
49
Назва деталі
Диск
Заводський номер
Н01717
Кількість на модель
1
№
50
Назва деталі
Зворотний клапан у зборі
Заводський номер
К24-1107270
Кількість на модель
1
№
51
Назва деталі
Фільтр каналу зворотного клапана
Заводський номер
К14-1107207
Кількість на модель
1
№
52
Назва деталі
Кронштейн
Заводський номер
К24-1107012
Кількість на модель
1
№
53
Назва деталі
Гайка
Заводський номер
К24-Н00807
Кількість на модель
2
№
54
Назва деталі
Гвинт
Заводський номер
Н00119
Кількість на модель
1
№
55
Назва деталі
Пружинна шайба 6,5
Заводський номер
Н00903
Кількість на модель
2
№
56
Назва деталі
Гвинт
Заводський номер
К24-Н00104
Кількість на модель
1
№
57
Назва деталі
Форсунка прискорювального насоса
Заводський номер
К24-1107206
Кількість на модель
1
№
58
Назва деталі
Перепускний клапан у зборі
Заводський номер
К24-1107260
Кількість на модель
1
№
59
Назва деталі
Поршень прискорювального насоса у зборі
Заводський номер
К24-1107210
Кількість на модель
1
№
60
Назва деталі
Тяга штока прискорювального насоса
Заводський номер
К24-1107018
Кількість на модель
1
№
61
Назва деталі
Регулятор потужності
Заводський номер
К24-1107204
Кількість на модель
1
№
62
Назва деталі
Шайба голки жиклера потужності
Заводський номер
К24-1107336
Кількість на модель
1
№
63
Назва деталі
Голка жиклера потужності
Заводський номер
К24-1107335
Кількість на модель
1
№
64
Назва деталі
Кришка поплавкової камери в зборі
Заводський номер
К24-1107300
Кількість на модель
1
№
65
Назва деталі
Фіксатор голки жиклера потужності
Заводський номер
К24-1107337
Кількість на модель
1
№
66
Назва деталі
Важіль прискорювального насоса у зборі
Заводський номер
К24-1107330
Кількість на модель
1
№
67
Назва деталі
Пружина голки жиклера потужності
Заводський номер
К24-1107334
Кількість на модель
1
№
68
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Карбюратор у зборі | 400-1107010 | 1 | 1 | |||||
| Корпус повітряної заслінки у зборі | К24-1107400 | 1 | 1 | |||||
| Корпус карбюратора в зборі | К24-1107200 | 1 | 1 | |||||
| Корпус змішувальної камери в зборі | К-24-1107100 | 1 | 1 | |||||
| 1 | Гвинт осі повітряної заслінки | К24-Н00113 | 1 | 1 | 1 | |||
| 2 | Вал повітряної заслінки у зборі | К24-1107410 | 1 | 1 | 2 | |||
| 3 | Гвинт М3х0,5х6 для кріплення повітряної заслінки | Н00110 | 4 | 4 | 3 | |||
| 4 | Пружина важеля повітряної заслінки | К24-1107402 | 1 | 1 | 4 | |||
| 5 | Повітряна заслінка у зборі | К24-1107420 | 1 | 1 | 5 | |||
| 6 | Гвинт М5х0,8х15 для кріплення верхнього корпусу до поплавкової камери | Н00111 | 3 | 3 | 6 | |||
| 7 | Пружинна шайба | К24-Н00902 | 2 | 2 | 7 | |||
| 8 | Корпус повітряної заслінки | К24-1107401 | 1 | 1 | 8 | |||
| 9 | Болт кришки фільтра | К24-Н00604 | 1 | 1 | 9 | |||
| 10 | Фіброві шайби 6,1 | Н01701 | 7 | 7 | 10 | |||
| 11 | Кришка фільтра | К24-1107305 | 1 | 1 | 11 | |||
| 12 | Прокладка кришки фільтра | К24-1107306 | 1 | 1 | 12 | |||
| 13 | Фільтр | К24-1107304 | 1 | 1 | 13 | |||
| 14 | Гвинт кріплення корпусу повітряної заслінки | К24-Н00116 | 4 | 4 | 14 | |||
| 15 | Пружинна шайба | К24-Н00901 | 4 | 4 | 15 | |||
| 16 | Затор | К24-1107021 | 5 | 5 | 16 | |||
| 17 | Ось поплавка | К24-1107303 | 1 | 1 | 17 | |||
| 18 | Гвинт (пробка) | К24-Н001719 | 1 | 1 | 18 | |||
| 19 | Корпус клапана подачі палива | К24-117311-1 | 1 | 1 | 19 | |||
| 20 | Клапан | К49-1107331 | 1 | 1 | 20 | |||
| 21 | __NT__0__ Поплавок у зборі | К24-1107320 | 1 | 1 | 21 | |||
| 22 | Розпилювач жиклера холостого ходу | К24-1107280 | 1 | 1 | 22 | |||
| 23 | Прокладка кришки поплавкової камери | К25-1107013 | 1 | 1 | 23 | |||
| 24 | Корпус карбюратора | К24-1107201 | 1 | 1 | 24 | |||
| 25 | Розпилювач | К24-1107203 | 1 | 1 | 25 | |||
| 26 | Головний жиклер | К24-1107202 | 1 | 1 | 26 | |||
| 27 | Жиклер холостого ходу | К24-1107205 | 1 | 1 | 27 | |||
| 28 | Термоізоляційна прокладка корпусу змішувальної камери | К24-1107015 | 1 | 1 | 28 | |||
| 29 | Прокладка корпусу змішувальної камери | К24-1107016 | 2 | 2 | 29 | |||
| 30 | Тяга важеля прискорювального насоса | К24-1107017 | 1 | 1 | 30 | |||
| 31 | Корпус змішувальної камери | К-24-1107101 | 1 | 1 | 31 | |||
| 32 | Пружина дросселя | К24-1107107 | 1 | 1 | 32 | |||
| 33 | Важіль приводу прискорювального насоса | К24-1107106 | 1 | 1 | 33 | |||
| 34 | Шплінт 1х10 | Н01106 | 6 | 6 | 34 | |||
| 35 | Прокладка карбюратора | 400-1107015 | 2 | 2 | 35 | |||
| 36 | Теплоізоляційна прокладка карбюратора | 400-1107013 | 1 | 1 | 36 | |||
| 37 | Шпилька кріплення карбюратора до впускної труби | 216240-П2 | 1 | 1 | 37 | |||
| 38 | Шпилька кріплення карбюратора до впускної труби | 363013-П2 | 1 | 1 | 38 | |||
| 39 | Шайба діаметром 8 із зубцями | 252175-П2 | 2 | 2 | 39 | |||
| 40 | Гайка | 250503-П2 | 2 | 2 | 40 | |||
| 41 | Гвинт важеля приводу мінімального газу | Н00118 | 1 | 1 | 41 | |||
| 42 | Дросельна заслінка | К-24-1107102 | 1 | 1 | 42 | |||
| 43 | Вал дросельної заслінки у зборі | К-24-1107110 | 1 | 1 | 43 | |||
| 44 | Шайба осі дросельної заслінки | Н01047 | 1 | 1 | 44 | |||
| 45 | Важіль приводу мінімального газу | К24-1107105 | 1 | 1 | 45 | |||
| 46 | Тяга приводу мінімального газу | К24-1107019 | 1 | 1 | 46 | |||
| 47 | Пружина гвинта холостого ходу | К24-1107104 | 1 | 1 | 47 | |||
| 48 | Гвинт холостого ходу | К24-1107103 | 1 | 1 | 48 | |||
| 49 | Засмічення каналу зворотного клапана | К24-1107208 | 1 | 1 | 49 | |||
| 50 | Диск | Н01717 | 1 | 1 | 50 | |||
| 51 | Зворотний клапан у зборі | К24-1107270 | 1 | 1 | 51 | |||
| 52 | Фільтр каналу зворотного клапана | К14-1107207 | 1 | 1 | 52 | |||
| 53 | Кронштейн | К24-1107012 | 1 | 1 | 53 | |||
| 54 | Гайка | К24-Н00807 | 2 | 2 | 54 | |||
| 55 | Гвинт | Н00119 | 1 | 1 | 55 | |||
| 56 | Пружинна шайба 6,5 | Н00903 | 2 | 2 | 56 | |||
| 57 | Гвинт | К24-Н00104 | 1 | 1 | 57 | |||
| 58 | Форсунка прискорювального насоса | К24-1107206 | 1 | 1 | 58 | |||
| 59 | Перепускний клапан у зборі | К24-1107260 | 1 | 1 | 59 | |||
| 60 | Поршень прискорювального насоса у зборі | К24-1107210 | 1 | 1 | 60 | |||
| 61 | Тяга штока прискорювального насоса | К24-1107018 | 1 | 1 | 61 | |||
| 62 | Регулятор потужності | К24-1107204 | 1 | 1 | 62 | |||
| 63 | Шайба голки жиклера потужності | К24-1107336 | 1 | 1 | 63 | |||
| 64 | Голка жиклера потужності | К24-1107335 | 1 | 1 | 64 | |||
| 65 | Кришка поплавкової камери в зборі | К24-1107300 | 1 | 1 | 65 | |||
| 66 | Фіксатор голки жиклера потужності | К24-1107337 | 1 | 1 | 66 | |||
| 67 | Важіль прискорювального насоса у зборі | К24-1107330 | 1 | 1 | 67 | |||
| 68 | Пружина голки жиклера потужності | К24-1107334 | 1 | 1 | 68 |
