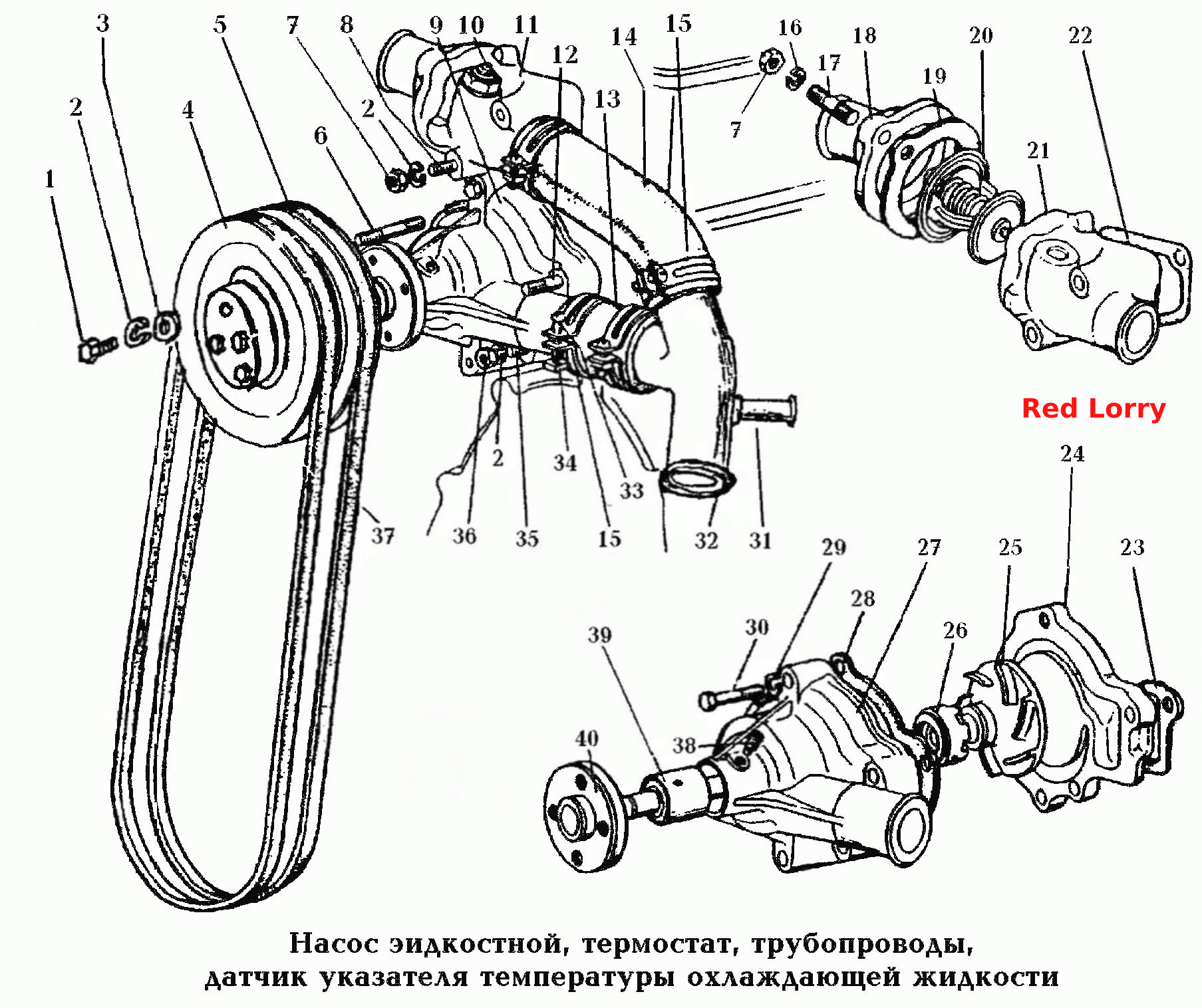

130. Система охолодження\Насос охолоджувальної рідини, термостат, трубопроводи, датчик температури охолоджувальної рідини
100%
Назва деталі
Болт M37.001.123-968-6gx__NT__3__ OST __NT__4__18
Заводський номер
201455-П29
Кількість на модель
4
№
1
Назва деталі
Пружинна шайба
Заводський номер
252155-П29
Кількість на модель
11
№
2
Назва деталі
Диск
Заводський номер
293277-П8
Кількість на модель
4
№
3
Назва деталі
Передній шків водяного насоса
Заводський номер
4022.1308026
Кількість на модель
1
№
4
Назва деталі
Передній шків (тропічне виконання)
Заводський номер
40227.1308026
Кількість на модель
1
№
4
Назва деталі
Задній шків (тропічне виконання)
Заводський номер
40227.1308027
Кількість на модель
1
№
5
Назва деталі
Шків водяного насоса
Заводський номер
4022.1308027
Кількість на модель
1
№
5
Назва деталі
Шпилька М8*1*60
Заводський номер
216250-П29
Кількість на модель
1
№
6
Назва деталі
Гайка М8х1-4Н5Н
Заводський номер
250503-П29
Кількість на модель
4
№
7
Назва деталі
Шпилька М8*1*80
Заводський номер
291765-П29
Кількість на модель
2
№
8
Назва деталі
Водяний насос у зборі
Заводський номер
4022.1307010-10
Кількість на модель
1
№
9
Назва деталі
Датчик індикатора температури охолоджувальної рідини (ТМ 106-3808000-10)
Заводський номер
ТМ106-10
Кількість на модель
1
№
10
Назва деталі
Термостат у корпусі
Заводський номер
4025.1306008
Кількість на модель
1
№
11
Назва деталі
Шпилька- Мхх
Заводський номер
874333-П29
Кількість на модель
1
№
12
Назва деталі
Шланг от патрубка к насосу
Заводський номер
4021.1306035
Кількість на модель
1
№
13
Назва деталі
Шланг
Заводський номер
4022.1306044
Кількість на модель
1
№
14
Назва деталі
Хомут
Заводський номер
297410-П29
Кількість на модель
4
№
15
Назва деталі
Диск 8T
Заводський номер
252135-П29
Кількість на модель
2
№
16
Назва деталі
Шпилька М__NT__0__х__NT__1__х__NT__2__
Заводський номер
291747-П29
Кількість на модель
2
№
17
Назва деталі
Кришка корпусу
Заводський номер
4025.1306032
Кількість на модель
1
№
18
Назва деталі
Прокладка випускного патрубка
Заводський номер
13-1008155-02
Кількість на модель
1
№
19
Назва деталі
Термостат
Заводський номер
ТС 107-01
Кількість на модель
1
№
20
Назва деталі
Корпус термостата
Заводський номер
4021.1306031-20
Кількість на модель
1
№
21
Назва деталі
Прокладка корпусу термостата
Заводський номер
4022.1306043-01
Кількість на модель
1
№
22
Назва деталі
Прокладка насоса
Заводський номер
4022.1307049-01
Кількість на модель
1
№
23
Назва деталі
Кришка водяного насоса
Заводський номер
4022.1307060
Кількість на модель
1
№
24
Назва деталі
Крильчатка водяного насоса
Заводський номер
4022.1307032
Кількість на модель
0
№
25
Назва деталі
Сальник водяного насоса
Заводський номер
2101.1307013
Кількість на модель
1
№
26
Назва деталі
Корпус водяного насоса
Заводський номер
4022.1307015-10
Кількість на модель
1
№
27
Назва деталі
Прокладка кришки
Заводський номер
4022.1307048-01
Кількість на модель
1
№
28
Назва деталі
Диск .T
Заводський номер
252134-П29
Кількість на модель
1
№
29
Назва деталі
Болт M6x45
Заводський номер
200217-П29
Кількість на модель
1
№
30
Назва деталі
Фітинг К3/8 з'єднувального шланга перепускного каналу водяної сорочки на виході
Заводський номер
13-1303065-Б
Кількість на модель
1
№
31
Назва деталі
Патрубок
Заводський номер
4024.1306038
Кількість на модель
1
№
32
Назва деталі
Гвинт М305х__NT__2__
Заводський номер
220086-П29
Кількість на модель
4
№
33
Назва деталі
Гайка М5-6Н ОСТ __NT__2__37.001.112-91
Заводський номер
251086-П29
Кількість на модель
4
№
34
Назва деталі
Шпилька М8х1х58
Заводський номер
291758-П29
Кількість на модель
3
№
35
Назва деталі
Гайка М37.001.124-93х8Н ОСТ __NT__3__1-6
Заводський номер
250511-П29
Кількість на модель
5
№
36
Назва деталі
Ремінь приводу вентилятора
Заводський номер
4022.1308019
Кількість на модель
1
№
37
Назва деталі
Фіксатор підшипника водяного насоса
Заводський номер
4022.1307026
Кількість на модель
1
№
38
Назва деталі
Подшипник
Заводський номер
6-330902ЕС17
Кількість на модель
1
№
39
Назва деталі
Втулка шківа водяного насоса
Заводський номер
4022.1307024
Кількість на модель
1
№
40
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт M37.001.123-968-6gx__NT__3__ OST __NT__4__18 | 201455-П29 | 4 | 4 | 1 | |||
| 2 | Пружинна шайба | 252155-П29 | 11 | 11 | 2 | |||
| 3 | Диск | 293277-П8 | 4 | 4 | 3 | |||
| 4 | Передній шків водяного насоса | 4022.1308026 | 1 | 1 | 4 | |||
| 4 | Передній шків (тропічне виконання) | 40227.1308026 | 1 | 1 | 4 | |||
| 5 | Задній шків (тропічне виконання) | 40227.1308027 | 1 | 1 | 5 | |||
| 5 | Шків водяного насоса | 4022.1308027 | 1 | 1 | 5 | |||
| 6 | Шпилька М8*1*60 | 216250-П29 | 1 | 1 | 6 | |||
| 7 | Гайка М8х1-4Н5Н | 250503-П29 | 4 | 4 | 7 | |||
| 8 | Шпилька М8*1*80 | 291765-П29 | 2 | 2 | 8 | |||
| 9 | Водяний насос у зборі | 4022.1307010-10 | 1 | 1 | 9 | |||
| 10 | Датчик індикатора температури охолоджувальної рідини (ТМ 106-3808000-10) | ТМ106-10 | 1 | 1 | 10 | |||
| 11 | Термостат у корпусі | 4025.1306008 | 1 | 1 | 11 | |||
| 12 | Шпилька- Мхх | 874333-П29 | 1 | 1 | 12 | |||
| 13 | Шланг от патрубка к насосу | 4021.1306035 | 1 | 1 | 13 | |||
| 14 | Шланг | 4022.1306044 | 1 | 1 | 14 | |||
| 15 | Хомут | 297410-П29 | 4 | 4 | 15 | |||
| 16 | Диск 8T | 252135-П29 | 2 | 2 | 16 | |||
| 17 | Шпилька М__NT__0__х__NT__1__х__NT__2__ | 291747-П29 | 2 | 2 | 17 | |||
| 18 | Кришка корпусу | 4025.1306032 | 1 | 1 | 18 | |||
| 19 | Прокладка випускного патрубка | 13-1008155-02 | 1 | 1 | 19 | |||
| 20 | Термостат | ТС 107-01 | 1 | 1 | 20 | |||
| 21 | Корпус термостата | 4021.1306031-20 | 1 | 1 | 21 | |||
| 22 | Прокладка корпусу термостата | 4022.1306043-01 | 1 | 1 | 22 | |||
| 23 | Прокладка насоса | 4022.1307049-01 | 1 | 1 | 23 | |||
| 24 | Кришка водяного насоса | 4022.1307060 | 1 | 1 | 24 | |||
| 25 | Крильчатка водяного насоса | 4022.1307032 | 0 | 0 | 25 | |||
| 26 | Сальник водяного насоса | 2101.1307013 | 1 | 1 | 26 | |||
| 27 | Корпус водяного насоса | 4022.1307015-10 | 1 | 1 | 27 | |||
| 28 | Прокладка кришки | 4022.1307048-01 | 1 | 1 | 28 | |||
| 29 | Диск .T | 252134-П29 | 1 | 1 | 29 | |||
| 30 | Болт M6x45 | 200217-П29 | 1 | 1 | 30 | |||
| 31 | Фітинг К3/8 з'єднувального шланга перепускного каналу водяної сорочки на виході | 13-1303065-Б | 1 | 1 | 31 | |||
| 32 | Патрубок | 4024.1306038 | 1 | 1 | 32 | |||
| 33 | Гвинт М305х__NT__2__ | 220086-П29 | 4 | 4 | 33 | |||
| 34 | Гайка М5-6Н ОСТ __NT__2__37.001.112-91 | 251086-П29 | 4 | 4 | 34 | |||
| 35 | Шпилька М8х1х58 | 291758-П29 | 3 | 3 | 35 | |||
| 36 | Гайка М37.001.124-93х8Н ОСТ __NT__3__1-6 | 250511-П29 | 5 | 5 | 36 | |||
| 37 | Ремінь приводу вентилятора | 4022.1308019 | 1 | 1 | 37 | |||
| 38 | Фіксатор підшипника водяного насоса | 4022.1307026 | 1 | 1 | 38 | |||
| 39 | Подшипник | 6-330902ЕС17 | 1 | 1 | 39 | |||
| 40 | Втулка шківа водяного насоса | 4022.1307024 | 1 | 1 | 40 |
