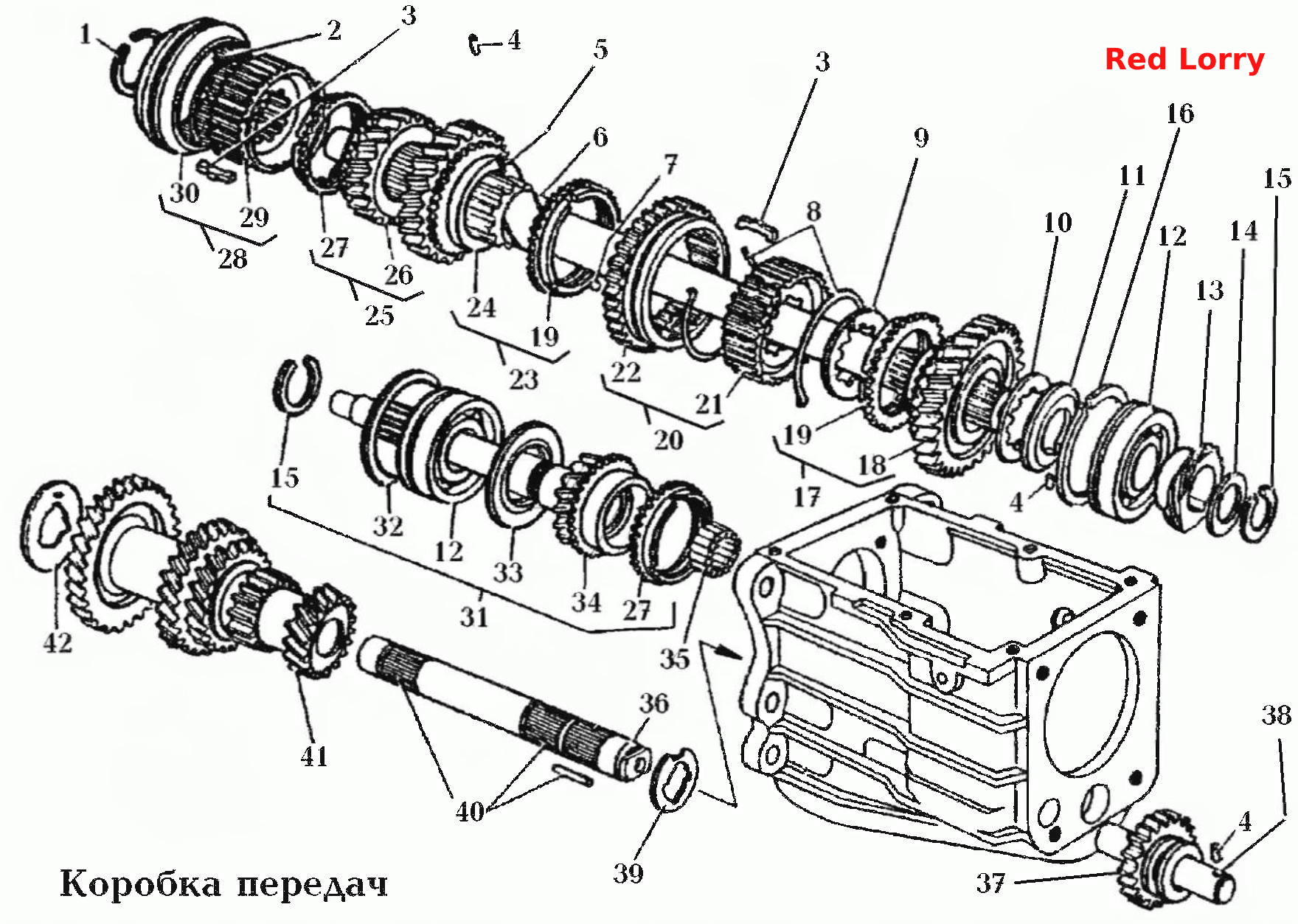

170. Коробка передач\Коробка передач
100%
Назва деталі
Коробка передач у зборі (без механізму перемикання передач)
Заводський номер
2203-1700010
Кількість на модель
1
№
Назва деталі
Коробка передач у зборі з механізмом перемикання передач
Заводський номер
22038-1700008
Кількість на модель
1
№
Назва деталі
Стопорне кільце товщиною 2,0 мм
Заводський номер
20-1701159
Кількість на модель
1
№
1
Назва деталі
Пружина синхронізатора третьої та четвертої передач
Заводський номер
24-1701170
Кількість на модель
2
№
2
Назва деталі
Сухар синхронізатора
Заводський номер
24-1701171-10
Кількість на модель
6
№
3
Назва деталі
Штифт 4*10
Заводський номер
358611-П18
Кількість на модель
3
№
4
Назва деталі
Пружина штифта
Заводський номер
24-1701224
Кількість на модель
1
№
5
Назва деталі
Вторинний вал
Заводський номер
24-1701105-10
Кількість на модель
1
№
6
Назва деталі
Партнер
Заводський номер
БV 6,35 мм П
Кількість на модель
1
№
7
Назва деталі
Пружина синхронізатора
Заводський номер
24-1701178
Кількість на модель
2
№
8
Назва деталі
Опорна шайба
Заводський номер
24-1701139
Кількість на модель
1
№
9
Назва деталі
Шайба упорна (на вибір)
Заводський номер
24-1701144
Кількість на модель
1
№
10
Назва деталі
Опорна шайба
Заводський номер
24-1701143
Кількість на модель
1
№
10
Назва деталі
Шайба упорної задньої шестерні першої передачі
Заводський номер
24-1701146
Кількість на модель
1
№
11
Назва деталі
Подшипник
Заводський номер
6-50706У
Кількість на модель
2
№
12
Назва деталі
Шестерня спидометра
Заводський номер
24-3802033
Кількість на модель
1
№
13
Назва деталі
Пружинна шайба
Заводський номер
2101-1701142
Кількість на модель
1
№
14
Назва деталі
Стопорне кільце підшипника вторинного вала
Заводський номер
24-1701036
Кількість на модель
2
№
15
Назва деталі
Стопорне кільце
Заводський номер
24-1701192-10
Кількість на модель
1
№
16
Назва деталі
Шестерня першої передачі з блокувальним кільцем синхронізатора
Заводський номер
24-1701106-01
Кількість на модель
1
№
17
Назва деталі
Шестерня першої передачі
Заводський номер
24-1701108-02
Кількість на модель
1
№
18
Назва деталі
Кільце блокування синхронізатора першої та другої передач
Заводський номер
24-1701179-02
Кількість на модель
2
№
19
Назва деталі
Муфта синхронізатора першої та другої передач із маточиною
Заводський номер
24-1701174-10
Кількість на модель
1
№
20
Назва деталі
Маточина муфти синхронізатора першої та другої передач
Заводський номер
24-1701177-10
Кількість на модель
1
№
21
Назва деталі
Муфта синхронізатора першої та другої передачі
Заводський номер
24-1701175-10
Кількість на модель
1
№
22
Назва деталі
Шестерня другої передачі з блокувальним кільцем синхронізатора
Заводський номер
24-1701122-01
Кількість на модель
1
№
23
Назва деталі
Шестерня другої передачі
Заводський номер
24-1701127-02
Кількість на модель
1
№
24
Назва деталі
Шестерня третьої передачі з блокувальним кільцем
Заводський номер
24-1701128-01
Кількість на модель
1
№
25
Назва деталі
Шестерня третьої передачі
Заводський номер
24-1701114-02
Кількість на модель
1
№
26
Назва деталі
Блокувальне кільце __NT__0__
Заводський номер
24-1701164-02
Кількість на модель
2
№
27
Назва деталі
Муфта синхронізатора третьої та четвертої передач із маточиною
Заводський номер
24-1701116-10
Кількість на модель
1
№
28
Назва деталі
Маточина муфти синхронізатора третьої та четвертої передач
Заводський номер
24-170119-10
Кількість на модель
1
№
29
Назва деталі
Муфта синхронізатора третьої та четвертої передач
Заводський номер
24-1701118-10
Кількість на модель
1
№
30
Назва деталі
Вал у зборі
Заводський номер
24-1701025
Кількість на модель
1
№
31
Назва деталі
Установлювальне кільце
Заводський номер
24-1701034
Кількість на модель
1
№
32
Назва деталі
Масловідбивач
Заводський номер
24-1701035-01
Кількість на модель
1
№
33
Назва деталі
Первинний вал
Заводський номер
24-1701030-01
Кількість на модель
1
№
34
Назва деталі
Відеоролик
Заводський номер
5,5x15,8
Кількість на модель
14
№
35
Назва деталі
Ось блока шестерен
Заводський номер
24-1701060
Кількість на модель
1
№
36
Назва деталі
Шестерня заднього ходу
Заводський номер
24-1701080
Кількість на модель
1
№
37
Назва деталі
Шестерня заднього ходу
Заводський номер
24-1701090
Кількість на модель
1
№
38
Назва деталі
Опорна шайба
Заводський номер
24-1701063
Кількість на модель
1
№
39
Назва деталі
Відеоролик
Заводський номер
3,5x29,8Ш
Кількість на модель
63
№
40
Назва деталі
Блок шестерень
Заводський номер
24-1701050
Кількість на модель
1
№
41
Назва деталі
Опорна шайба
Заводський номер
24-1701062
Кількість на модель
1
№
42
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Коробка передач у зборі (без механізму перемикання передач) | 2203-1700010 | 1 | 1 | |||||
| Коробка передач у зборі з механізмом перемикання передач | 22038-1700008 | 1 | 1 | |||||
| 1 | Стопорне кільце товщиною 2,0 мм | 20-1701159 | 1 | 1 | 1 | |||
| 2 | Пружина синхронізатора третьої та четвертої передач | 24-1701170 | 2 | 2 | 2 | |||
| 3 | Сухар синхронізатора | 24-1701171-10 | 6 | 6 | 3 | |||
| 4 | Штифт 4*10 | 358611-П18 | 3 | 3 | 4 | |||
| 5 | Пружина штифта | 24-1701224 | 1 | 1 | 5 | |||
| 6 | Вторинний вал | 24-1701105-10 | 1 | 1 | 6 | |||
| 7 | Партнер | БV 6,35 мм П | 1 | 1 | 7 | |||
| 8 | Пружина синхронізатора | 24-1701178 | 2 | 2 | 8 | |||
| 9 | Опорна шайба | 24-1701139 | 1 | 1 | 9 | |||
| 10 | Шайба упорна (на вибір) | 24-1701144 | 1 | 1 | 10 | |||
| 10 | Опорна шайба | 24-1701143 | 1 | 1 | 10 | |||
| 11 | Шайба упорної задньої шестерні першої передачі | 24-1701146 | 1 | 1 | 11 | |||
| 12 | Подшипник | 6-50706У | 2 | 2 | 12 | |||
| 13 | Шестерня спидометра | 24-3802033 | 1 | 1 | 13 | |||
| 14 | Пружинна шайба | 2101-1701142 | 1 | 1 | 14 | |||
| 15 | Стопорне кільце підшипника вторинного вала | 24-1701036 | 2 | 2 | 15 | |||
| 16 | Стопорне кільце | 24-1701192-10 | 1 | 1 | 16 | |||
| 17 | Шестерня першої передачі з блокувальним кільцем синхронізатора | 24-1701106-01 | 1 | 1 | 17 | |||
| 18 | Шестерня першої передачі | 24-1701108-02 | 1 | 1 | 18 | |||
| 19 | Кільце блокування синхронізатора першої та другої передач | 24-1701179-02 | 2 | 2 | 19 | |||
| 20 | Муфта синхронізатора першої та другої передач із маточиною | 24-1701174-10 | 1 | 1 | 20 | |||
| 21 | Маточина муфти синхронізатора першої та другої передач | 24-1701177-10 | 1 | 1 | 21 | |||
| 22 | Муфта синхронізатора першої та другої передачі | 24-1701175-10 | 1 | 1 | 22 | |||
| 23 | Шестерня другої передачі з блокувальним кільцем синхронізатора | 24-1701122-01 | 1 | 1 | 23 | |||
| 24 | Шестерня другої передачі | 24-1701127-02 | 1 | 1 | 24 | |||
| 25 | Шестерня третьої передачі з блокувальним кільцем | 24-1701128-01 | 1 | 1 | 25 | |||
| 26 | Шестерня третьої передачі | 24-1701114-02 | 1 | 1 | 26 | |||
| 27 | Блокувальне кільце __NT__0__ | 24-1701164-02 | 2 | 2 | 27 | |||
| 28 | Муфта синхронізатора третьої та четвертої передач із маточиною | 24-1701116-10 | 1 | 1 | 28 | |||
| 29 | Маточина муфти синхронізатора третьої та четвертої передач | 24-170119-10 | 1 | 1 | 29 | |||
| 30 | Муфта синхронізатора третьої та четвертої передач | 24-1701118-10 | 1 | 1 | 30 | |||
| 31 | Вал у зборі | 24-1701025 | 1 | 1 | 31 | |||
| 32 | Установлювальне кільце | 24-1701034 | 1 | 1 | 32 | |||
| 33 | Масловідбивач | 24-1701035-01 | 1 | 1 | 33 | |||
| 34 | Первинний вал | 24-1701030-01 | 1 | 1 | 34 | |||
| 35 | Відеоролик | 5,5x15,8 | 14 | 14 | 35 | |||
| 36 | Ось блока шестерен | 24-1701060 | 1 | 1 | 36 | |||
| 37 | Шестерня заднього ходу | 24-1701080 | 1 | 1 | 37 | |||
| 38 | Шестерня заднього ходу | 24-1701090 | 1 | 1 | 38 | |||
| 39 | Опорна шайба | 24-1701063 | 1 | 1 | 39 | |||
| 40 | Відеоролик | 3,5x29,8Ш | 63 | 63 | 40 | |||
| 41 | Блок шестерень | 24-1701050 | 1 | 1 | 41 | |||
| 42 | Опорна шайба | 24-1701062 | 1 | 1 | 42 |
