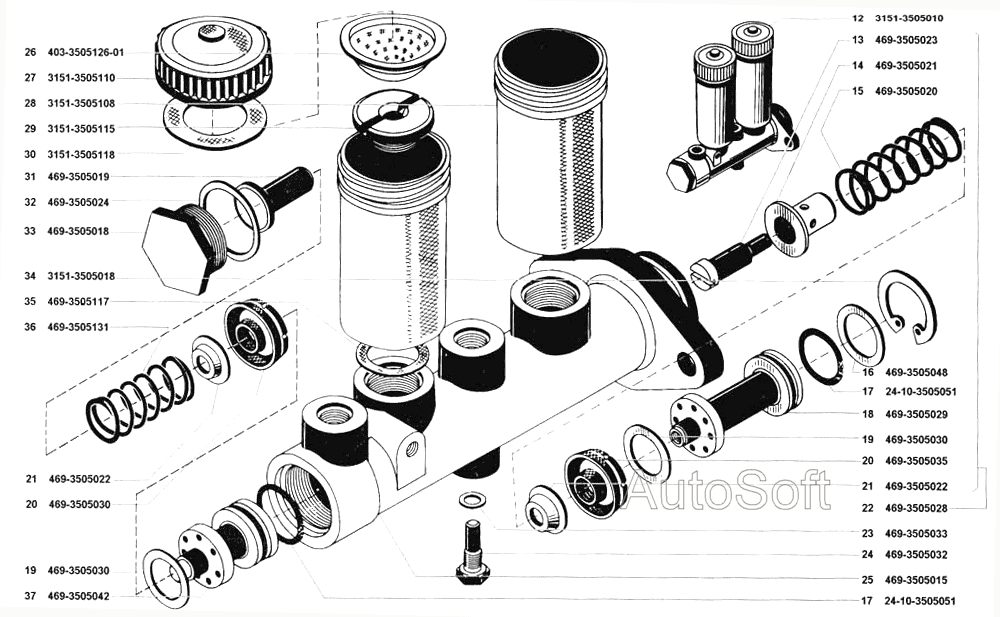

Головний циліндр гідравлічних гальм
100%
Назва деталі
Головний циліндр у зборі
Заводський номер
3151-3505010
Кількість на модель
1
№
12
Назва деталі
Гвинт
Заводський номер
469-3505023
Кількість на модель
1
№
13
Назва деталі
Тримач пружини
Заводський номер
469-3505021
Кількість на модель
1
№
14
Назва деталі
Пружина
Заводський номер
469-3505020
Кількість на модель
1
№
15
Назва деталі
Диск
Заводський номер
469-3505048
Кількість на модель
1
№
16
Назва деталі
Ущільнювальне кільце поршня
Заводський номер
24-10-3505051
Кількість на модель
2
№
17
Назва деталі
Первинний поршень
Заводський номер
469-3505029
Кількість на модель
1
№
18
Назва деталі
Диск
Заводський номер
469-3505030
Кількість на модель
2
№
19
Назва деталі
Ущільнювальна манжета поршня
Заводський номер
469-3505035
Кількість на модель
2
№
20
Назва деталі
Сідло пружини
Заводський номер
469-3505022
Кількість на модель
2
№
21
Назва деталі
Первинний поршень із пружиною у зборі
Заводський номер
469-3505028
Кількість на модель
2
№
22
Назва деталі
Прокладка
Заводський номер
469-3505033
Кількість на модель
1
№
23
Назва деталі
Опорний болт
Заводський номер
469-3505032
Кількість на модель
1
№
24
Назва деталі
Корпус головного циліндра
Заводський номер
3151-3505015
Кількість на модель
1
№
25
Назва деталі
Мережа
Заводський номер
403-3505126-01
Кількість на модель
2
№
26
Назва деталі
Кришка бачка головного циліндра
Заводський номер
3151-3505110
Кількість на модель
2
№
27
Назва деталі
Корпус бачка головного циліндра
Заводський номер
3151-3505108
Кількість на модель
2
№
28
Назва деталі
Штуцер бачка головного циліндра
Заводський номер
3151-3505115
Кількість на модель
2
№
29
Назва деталі
Прокладка кришки бачка головного циліндра
Заводський номер
3151-3505118
Кількість на модель
2
№
30
Назва деталі
Вкладиш пробки картера
Заводський номер
469-3505019
Кількість на модель
1
№
31
Назва деталі
Прокладка
Заводський номер
469-3505024
Кількість на модель
1
№
32
Назва деталі
Затор
Заводський номер
469-3505018
Кількість на модель
1
№
33
Назва деталі
Стопорне кільце первинного поршня
Заводський номер
3151-3505038
Кількість на модель
1
№
34
Назва деталі
Прокладка штуцера бачка головного циліндра
Заводський номер
469-3505117
Кількість на модель
2
№
35
Назва деталі
Поворотна пружина вторинного поршня
Заводський номер
469-3505131
Кількість на модель
1
№
36
Назва деталі
Вторинний поршень
Заводський номер
469-3505042
Кількість на модель
1
№
37
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 12 | Головний циліндр у зборі | 3151-3505010 | 1 | 1 | 12 | |||
| 13 | Гвинт | 469-3505023 | 1 | 1 | 13 | |||
| 14 | Тримач пружини | 469-3505021 | 1 | 1 | 14 | |||
| 15 | Пружина | 469-3505020 | 1 | 1 | 15 | |||
| 16 | Диск | 469-3505048 | 1 | 1 | 16 | |||
| 17 | Ущільнювальне кільце поршня | 24-10-3505051 | 2 | 2 | 17 | |||
| 18 | Первинний поршень | 469-3505029 | 1 | 1 | 18 | |||
| 19 | Диск | 469-3505030 | 2 | 2 | 19 | |||
| 20 | Ущільнювальна манжета поршня | 469-3505035 | 2 | 2 | 20 | |||
| 21 | Сідло пружини | 469-3505022 | 2 | 2 | 21 | |||
| 22 | Первинний поршень із пружиною у зборі | 469-3505028 | 2 | 2 | 22 | |||
| 23 | Прокладка | 469-3505033 | 1 | 1 | 23 | |||
| 24 | Опорний болт | 469-3505032 | 1 | 1 | 24 | |||
| 25 | Корпус головного циліндра | 3151-3505015 | 1 | 1 | 25 | |||
| 26 | Мережа | 403-3505126-01 | 2 | 2 | 26 | |||
| 27 | Кришка бачка головного циліндра | 3151-3505110 | 2 | 2 | 27 | |||
| 28 | Корпус бачка головного циліндра | 3151-3505108 | 2 | 2 | 28 | |||
| 29 | Штуцер бачка головного циліндра | 3151-3505115 | 2 | 2 | 29 | |||
| 30 | Прокладка кришки бачка головного циліндра | 3151-3505118 | 2 | 2 | 30 | |||
| 31 | Вкладиш пробки картера | 469-3505019 | 1 | 1 | 31 | |||
| 32 | Прокладка | 469-3505024 | 1 | 1 | 32 | |||
| 33 | Затор | 469-3505018 | 1 | 1 | 33 | |||
| 34 | Стопорне кільце первинного поршня | 3151-3505038 | 1 | 1 | 34 | |||
| 35 | Прокладка штуцера бачка головного циліндра | 469-3505117 | 2 | 2 | 35 | |||
| 36 | Поворотна пружина вторинного поршня | 469-3505131 | 1 | 1 | 36 | |||
| 37 | Вторинний поршень | 469-3505042 | 1 | 1 | 37 |
