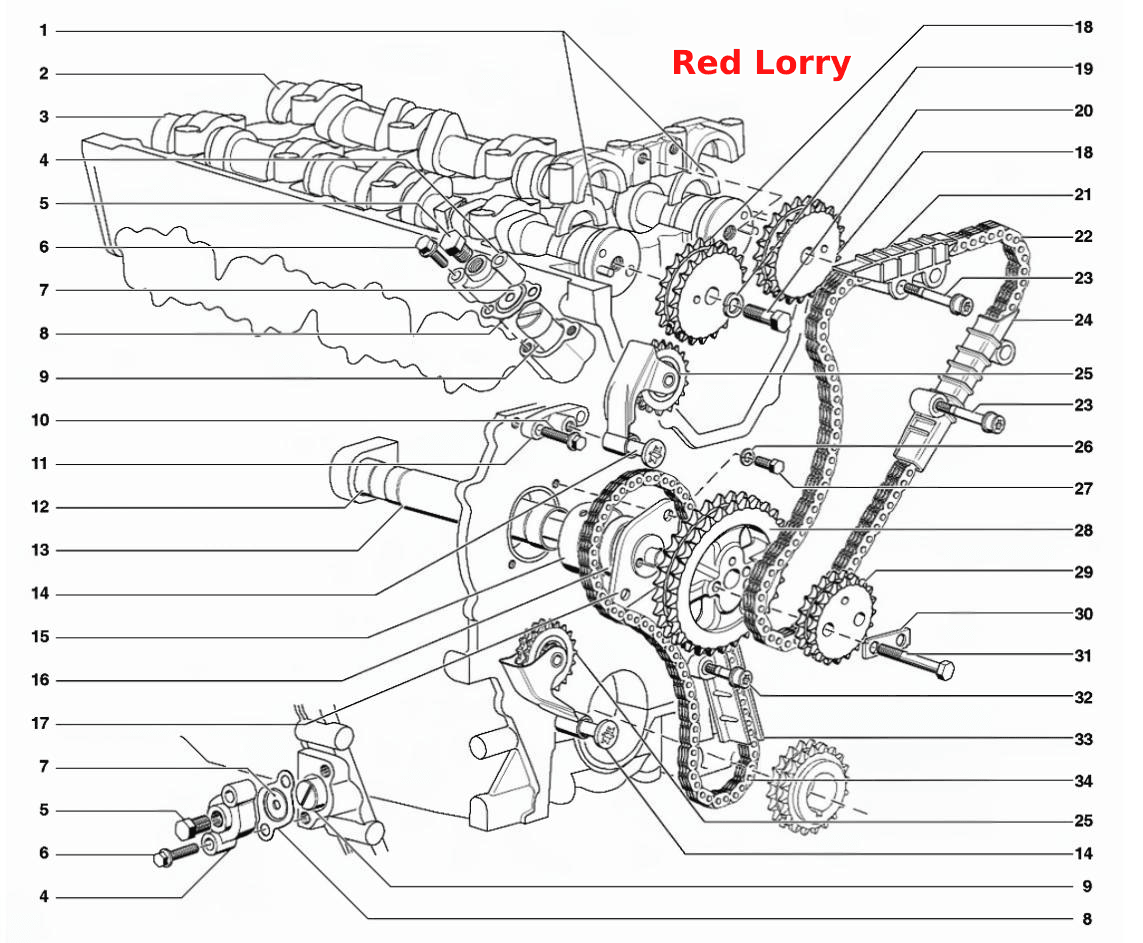

Розподільний вал
100%
Назва деталі
Ланцюги приводу розподільних валів (комплект)
Заводський номер
409.1000118-01
Кількість на модель
№
Назва деталі
Ланцюги приводу розподільних валів (комплект)
Заводський номер
409.1000118
Кількість на модель
№
Назва деталі
Опорний фланець
Заводський номер
406.1006052-02
Кількість на модель
№
1
Назва деталі
Розподільний вал випускних клапанів
Заводський номер
406.1006012-30
Кількість на модель
№
2
Назва деталі
Розподільний вал впускних клапанів зі штифтом
Заводський номер
406.1006011-10
Кількість на модель
№
3
Назва деталі
Кришка гідронатягувача
Заводський номер
406.1006080-10
Кількість на модель
№
4
Назва деталі
Пробка КГ1/8"
Заводський номер
262541-П29
Кількість на модель
№
5
Назва деталі
Болт M8x35
Заводський номер
[Болт М8x35]
Кількість на модель
№
6
Назва деталі
Шумоізоляційна прокладка гідронатягувача
Заводський номер
406.1006081-01
Кількість на модель
№
7
Назва деталі
Прокладка кришки гідронатягувача
Заводський номер
406.1006085
Кількість на модель
№
8
Назва деталі
Гідравлічний натягувач
Заводський номер
406.1006100-20
Кількість на модель
№
9
Назва деталі
Болт M8-6gх22
Заводський номер
290617-П29
Кількість на модель
№
10
Назва деталі
Опора болта натяжного пристрою
Заводський номер
514.1006095
Кількість на модель
№
11
Назва деталі
Втулка проміжного вала
Заводський номер
406.1006025
Кількість на модель
№
12
Назва деталі
Труба проміжного вала
Заводський номер
406.1002096-10
Кількість на модель
№
13
Назва деталі
Болт важеля натяжного пристрою
Заводський номер
406.1006098-20
Кількість на модель
№
14
Назва деталі
Втулка
Заводський номер
406.1006027
Кількість на модель
№
15
Назва деталі
Проміжний вал
Заводський номер
406.1006260-01
Кількість на модель
№
16
Назва деталі
Фланець проміжного вала
Заводський номер
406.1006262
Кількість на модель
№
17
Назва деталі
Зірочка розподільного вала
Заводський номер
406.1006030-20
Кількість на модель
№
18
Назва деталі
Пружинна шайба 12Н
Заводський номер
[Шайба 12Н пружинная]
Кількість на модель
№
19
Назва деталі
Болт M12x1, - x
Заводський номер
201563-П
Кількість на модель
№
20
Назва деталі
Верхній амортизатор ланцюга
Заводський номер
406.1006150-10
Кількість на модель
№
21
Назва деталі
Верхній приводний ланцюг розподільних валів (Z=)
Заводський номер
406.1006040-20
Кількість на модель
№
22
Назва деталі
Заспокійливий болт
Заводський номер
406.1006097-20
Кількість на модель
№
23
Назва деталі
Стабілізатор ланцюга
Заводський номер
406.1006160-10
Кількість на модель
№
24
Назва деталі
Важіль натяжного механізму із зірочкою
Заводський номер
514.1006050-03
Кількість на модель
№
25
Назва деталі
Диск 37.001.115-75L OST __NT__2__8
Заводський номер
252155-П2
Кількість на модель
№
26
Назва деталі
Болт M8x1,25x16
Заводський номер
201454-П29
Кількість на модель
№
27
Назва деталі
Зірочка проміжного вала, ведена
Заводський номер
406.1006035-01
Кількість на модель
№
28
Назва деталі
Зірочка проміжного вала з штифтом
Заводський номер
406.1006018-01
Кількість на модель
№
29
Назва деталі
Стопорна пластина
Заводський номер
406.1006264
Кількість на модель
№
30
Назва деталі
гвинт
Заводський номер
406.1006127
Кількість на модель
№
31
Назва деталі
Заспокійливий болт
Заводський номер
406.1006096-20
Кількість на модель
№
32
Назва деталі
Нижній амортизатор ланцюга
Заводський номер
406.1006170-10
Кількість на модель
№
33
Назва деталі
Нижня ланцюгова передача розподільних валів (z=)
Заводський номер
514.1006040
Кількість на модель
№
34
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Ланцюги приводу розподільних валів (комплект) | 409.1000118-01 | |||||||
| Ланцюги приводу розподільних валів (комплект) | 409.1000118 | |||||||
| 1 | Опорний фланець | 406.1006052-02 | 1 | |||||
| 2 | Розподільний вал випускних клапанів | 406.1006012-30 | 2 | |||||
| 3 | Розподільний вал впускних клапанів зі штифтом | 406.1006011-10 | 3 | |||||
| 4 | Кришка гідронатягувача | 406.1006080-10 | 4 | |||||
| 5 | Пробка КГ1/8" | 262541-П29 | 5 | |||||
| 6 | Болт M8x35 | [Болт М8x35] | 6 | |||||
| 7 | Шумоізоляційна прокладка гідронатягувача | 406.1006081-01 | 7 | |||||
| 8 | Прокладка кришки гідронатягувача | 406.1006085 | 8 | |||||
| 9 | Гідравлічний натягувач | 406.1006100-20 | 9 | |||||
| 10 | Болт M8-6gх22 | 290617-П29 | 10 | |||||
| 11 | Опора болта натяжного пристрою | 514.1006095 | 11 | |||||
| 12 | Втулка проміжного вала | 406.1006025 | 12 | |||||
| 13 | Труба проміжного вала | 406.1002096-10 | 13 | |||||
| 14 | Болт важеля натяжного пристрою | 406.1006098-20 | 14 | |||||
| 15 | Втулка | 406.1006027 | 15 | |||||
| 16 | Проміжний вал | 406.1006260-01 | 16 | |||||
| 17 | Фланець проміжного вала | 406.1006262 | 17 | |||||
| 18 | Зірочка розподільного вала | 406.1006030-20 | 18 | |||||
| 19 | Пружинна шайба 12Н | [Шайба 12Н пружинная] | 19 | |||||
| 20 | Болт M12x1, - x | 201563-П | 20 | |||||
| 21 | Верхній амортизатор ланцюга | 406.1006150-10 | 21 | |||||
| 22 | Верхній приводний ланцюг розподільних валів (Z=) | 406.1006040-20 | 22 | |||||
| 23 | Заспокійливий болт | 406.1006097-20 | 23 | |||||
| 24 | Стабілізатор ланцюга | 406.1006160-10 | 24 | |||||
| 25 | Важіль натяжного механізму із зірочкою | 514.1006050-03 | 25 | |||||
| 26 | Диск 37.001.115-75L OST __NT__2__8 | 252155-П2 | 26 | |||||
| 27 | Болт M8x1,25x16 | 201454-П29 | 27 | |||||
| 28 | Зірочка проміжного вала, ведена | 406.1006035-01 | 28 | |||||
| 29 | Зірочка проміжного вала з штифтом | 406.1006018-01 | 29 | |||||
| 30 | Стопорна пластина | 406.1006264 | 30 | |||||
| 31 | гвинт | 406.1006127 | 31 | |||||
| 32 | Заспокійливий болт | 406.1006096-20 | 32 | |||||
| 33 | Нижній амортизатор ланцюга | 406.1006170-10 | 33 | |||||
| 34 | Нижня ланцюгова передача розподільних валів (z=) | 514.1006040 | 34 |
