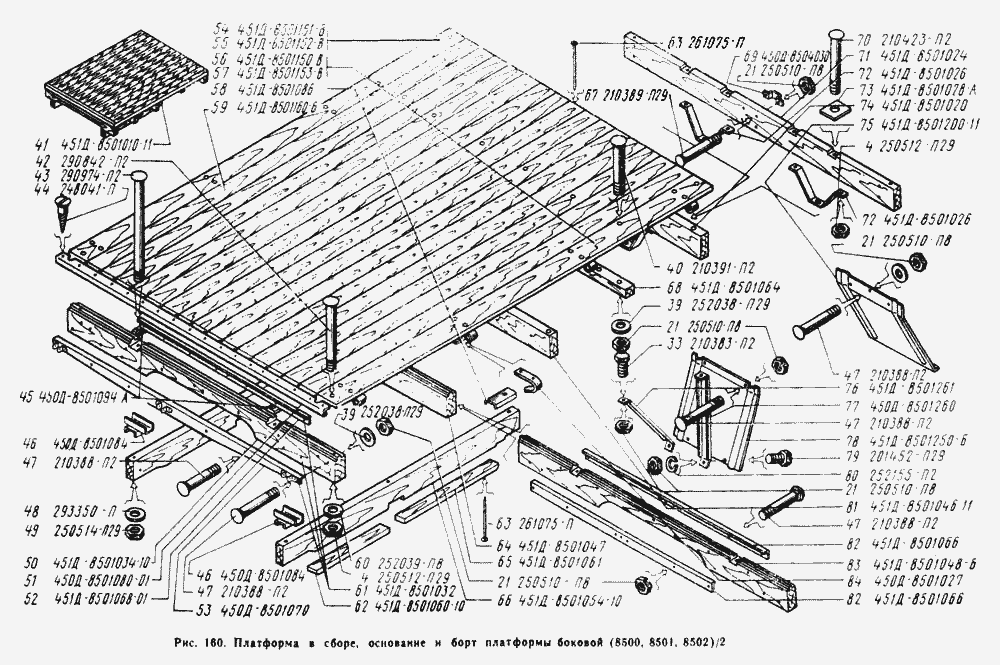

Основа платформи
100%
Назва деталі
Гайка М10х1, 5
Заводський номер
250512-П29
Кількість на модель
№
4
Назва деталі
Гайка М8х1
Заводський номер
250510-П8
Кількість на модель
№
21
Назва деталі
Основа платформи в зборі
Заводський номер
451Д-8501010-11
Кількість на модель
№
41
Назва деталі
Болт М10х170 для кріплення крайніх дощок до поперечних брусів
Заводський номер
290842-П2
Кількість на модель
№
42
Назва деталі
Болт М12х 275 для кріплення брусів основи
Заводський номер
290974-П2
Кількість на модель
№
43
Назва деталі
Гвинт 5х 50 для кріплення підсилювача до підлоги
Заводський номер
248041-П
Кількість на модель
№
44
Назва деталі
Квадратна шайба
Заводський номер
450Д-8501094-А
Кількість на модель
№
45
Назва деталі
Підкладка між брусами середня
Заводський номер
450Д-8501084
Кількість на модель
№
46
Назва деталі
Болт М8х65 для кріплення підсилювача до бруса
Заводський номер
210388-П2
Кількість на модель
№
47
Назва деталі
Спеціальна шайба
Заводський номер
293350-П
Кількість на модель
№
48
Назва деталі
Гайка М12-6Н
Заводський номер
250514-П29
Кількість на модель
№
49
Назва деталі
Поперечний задній брус
Заводський номер
451Д-8501034-10
Кількість на модель
№
50
Назва деталі
Посилювач заднього краю підлоги
Заводський номер
450Д-8501080-01
Кількість на модель
№
51
Назва деталі
Передній підсилювач задньої поперечної балки у зборі
Заводський номер
451Д-8501068-01
Кількість на модель
№
52
Назва деталі
Підсилювач задньої поперечної балки, задній у зборі
Заводський номер
450Д-8501070
Кількість на модель
№
53
Назва деталі
Крайня ліва дошка підлоги в зборі
Заводський номер
451Д-8501151-В
Кількість на модель
№
54
Назва деталі
Крайня права дошка підлоги
Заводський номер
451Д-8501152-В
Кількість на модель
№
55
Назва деталі
Крайня права дошка підлоги в зборі
Заводський номер
451Д-8501150-В
Кількість на модель
№
56
Назва деталі
Крайня ліва дошка підлоги
Заводський номер
451Д-8501153-В
Кількість на модель
№
57
Назва деталі
Передня підкладка між брусами
Заводський номер
451Д-8501086
Кількість на модель
№
58
Назва деталі
Дошка для підлоги середня, набір № 1
Заводський номер
451Д-8501160-Б
Кількість на модель
№
59
Назва деталі
Шайба діаметром 10, плоска
Заводський номер
252039-П8
Кількість на модель
№
60
Назва деталі
Поперечний задній брус у зборі
Заводський номер
451Д-8501032
Кількість на модель
№
61
Назва деталі
Підкладка поздовжнього бруса
Заводський номер
451Д-8501060-10
Кількість на модель
№
62
Назва деталі
Цвях 3,5х 90 для кріплення підкладки до бруса
Заводський номер
261075-П
Кількість на модель
№
63
Назва деталі
Поперечний середній брус набору № 2 у зборі
Заводський номер
451Д-8501047
Кількість на модель
№
64
Назва деталі
Підкладка поздовжнього бруса
Заводський номер
451Д-8501061
Кількість на модель
№
65
Назва деталі
Поздовжній брус
Заводський номер
451Д-8501054-10
Кількість на модель
№
66
Назва деталі
Болт М8х70 для кріплення скоби
Заводський номер
210389-П2
Кількість на модель
№
67
Назва деталі
Підсилювач підлоги
Заводський номер
451Д-8501064
Кількість на модель
№
68
Назва деталі
Кріплення переднього борту
Заводський номер
450Д-8504030
Кількість на модель
№
69
Назва деталі
Болт М1 0х50 для кріплення кронштейна до бруса
Заводський номер
210423-П2
Кількість на модель
№
70
Назва деталі
Поперечний передній брус
Заводський номер
451Д-8501024
Кількість на модель
№
71
Назва деталі
Кронштейн передньої поперечної балки
Заводський номер
451Д-8501026
Кількість на модель
№
72
Назва деталі
Квадратна шайба
Заводський номер
451Д-8501028-А
Кількість на модель
№
73
Назва деталі
Поперечний передній брус у зборі
Заводський номер
451Д-8501020
Кількість на модель
№
74
Назва деталі
Передній бризговик
Заводський номер
451Д-8501200-11
Кількість на модель
№
75
Назва деталі
Тяга кріплення заднього крила (ліва)
Заводський номер
451Д-8501261
Кількість на модель
№
76
Назва деталі
Тяга кріплення правого заднього крила
Заводський номер
450Д-8501260
Кількість на модель
№
77
Назва деталі
Задній бризговик
Заводський номер
451Д-8501250-Б
Кількість на модель
№
78
Назва деталі
Болт M8x1,25x12
Заводський номер
201452-П8
Кількість на модель
№
79
Назва деталі
Диск 37.001.115-75L OST __NT__2__8
Заводський номер
252155-П2
Кількість на модель
№
80
Назва деталі
Поперечний брус середній № 1
Заводський номер
451Д-8501046-11
Кількість на модель
№
81
Назва деталі
Підсилювач
Заводський номер
451Д-8501066
Кількість на модель
№
82
Назва деталі
Поперечний брус середній № 2
Заводський номер
451Д-8501048-Б
Кількість на модель
№
83
Назва деталі
Крюк для кріплення
Заводський номер
450Д-8501027
Кількість на модель
№
84
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 4 | Гайка М10х1, 5 | 250512-П29 | 4 | |||||
| 21 | Гайка М8х1 | 250510-П8 | 21 | |||||
| 41 | Основа платформи в зборі | 451Д-8501010-11 | 41 | |||||
| 42 | Болт М10х170 для кріплення крайніх дощок до поперечних брусів | 290842-П2 | 42 | |||||
| 43 | Болт М12х 275 для кріплення брусів основи | 290974-П2 | 43 | |||||
| 44 | Гвинт 5х 50 для кріплення підсилювача до підлоги | 248041-П | 44 | |||||
| 45 | Квадратна шайба | 450Д-8501094-А | 45 | |||||
| 46 | Підкладка між брусами середня | 450Д-8501084 | 46 | |||||
| 47 | Болт М8х65 для кріплення підсилювача до бруса | 210388-П2 | 47 | |||||
| 48 | Спеціальна шайба | 293350-П | 48 | |||||
| 49 | Гайка М12-6Н | 250514-П29 | 49 | |||||
| 50 | Поперечний задній брус | 451Д-8501034-10 | 50 | |||||
| 51 | Посилювач заднього краю підлоги | 450Д-8501080-01 | 51 | |||||
| 52 | Передній підсилювач задньої поперечної балки у зборі | 451Д-8501068-01 | 52 | |||||
| 53 | Підсилювач задньої поперечної балки, задній у зборі | 450Д-8501070 | 53 | |||||
| 54 | Крайня ліва дошка підлоги в зборі | 451Д-8501151-В | 54 | |||||
| 55 | Крайня права дошка підлоги | 451Д-8501152-В | 55 | |||||
| 56 | Крайня права дошка підлоги в зборі | 451Д-8501150-В | 56 | |||||
| 57 | Крайня ліва дошка підлоги | 451Д-8501153-В | 57 | |||||
| 58 | Передня підкладка між брусами | 451Д-8501086 | 58 | |||||
| 59 | Дошка для підлоги середня, набір № 1 | 451Д-8501160-Б | 59 | |||||
| 60 | Шайба діаметром 10, плоска | 252039-П8 | 60 | |||||
| 61 | Поперечний задній брус у зборі | 451Д-8501032 | 61 | |||||
| 62 | Підкладка поздовжнього бруса | 451Д-8501060-10 | 62 | |||||
| 63 | Цвях 3,5х 90 для кріплення підкладки до бруса | 261075-П | 63 | |||||
| 64 | Поперечний середній брус набору № 2 у зборі | 451Д-8501047 | 64 | |||||
| 65 | Підкладка поздовжнього бруса | 451Д-8501061 | 65 | |||||
| 66 | Поздовжній брус | 451Д-8501054-10 | 66 | |||||
| 67 | Болт М8х70 для кріплення скоби | 210389-П2 | 67 | |||||
| 68 | Підсилювач підлоги | 451Д-8501064 | 68 | |||||
| 69 | Кріплення переднього борту | 450Д-8504030 | 69 | |||||
| 70 | Болт М1 0х50 для кріплення кронштейна до бруса | 210423-П2 | 70 | |||||
| 71 | Поперечний передній брус | 451Д-8501024 | 71 | |||||
| 72 | Кронштейн передньої поперечної балки | 451Д-8501026 | 72 | |||||
| 73 | Квадратна шайба | 451Д-8501028-А | 73 | |||||
| 74 | Поперечний передній брус у зборі | 451Д-8501020 | 74 | |||||
| 75 | Передній бризговик | 451Д-8501200-11 | 75 | |||||
| 76 | Тяга кріплення заднього крила (ліва) | 451Д-8501261 | 76 | |||||
| 77 | Тяга кріплення правого заднього крила | 450Д-8501260 | 77 | |||||
| 78 | Задній бризговик | 451Д-8501250-Б | 78 | |||||
| 79 | Болт M8x1,25x12 | 201452-П8 | 79 | |||||
| 80 | Диск 37.001.115-75L OST __NT__2__8 | 252155-П2 | 80 | |||||
| 81 | Поперечний брус середній № 1 | 451Д-8501046-11 | 81 | |||||
| 82 | Підсилювач | 451Д-8501066 | 82 | |||||
| 83 | Поперечний брус середній № 2 | 451Д-8501048-Б | 83 | |||||
| 84 | Крюк для кріплення | 450Д-8501027 | 84 |
